Ratgeber SATA-Kabel
1. Vorteile und Einsatzzwecke
Serial-ATA Kabel beziehungsweise SATA-Kabel übertragen Daten von einer Festplatte auf andere Speicherdatenträger. Die Abkürzung SATA steht für „Serial Advanced Technology Attachment“ und bezeichnet die Schnittstelle zum Datenaustausch bei Massenspeichern wie Festplatten und SSDs oder anderen Speichermedien.

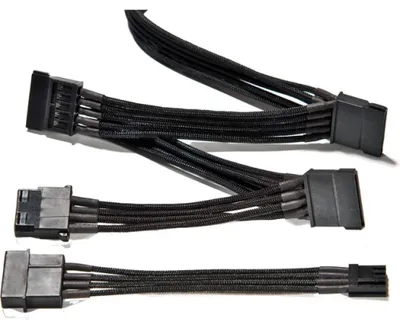

SATA-Kabel und Y-Stromadapter
Vorgänger der SATA-Anschlüsse waren ATA-Anschlüsse, die zur deutlicheren Abgrenzung auch Parallel-ATA-Anschlüsse (PATA) genannt werden. Die Vorteile der SATA-Übertragung im Gegensatz zu den Vorgängern liegen in der höheren Datenübertragungsrate sowie der einfacheren Kabelführung. Des Weiteren unterstützen SATA-Anschlüsse Hot-Plugging, also das Austauschen von Datenträgern im laufenden Betrieb.
SATA-Kabel eignen sich für das Anschließen von Geräten an ein Mainboard, wie beispielsweise:
- Interne und externe Festplatten
- CD-, DVD- und Blu-ray-Laufwerke sowie Brenner
- Lesegeräte für Speicherkarten
2. Versionen von SATA-Kabeln
SATA-Kabel gibt es in drei Generationen, die umgangssprachlich als SATA Eins, Zwei und Drei bekannt sind und sich in ihrer Datenübertragungsrate unterscheiden. Die Anschlüsse sind abwärtskompatibel.
SATA I:
- 2002 entwickelt
- Offizielle Bezeichnung: SATA 1,5 Gbit/s
- Transferrate von bis zu 150 MB pro Sekunde
SATA II:
- 2005 entwickelt
- Offizielle Bezeichnung: SATA 3,0 Gbit/s oder SATA Revision 2.x
- Transferrate von bis zu 300 MB pro Sekunde

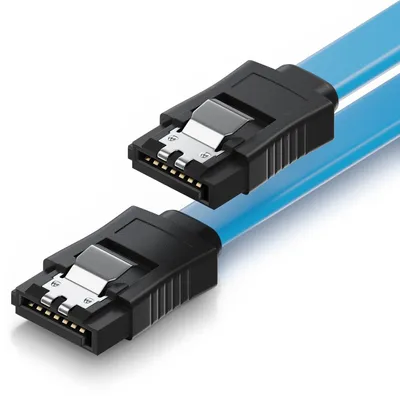

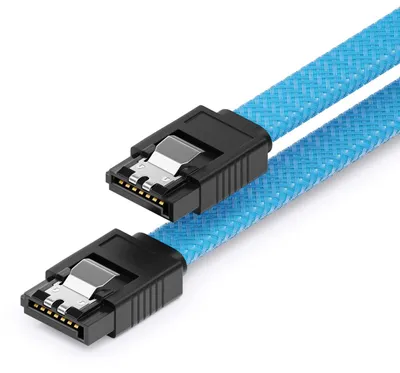

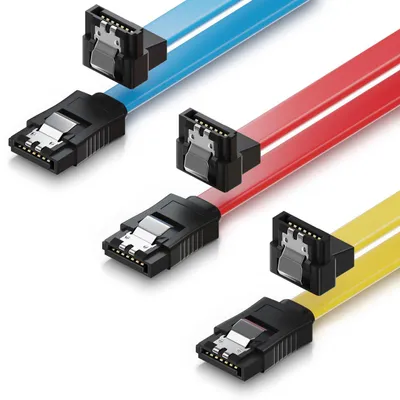

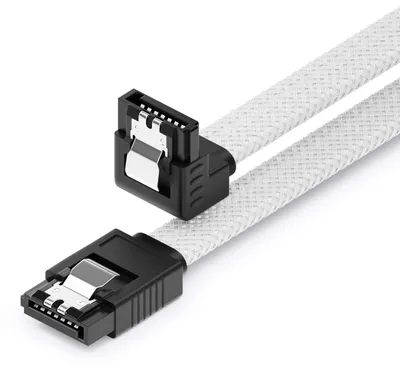

SATA III:
- 2008 entwickelt
- Offizielle Bezeichnung: SATA 6,0 Gbit/s oder SATA Revision 3.x
- Transferrate von bis zu 600 MB pro Sekunde
eSata-Kabel
In der Regel werden SATA-Kabel innerhalb eines Rechners verbaut. Es gibt jedoch auch Varianten, um beispielsweise Festplatten extern anzuschließen. Diese sind unter dem Namen eSATA (External Serial ATA) zu erhältlich und haben eine Länge von bis zu zwei Metern, während SATA-Kabel für internen Datentransfer bis zu einem Meter lang sind. Des Weiteren sind eSATA-Kabel im Gegensatz zu einfachen SATA-Kabeln gegen elektromagnetische Störungen abgeschirmt. Die Steckverbindungen von SATA und eSATA sind nicht miteinander kompatibel, um das Vertauschen der Varianten zu verhindern.
Mit der SATA Revision 3.2 wurde 2013 die neue Schnittstelle SATA Express eingeführt, kurz SATAe genannt, welche höhere Transferraten von bis zu 16 GB pro Sekunde ermöglicht. HDD-Festplatten erreichen diese hohen Raten zwar nicht, für SSDs (Solid State Drives) können SATAe Anschlüsse jedoch sinnvoll sein, da diese die Datenrate der SATA III-Version bereits ausschöpfen.
Hier sehen Sie die verschiedenen SATA-Kabel und ihre Transferraten im Überblick:
| Version | Datenübertragungsrate |
|---|---|
| SATA I | 150 MB/s |
| SATA II | 300 MB/s |
| SATA III | 600 MB/s |
| SATA Express 8 Gbit/s | 985 MB/s |
| SATA Express 16 Gbit/s | 1969 MB/s |
Mini- und Micro-SATA
Mini-SATA beziehungsweise mSATA ist ein Anschluss speziell für kleine Speichermedien, die in einigen Laptops verwendet werden. mSATA-Kabel sind ebenfalls in erster bis dritter Revision und entsprechender Transferrate erhältlich. Nicht zu verwechseln mit mSATA sind Micro-SATA-Anschlüsse. Letztere werden vor allem für 1,8‘‘-Festplatten mit SSDs verwendet und kommen zum Beispiel in Notebooks und Tablets zum Einsatz.
