Informationen über Antennenkabel
Ein Antennenkabel stellt ein unerlässliches Hilfsmittel dar, um das Fernseh- oder Radioprogramm über den Kabelanschluss zu empfangen. Um eine bestmögliche Bildqualität zu erreichen und Störungen des Signals zu vermeiden, sollten Sie bei einem Antennenkabel auf einige Faktoren achten. Welche das sind, erfahren Sie im Folgenden.
1. Aufbau eines Antennenkabels
Die wichtigsten Eigenschaften eines Antennenkabels stellen Abschirmung und Dämpfung der innenliegenden Koaxialleitung sowie dessen Materials dar. Die Verarbeitung dieser Leitung wirkt sich erheblich auf die Qualität des Antennenkabels aus und hat letztendlich Einfluss auf das zu empfangende Bild.

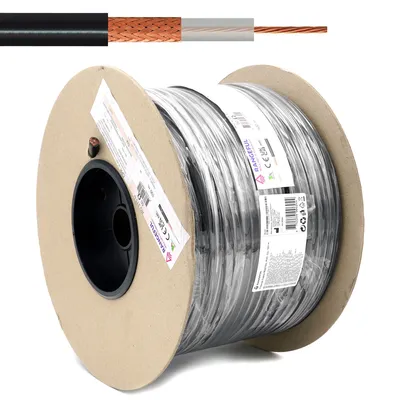

Ein Antennenkabel besteht aus den folgenden Bestandteilen (von innen nach außen):
Innenleiter
Dieser besteht aus geflochtenem oder verseiltem Kupferdraht. Für eine hohe Leitfähigkeit wird meist Leitermaterial aus Elektrolyt-Kupfer, versilberter Kupferleiter oder verzinnter Kupferleiter verwendet.
Außerdem bestehen die Innenleiter entweder aus massiven Drähten oder verseilten Litzen*. Während massive Drähte den Vorteil von geringeren Dämpfungswerten aufweisen, profitieren Kabel aus Litzen von einer größeren Flexibilität.
Dielektrikum
Schützt den Innenleiter vor elektromagnetischen Einflüssen. Diese besteht aus einem Kupferdraht- oder Alu-Geflecht (einfach geschirmt), teilweise in Kombination mit einer zusätzlichen Folie (doppelt geschirmt).
Eine Abschirmung gegen Störungen ist wichtig, um das Bild- oder Tonsignal nicht in dessen Qualität durch andere elektronische Geräte zu beeinflussen. Je stärker die Abschirmung, desto höher die Qualität des Kabels.
Kunststoffmantel
Der Mantel schützt das innenliegende Kabel vor extremen Temperaturen, Chemikalien und UV-Licht. Er entspricht der europäischen Norm DIN EN 50290.
*Bei einer Litze handelt es sich um einen aus Einzeldrähten geflochtenen Draht. Diese weisen eine deutlich geringere Anfälligkeit gegenüber Kabelbruch auf, als Massivdrahtleiter und können daher stärker beansprucht werden.
Die Verarbeitung von Innenleiter, Dielektrikum und Abschirmung wirkt sich auf die Qualität eines Antennenkabels aus. In diesem Zusammenhang spielt auch die Kabellänge eine weitere ausschlaggebende Rolle. Je kürzer, desto besser. Um die Kontaktfläche und die Leitfähigkeit der Stecker zu verbessern, besitzen einige Kabel vergoldete Stecker.
2. Dämpfung
Die Qualität eines Antennenkabels definiert sich unter anderem durch die Schirmdämpfung, die mit der Abschirmung des Innenleiters erreicht wird. Einfach geschirmte Kabel besitzen eine Schirmdämpfung von 40 dB. Doppelt geschirmte Kabel erreichen deutlich höhere Werte von 120 dB oder mehr. Hierbei gilt: Je höher der Wert, umso besser kann das Signal transportiert werden.
Vergoldete Steckertragen zu einer besseren Leitfähigkeit des Signals bei.
Beachten Sie beim Anschluss Ihres Fernsehgeräts an das Kabelnetz die Länge des Antennenkabels und die damit einhergehende Dämpfung. Mit zunehmender Entfernung zwischen Kabelanschluss und TV nimmt die Beeinträchtigung des Bildsignals zu. Um ein möglichst starkes Signal zu erhalten, sollten Sie das Antennenkabel daher möglichst kurzhalten und auf eine hohe Dämpfung setzen, die 90 dB nicht unterschreiten sollte. Beachten Sie zudem, dass empfangene HDTV-Signale eine höhere Datenrate benötigen. Die Dämpfung sollte hierzu mindestens 90 dB betragen.
Auch wenn ein hochwertiges Antennenkabel eine bessere Leitfähigkeit aufweist, als ein weniger qualitatives Modell – bei der benötigten Qualität spielt der Einsatzzweck die entscheidende Rolle. Müssen Sie beispielsweise nur eine geringe Distanz von einem Meter überbrücken, reicht auch oft schon ein einfaches Kabel. Müssen Sie hingegen weite Strecken von mehreren Metern überbrücken und befinden sich außerdem mehrere elektrische Gerät in der Nähe, die das Fernsehsignal stören könnten, lohnt sich die Investition in ein hochwertiges, doppelt geschirmtes Kabel.
3. Antennenkabel und F-Stecker

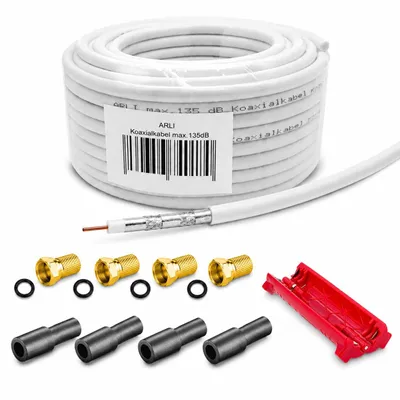

Koaxialkabel werden entweder mit fest angebrachten oder aufsteckbaren F-Steckern angeboten. Kabel mit angebrachten Steckern eignen sich für eine fest definierte Strecke zwischen Kabelanschluss und Fernsehgerät. Antennenkabel mit entsprechenden Adaptern und aufsteckbaren Steckern können hingegen beliebig verlängert werden. Bedenken Sie hierbei allerdings, dass die Signalstärke mit zunehmender Länge des Kabels beeinträchtigt wird.
Möchten Sie einen F-Stecker fachgemäß an einem Antennenkabel montieren, führen Sie folgende Schritte durch:
Bei der Abisolierung des Kabels wird zunächst der Kunststoffmantel entfernt und daraufhin die Isolation des Innenleiters. Die Abschirmung wird nach hinten gestülpt.
- Entfernen Sie den Kunststoffmantel vorsichtig vom Kabel und legen Sie damit die Abschirmung frei.
- Entfernen Sie daraufhin das Dielektrikum (Isolation), welches das eigentliche Koaxialkabel umgibt.
- Streifen Sie nun die Abschirmschicht nach hinten. Bringen Sie nun den F-Stecker an. Dieser lässt sich öffnen, um das Kupferkabel darin mithilfe einer Schraube zu fixieren. Die Abschirmschicht darf nicht mit der Innenleitung in Verbindung kommen.
Zubehör Tipp

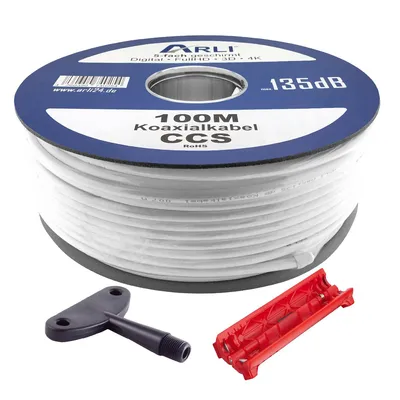

Möchten Sie Ihr Antennenkabel selbst mit F-Steckern präparieren, benötigen Sie zur Abisolation des Kabels entweder ein Cuttermesser oder ein spezielles Abmantelungswerkzeug wie eine Crimp- oder Abisolierzange.
4. FAQ
Kann ich ein Antennenkabel kürzen oder verlängern?
Das ist mit Antennenadaptern problemlos möglich. Gehen Sie hierzu genauso vor, wie bei der Anbringung der F-Stecker. Achten Sie allerdings darauf das Kabel nicht zu sehr zu verlängern. Mit der Länge des Kabels sinkt die Signalstärke. Diese wird durch weitere Verbindungen in Form von Adaptern und Steckverbindungen zusätzlich beeinträchtigt.
Worin besteht der Unterschied zwischen einem einfach geschirmten und doppelt geschirmten Antennenkabel?
Doppelt geschirmte Antennenkabel erzielen eine bessere Schirmdämpfung als einfach geschirmte Kabel. Einfach geschirmte Kabel besitzen eine Dämpfung von 40 dB. Doppelt geschirmte Kabel können Wert bis um 100 dB erreichen. Je höher der Wert, desto besser kann das Bildsignal weitergeleitet werden. Dies ist besonders beim Empfang von HDTV wichtig, da die Bildqualität unter anderem von der Schirmdämpfung abhängt.
Kann ein Antennenkabel kaputtgehen?
Ja, meistens zieht sich der Defekt eines Antennenkabels über einen längeren Zeitraum hinweg, so dass die Bildqualität vereinzelt Störungen aufzeigt und schließlich ganz ausfällt. Dies kann mehrere Gründe haben: Gelangt Feuchtigkeit in die F-Stecker, kann der Innenleiter korrodieren. Außerdem kann das Kabel bei starker Sonneneinstrahlung porös werden, wodurch die innenliegenden Schichten beschädigt werden können. Haben Sie die F-Stecker selbst montiert, besteht die Möglichkeit, dass der Kontakt zwischen Kabel und Stecker lose ist oder anderweitig beeinträchtigt ist. Eine erneute Anbringung der Stecker kann helfen.
Welches Kabel benötige ich um HDTV einwandfrei zu empfangen?
Um das Maximum eines hochauflösenden Bildes zu erhalten, sollten Sie zu einem Antennenkabel mit einer Abschirmung von mindestens 90 dB greifen. Hierbei kommt es ganz auf die Kabellänge und eventuell vorhandene Störsignale an, die von anderen Geräten ausgehen.
