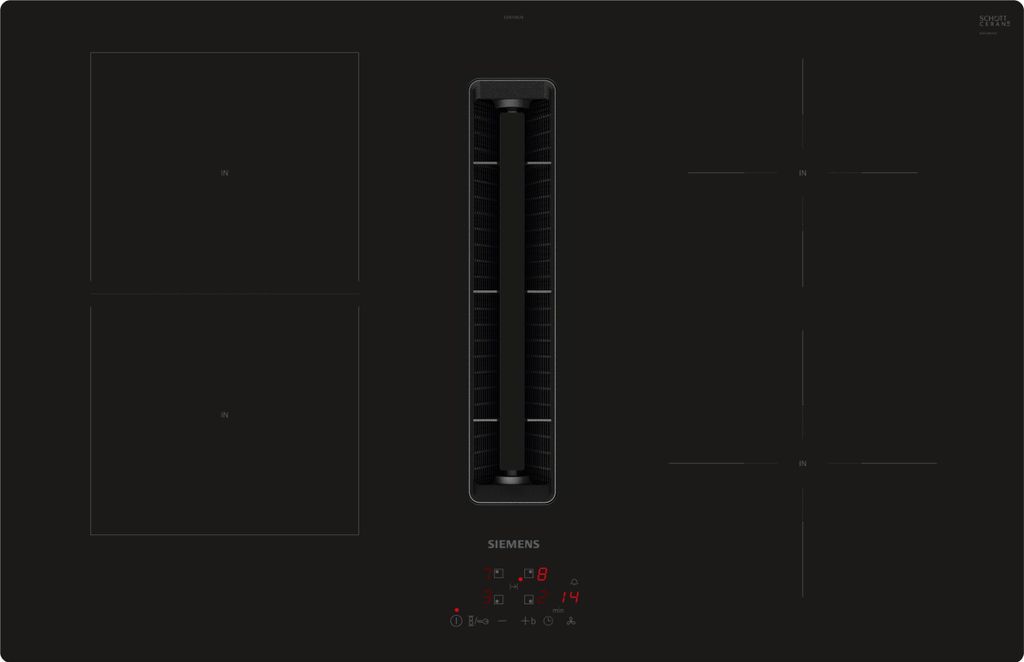

ED811BGA7, Autarkes Kochfeld (schwarz, 80 cm, mit integriertem Dunstabzug)

- Design-Kochfeld mit einem vollintegrierten und bündigen Dunstabzug.
- Kombi-Induktion: verbinde zwei Induktionszonen zu einer großen Kochfläche.
- touchControl: bequeme Steuerung des Kochfelds per Fingertipp.
- Angenehm leise: minimale Geräuschentwicklung ohne Beeinträchtigung der Absaugleistung.
- Einfach zu reinigen: minimaler Reinigungsaufwand für den integrierten Dunstabzug.
- powerBoost: erhöhe die Power einzelner Induktionszonen um bis zu 50 %.

80 cm: Platz für 4 Töpfe oder Pfannen

Flexibilität der Kochzonen

Kombi-Induktion: Bei Verwendung von größerem Kochgeschirr werden zwei Kochzonen zu einer größeren verbunden.
Kochzone vorne links: 190 mm, 210 mm, 2.2 kW (maximale Leistung 3.7 kW)
Kochzone hinten links: 190 mm, 210 mm, 2.2 kW (maximale Leistung 3.7 kW)
Kochzone hinten rechts: 180 mm, 1.8 kW (maximale Leistung 3.1 kW)
Kochzone vorne rechts: 210 mm, 2.2 kW (maximale Leistung 3.7 kW)

Benutzerfreundlichkeit

touchControl Bedienung: Steuerung der Leistung über +/- Touch-Tasten.
17 Leistungsstufen: Stelle die Hitze mit 17 Leistungsstufen (9 Hauptstufen und 8 Zwischenstufen) präzise ein.
Timer mit Abschaltfunktion: Schaltet die Kochzone am Ende der eingestellten Zeit aus (z. B. für gekochte Eier).
Timerfunktion: Ein Signal ertönt am Ende der eingestellten Zeit (z. B. beim Pastakochen).

Zeitersparnis und Effizienz

powerBoost-Funktion für alle Kochzonen: Mit 50 % mehr Leistung z. B. Wasser schneller zum Kochen bringen als auf höchster Leistungsstufe.
quickStart: Beim Einschalten wählt das Kochfeld automatisch die Kochzone aus, auf dem im ausgeschalteten Zustand Kochgeschirr platziert wurde.
reStart: Im Falle von unbeabsichtigtem Ausschalten des Kochfeldes bleiben alle Einstellungen erhalten, wenn du innerhalb von 4 Sekunden wieder einschaltest.
Schnelles Abschalten: Schnelles Abschalten durch längeres Berühren der Bedienfläche der Kochzone.

Design

Rahmen: Rahmenlos aufliegend

Sicherheit

2-stufige Restwärmeanzeige je Kochzone: Zeigt an, welche Kochzonen noch heiß oder warm sind.
Kindersicherung: Verhindert eine unbeabsichtigte Aktivierung des Kochfeldes.
Hauptschalter: Alle Kochzonen auf einmal ausschalten.
Automatische Sicherheitsabschaltung: Aus Sicherheitsgründen schaltet sich das Kochfeld nach einer voreingestellten Zeit ohne automatisch ab.

Installation

Maße des Gerätes (HxBxT mm): 223 x 802 x 522
Erforderliche Nischenmaße (HxBxT mm): 223 x 750 x (490 - 490)
Minimale Arbeitsplattenstärke: 16 mm
Gesamtanschlusswert: 7400 W
powerManagement Funktion: Bei Bedarf die maximale Leistung begrenzen (abhängig von der Absicherung der Elektroinstallation).
Netzkabel: 110 cm, Anschlusskabel beigelegt in Verpackung

Zubehör

cleanAir Plus Geruchsfilter, Teleskopschieberelement für ungeführte Umluft beigelegt
Installation in einen 60 cm Unterschrank möglich.

Integriertes Downdraft-Lüftungssystem

Induktionskochfeld mit vollintegriertem, leistungsstarkem Downdraft-Abzugsmodul.
Geeignet für Konfigurationen in Abluft oder Umluftmodus (inkl. differenzierter Softwaremodi). Installationszubehör für die ungeführte Umluft, darunter vier cleanAir Plus Geruchsfilter und ein Teleskop-Schiebeelement, sind im Lieferumfang des Kochfeldes enthalten. Zubehör für andere Einbaumöglichkeiten ist erhältlich, Details in den Planungshinweisen.
Ästhetisch integriertes, flächenbündiges Lufteinlassdesign mit schwebendem, hitzebeständigem Glaskeramikelement für freie Bewegung und Platzierung des Kochgeschirrs.
Lüftungssystem mit 3 elektronisch gesteuerten Lüfterstufen und einer Intensivstufe (mit automatischer Rückstellung). Steuerung per touchControl.
Automatisches Einschalten des Lüftungssystem bei Nutzung einer Kochzone.
Automatische verzögerte Abschaltung nach dem Kochen, um Restgerüche zu beseitigen (in spezifischer ultra-geräuscharmer Lüfterrstufe, 12 min (Abluft), 30 min (Umluft), manuell abschaltbar)
Vollständig manuelle Steuerung über touchControl möglich.
Gebläsetechnologie mit hocheffizientem und geräuscharmen EcoSilence Drive Motor. Strömungstechnisch optimierte Luftführung im Innenraum
Einfaches Entnehmen und Reinigen der Fettfilter- und Überlaufschutzeinheit.
Bequeme Ein-Hand-Entnahme der Filter-Einheit.
Großflächige, 12-lagige Edelstahl-Fettfilter für hohe Fettfiltrationseffizienz (94 %).
Alle Teile sind einfach zu reinigen, spülmaschinengeeignet und hitzeresistent.
Kondensat- und Überlaufschutzbehälter, ca. 200 ml Aufnahmekapazität.
Sicherheitsüberlauftank (spülmaschinengeeignet) mit zusätzlichen 700 ml Aufnahmekapazität. Einfach zugänglich und von unten abnehmbar.
Insgesamt eine Aufnahmekapazität von 900 ml (200 ml + 700 ml)
Wasserdichtes Lüftungssystem
Dunstabzug Leistung:
Abluftleistung (nach EN 61591): min. Normalstufe 330 m3/h , max. Normalstufe 500 m3/h , max. Intensivstufe 622 m3/h
Umluftleistung (nach EN 61591): min. Normalstufe 252 m3/h , max. Normalstufe 441 m3/h , max. Intensivstufe 595 m3/h
Geräuschwerte bei Abluftbetrieb: min. Normalstufe 61 dB re 1 pW, max. Normalstufe 69 dB re 1 pW, max. Intensivstufe 74 dB re 1 pW
Geräuschwerte bei Umluftbetrieb: min. Normalstufe 55 dB re 1 pW, max. Normalstufe 66 dB re 1 pW, max. Intensivstufe 72 dB re 1 pW
Fettfilter-Effizienz: 94 %
Verbrauchsdaten und (gemäß EU-Verordnung Nr. 65/2014):
B (bei einer Skala der n von A+++ bis D)
Lüftereffizienzklasse: A
Durchschnittlicher Energieverbrauch: 57 kWh/Jahr
Fettfilter-Effizienzklasse: B
Geräusch min./max. Normalstufe: 61 dB & 69 dB
Für Umluftkonfiguration: 2 x 2 Akkus direkt integrierter Geruchsfilter cleanAir Plus.
Optimierte Geruchsreduktion beim Kochen mit komplexen Geruchsmolekülketten (z. B. Fischgerüche).
Große Filteroberfläche mit hoher Geruchsreduktionsrate
Anti-Pollen-Funktion: Der Filter hält eine extrem hohe Menge an Pollen in der Luft zurück und deaktiviert die Allergene, die vom Filter zurückgehalten werden.
Filterstandzeit von 360 Std. bei intensivem Kochen (nicht regenerierbar)
Sehr geringes Geräusch mit optimierter Psychoakustik
Einfache Zugänglichkeit und einfache Entnahme von oben durch den Lufteinlass
CleanAir Plus Ersatzbedarffilterset HZ9VRCR1.
Bei Umluftbetrieb 2 x 2 direkt integrierte, leistungsstarke cleanAir Plus Umluftfilter

Planungs- und Installationshinweise

Geeignet für Abluft- oder Umluftinstallationen in 4 verschiedenen Optionen (ungeführt, teilweise und vollständig geführte Umluft oder Abluft). Im Lieferumfang des Kochfeldes ist das Installationszubehör für ungeführte Umluft, darunter vier Geruchsfilter cleanAir Plus und ein Teleskopschieber, enthalten. Das mitgelieferte Zubehör ermöglicht eine einfache und schnelle Montage und ist in allen Arbeitsplattentiefen 60cm planbar.
Notwendig bei teil- und vollgeführter Umluft - immer als Geräteset !
Im Geräteset ist der erste relevante Bogen bereits enthalten:
Arbeitsplattentiefe 60 cm - gekürzte Auszüge (90° „S“ Flachkanalbogen HZ9VDSB4, männlich)
Arbeitsplattentiefe 70 cm - Standardauszüge (90° „L“ Flachkanalbogen HZ9VDSB2, männlich)
Für eine teilgeführte Umluft bis in den Sockelbereich bieten wir eine Vorzugsverrohrung als Zubehör-Set HZ9VDKR2 an (ausgelegt für eine Arbeitshöhe bis zu 960 mm).
Für eine individuelle vollgeführte Umluft steht umfangreiches Sonderzubehör zur Verfügung.
Notwendig bei Abluft - immer als Geräteset !
Im Geräteset ist der erste relevante Bogen bereits enthalten:
Arbeitsplattentiefe 60 cm - gekürzte Auszüge (90° „S“ Flachkanalbogen HZ9VDSB4, männlich)
Arbeitsplattentiefe 70 cm - Standardauszüge (90° „L“ Flachkanalbogen HZ9VDSB2, männlich)
Weiteres Zubehör für die Luftführung muss auf Basis der individuellen Planung gesondert bestellt werden. Hierzu bieten wir umfangreiches Zubehör an.
Zur Vervollständigung der vollgeführten Umluft oder für jede andere individuelle Umluftplanung ist verschiedenes Kanalzubehör erhältlich.
Planungshinweise:
Die Planung ist möglich als Wand- und Inselplanung
Das Produkt und die Zubehöre erfüllen die Bestimmungen des Nadelflammtest (gemäß IEC 60695-11-5) und die Baustoffklasse B1 (nach DIN 4102-1).
Ausnahme: Das Zubehör HZ9VDSS2 Flexmanschette erfüllt den Nadelflammtest (nach IEC 60695-11-5) und die Baustoffklasse B2 (nach DIN 4102-1).
Die maximale Eintauchtiefe beträgt 223 mm unter Glas für aufsatzmontierte Geräte und 227 mm für Geräte, die für den flächenbündigen Einbau geeignet sind (modellabhängig).
Das Gerät muss von unten frei zugänglich bleiben
Es ist kein Zwischenboden unter dem Gerät notwendig. Die Schubladen müssen entnehmbar sein. Die Rückwand kann gelassen werden - es wird lediglich ein Ausschnitt für den Luftaustritt (Position und Größe können den Installationsanweisungen entnommen werden) benötigt.
Eine Installation in ungeführter Umluft erfordert eine vertikale Öffnung von min. 25 mm hinter der Rückwand der Möbel. Für eine optimale Leistung werden 50 mm empfohlen.
Die minimale Arbeitsplattenstärke beträgt 16 mm für aufsatzmontierte und flächenbündig montierte Geräte mit dem Standard Installationssystem.
Das Gesamtgerätegewicht beträgt 26 kg. Die Tragfähigkeit und Stabilität insbesondere bei dünnen Arbeitsplatten ist durch geeignete Unterkonstruktionen sicherzustellen. Hierbei sind das Gerätegewicht (mitsamt entsprechender Beschwerungen wie z. B. befüllter Töpfe) und die Spezifikationen des Arbeitsplattenherstellers zur strukturellen Integrität zu beachten.
Für alle teil- und ungeführten Umluftplanungen, wird eine Luftrückstromöffnung von 400 cm² im Sockelbereich benötigt.
Der Luftauslass auf der Geräterückseite kann direkt mit einem Flachkanalelement (NW 150) kombiniert werden.
Verrohrungen bis zu 8 m mit drei 90° Bögen möglich
Bei Installation einer Luftführung im Abluftbetrieb und einer kamingebundenen Feuerstelle, muss die Stromzuführung mit einem geeigneten Sicherheitsschalter versehen werden. Dies ist bei einer Installation in Umluftführung nicht erforderlich.
Im Abluftbetrieb sollte eine Rückstauklappe mit einem maximalen Öffnungsdruck von 65 Pa installiert werden.

- Installationszubehör für ein optimal abgestimmtes Dunstabzugssystem.
- 90 ° Flachkanalbogen (männlich) in vertikaler Konfiguration mit großem Radius
- Der 90° Flachkanalbogen mit großem Radius für Verbindungen im Küchenmöbel (ermöglicht den Einbau von Kochfeldern mit int. Dunstabzug ab einer Arbeitsplattentiefe von 70 cm)
- Aerodynamisch optimiert für minimierte Druckverluste und maximale Durchflussrate. Einfach über die Verbindungsmannschette mit anderen Teilen zu verbinden.
- Das Element erfüllt den Nadelflammtest (nach IEC 60695-11-5) und die Baustoffklasse B1 (nach DIN 4102-1)

90 ° Flachkanalbogen (männlich) in vertikaler Konfiguration mit großem Radius
Der 90° Flachkanalbogen mit großem Radius für Verbindungen im Küchenmöbel (ermöglicht den Einbau von Kochfeldern mit int. Dunstabzug ab einer Arbeitsplattentiefe von 70 cm)
Aerodynamisch optimiert für minimierte Druckverluste und maximale Durchflussrate. Einfach über die Verbindungsmannschette mit anderen Teilen zu verbinden.
Das Element erfüllt den Nadelflammtest (nach IEC 60695-11-5) und die Baustoffklasse B1 (nach DIN 4102-1)
