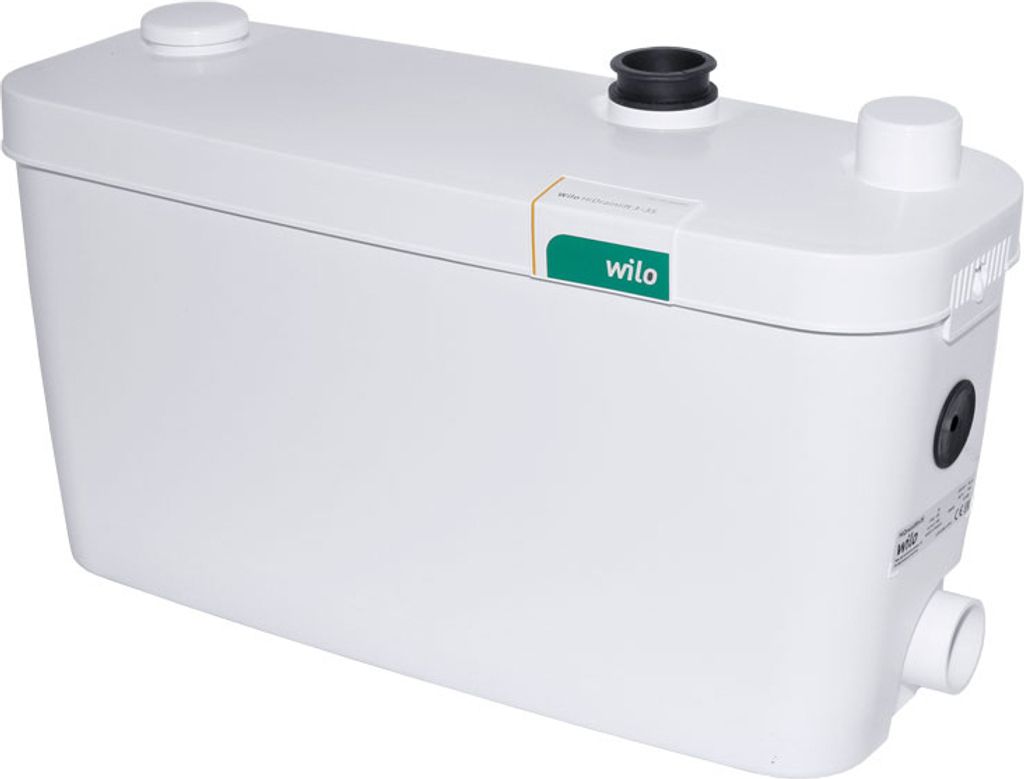

Wilo Schmutzwasser-Hebeanlage HiDrainlift 3-35,1x230V

Automatische, geräuscharme Abwasserhebeanlage nach EN 12050-2, sofort anschlussfertig, für die oberirdische Installation, inklusive aller erforderlichen Schalt- und Steuergeräte. Systemkomponenten: Zuverlässige Tauchmotorpumpe, integriertes Rückschlagventil, Aktivkohlefilter, Überlaufschutz, flexible Anschlussmuffen. Bis zu drei Anschlussmöglichkeiten für den Abfluss von Waschbecken, Badewanne, Dusche, Bidet, Waschmaschine, Geschirrspüler oder Spüle. Lokale Normen und Richtlinien sind bei der Installation zu beachten (z. B. DIN 1986 in Deutschland). Optional ist eine netzwerkfähige Alarmierung erhältlich. Betriebsdaten: Fördermedium: Wasser, Közlicher Einsatzbereich: 5 °C, kurzzeitig max. Fördermediumtemperatur (bis zu 5 Min.): 60 °C, Umgebungstemperatur: 5 °C, maximaler Betriebsdruck: 1 bar. Motordaten: Netzanschluss: Spannungsstoleranz: Nennleistung: 400 W, Nenndrehzahl: 2900 U/min, Nennstrom: 1,7 A, Isolationsklasse: F, Motorschutzklasse: max. Schaltfrequenz: 100 Materialien: Tankmaterial: PP Pumpengehäuse: PP-GF30 Laufrad: PA66-GF15 Einbaumaße: Rohranschluss Saugseite: DN40 Rohranschluss Druckseite: DN32 Informationen: Marke: Wilo Produktname: HiDrainlift 3-35 Nettogewicht ca.: 5,375 kg Produktnummer: 4191679 Kläranlagen ausgelegt. ist ein langjähriger und erfahrener Lieferant von Bad- und WC-Ausstattung. Das Unternehmen ist auf den Vertrieb von Produkten führender Hersteller spezialisiert. Darüber hinaus bietet das Unternehmen auch technische Gebäudesicherheit an. Mit den Produkten und Dienstleistungen von Wilo können Sie sicher sein, dass Ihre Badezimmer und Toiletten nicht nur stilvoll, sondern auch funktional und zuverlässig sind.

Schmutzwasser-Hebeanlage Wilo HiDrainLift 3-35

(Nachfolgemodell zu Wilo DrainLift TMP 32 2017795)

Anschlussfertige, automatisch arbeitende Schmutzwasserhebeanlage nach EN 12050-2 für Überfluraufstellung, mit allen erforderlichen Schalt- und Steuereinrichtungen, bestehend aus: Tauchmotorpumpe mit eingebauter Rückschlagkappe, Aktivkohlefilter mit Überlaufsicherung, Druckstutzen.

Achtung: Die Zuführung von fäkalienhaltigen Abwässern in Schmutzwasser‐Hebeanlagen ist nicht zulässig. In diesem Fall sind Abwasserhebeanlagen zu verwenden.

Besonderheiten/Produktvorteile:

• Zeitgemäßes Design
• Geräuscharmer Betrieb
• Steckerfertig
• Thermische Motorüberwachung
• Integrierter Rückflussverhinderer
• Befestigungsmaterial
• Aktivkohlefilter

Bild dient zur Veranschaulichung und kann vom Original abweichen.

Zulässiger Einsatzbereich
Medientemperatur	5 - 35 °C
Max. Medientemperatur kurzzeitig bis 3 min	60 °C
Max. Medientemperatur kurzzeitig bis 6 min	60 °C
Umgebungstemperatur	max. 35 °C
Anschlüsse
Druckanschluss	DN 32
Zulaufanschluss	DN 40
Motordaten
Netzanschluss	1230 V, 50 Hz
Nennstrom	1,7 A
Nenndrahzahl	2900 1/min
Schutzart	IP 44
Leistungsaufnahme	0,4 kW
Einschaltart	direkt
Polzahl	2
Isolationsklasse	F
Max. Schalthäifigkeit	100 1/h
Kabel
Art des Anschlusskabels	nicht lösbar
Netzstecker	CCE
Werkstoffe
Laufrad	PA/PPO, glasfaserverstärkt
Pumpenwelle	1.4305 [AISI303]
Maße/Gewicht
Bruttovolumen	16 l
Min. Niveau Aus	70 mm
Min. Niveau Ein	110 mm
Abmessungen (BxHxT)	511 x 264 x 187
Gewicht netto ca.	5 kg

Wilo HiDrainlift Schmutzwasser-Hebeanlage

Bei nachträglichen Installationen von Hebeanlagen unterhalb der Rückstauebene erschweren bestehende Gegebenheiten die Montage von Hebeanlagen. Hinzu kommt, dass diese oft im sichtbaren Bereich eingesetzt werden müssen. Hier werden geräuscharme Hebeanlagen mit flexiblen Anschlüssen benötigt, die formschön in vorhandene Sanitäranlagen integriert werden können.

Die HiDrainlift Schmutzwasser-Hebeanlage lässt sich durch seine Bauform sowie einem sehr leisen Betrieb perfekt in vorhandene Räumlichkeiten integrieren. Sie bietet eine Menge an Vorteilen. Durch ein geringes Gewicht wird eine einfache Handhabung möglich. Eine hohe Flexibilität wird durch unterschiedliche Anschlussmöglichkeiten ermöglicht. Der eingebaute Aktivkohlefilter sorgt für einen hohen Benutzerkomfort.

Es sind bis zu drei Anschlussmöglichkeiten zur Entwässerung von Waschbecken, Badewanne, Dusche, Bidet, Waschmaschine, Geschirrspüler oder Spülbecken möglich.

Bei der Bauausführung sind die lokalen Normen und Richtlinien einzuhalten (z. B. in Deutschland die DIN 1986).

Im Lieferumfang des HiDrainlift 3-35 ist enthalten:

• 1 x anschlussfertige Schmutzwasser-Hebeanlage HiDrainlift 3-35; inkl. Aktivkohlefilter und integriertem Rückflussverhinderer
• 1 x Anschlussset für Zulauf- und Druckleitungen
• 1 x integrierte Überlaufsicherung
• Installations- und Betriebsanleitung

wilo Schmutzwasser-Hebeanlage HiDrainlift 3-35,1 x 230V 4191679
Steckerfertige, geräuscharme, automatisch arbeitende Schmutzwasserhebeanlage nach EN 12050-2 für Überfluraufstellung, mit allen erforderlichen Schalt- und Steuereinrichtungen.
Bestandteile der Anlage:
Zuverlässige Tauchmotorpumpe
Eingebaute Rückschlagklappe
Aktivkohlefilter
Überlaufsicherung
Flexible Verbindungsstutzen
Bis zu drei Anschlussmöglichkeiten zur Entwässerung von Waschbecken, Badewanne, Dusche, Bidet, Waschmaschine, Geschirrspüler oder Spülbecken.
Bei der Bauausführung sind die lokalen Normen und Richtlinien zu einzuhalten (z. B. in Deutschland die DIN 1986).
Ein netzabhängiger Alarm ist optional verfügbar.
Betriebsdaten
Fördermedium: Wasser
Zulässiger Anwendungsbereich
Medientemperatur T
: 5 °C
Max. Medientemperatur, kurzzeitig bis 5 min T: 60 °C
Umgebungstemperatur T: 5 °C
Maximaler Betriebsdruck PN: 1 bar
Motordaten

Netzanschluss: 1230 V, 50 Hz
Spannungstoleranz: ±10 %
Motornennleistung P2: 0,4 kW
Nenndrehzahl n: 2900 1/min
Nennstrom IN: 1,7 A
Isolationsklasse: F
Schutzart Motor: IP44
Werkstoffe:
Behälter: PP
Pumpengehäuse: PP-GF30
Laufrad: PA66-GF15
Einbaumaße
Saugseitiger Rohranschluss: DN40
Druckseitiger Rohranschluss: DN32

Herstellerinformationen
WILO SE
Wilopark 1
44263 Dortmund
: [email protected]
