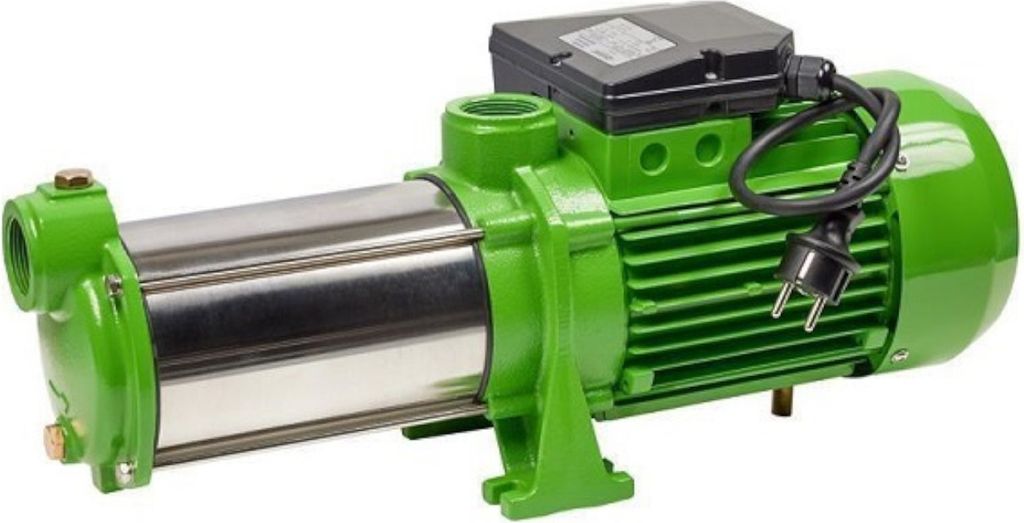

Mehrstufige Kreiselpumpe rostfreie Edelstahl Welle und 6 x Edelstahl Schaufelräder mit Kunststoff überzogen für eine hohe Laufruhe.
Diese Pumpe lässt in Druck- und Wasserleistung keine Wünsche offen.

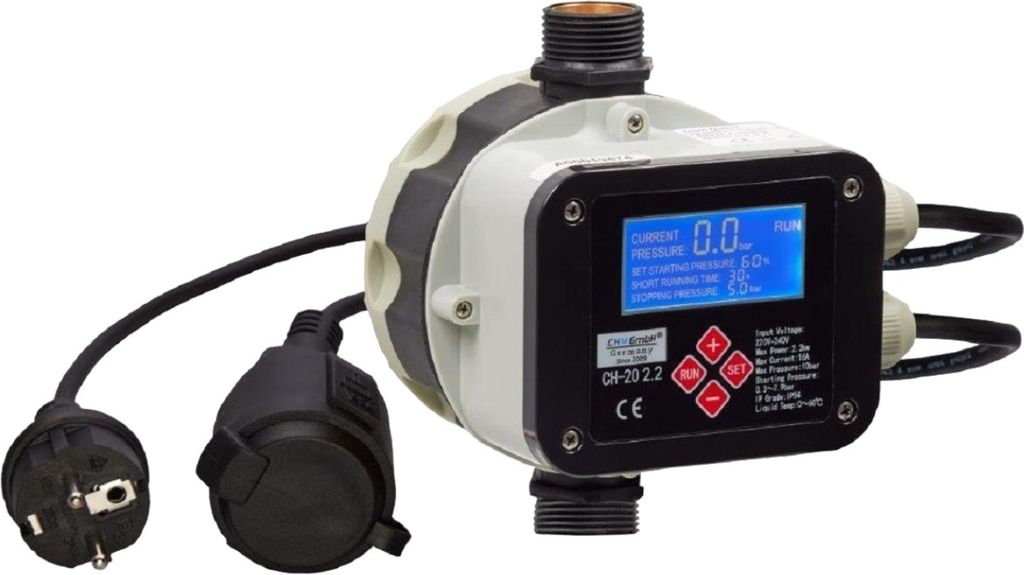

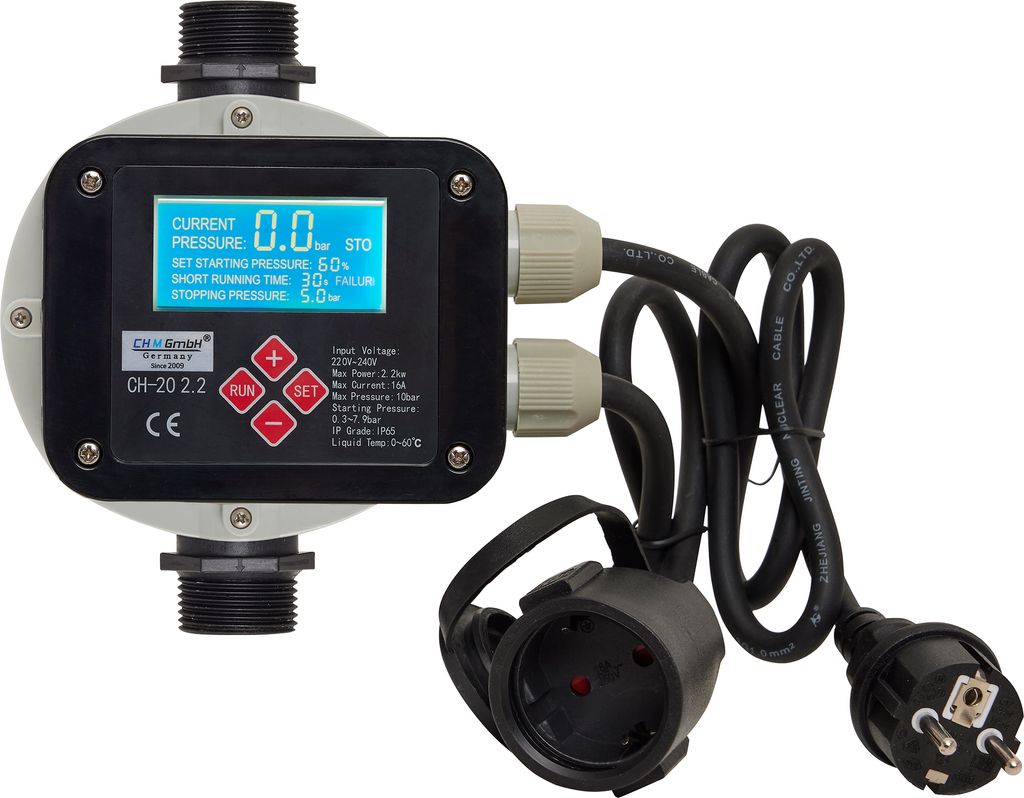

Die digitale vollautomatische Pumpensteuerung CH20 2.2 von CHM GmbH ist die ideale Lösung für Ihre Hauswasserversorgung im Haus und Garten. Diese Premium-Ausführung zeichnet sich durch ein benutzerfreundliches LCD-Display und die Möglichkeit zur individuellen Ein- und Ausschalt-Druckeinstellung aus.

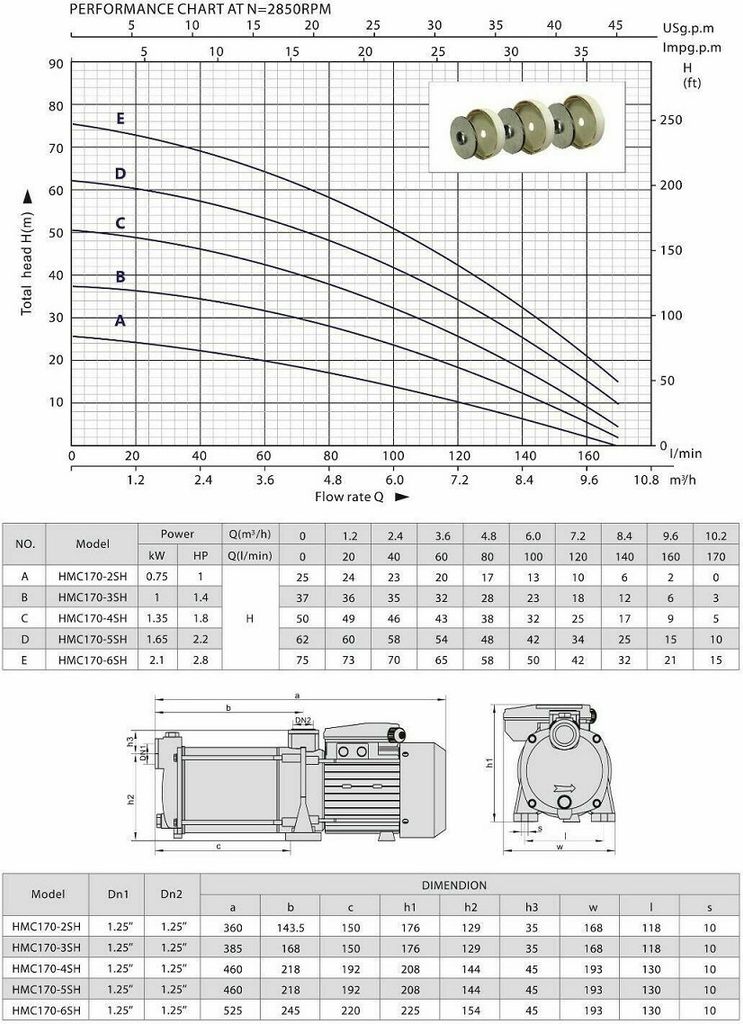

Technische Daten Kreiselpumpe:
| Eingangsspannung: | 230 Volt |
| Förderhöhe: | 78 Meter |
| Arbeitsleistung bis | 2,1 KW |
| Max. Druck: | 7,8 bar |
| Max. Fördermenge: | 10200 L/h - 170 L/min. |
| Max. Ansaughöhe: | 8 m bei 1,25 Zoll |
| Maximale Temperatur: | 60 °c |
| Stromaufnahme: | 12 A |
| Schutzklasse: | IP44 |
| Anschluss Saug und Druckseite: | 1,25'' Zoll IG |
| Lärmpegel: | 68 db |
| Gewicht: | 18 kg |
| Kabellänge: | 45 cm mit Stecker |
| Maße: | 36 x 15 x 17 cm |

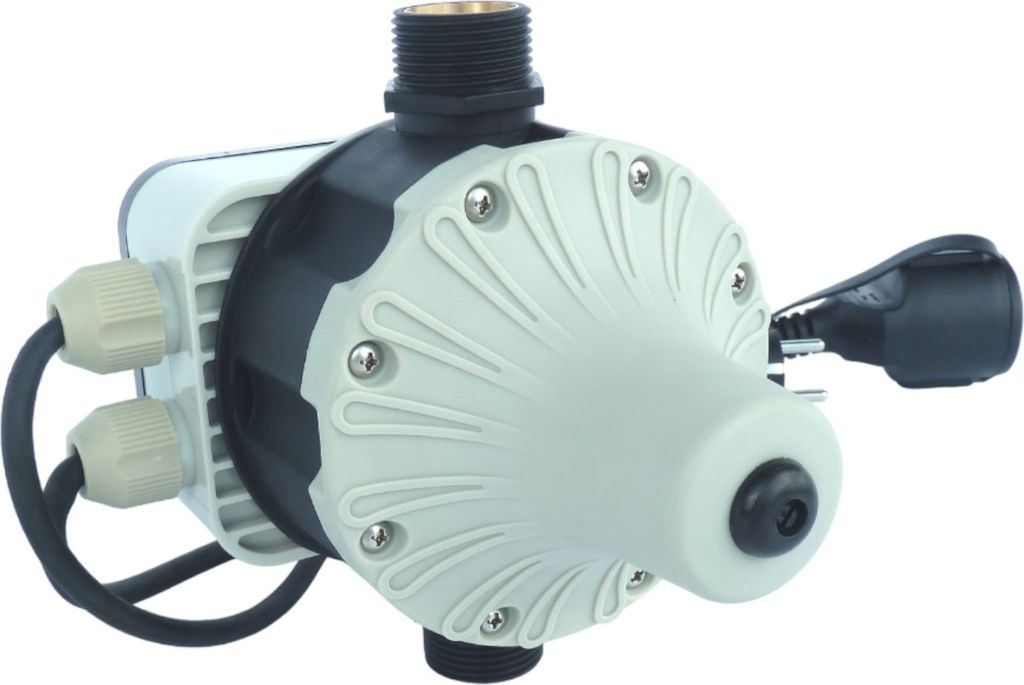

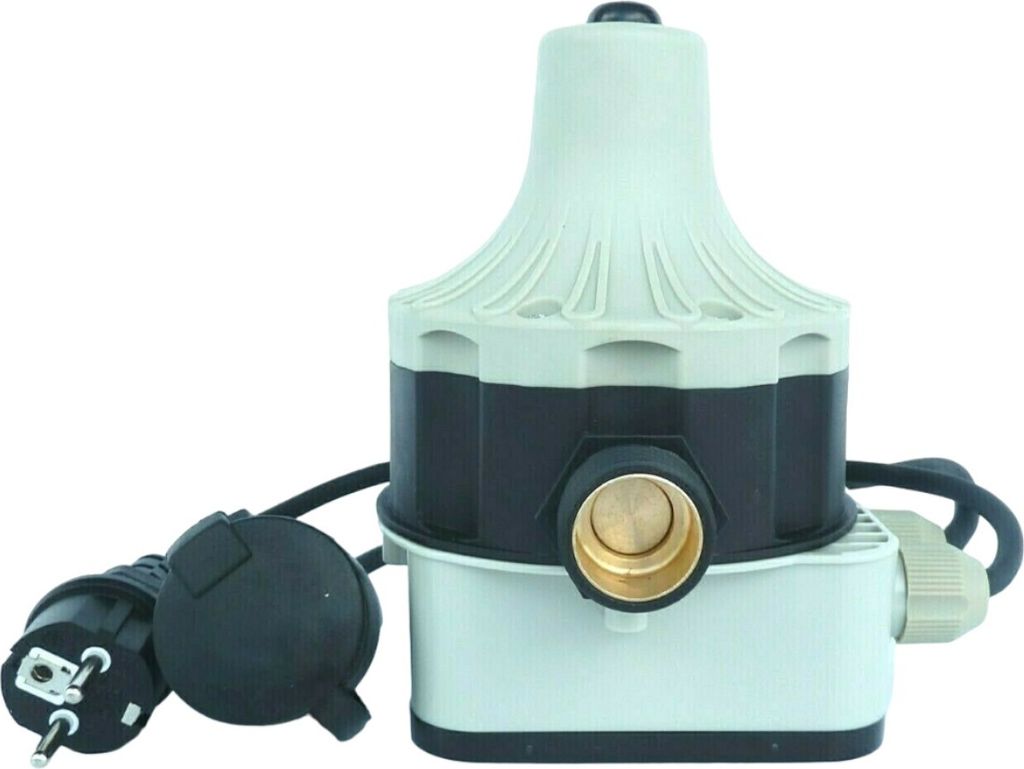

Technische Daten - Digitale vollautomatische Pumpensteuerung CH20 2.2:
| Ausschaltdruck einstellbar: | 0,5 - 9,8 bar |
| Einschaltdruck einstellbar: | Prozentual 30-80 % 0,3– 7,9 bar (Werkseinstellung 5,0 Bar) |
| Versorgungsspannung: | 220 V -240 V / 50 Hz |
| Schutzklasse: | IP 54 |
| Stromaufnahme: | max. 10 A |
| Betriebstemperatur: | max. 60°C |
| LED Betriebsanzeige: | Power on, Pump on, Failure, Restart |
| Trockenlaufschutz: | Schaltet die Pumpe bei Wassermangel aus |
| Rückschlagventil: | Verhindert Druckschlageffekte |
| Anschluss: | 2 x 1" Außengewinde |
| Kabellängen: | Kupplung 50 cm und Stecker 80 cm |
| Abmessungen: | 25 x 17 x 17 cm |
| Gewicht: | 1,6kg |
| Auch für 380 Volt Pumpen über Schutz geeignet. ( siehe Schaltplan ) |
| Kabellänge Stecker 80 cm und Kupplung 50cm |
| Abstand zwischen beiden Wasserdurchflüssen außen 170 mm |
- Zeit einstellbar für automatischen Neustart
- Anzeige des aktuellen Drucks im Display während des Betriebs !!
|
Achtung !! Diese Pumpe eignet sich nur, wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!
Bitte Beachten: Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.!
Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung. Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt,
benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht.
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.
