ACO Self Hexaline Vertikalablaufanschluss DN100 Ablauf Anschluss Entwässerungsrinne

ACO Self® Entwässerung – Baukasten

Das Baukastensystem der ACO Self® Entwässerung verbindet beste Qualität mit hochwertigem Design. Alle Rinnen und Roste lassen sich beliebig kombinieren. Die Rostabdeckungen sind Pkw-befahrbar und werden den Ansprüchen rund ums Haus gerecht. Die unterschiedlichen Oberflächen passen zu hochwertigen Pflasterarbeiten und bieten vielfältige Gestaltungsmöglichkeiten.

Rinnenkörper aus Polymerbeton – Euroline

Produktvorteile

• Rinnenkörper aus Polymerbeton
• Mit V-Querschnitt
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Abdichtbar gemäß DIN EN 1433

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. B 125
• Nennweite 100 mm

Abmessungen

• Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
• Länge 500[mm], Breite 118[mm], Höhe 97[mm]

Rinnenkörper aus Polymerbeton - Euroline mit Stutzen

Produktvorteile

• Rinnenkörper aus Polymerbeton
• Mit V-Querschnitt
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Abdichtbar gemäß DIN EN 1433

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. B 125
• Nennweite 100 mm
• 1 m Rinnenelement mit eingeformtem Stutzen DN 100 für den Anschluss an die Grundleitung
• Geruchsverschluss mit integriertem Laubfang nachträglich einsetzbar

Abmessungen

• Länge 1000[mm], Breite 118[mm], Höhe 97[mm]

Einlaufkasten ohne Rost


Produktvorteile

• Rinnenkörper aus Polymerbeton
• Mit V-Querschnitt
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Abdichtbar gemäß DIN EN 1433

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. B 125
• Nennweite 100 mm
• 0,5 m Einlaufkasten mit integriertem Schlammeimer für eine komfortable Reinigung
• Geruchsverschluss optional einsetzbar
• Ablauföffnung DN 100
• Nicht für die Euroline 60 Flachrinne geeignet

Abmessungen

• Länge 500[mm], Breite 118[mm], Höhe 300[mm]

Rinnenkörper aus Kunststoff - Hexaline


Produktvorteile

• Rinnenkörper aus Kunststoff (PP)
• Anpflasterkante
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Verschiebe- und Spreizsicherung

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. PKW-befahrbar
• Schnittführung ermöglicht Sägen von Halbmeterelementen
• 8 ausschlagbare Anschlusspunkte für den Vertikalablaufanschluss
• Einbauanleitung direkt auf jeder Rinne

Abmessungen

• Länge 1000 [mm], Breite 129 [mm], Höhe 80 [mm]

Standard-Roste

Produktinformationen

• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung

Maschenrost 30/10:

Stegrost:

Gusseisenrost:

Kombistirnwand:

• für Rinnenanfang und Rinnenende
• aus Polypropylen
• ohne Stutzen
• Farbe: schwarz

Passend nur für Hexaline, Hexaline 2.0 und Euroline.

Stirnwand:

• für Rinnenende
• aus Polypropylen
• mit Stutzen DN 100
• Farbe: schwarz

Passend nur für Hexaline, Hexaline 2.0 und Euroline.

Vertikalablaufanschluss:

• für Anschluss DN 100
• Farbe: schwarz

Passend nur für Hexaline und Hexaline 2.0.

Weiterführende Informationen zu "ACO Entwässerung Vertikalablaufanschluss für Rinnenelement HexaLine"

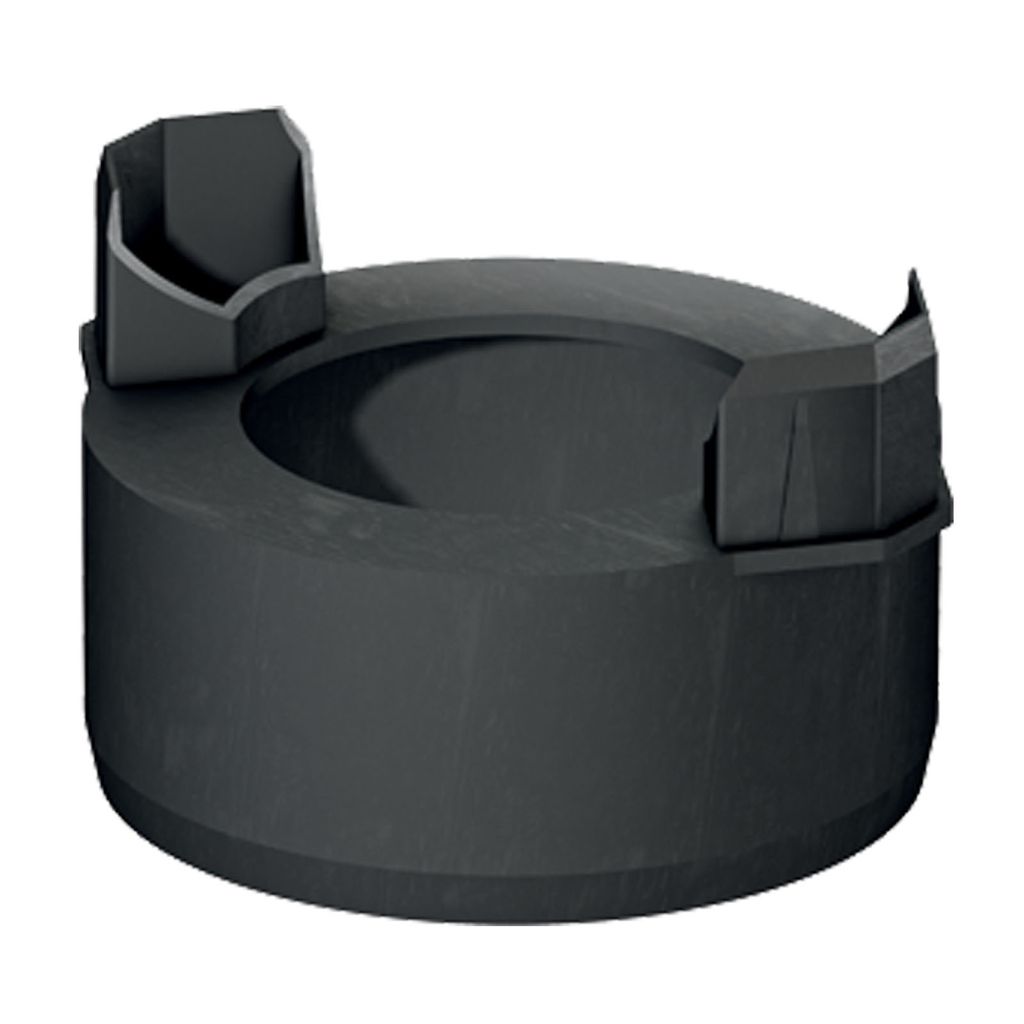

Original ACO Vertikalablaufanschluss
Der original ACO Vertikalablaufanschluss ist für das ACO HexaLine Rinnensystem geeignet. Setzen Sie den schwarzen Vertikalablaufanschluss an die Stelle, an der der Anschluss an das Kanalrohr befestigt wird. Dadurch kann das Wasser problemlos in die Kanalisation oder ein vorhandenes Auffangbecken abfließen. Geeignet ist der Vertikalablaufanschluss für Anschlüsse DN 100.

Zusammenfassung

• original ACO Vertikalablaufanschluss
• passend für ACO HexaLine Rinnensystem
• Abfließen des Wassers
• Farbe: Schwarz
• für Anschluss DN 100

Weitere technische detaillierte Informationen zu "ACO Entwässerung Vertikalablaufanschluss für Rinnenelement HexaLine" finden Sie im REITER "Technische Daten"

ACO Self Hexaline Vertikalablaufanschluss Art. Nr. 19286 DN100 Ablauf Anschluss Entwässerungsrinne

Der Vertikalablaufanschluss ist nur passend für ACO Entwässerungsrinnen Hexaline und Hexaline 2.0

Der Vertikalablaufstutzen ist für Anschluss DN 100 vorgesehen.

Technische Daten Vertikalablaufstutzen:

· Material: Kunststoff
· Farbe: schwarz

Im Lieferumfang enthalten:
1x ACO Self Vertikalablaufanschluss Art. Nr. 19286 - EAN: 4002626192868

ACO Self® Vertikalablaufanschluss

ist speziell für die Hexaline gefertigt. Er besteht aus stabilem Kunststoff und wird an die Stelle gesetzt, an welcher der Anschluss an das Kanalrohr oder Auffangbecken vorhanden ist.
Optimalerweise ist der Anschluss für Anschluss mit DN 100 geeignet.

Passend für:

• Hexaline
• Hexaline 2.0

Vorteile:

• stabiler Kunststoff
• einfache Montage
• bequemer Einbau
• unauffällig

Lieferform: 1 x ACO Self® Vertikalablaufanschluss

Farbe:Schwarz

Maße: Für Anschluss DN100
