ACO Self® Entwässerung – Baukasten
Das Baukastensystem der ACO Self® Entwässerung verbindet beste Qualität mit hochwertigem Design. Alle Rinnen und Roste lassen sich beliebig kombinieren. Die Rostabdeckungen sind Pkw-befahrbar und werden den Ansprüchen rund ums Haus gerecht. Die unterschiedlichen Oberflächen passen zu hochwertigen Pflasterarbeiten und bieten vielfältige Gestaltungsmöglichkeiten.
Rinnenkörper aus Polymerbeton – Euroline
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
Abmessungen
- Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
- Länge 500[mm], Breite 118[mm], Höhe 97[mm]
Rinnenkörper aus Polymerbeton - Euroline mit Stutzen
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
- 1 m Rinnenelement mit eingeformtem Stutzen DN 100 für den Anschluss an die Grundleitung
- Geruchsverschluss mit integriertem Laubfang nachträglich einsetzbar
Abmessungen
- Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
Einlaufkasten ohne Rost
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
- 0,5 m Einlaufkasten mit integriertem Schlammeimer für eine komfortable Reinigung
- Geruchsverschluss optional einsetzbar
- Ablauföffnung DN 100
- Nicht für die Euroline 60 Flachrinne geeignet
Abmessungen
- Länge 500[mm], Breite 118[mm], Höhe 300[mm]
Rinnenkörper aus Kunststoff - Hexaline
Produktvorteile
- Rinnenkörper aus Kunststoff (PP)
- Anpflasterkante
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Verschiebe- und Spreizsicherung
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. PKW-befahrbar
- Schnittführung ermöglicht Sägen von Halbmeterelementen
- 8 ausschlagbare Anschlusspunkte für den Vertikalablaufanschluss
- Einbauanleitung direkt auf jeder Rinne
Abmessungen
- Länge 1000 [mm], Breite 129 [mm], Höhe 80 [mm]
Standard-Roste
Produktinformationen
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
Maschenrost 30/10:
| Material | Länge (mm) | Breite(mm) | Klasse | Maß der Einlauföffnung (mm) | Einlaufquerschnitt | Artikel-Nr. |
| Stahl verzinkt | 1000 | 118 | Pkw-befahrbar | 9 | 729 | 310310 |
| Stahl verzinkt | 500 | 118 | Pkw-befahrbar | 9 | 729 | 310311 |
Stegrost:
| Material | Länge(mm) | Breite (mm) | Klasse | Maß der Einlauföffnung (mm) | Einlaufquerschnitt | Artikel-Nr. |
| Stahl verzinkt | 1000 | 118 | Pkw-befahrbar | 12 | 468 | 38516 |
| Stahl verzinkt | 500 | 118 | Pkw-befahrbar | 12 | 468 | 38517 |
Rutschhemmender Microgrip- Rost aus Kunststoff | 1000 | 118 | Pkw-befahrbar | 8 | 254 | 319250 |
Rutschhemmender Microgrip- Rost aus Kunststoff | 500 | 118 | Pkw- befahrbar | 8 | 254 | 319251 |
Gusseisenrost:
| Material | Länge (mm) | Breite (mm) | Klasse | Maß der Einlauföffnung | Einlaufquerschnitt | Artikel-Nr. |
| Gusseisen EN-GJS | 500 | 118 | B 125 | 12 | 470 | 310309 |
Kombistirnwand:
- für Rinnenanfang und Rinnenende
- aus Polypropylen
- ohne Stutzen
- Farbe: schwarz
Passend nur für Hexaline, Hexaline 2.0 und Euroline.
Stirnwand:
- für Rinnenende
- aus Polypropylen
- mit Stutzen DN 100
- Farbe: schwarz
Passend nur für Hexaline, Hexaline 2.0 und Euroline.
Vertikalablaufanschluss:
- für Anschluss DN 100
- Farbe: schwarz
Passend nur für Hexaline und Hexaline 2.0.

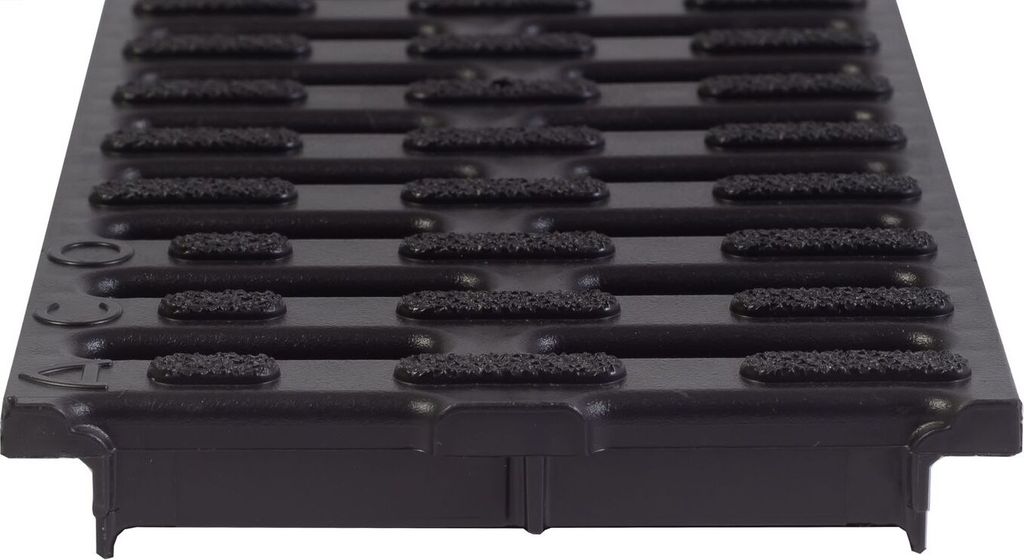

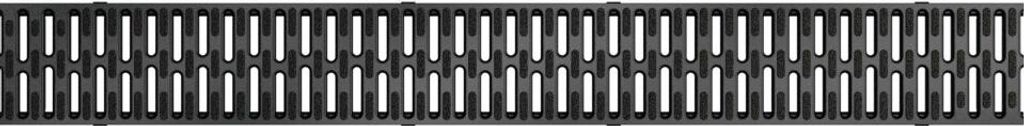

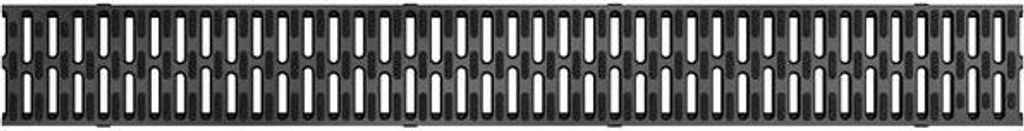

ACOSelf® Stegrost Microgrip aus Kunststoff mit rutschhemmender Oberfläche 100cm Art. Nr. 319250

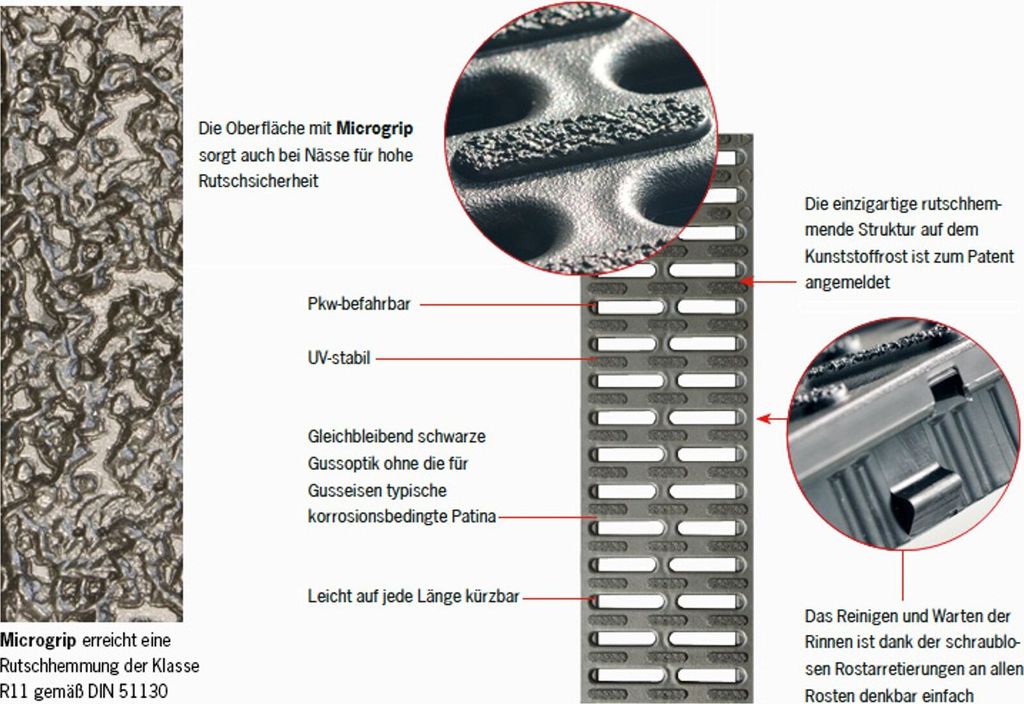

Dieser ACO Self® Stegrost passt zu dem Rinnenkörper der ACO Entwässerungssysteme: Euroline, Hexaline 2.0, Standardline und Highline. Aus Kunststoff gefertigt und mit einer rutschhemmender Oberfläche ausgestattet, ist dieser ACO Self® Stegrost eine gute Ergänzung im Bereich von Terrassen und Hauseingängen. Dort können bei Feuchtigkeit glatte Oberflächen schnell zur Rutschpartie werden. Mit dem Kunststoffrost aus Microgrip bietet ACO erstmals eine rutschhemmende Abdeckung für Entwässerungssysteme rund ums Haus! Selbst bei hoher Feuchtigkeit ist für Trittsicherheit gesorgt und auch nach starker Beanspruchung durch das Überfahren mit dem Pkw behält der Kunststoffrost seine rutschhemmende Eigenschaft.

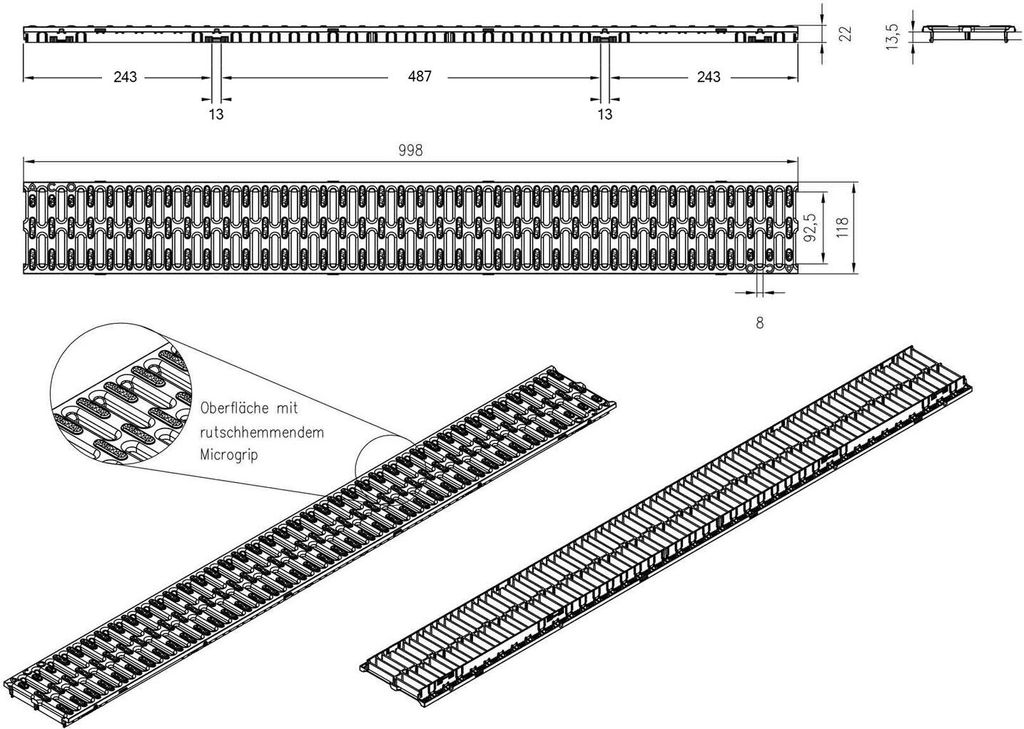

Technische Details ACO Self® Microgrip Kunststoffrost:
· Baulänge: 99,8cm
· Baubreite: 11,8cm
· Material: Kunststoff
· Einlaufquerschnitt: 254cm²/m
· Rutschhemmung Klasse R11 gemäß DIN 51130
· Pkw befahrbar
· schraublose Rostarretierung
Vorteile ACO Self® Microgrip Kunststoffrost:
· frostbeständig
· schraublose Arretierung
· sehr große Trittsicherheit, auch bei hoher Feuchtigkeit
· passend für folgende ACO Rinnenkörper: Hexaline 2.0, Euroline, Standardline, Highline
Im Lieferumfang enthalten:
1x ACO Self® StegrostMicrogrip aus Kunststoff 100cm Art. Nr. 319250 EAN: 4002626503275
Hinweis: Bitte beachten, dass gewisse Produkteigenschaften einen sachgemäßen Einbau voraussetzen. Bei unsachgemäßem Einbau der Rinne, kann die Stabilität und/oder Tragfähigkeit von Rinne und auch Rost beeinträchtigt werden. (siehe Grafik zur Veranschaulichung)

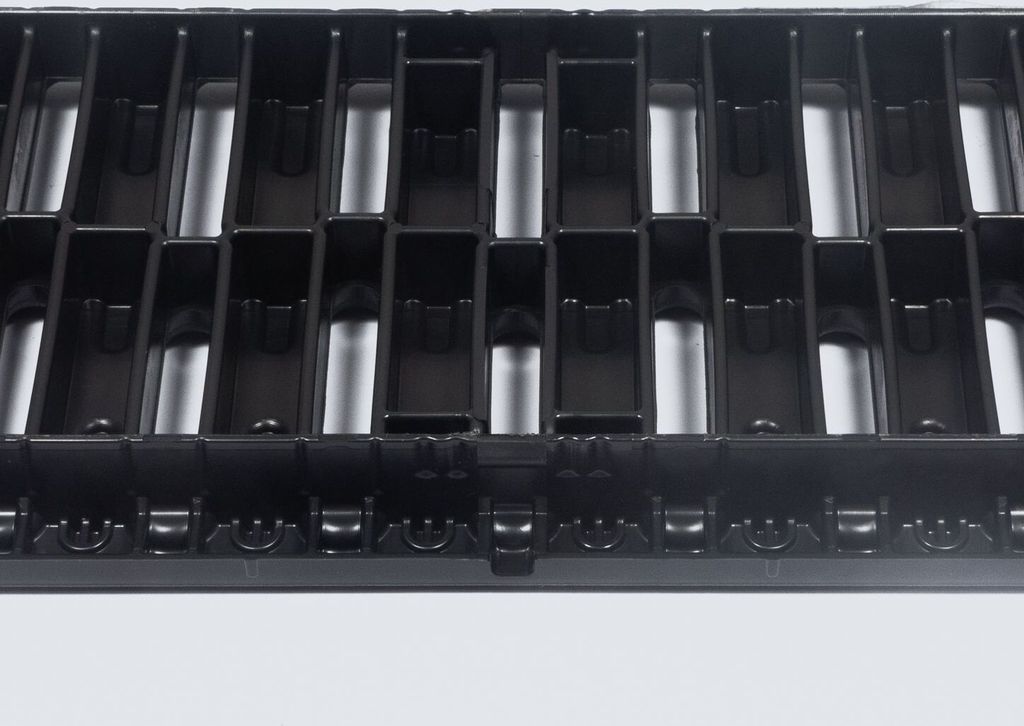

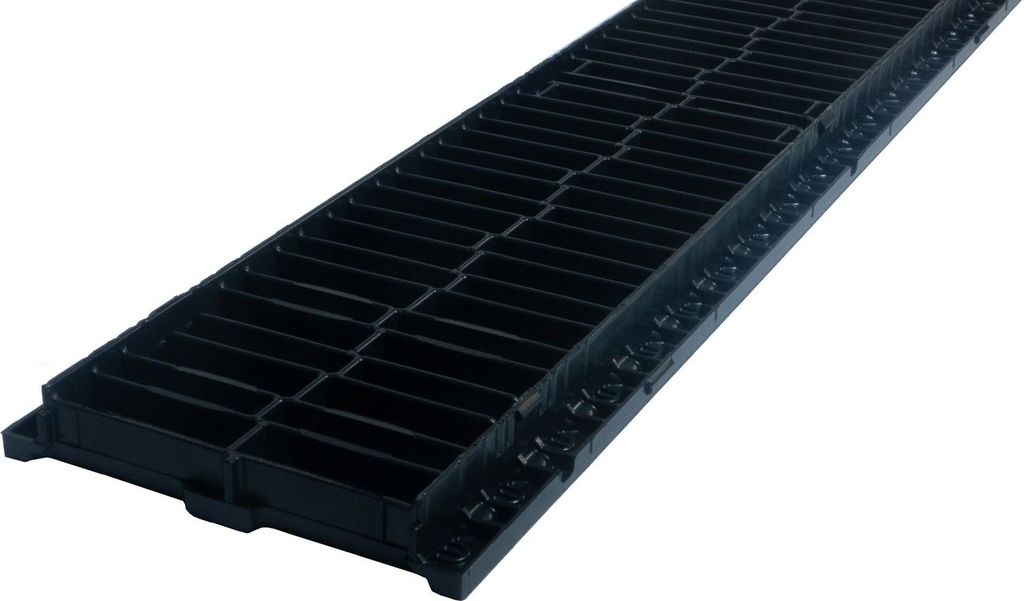

Kunststoffrost 1M für Hexaline 2.0 Self ACO
Der HEXALINE 2.0 Rinnenrost von ACO für den Bau von linearen Entwässerungssystemen.
Eigenschaften:
- Frostbeständigkeit
- Günstiges
- Glatte Oberfläche erschwert das Absetzen von Schmutz
- Schraubenlos
- Aufklipsbare Befestigung der Roste
- ACO Katalog Nr.: 319250
- Gewicht: 0,32 kg
- Lange: 100 cm
- Breite: 11,8 cm
- Einlauföffnung: 0,8 cm
Widerstandsfähigkeit gegen extreme Bedingungen: Unser Hexaline 2.
Microgrip-Technologie: Ausgestattet mit der innovativen Microgrip-Technologie, bietet der Rost außergewöhnliche Anti-Rutsch-Eigenschaften, die auch an regnerischen Tagen für Sicherheit sorgen. Ihr Außenbereich bleibt sicher und einfach zu nutzen.
Effiziente Wasserableitung: Dank seiner großen Einlauffläche fängt der Hexaline 2.0 Rost das Regenwasser effektiv auf und leitet es in die Mulde ab, wodurch Wasseransammlungen und Pfützenbildung verhindert werden.
Universeller Einsatz: Ideal für den Einsatz vor Hauseingängen, auf Terrassen, entlang von Einfahrten, Terrassen und in Fußgängerzonen. Sein vielseitiges Design und seine Funktionalität machen ihn zu einem perfekten Begleiter für eine Vielzahl von Außenbereichen.
Einfacher Einbau: Die einfache und schnelle Installation macht das Gitter ideal für alle, die Wert auf Effizienz und Komfort legen.
Spezifikationen:
- Material: Hochwertiger Kunststoff
- Widerstandsfähigkeit: Frost, Korrosion, UV-Strahlen
- Technologie: Microgrip
- Anwendungen: Eingänge, Terras

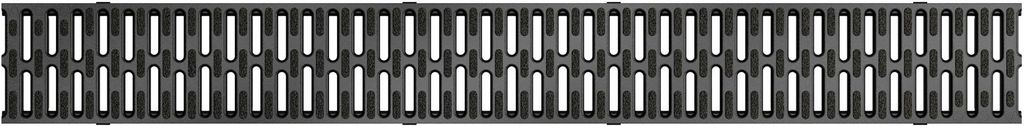

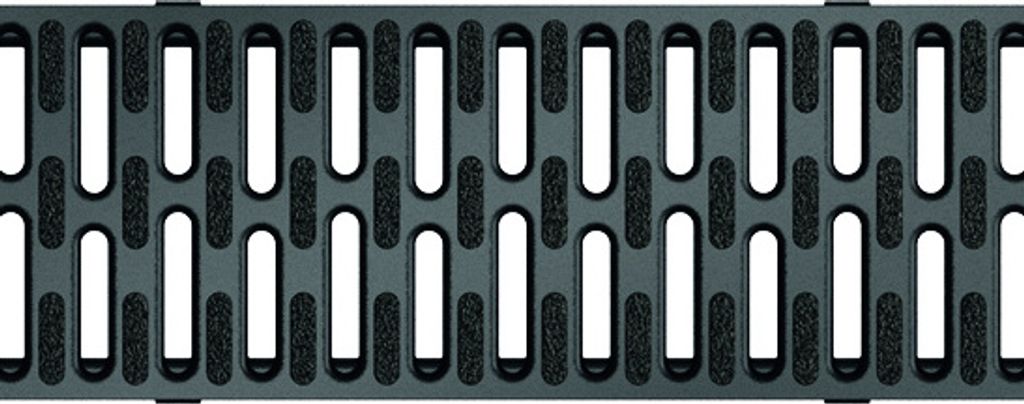

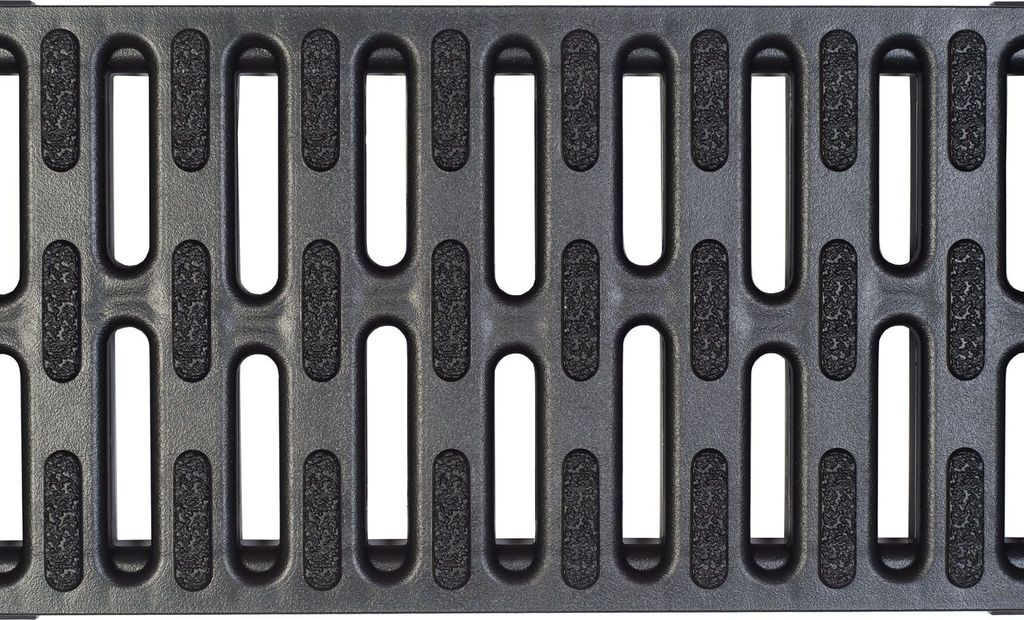

ACO Self Stegrost Kunststoff (schwarz), rutschhemmender Microgrip
mit rutschhemmenden Microgrip R11 gemäß DIN 51130
entspricht DIN EN 1433/ZA, PKW-befahrbar
Passend für Rinnenkörper:
Euroline
Hexaline 2.0
Highline
Technische Daten:
Nennweite: 100 mm
Baulänge: 1000 mm
Baubreite: 118 mm
Einlaufquerschnitt: 254 cm²/m
Menge/Einheit: .... Stk
Artikelnr.: 319250
