ACO Self® Entwässerung – Baukasten
Das Baukastensystem der ACO Self® Entwässerung verbindet beste Qualität mit hochwertigem Design. Alle Rinnen und Roste lassen sich beliebig kombinieren. Die Rostabdeckungen sind Pkw-befahrbar und werden den Ansprüchen rund ums Haus gerecht. Die unterschiedlichen Oberflächen passen zu hochwertigen Pflasterarbeiten und bieten vielfältige Gestaltungsmöglichkeiten.
Rinnenkörper aus Polymerbeton – Euroline
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
Abmessungen
- Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
- Länge 500[mm], Breite 118[mm], Höhe 97[mm]
Rinnenkörper aus Polymerbeton - Euroline mit Stutzen
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
- 1 m Rinnenelement mit eingeformtem Stutzen DN 100 für den Anschluss an die Grundleitung
- Geruchsverschluss mit integriertem Laubfang nachträglich einsetzbar
Abmessungen
- Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
Einlaufkasten ohne Rost
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
- 0,5 m Einlaufkasten mit integriertem Schlammeimer für eine komfortable Reinigung
- Geruchsverschluss optional einsetzbar
- Ablauföffnung DN 100
- Nicht für die Euroline 60 Flachrinne geeignet
Abmessungen
- Länge 500[mm], Breite 118[mm], Höhe 300[mm]
Rinnenkörper aus Kunststoff - Hexaline
Produktvorteile
- Rinnenkörper aus Kunststoff (PP)
- Anpflasterkante
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Verschiebe- und Spreizsicherung
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. PKW-befahrbar
- Schnittführung ermöglicht Sägen von Halbmeterelementen
- 8 ausschlagbare Anschlusspunkte für den Vertikalablaufanschluss
- Einbauanleitung direkt auf jeder Rinne
Abmessungen
- Länge 1000 [mm], Breite 129 [mm], Höhe 80 [mm]
Standard-Roste
Produktinformationen
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
Maschenrost 30/10:
| Material | Länge (mm) | Breite(mm) | Klasse | Maß der Einlauföffnung (mm) | Einlaufquerschnitt | Artikel-Nr. |
| Stahl verzinkt | 1000 | 118 | Pkw-befahrbar | 9 | 729 | 310310 |
| Stahl verzinkt | 500 | 118 | Pkw-befahrbar | 9 | 729 | 310311 |
Stegrost:
| Material | Länge(mm) | Breite (mm) | Klasse | Maß der Einlauföffnung (mm) | Einlaufquerschnitt | Artikel-Nr. |
| Stahl verzinkt | 1000 | 118 | Pkw-befahrbar | 12 | 468 | 38516 |
| Stahl verzinkt | 500 | 118 | Pkw-befahrbar | 12 | 468 | 38517 |
Rutschhemmender Microgrip- Rost aus Kunststoff | 1000 | 118 | Pkw-befahrbar | 8 | 254 | 319250 |
Rutschhemmender Microgrip- Rost aus Kunststoff | 500 | 118 | Pkw- befahrbar | 8 | 254 | 319251 |
Gusseisenrost:
| Material | Länge (mm) | Breite (mm) | Klasse | Maß der Einlauföffnung | Einlaufquerschnitt | Artikel-Nr. |
| Gusseisen EN-GJS | 500 | 118 | B 125 | 12 | 470 | 310309 |
Kombistirnwand:
- für Rinnenanfang und Rinnenende
- aus Polypropylen
- ohne Stutzen
- Farbe: schwarz
Passend nur für Hexaline, Hexaline 2.0 und Euroline.
Stirnwand:
- für Rinnenende
- aus Polypropylen
- mit Stutzen DN 100
- Farbe: schwarz
Passend nur für Hexaline, Hexaline 2.0 und Euroline.
Vertikalablaufanschluss:
- für Anschluss DN 100
- Farbe: schwarz
Passend nur für Hexaline und Hexaline 2.0.

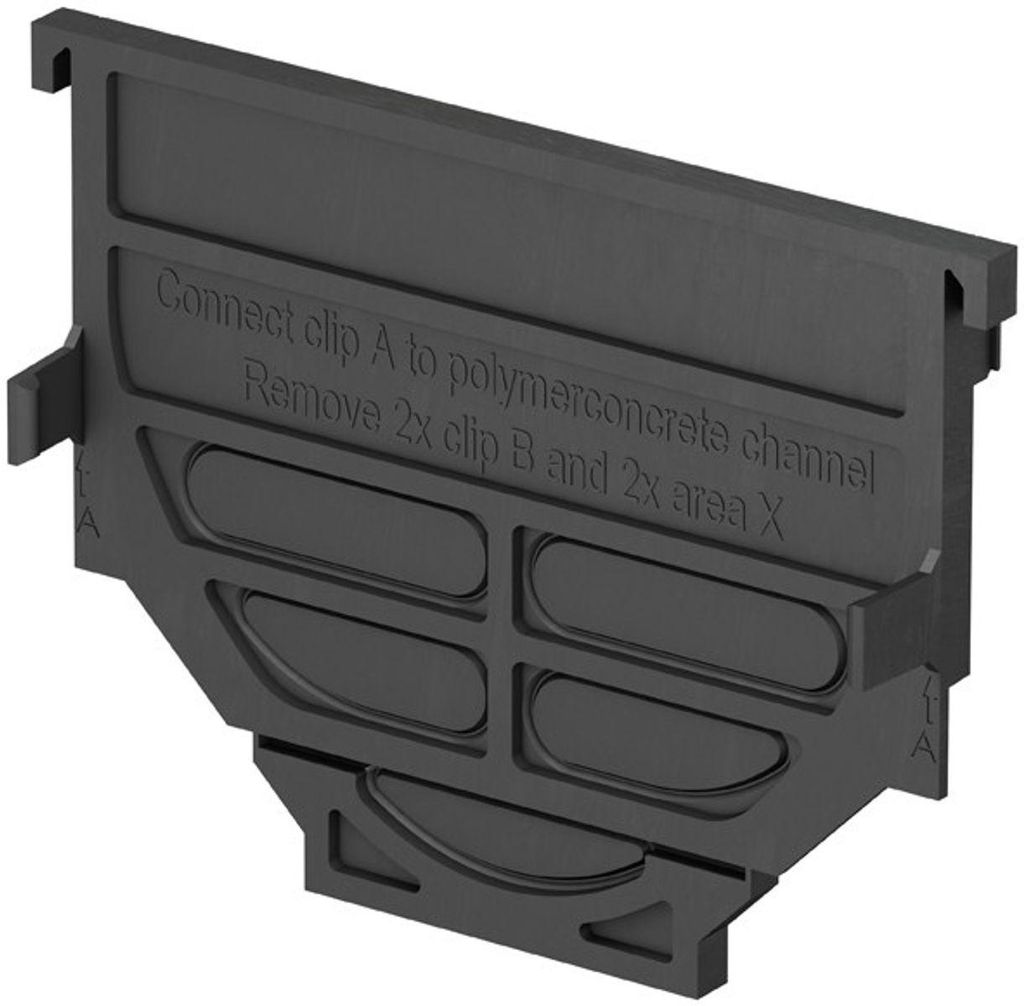

ACO Self Kombistirnwand Hexaline 2.0 und Standardline
Produktnummer: 0779301546
Die ACO Self® Entwässerungsrinne ist speziell auf den privaten Anwendungsbereich abgestimmt worden. Die Entwässerungsrinne ist Pkw-befahrbar und dadurch in vielen Bereichen wie z. B. Garagen, Hofeinfahrten, Terrassen, Gartenwegen und Hauseingängen einsetzbar. Hier wird Regen- und Schmutzwasser aufgenommen und gezielt abgeleitet.
Produktdetails:- Einsatzbereich: Außen
- Anwendungsbereich: Auffahrt, Hof, Garten, Terrasse
- Material: Kunststoff Polypropylen (PP)
- Maß: 129 x 97 x 25 mm (L x B x H)
- Farbe: schwarz
- Zubehör für: Hexaline, Hexaline 2.0, Euroline
- Weitere Eigenschaften: für Rinnenanfang und -ende
- Gewicht 30 g
- Herstellerinformationen: ACO Selbstbau Vertrieb GmbH | Am Ahlmannkai 1 | 24782 Büdelsdorf, Deutschland | : [email protected] | Herstellernr. 319288
Weiterführende Informationen zu "ACO Entwässerung Zubehör Kombistirnwand für Rinnenelement EuroLine und HexaLine"
Passendes Zubehör für EuroLine und HexaLine Rinnen
Die ACO Kombistirnwand ist ein passendes Zubehörteil für die ACO EuroLine und HexaLine Rinnen. Die schwarze, geschlossene Kombistirnwand ist für das Verschließen des Rinnenanfangs und des Rinnenendes geeignet. Sie besteht aus hochwertigem Polypropylen und ist ohne Stutzen. Optional können Sie bei geringem Entwässerungsvolumen die vorhandenen Vorformungen heraustrennen. Dadurch kann das Wasser auch über die Kombistirnseite ablaufen.
Zusammenfassung
- Kombistirnwand – passend für ACO EuroLine und HexaLine Rinnen
- Material: Polypropylen
- für Rinnenanfang und –ende
- ohne Stutzen
- Farbe: schwarz
- optionales Heraustrennen der Vorformungen für Ablauf des Wassers
ACO Self Hexaline 2.0 Kombistirnwand - Stirnwand für Rinnenanfang und Rinnenende Art. Nr. 319288
Die Stirnwand ist nur passend für ACO Hexaline 2.0 und Euroline Entwässerungsrinnen.
Die ACO Self Hexaline Kombistirnwand - Stirnwand wird an den Anfang und das Ende der Entwässerungsrinne gesetzt und schließt dadurch die Rinne ab.
Technische Daten Stirnwand:
· Material: Polypropylen
· Farbe: schwarz
· vorgestanzte Stirnwand, kann auch bei gekürzter Rinne eingesetzt werden
Produktvorteile:
· für Rinnenanfang und Rinnenende
· ohne Stutzen
Im Lieferumfang enthalten:
1x ACO Self Hexaline Kombistirnwand Art. Nr. 319288 - EAN: 4002626505422
Beschreibung:
ACO Stirnwand für Rinnen Endstück Kombistirnwand für Euroline und Hexaline
Eigenschaften:- Die Stirnwand ist nur passend für ACO Hexaline 2.0 und Euroline Entwässerungsrinnen
- Material: Polypropylen
- Farbe: schwarz
Lieferumfang:- 1x Stirnwand für Entwässerungsrinnen
ACO Self® Kombistirnwand
ist für das verschließen des Rinnenanfangs- und Endes geeignet.
Passend für:
- Hexaline
- Hexaline 2.0
- Euroline
Vorteile:
- stabiler Kunststoff
- einfache Montage
- unauffällig
Lieferform: 1 x 1 Kombistirnwand
Farbe: Schwarz
Material: Polypropylen
Kombistirnwand A/E schwarz fuer Hexaline 2.0 und Euroline
Passend für
Hexaline 2.0
Euroline
Beschreibung
Für Rinnenanfang und Rinnenende
Ohne Stutzen
Farbe: Schwarz
Material: Kunststoff (PP)
