Wissenswertes über Scharniere
Scharniere werden überall dort eingesetzt, wo eine Klappe oder Tür beweglich befestigt werden soll. In diesem Ratgeber erfährst du alles über verschiedene Arten von Scharnieren und ihre Verwendung.
1. Funktion und Verwendung von Scharnieren
Scharniere sind drehbare Gelenke, die eingesetzt werden, um zwei feste Bauteile beweglich miteinander zu verbinden. Das Scharnier sorgt dafür, dass eine Komponente von der anderen weggeklappt werden kann, ohne dass sie dafür losgelöst werden muss. Häufige Einsatzorte für Scharniere sind zum Beispiel
- Türen an oder in Gebäuden und Fahrzeugen,
- aufklappbare Fenster,
- Möbel mit Türen und Klappen
- oder Kisten, Truhen und Schatullen mit befestigtem Deckel.
Je nach Einsatzzweck gibt es dabei Scharniere mit einem Gelenk, bei denen sich die damit verbundenen beweglichen Teile auf festen Kreisbahnen bewegen, und Mehrgelenkscharniere, mit denen auch andere Bahnkurven erzeugt werden können. Scharniere dienen zudem oft als dekorativer Beschlag für Behälter und Klappen.
1.1 Aufbau eines Scharniers
Da es Scharniere in den unterschiedlichsten Ausführungen gibt, können sie im Aussehen und Aufbau variieren. Dennoch sind zumindest die meisten Eingelenkscharniere nach einem gewissen Grundaufbau konzipiert. Die einfachsten Scharniere bestehen aus zwei Lappen, die jeweils auf einer Seite eingerollt sind oder an denen Laschen befestigt sind. Diese werden mit einem Stift zusammengesteckt, welcher als die Achse funktioniert, um die sich die Lappen drehen. An den Lappen befinden sich außerdem Befestigungsmöglichkeiten, meist in Form von Löchern für Schrauben. Je nachdem, ob der Stift zwischen den Laschen herausgezogen werden kann oder nicht, spricht man von trennbaren oder untrennbaren Scharnieren.
Bestandteile eines einfachen Eingelenkscharniers
1.2 Scharnier versus Band
Wer nach Scharnieren sucht, wird immer wieder auch auf die Begriffe Band beziehungsweise Scharnierband treffen. Oft werden diese Bezeichnungen gerade in Produktbeschreibungen synonym mit Scharnier verwendet. Allerdings gibt es die Unterscheidung, dass mit „Band“ in der Regel Scharniere für Türen, Fenster und Kisten gemeint sind, während „Scharnier“ vor allem für Möbelscharniere genutzt wird. Der Begriff Band kommt daher, dass hier traditionell ein Stahlband an einer Angel drehbar befestigt wird. Das Band entspricht dabei dem Scharnierlappen und wird vor allem aufgrund seiner Länge so bezeichnet.
Bänder wie zum Beispiel Türbänder haben dieselbe Schwenkfunktion wie Möbelscharniere. Allerdings sind erstere meist trennbar konzipiert, während letztere nicht getrennt oder ausgehängt werden können.
2. Arten von Scharnieren
Bei den bisher beschriebenen Unterscheidungen zwischen Scharnier und Band sowie trennbaren und untrennbaren Scharnieren ging es um gröbere Unterteilungen im Aufbau und in der Konzipierung von Scharnieren. In diesem Abschnitt wollen wir nun speziellere Scharniertypen beschreiben und auf besondere Funktionen eingehen, durch die sich Scharniere voneinander unterscheiden können.
2.1 Scharniertypen
Für bestimmte Einsatzwecke werden oft spezielle Typen oder Modelle von Scharnieren verwendet, welche für die jeweilige Verwendung konzipiert wurden. Einzelne Scharniere innerhalb dieser Typen kommen in unterschiedlichen Ausführungen und Designs vor und können optisch deutlich von den gezeigten Abbildungen abweichen. Wichtig für die Kategorisierung sind hier die Grundkonstruktion, die Anbringung und typische Verwendungsweisen.
Einfache gerollte Scharniere
Diese Art von Scharnier stellt sozusagen das Ausgangsmodell dar. Die beiden Lappen sind jeweils gerollt und mit Löchern für Schrauben versehen. Einfache Scharniere sind oft untrennbar mit einem vernieteten Stift verbunden. Sie können für vielfältige Zwecke verwendet werden, zum Beispiel für einfache Möbel oder Kisten. Besonders kleine Varianten davon werden oft für Schatullen benutzt.
Türbänder
Türbänder sind Scharniere, die besonders oft verwendet werden, um Türen an einem Rahmen zu befestigen. Sie bestehen meist aus einer Achse und zwei Buchsen oder Rollen. Diese sind häufig trennbar miteinander verbunden, damit die Tür ausgehängt werden kann. An den Buchsen sind meist gelochte Metallbänder befestigt. An Metallrahmen werden die Buchsen zum Teil auch angeschweißt. Eine spezielle Art der Türbänder sind sogenannte Einbohrbänder, bei denen die Buchsen direkt mit Schrauben verbunden sind, die in den Türrahmen hineingeschraubt werden.
Klavierbänder
Diese Stangenscharniere sind eine verlängerte Variante einfacher Scharniere, bei denen zwei lange Blechstreifen in abwechselnden Abschnitten um die Drehachse gerollt sind. Wie der Name schon sagt, werden sie vor allem für die Befestigung von Klavierdeckeln eingesetzt, sie finden aber auch bei Möbeltüren Verwendung.

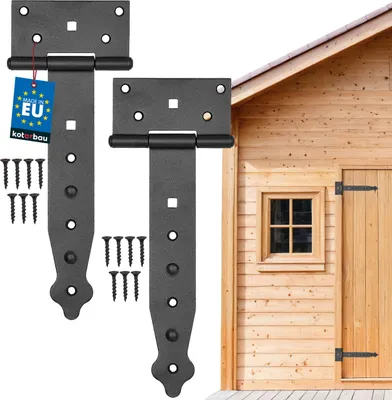

Kreuzgehänge
Diese Scharniervariante besteht aus einem Band und der sogenannten Klobe (kürzere Basis), die in einer T-Form miteinander verbunden sind.Kreuzgehänge werden zum Beispiel benutzt, um Gartentore am Rahmen zu befestigen. Auch für Kistendeckel werden sie oft eingesetzt. Eine spezielle Variante davon sind sogenannte Torangeln, bei denen das Band durch eine Schraube ersetzt wird, die in den Torflügel hineingeschraubt wird.
Leiterbänder
Diese Art von Scharnier ist speziell für die Montage von Stehleitern konzipiert. Es wird oben zwischen zwei Leiterholmen befestigt, damit diese voneinander weggeklappt werden können.

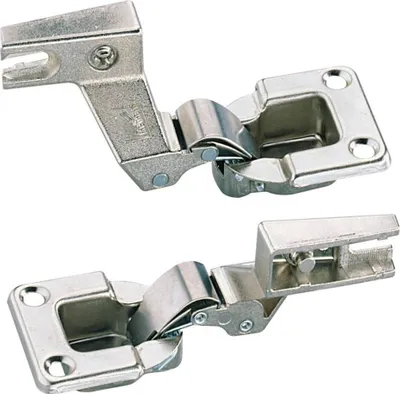

Topfscharniere
Diese Scharniere bestehen aus einem Topf (im Bild rechter Teil) und einem Bandarm, der auf einer Grundplatte befestigt ist. Topfbänder wurden entwickelt, damit sie unsichtbar eingesetzt werden können. Sie finden häufig im Möbelbau Einsatz und werden etwa auf der Innenseite von Schranktüren montiert. Der unsichtbare Effekt wird dadurch erreicht, dass der Topf in den Untergrund eingelassen wird. Außerdem hat das Scharnier mehrere Gelenke und Drehachsen, damit kein Spalt zwischen Tür und Basis entsteht.
Aufschraubscharniere
Wenn keine Topfbohrung möglich ist, kann auch ein Aufschraubscharnier verwendet werden. Dieses wird ebenfalls meist für Möbel verwendet und an der Türinnenseite unsichtbar angebracht. Im Gegensatz zum Topfscharnier wird es aber nicht eingelassen, sondern wie der Name schon sagt, auf Tür und Basis aufgeschraubt.
2.2 Spezielle Features
Innerhalb der verschiedenen Scharniertypen kann es für einzelne Modelle Unterschiede anhand von speziellen Ausstattungsmerkmalen geben, die dem Scharnier besondere Eigenschaften verleihen.
- Scharniere mit Klemmfunktion: Klemmscharniere, auch feststellbare Scharniere genannt, sind an der Achse mit einem Klemmhebel ausgestattet. Durch diesen kann das Scharnier in einer Position festgestellt werden. Dies ist dann von Nutzen, wenn eine Tür oder Klappe nicht zufallen soll.
- Scharniere mit Rastfunktion: Diese Scharniere können ebenfalls in einer Position verharren. Dies geschieht, indem sie in bestimmten Winkelstellungen einrasten. Die Anzahl der Rastpunkte ist vordefiniert und hängt vom einzelnen Modell ab.
- Scharniere mit einstellbarer Friktion: Auch die sogenannten Drehmomentscharniere können in einer Position festgestellt werden. In diesem Fall wird dafür eine Zylinderschraube verwendet. Der Vorteil ist, dass das Scharnier sicher in jeder beliebigen Position festgemacht werden kann. Allerdings wird dabei immer ein Innensechskantschlüssel zum Verstellen benötigt.

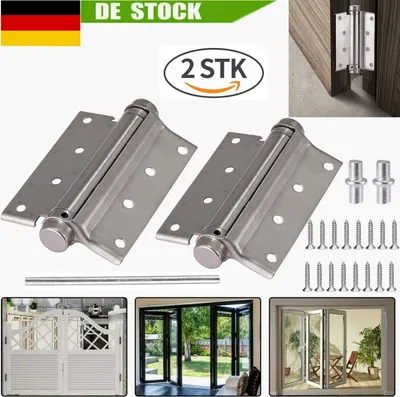

- Federscharniere: Scharniere können mit einer Feder ausgestattet sein, die einen selbstschließenden oder -öffnenden Effekt erzeugt. Diese erleichtern zum Beispiel das Öffnen von schweren Deckeln oder Türen oder helfen dabei, Klappen geschlossen zu halten. Bei modernen Küchenschränken wird oft eine sogenannte Soft-Close-Funktion verbaut, bei der Scharniere mit Federn und Dämpfungen ausgestattet sind, sodass sie sich nach einem Anstoßimpuls von selbst langsam und sehr leise schließen.
3. Kaufkriterien
Wenn du auf der Suche nach einem passenden Scharnier für dein Handwerkerprojekt bist, solltest du beim Kauf auf die folgenden Punkte achten.
Einsatzzweck
Dass einige Arten von Scharnieren oft für bestimmte Zwecke verwendet werden, hat seinen Grund: Wähle am besten einen Scharniertyp, der sich für die von dir vorgesehene Einsatzweise bewährt hat, also etwa ein Türband, wenn du eine Tür beweglich an einem Rahmen befestigen möchtest.
Zierscharnier mit antikem Design
Design
Scharniere erfüllen nicht immer nur eine praktische Funktion, sondern können auch als Zierelemente dienen. Gerade als Beschlag von außen können sie zum richtigen Hingucker werden. Deshalb gibt es Bänder in einer Vielfalt an verschiedenen Formen und Farben. Wenn du ein Möbelstück, eine Truhe oder eine Tür im Vintagelook mit einem Scharnier versehen willst, bieten sich zum Beispiel Modelle mit schnörkeligen Verzierungen an den Lappen an. Selbst der Stift kann mit schicken Zierköpfen verziert sein. Für einen modernen und dezenten Look bei Möbeln hingegen bieten sich unsichtbar angebrachte Scharniere an.
Material
Die meisten Scharniere sind aus Metall gefertigt, zum Teil findest du aber auch Kunststoffvarianten. Günstige Modelle bestehen zum Beispiel aus Aluminium und reichen meist vollkommen aus, wenn sie im Innenraum verwendet werden. Teurere Metalle wie etwa Messing können hochwertiger wirken. Für außen und für feuchte Räume solltest du Scharniere aus einem Material verwenden, welches nicht rostet. Besonders beliebt ist hier Edelstahl.
Befestigung
Mache dir vor dem Scharnierkauf bewusst, wie du es festmachen möchtest und kannst. Die meisten Scharniere werden mit Schrauben oder Nägeln an Holzteilen angebracht und haben dafür vorgesehene Löcher. Für Einbohrbänder oder Topfscharniere muss ein passendes Loch in die Basis gebohrt werden. Wenn du Metallteile miteinander verbinden willst, kannst du auch ein Scharnier wählen, welches angeschweißt werden kann.
Tragkraft
Achte außerdem darauf, dass dein Scharnier auch stark genug ist, die einzelnen Teile zu halten. Je größer und schwerer eine Tür oder Klappe ist, desto größer und stärker sollte auch das Scharnier sein. Für besonders schwere Teile gibt es spezielle Schwerlastscharniere. Wenn du mehrere Scharniere verwendest, verteilt sich die Last darauf.
4. FAQ
Was für Scharniere gibt es?
Scharniere gibt es in unzähligen Ausführungen für alle möglichen Arten von Klappen und beweglichen Elemente. Manche davon sind besonders für spezielle Zwecke, etwa für Möbel, Türen oder Kistendeckel, geeignet. Grob unterscheidet man zwischen bestimmten Eigenschaften wie trennbaren und untrennbaren Scharnieren oder der Anzahl an Gelenken. In unserem Ratgeber.
Wie finde ich das richtige Scharnier?
Bei der Auswahl eines Scharniers solltest du zunächst danach gehen, wo du es montieren möchtest. Es gibt Scharniere, die speziell für bestimmte Einsatzzwecke und Orte wie an Türen oder zum Möbelbau konzipiert sind. Wichtig ist außerdem, dass du für den Einsatz im Außenbereich ein nichtrostendes Material wählst. Auch das Design spielt in vielen Fällen eine Rolle. Scharniere können dabei unsichtbar angebracht werden oder aber auch als Designelement mit aufwendigen Verzierungen dienen.
Wie viele Scharniere brauche ich?
Wie viele Scharniere für ein Projekt benötigt werden, hängt von der Größe der Bauteile, ihrem Gewicht und von der Größe und Traglast der Scharniere ab. Für größere, schwerere Teile werden entweder mehr oder stärkere Scharniere benötigt. Gewöhnliche Holztüren im Innenbereich mit um die zwei Meter Höhe werden zum Beispiel meist mit zwei Scharnieren befestigt.
