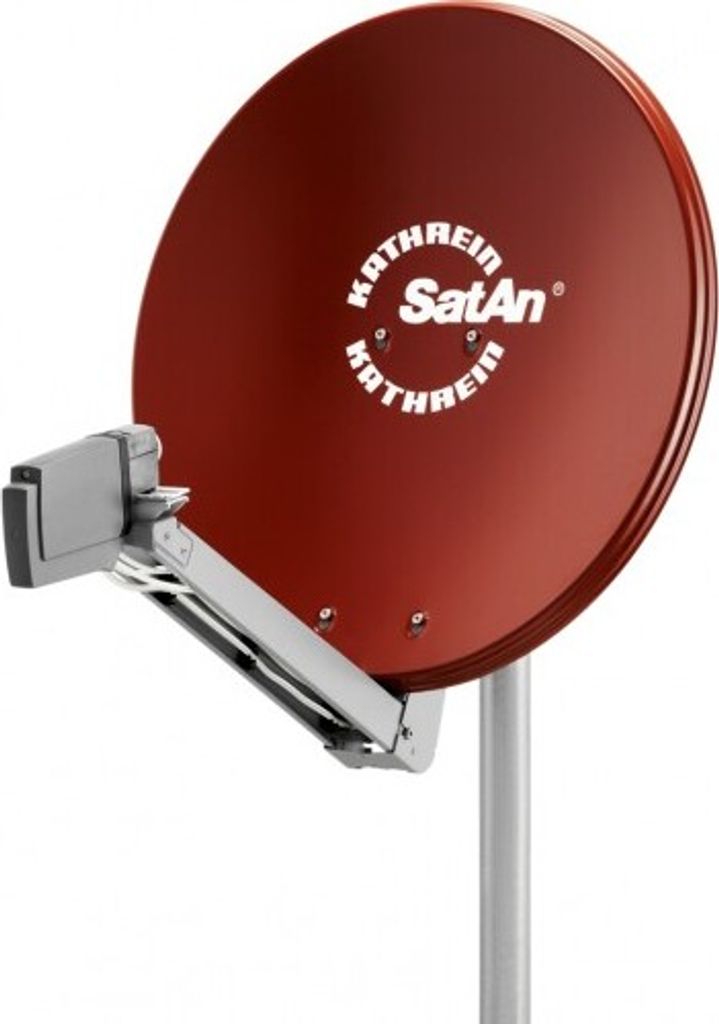

Kathrein CAS 80 SAT Spiegel rotbraun

Kathrein hat seine seit Jahren bewährte CAS 75-Serie verbessert und weiterentwickelt. Die neue Offset-Parabolantenne CAS 80 zeichnet sich durch höchste Funktionalität, erheblich verbesserter Montagefreundlichkeit und anspruchsvolles Design aus. Leistungs- und Ausstattungsmerkmale der neuen CAS 80-Serie sind z. B.: Austauschbare Multifeed-Adapterplatte und patentierte Schwenkmöglichkeit Klappbarer Tragarm - erspart Platz beim Transport und erhöht den Tragekomfort für den Monteur Bewährtes Schlüsselloch-Einhängeprinzip Reflektor in hochfester Aluminium-Ausführung, pulverbeschichtet Hohe Stabilität des Reflektors durch vergrößerten Abstand der durch Prägung verstärkten Schlüssellöcher Mast- und Schließschelle aus 3 mm feuerverzinktem Stahl, Gewindebügel aus Edelstahl Optimale elektrische Daten durch Offset-Speisung bei geringsten mechanischen Abmessungen Bitte beachten Sie, dass die SAT-Schüssel ohne LNB und Masthalter ausgeliefert wird! Abbildung symbolisch!

Kathrein CAS 80 Offset-Parabolantenne (Satelliten-Antenne, multifeedfähig) rot

Die Kathrein CAS 80 ist eine erstklassige Offset-Parabolantenne, die sich durch ihre hochwertige Qualität und Zuverlässigkeit auszeichnet. Mit einem Durchmesser von 75 cm bietet sie eine optimale Signalqualität, die sowohl für den privaten als auch für den professionellen Einsatz geeignet ist. Diese Satellitenschüssel wurde speziell entwickelt, um vielseitige Anwendungsbereiche abzudecken, und ist ideal für alle, die Wert auf herausragenden Empfang legen.

Hochwertige Verarbeitung für langlebige Nutzung

Die Kathrein CAS 80 erfüllt höchste Ansprüche an Material und Verarbeitung. Ihr Reflektor ist aus robustem, pulverbeschichtetem Aluminium gefertigt, was für eine hervorragende Signalübertragung sorgt. Diese Eigenschaften machen sie besonders widerstandsfähig gegenüber Witterungseinflüssen.

Multifeed-Funktionalität für vielseitigen Empfang

Ein herausragendes Merkmal der Kathrein CAS 80 ist die multifeedfähige Technologie, die es Ihnen ermöglicht, mehrere Satelliten gleichzeitig zu empfangen. Mit der patentierten Schwenkmöglichkeit der Multifeed-Adapterplatte wird die Installation und Anpassung der Antenne zum Kinderspiel. Die Montage ist sowohl zeitsparend als auch benutzerfreundlich gestaltet, sodass Sie im Handumdrehen auf Ihre Lieblingssender zugreifen können.

Technische Daten der Kathrein CAS 80

• Reflektorgröße: 75 cm
• Material: Aluminium, Stahlblech, Zink-Druckguss
• Farbe: Rotbraun
• Maximale Anzahl an Koaxialkabeln: 8

Stylisches Design und einfache Installation

Die rotbraune Farbe der Kathrein CAS 80 sorgt nicht nur für ein ansprechendes Aussehen, sondern passt sich auch harmonisch in jede Umgebung ein. Zudem kommen die mitgelieferten Schnappkabelhalter ins Spiel, mit denen bis zu acht Koaxialkabel sicher und ordentlich befestigt werden können. Dies ermöglicht eine saubere und strukturierte Verkabelung, sodass Sie keine langfristigen Probleme mit Kabelsalat erwarten müssen.

Die Kathrein CAS 80 ist somit die ideale Wahl für alle, die auf der Suche nach einer zuverlässigen und einfach zu installierenden Satellitenantenne sind, die sowohl Robustheit als auch ein stylisches Design bietet.

Durch eine passende Ausrichtung der Antenne können Sie das volle Potenzial der Multifeed-Funktionalität ausschöpfen.

Sicherheitshinweis: Stellen Sie sicher, dass die Antenne sicher montiert ist, um Risiken durch Wind und Wetter zu vermeiden. Überprüfen Sie regelmäßig die Halterungen und Kabelverbindungen.

• Kathrein CAS 80 - Diese Offset-Parabolantenne bietet erstklassige Qualität und Zuverlässigkeit für Ihren Satellitenempfang.
• Multi-feedfähig - Mit dieser Antenne können Sie mehrere Satelliten gleichzeitig empfangen, ohne die Ausrichtung ändern zu müssen.
• 75 cm Größe - Die optimale Größe für klare Signale und eine zuverlässige Verbindung zu Ihren Lieblingssendern.
• Aluminium Reflektormaterial - Für eine hervorragende Signalqualität und Langlebigkeit, selbst unter widrigen Witterungsbedingungen.
• Rotbraune Farbe - Ein stilvolles Design, das sich nahtlos in Ihre Umgebung einfügt und gleichzeitig leistungsstark ist.

Die Kathrein CAS 80 Satellitenschüssel in der Farbe rotbraun ist multifeedfähig und sorgt auch bei schlechten Empfangsverhältnissen, dank höchster Qualität, für perfekten Satelliten-Empfang.

Artikelmerkmale

• Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
• Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
• Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
• Mastbefestigung aus Stahlblech, feuerverzinkt
• Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
• Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (z. B. ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden
• Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich
• Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
• Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M8) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
• Hoher Montagekomfort: Komplett vormontiert, Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW 13, beidseitige Elevationsskala, minimale Abmessungen des Tragarms durch Klappgelenk
• Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Technik
• Farbe rotbraun

Technische Daten

• Typ: CAS 80
• Durchmesser: 75cm
• Empfangsbereich: 10,70 – 12,75 GHz
• Antennengewinn bei 10,70 – 11,70 GHz | 11,70 – 12,50 GHz | 12,50 – 12,75 GHz:  36,8 dBi | 37,3 dBi | 37,7 dBi
• Systemgüte ²) Speisesystem mittig; UAS 571/572/584/585: 16,9 dB/K | 17,9 dB/K
• Systemgüte ²) Speisesystem-Abstand 3° – 4°; UAS 571/572/584/585: 16,6 dB/K | 17,4 dB/K
• Systemgüte ²) Speisesystem-Abstand 6°; UAS 571/572/584/585: 16,3 dB/K | 17,1 dB/K
• Kreuzpolarisations-Entkopplung: Typ. > 26 dB
• Windlast ³): 450 N
• Max. zulässige Windgeschwindigkeit: 190 km/h
• Einstellbereich Elevation | Azimut: Vormastmontage 5 – 48 °/360° | Wandhaltermontage 90 °/360 °
• Einstellbereich Multifeed-Adapterplatte: ± 15 °
• Halbwertsbreite ¹): Typ. < 2,2 °
• Spannbereich der Mastschelle: 38 – 90 mm
• Gewicht ca. netto | brutto: 6,7 kg | 8,0 kg
• Abmessungen Höhe max.: 884 mm
• Abmessungen Auslage max. (ab Mastmitte ohne Speisesystem): 830 mm
• Abmessungen Breite: 750 mm

> Antenneneigenschaften
- Antennentyp: Satellitenparabolantenne
- Befestigung: außen
- Montageart: schrauben
- db Gewinn: 36 dB
- DVB-S
- 75 cm Durchmesser

> Grundeigenschaften
- Farbe: Rot
- Höhe: 800 mm
- Breite: 1.100 mm
- Tiefe: 180 mm
- Gewicht: 6,7 kg

> Technische Beschreibung
- Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
- Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
- Speisesystem-Halterung aus verzinktem Stahlblech, kunststoffbeschichtet
- Alle Verbindungselemente (Schrauben, Nieten, Scheiben) bestehen aus korrosionsbeständigem Edelstahl bzw. Zinkdruckguss
- Schnappkabelhalter für bis zu 8 Koaxialkabel
- Schließschelle aus Stahlblech, feuerverzinkt
- Hoher Montagekomfort:Komplett vormontiert, Refl ektor mit Schlüsselloch-Befestigung, Flügelmuttern aus Zink-Druckguss, einheitliche Inbusgröße, beidseitige Elevationsskala, minimale Abmessungen des Tragarms durch Klappgelenk
- Optimale elektrische Daten durch Offset-Speisung bei geringsten mechanischen Abmessungen
- -Bauart-geprüft
- Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3 Grad bis 4 Grad (z. B. ASTRA 19,2 Grad /23,5 Grad ) oder 6 Grad (z. B. ASTRA/EUTELSATHOTBIRD) auseinander liegenden Satelliten befestigt werden
- Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich

> Lieferumfang
- Parabolantenne
- Speisesystemshalterung
- Masthalterung
- LNB und Halterohr nicht enthalten

Frequenzbereich:

10,70 - 12,75 GHz

Produktfarbe:

Rot

Durchmesser:

75 cm

Breite:

750 mm

Höhe (max):

88,4 cm

Gewicht:

6,7 kg

Verpackungstiefe:

170 mm

Verpackungsbreite:

1170 mm

Verpackungshöhe:

790 mm

Verpackungsabmessungen (BxTxH):

800 x 180 x 1100 mm

Paketgewicht:

10 kg

Beschreibung: 80cm Offset-Parabolantenne aus Stahl mit Aluminium-Reflektor
Verwendungszweck: Empfang von digitalen TV- und Radioprogrammen
Empfangsbereich: 950-2150MHz
Frequenz: 10.7-12.75GHz
Antennengewinn: 36.8-37.7dBi
Farbe: rot
Zubehör: Masthalterung: 38-90mm
Besonderheiten: austauschbare Multifeed-Adapterplatte mit Schwenkmöglichkeit, pulverbeschichtet, verzinkt
Hinweis: Lieferung erfolgt ohne LNB! geprüft, Bitte beachten Sie das aufgrund der Abmessungen und des Gewichtes höhere kosten berechnet werden müssen!
Gewicht: 8.2kg
Multifeed: vorbereitet (bis zu zwei LNBs montierbar)

Produkttyp:

Satelliten-Antenne

Spiegel-Durchmesser in cm:

80

Standgerät/tragbares Gerät:

Standgerät

• Antennenart: Außenantenne
• Material: Aluminium
• 800 mm Durchmesser

Lieferumfang

• Halterung für Mast und LNB
• 80cm Aluspiegel

Kurzinfo: KATHREIN CAS 80ro - Satellit - Parabolantenne Gruppe Antennen Hersteller KATHREIN-Werke Hersteller Art. Nr. 20010028 Modell CAS 80ro EAN/UPC 4021121468810 Produktbeschreibung: KATHREIN CAS 80ro - Satellit Gerätetyp Satellit Formfaktor Parabolantenne Abmessungen (Breite x Tiefe x Höhe) 75 cm 88.4 cm Gewicht 6.7 kg Wellenbereich 10.7 - 12.75 GHz Parabolantennen-/Schleifendurchmesser 75 cm Gain Level 37.7 dBi Ausführliche Details Allgemein Produkttyp Satellit Breite 75 cm Höhe 88.4 cm Gewicht 6.7 kg Farbe Red Brown, RAL 8012 Produktmaterial Aluminium, Verzinkter Stahl Antenne Formfaktor Parabolantenne Wellenbereich 10.7 - 12.75 GHz Parabolantennen-/Schleifendurchmesser 75 cm Gain Level 37.7 dBi

Kathrein Offset-Parabolantenne CAS 80 ro Hersteller: Kathrein Bezeichnung: Offset-Parabolantenne Typ: CAS 80 ro Art des Speisesystems/LNB: ohne Bauart: offset Durchmesser/Kantenlänge: 80 cm Farbe: rotbraun Werkstoff des Spiegels: Aluminium Mit Masthalterung: ja Mit Systemhalterung: ja Multifeedtauglich: ja Tragarm komplett vormontiert: ja Feed-Aufnahme: 40 mm Werkstoff der Halterung: Stahl Schutzart (IP): IP68Kathrein Offset-Parabolantenne CAS 80 ro: weitere DetailsAustauschbare Multifeed-Adapterplatte und patentierte Schwenkmöglichkeit, Mast- und Schließschelle aus 3 mm feuerverzinktem Stahl, Gewindebügel aus Edelstahl, max. Höhe: 884 mm, max. Breite: 750 mm Geliefert wird: Kathrein Offset-Parabolantenne CAS 80 ro, Verpackungseinheit: 1 Stück, EAN: 4021121468810

Die Kathrein CAS 80rd ist eine hochwertige Offset-Parabolantenne mit einem Durchmesser von 75 cm aus pulverbeschichtetem Aluminium. Die CAS 80gr zeichnet sich durch einen hohen Antennengewinn von bis zu 37,7 dB aus und verfügt über einen Speisesystem-Halterung (Feed-Halterung) aus verzinktem Stahlblech sowie einer Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Druckgusstechnik. Am Tragearm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von ASTRA 19,2°/23,5° oder ASTRA/EUTELSAT-HOTBIRD befestigt werden.

Austauschbare Multifeed-Adapterplatte und patentierte Schwenkmöglichkeit, Mast- und Schließschelle aus 3 mm feuerverzinktem Stahl, Gewindebügel aus Edelstahl, max. Höhe: 884 mm, max. Breite: 750 mm

KATHREIN CAS 80ro - Antenne - Parabolantenne - Satellit - 37.7 dBi

Kathrein Offset-Parabolantenne 80cmrot , austauschbare Multifeed-Adapterplatte u. patentierte Schwenkmöglichkeit , klappbarer Tragarm erspart Platz beim Transport u. erhöht den Tragekomfort , bewährtes Schlüsselloch-Einhängeprinzip , Reflektor in hochfester Aluminium-Ausführung, pulverbeschichtet , hohe Stabilität des Reflektors durch vergrößerten Abstand der durch Prägung verstärkten Schlüssellöcher , Mast-u. Schließschelle aus 3 mm feuerverzinktem Stahl, Gewindebügel aus Edelstahl , optimale elektrische Daten durch Offset-Speisung bei geringsten mechanischen Abmessungen , Schnittstelle Parabolantenne (Tragarm) -LNB , austauschbare Multifeed-Adapterplatte , patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte für Optimierung der LNB-Positionen bei Multifeed-Empfang , auf-u. abwärtskompatible Schnittstelle zwischen LNB u. Parabolantenne (Tragarm) , Tragarm (klappbar) , beidseitig deutlich lesbare Elevationsskala , 4-fach Elevationsfixierung mit Edelstahlschrauben
