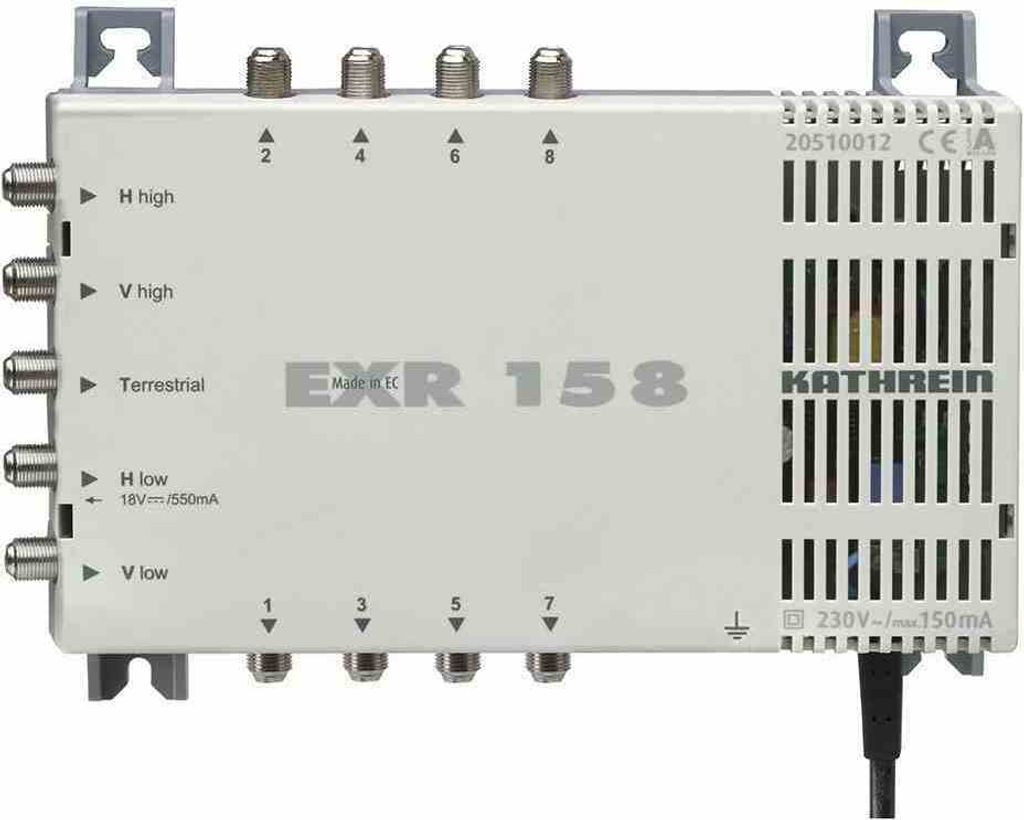

Kathrein EXR 158 Multischalter 5 auf 8

Multischalter 5 auf 8 47-862/4 x 950-2150 MHz F-Anschlüsse Integriertes Netzteil: 18 V/550 mA Anschlussdämpfung: SAT 12-7 dB/Terr. 4-0 dB Entkopplung: H/V 25 dB, Ausg/Ausg 25 dB Steuerung: V/H 11-14,5/16-19 V, Low/High 0/22 kHz

Kathrein Multischalter EXR 158: Verteilung von Satellitensignalen optimiert

Der Kathrein Multischalter EXR 158 ist die perfekte Lösung für die Verteilung von vier Sat-Ebenen und terrestrischen Signalen auf bis zu 8 Anschlüsse. Egal ob Sie eine Satellitenschüssel mit mehreren Receivern betreiben oder terrestrische Signale einspeisen möchten – dieses hochwertige Verteilsystem von Kathrein bietet Ihnen maximale Flexibilität und beste Empfangsqualität.

Zuverlässige Signalverteilung und individuelle Steuerung

Das Kathrein EXR 158 Verteilsystem ermöglicht es jedem Receiver, unabhängig die gewünschten Signale horizontal/vertikal und low/high zu wählen. Dies erfolgt einfach über das Koaxialkabel mit den üblichen Steuersignalen 14/18V und 0/22 kHz. Somit ist eine optimale Anpassung an die Empfangsbedingungen möglich, ganz nach Ihren Vorlieben.

Integrierter Verstärker für beste Signalqualität

Der Kathrein Multischalter EXR 158 verfügt über einen integrierten Verstärker, der für geringe Anschlussdämpfungen im Satelliten- und terrestrischen Bereich sorgt. So erhalten Sie stets ein klares und stabiles Signal, auch bei längeren Kabelwegen.

Komfortable Bedienung und hohe Flexibilität

Mit dem Kathrein EXR 158 Multischalter ist der Empfang im terrestrischen Bereich sogar möglich, wenn der Sat-Receiver ausgeschaltet ist. Zudem bietet der Multischalter hohe Entkopplung zwischen den Ausgängen, um Störungen zu minimieren und eine optimale Signalqualität sicherzustellen. Die LNB-Fernspeisemöglichkeit über den Eingang horizontal low ermöglicht zudem den Betrieb mit UAS 585 für noch mehr Flexibilität.

Vorteile auf einen Blick:

• Optimale Signalverteilung für bis zu 8 Teilnehmer
• Unabhängige Signalwahl für jeden Receiver
• Integrierter Verstärker für beste Empfangsqualität
• Komfortable Bedienung und hohe Flexibilität

Sicherheitshinweise:

• Kathrein EXR 158 Satelliten-ZF-Verteilsystem - Multischalter für die Verteilung von vier Sat-Ebenen und terrestrischen Signalen auf 8 Anschlüsse
• Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high - Jeder Receiver kann die Polarisation und Frequenz unabhängig wählen
• Mit integriertem Verstärker und Preemphase - Geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich, Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
• Hohe Entkopplung zwischen den Ausgängen - Keine Interferenzen zwischen den angeschlossenen Geräten
• LNB-Fernspeisemöglichkeit über den Eingang horizontal low - Alle anderen Eingänge sind spannungsfrei, Betrieb mit UAS 585 möglich

 Ausstattungsmerkmale

• Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 6, 8, 12 oder 16 Anschlüsse
• Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
• Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus
• Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz
• Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich
• Preemphase zum Entzerren der Kabeldämpfung integriert
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
• Hohe Entkopplung zwischen den Ausgängen
• LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).
• Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet)
• Für die Innenmontage
• Teilnehmeranschlüsse : 8
• Eingänge : 1 x terr. | 4 x Sat-ZF
• Frequenzbereiche: 47-862 | 950-2150 MHz
• Anschlussdämpfung ¹)  4 -> 0 | 12 -> 7 dB
• Entkopplung horiz./vert. - | 25 dB
• Entkopplung Teilnehmer 25 | 25 dB
• Max. Ausgangspegel ²) 95 | 105 dBµV
• Steuerung Eingang vert./horiz. 12-14,5/16-19 V
• Steuerung Low-/High-Band 0/22 kHz
• Stromaufnahme/Teilnehmer  < 25 mA
• Eingangsnennspannung 230 (47-63 Hz) V
• Zulässiger Eingangsspannungsbereich 198-253 V
• Eingangsnennleistung bei 0-/150-/550-mA-Last : 3,4/6,3/15 W
• Spannung sekundär ³) 18 V
• Max. Fernspeisestrom gesamt ³) 550 mA
• Schutzklasse/Schutzar: II (schutzisoliert)/IP 30
• Zul. Umgebungstemperatur -20 bis +55°C
• Anschlüsse : F-Connectoren
• Abmessungen (B x H x T) 215 x 148 x 43 mm

Der Kathrein Multischalter EXR 158 eignet sich zum Empfang eines Satelliten (z.B. Astra) sowie der gleichzeitigen Verteilung des Signals auf bis zu acht Satelliten-Receiver.

Artikelmerkmale

• 4x Sat-Eingang
• 1x Terrestrischer Eingang
• 8x Teilnehmerausgänge
• Betrieb mit Quattro LNB (z.B. UAS 584/684)
• LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585/685 möglich)
• Frequenzbereich Sat 950 ... 2150 MHz
• Frequenzbereich Terr. 47 - 862 MHz
• Anschlussdämpfung Sat 12 ... 7 dB
• Anschlussdämpfung Terr.8 ...4 dB
• Temperaturbereich -20 ... + 55°C
• Abmessungen (B x H x T) 215 x 148 x 43 mm

Komponente: SWITCH
Beschreibung: SAT-Multischalter 5 auf 8
Verwendungszweck: zum Satelliten Empfang mit einem Quattro LNB für 8 Teilnehmer
Anschlüsse: 4x Typ F, 1x terrestrischer Eingang
Empfangsbereich: 950-2150MHz
Farbe: beige
Abmessungen (BxHxT): 215mm x 148mm x 43mm
Gewicht: 680g
Hinweis: kaskadierbar
Besonderheiten: integriertes Netzteil: 18 V/550mA, Anschlussdämpfung: SAT 12-7dB/Terr. 4-0dB, Entkopplung: H/V 25dB, Ausg/Ausg 25dB, Steuerung: V/H 11-14.5/16-19V, Low/High 0/22 kHz

• Ausgänge: 8
• Eingänge: 1 x terrestrisch, 4 x Sat-ZF

Produktfarbe:

Grau

Anzahl der Tuners:

0 Signalempfänger

Frequenzbereich:

47 - 862 MHz

Plug & Play:

Ja

Energieverbrauch:

25 mA

Gewicht:

650 g

Betriebstemperatur:

-20 - 55 °C

Abmessungen (BxTxH):

215 x 148 x 43 mm

Energiebedarf:

198 - 253V AC

Weitere Anschlüsse:

1 x terr., 4 x Sat-ZF, 8 x Sub.

RF-Anschluss:

F

Konstruktionsmerkmale

• aktive Umschaltmatrix
• Anzahl SAT-Antennen Eingänge: 4
• Anzahl terrestrische Ant-Eingänge: 1,0
• 8 x Teilnehmerausgänge

Leistungseigenschaften

• Frequenzgang-Untergrenze SAT: 950 MHz
• Frequenzgang-Obergrenze SAT: 2150 MHz
• Frequenzgang-Untergrenze terr: 47,0 MHz
• Frequenzgang-Obergrenze terr: 862,0 MHz
• min Anschlußdämpfung terr: ,0 dB
• max Anschlußdämpfung terr: 4,0 dB
• min Anschlußdämpfung SAT: 7,0 dB
• max Anschlußdämpfung SAT: 12,0 dB

Leistungsaufnahme/Spannungsversorgung

• LNC-Stromversorg. über eingeb. Netzteil
• max LNC-Spannungsversorgung: 18,0 V
• LNC-Stromaufnahme: 550 mA

Merkmale

• Zur Verteilung von 4 Sat-Ebenen und terrestrischer Signale auf 6, 8, 12 oder 16 Anschlüsse
• Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
• Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus
• Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22-kHz-Signalfrequenz
• Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich
• Preemphase zum Entzerren der Kabeldämpfung integriert
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
• Hohe Entkopplung zwischen den Ausgängen
• LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)
• Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet)
• Für die Innenmontage

Anzahl Eingänge	4
Anzahl Teilnehmer	8

>Highlights- Multischalter 5 auf 8- 47-862/4 x 950-2150 MHz- F-Anschlüsse- integriertes Netzteil: 18 V/550 mA- Anschlussdämpfung: SAT 12-7 dB/Terr. 4-0 dB- Entkopplung: H/V 25 dB, Ausg/Ausg 25 dB- Steuerung: V/H 11-14,5/16-19 V, Low/High 0/22 kHz> Grundeigenschaften- Farbe: Silber- Höhe: 148 mm- Breite: 215 mm- Tiefe: 43 mm- Gewicht ohne Akku: 650 g> Technische Beschreibung- Zur Verteilung von 4 Sat-Ebenen und terrestrischer Signale auf 8 Anschlüsse- Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)- Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus- Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22-kHz-Signalfrequenz- Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich- Preemphase zum Entzerren der Kabeldämpfung integriert- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich- Hohe Entkopplung zwischen den Ausgängen- LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)- Niedrige Leistungsaufnahme durch hocheffi zientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet)- Für die Innenmontage

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Multischalter mit Netzteil EXR 158 Teilnehmeranschlüsse 8, Anzahl der Eingänge 5, Terrestrischer Eingang aktiv, Anzahl der Stamm-Ausgänge 0, Max. Stromaufnahme 100mA, Netzteil eingebaut, Steuersignal 14/18 V, DiSEqC, 0/22 kHz, LNB-Speisung 14 V / 18 V / 22 kHz, Multischalter zur Verteilung von 4 Sat-Ebenen und terrestrischer Signale, je Receiver nur eine Niederführung notwendig, unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus, integrierter Verstärker, integrierte Preemphase zum Entzerren der Kabeldämpfung, hohe Entkopplung zwischen den Ausgängen, Fernspeisemöglichkeit über den Eingang horizontal low, niedrige Leistungsaufnahme, für die Innenmontage

Kathrein Multischalter EXR 158 Hersteller: Kathrein Bezeichnung: Multischalter mit Netzteil Typ: EXR 158 Teilnehmeranschlüsse: 8 Anzahl der Eingänge: 5 Terrestrischer Eingang: aktiv Kaskadierbar: nein Max. Stromaufnahme: 100 mA Netzteil: eingebaut Steuersignal: 14/18 V, DiSEqC, 0/22 kHz LNB-Speisung: 14 V / 18 V 22 kHz-Generator: neinKathrein Multischalter EXR 158: weitere DetailsMultischalter zur Verteilung von 4 Sat-Ebenen und terrestrischer Signale, je Receiver nur eine Niederführung notwendig, unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus, integrierter Verstärker, integrierte Preemphase zum Entzerren der Kabeldämpfung, hohe Entkopplung zwischen den Ausgängen, Fernspeisemöglichkeit über den Eingang horizontal low, niedrige Leistungsaufnahme, für die Innenmontage Geliefert wird: Kathrein Multischalter mit Netzteil EXR 158, Verpackungseinheit: 1 Stück, EAN: 4021121448683

Kurzinfo: KATHREIN EXR 158 - Multischalter für Satellitensignal Gruppe Zubehör Hersteller KATHREIN-Werke Hersteller Art. Nr. 20510012 Modell EXR 158 EAN/UPC 4021121448683 Produktbeschreibung: KATHREIN EXR 158 - Multischalter für Satellitensignal Produkttyp Multischalter für Satellitensignal Abmessungen (Breite x Tiefe x Höhe) 21.5 cm x 14.8 cm x 4.3 cm Ausführliche Details Allgemein Produkttyp Multischalter für Satellitensignal Breite 21.5 cm Tiefe 14.8 cm Höhe 4.3 cm
