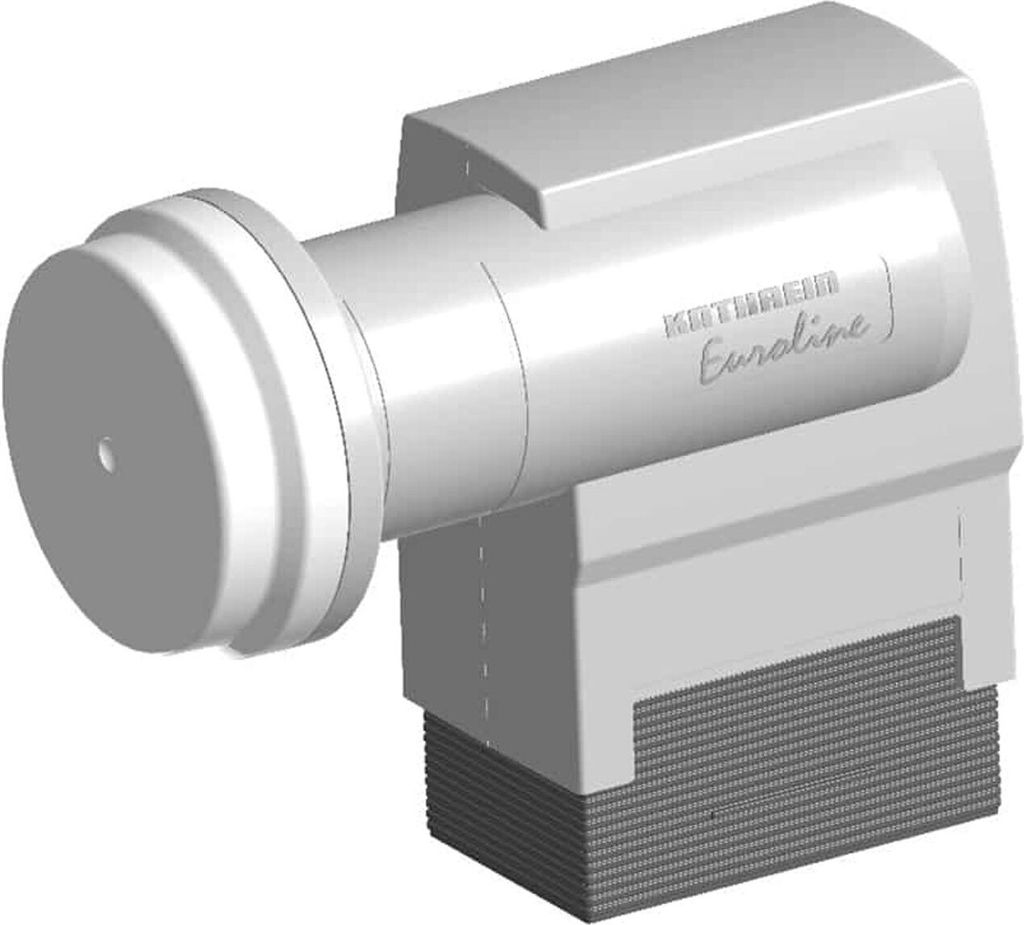

Kathrein Euroline Quad LNB KEL 444

Die Kathrein-Euroline-Universal-Speisesysteme wie das Quad LNB KEL 444 eignen sich für Satellitenempfangsanlagen mit einer 40-mm-LNB-Aufnahme, Sie sind zum Empfang von Satelliten im Ku-Band bestimmt wie z. B. ASTRA, EUTELSAT, Türksat, Hispasat etc. Artikelmerkmale

• Universal-Quad-LNB
• HDTV-/DVB-S2-kompatibel
• Anschluss für bis zu vier Sat-Receiver
• Typ KEL 444
• Eingangsfrequenz GHz 10,7-11,7/11,7-12,75
• Oszillatorfrequenz (L.O.) GHz 9,75/10,6
• Ausgangsfrequenz 950-1950/1100-2150 MHz
• Verstärkung 55 dB
• Ausgang 4x F-Connector
• Versorgungsspannung 11,5-14V (vert.)/ 16-19V (horiz.)
• Typ. Stromaufnahme 225 mA
• Steuersignale 0 kHz (Low-Band)/ 22 kHz (High-Band)
• Abmessung Feed-Aufnahme 40 mm
• Abmessungen mit Kappe 131 x 63 x 108 mm

Technische Details
Input frequenz-range : 10,7 - 12,75 GHz
Ausgangsfrequenz : 950 - 2150
Oscillator Frequenz : 9 75/10 6 GHz
Verstärkung : 55 dB

Anschlüsse und Schnittstellen
Anzahl RF Anschlüsse : 4
RF Verbindungstyp : F

Strom
Energieverbrauch : 225 mA

Gewicht & Abmessungen
Paketgewicht : 340 g
Höhe : 63 mm
Breite : 131 mm
Tiefe : 108 mm
Feedhorn Durchmesser : 4 cm

Farbe
Produktfarbe : Schwarz, Silber

Kathrein
Quad LNB
Euroline KEL 444
KEL 444
Produkttyp Quad-LNB
Ausgänge 4
Anschluss-Typ F-Buchse
Eingangsfrequenz Low-Band 10,7-11,7 GHz, High-Band 11,7-12,75 GHz
Ausgangsfrequenz Low-Band 950-1950 MHz, High-Band 1.100-2150 MHz
Verstärkung 55 dB
Feedaufnahme 40 mm

Kathrein Quad-LNB Euroline KEL 444

Hersteller:Kathrein
Bezeichnung:Quad-LNB Euroline 10,70-12,75GHz
Typ:KEL 444
Ausführung:Quad LNB
Farbe:grau
Mit Schutzgehäuse:ja
Multischalter integriert:ja
Anzahl der Ausgänge:4
Terrestrische Einspeisung:nein
Aufnahme:40 mm

Kathrein Quad-LNB Euroline KEL 444: weitere Details

Universal-Quad-LNB, 10,70-12,75 GHz, 4 Ausgaenge schaltbar 14-18 V, 0-22 kHz, Stromaufnahme typ.. 225 mA

Geliefert wird: Kathrein Quad-LNB Euroline 10,70-12,75GHz KEL 444, Verpackungseinheit: 1 Stk., EAN: 4021121534850

Die KATHREIN-Euroline-Universal-Speisesysteme eignen sich für Satellitenempfangsanlagen mit einer 40-mm-LNB-Aufnahme.

Sie sind zum Empfang von Satelliten im Ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat, Hispasat etc.

Art

Quattro-Switch LNB



Befestigung

Feed-Durchmesser 40mm



Netto-Artikelmaße

Gewicht: 0.416 kg

Input frequenz-range:

10,7 - 12,75 GHz

Ausgangsfrequenz:

950 - 2150 MHz

Oscillator Frequenz:

9.75/10.6 GHz

Verstärkung:

55 dB

Anzahl RF Anschlüsse:

4

RF Verbindungstyp:

F

Energieverbrauch:

225 mA

Feedhorn Durchmesser:

4 cm

Breite:

131 mm

Tiefe:

108 mm

Höhe:

63 mm

Produktfarbe:

Schwarz, Silber

Paketgewicht:

340 g

Kathrein Euroline Quad LNB KEL 444

• Universal-Quad-LNB
• HDTV-DVBS2 kompatibel
• Anschluss von vier Sat-Receivern oder
• zwei Twin-Receivern
• Eingangfreq. 10,70-12,75 GHz
• Oszillatorfreq. 9,75-10,6 GHz
• Abmessung Feed-Aufnahme 40mm

• Universal-Quad-LNB
• HDTV-DVBS2 kompatibel
• Anschluss von vier Sat-Receivern oder
• zwei Twin-Receivern
• Eingangfreq. 10,70-12,75 GHz
• Oszillatorfreq. 9,75-10,6 GHz
• Abmessung Feed-Aufnahme 40mm

Universal-Quad-LNB schaltbar, HDTV-/DVB-S2 kompatibel, Anschluss von vier Sat-Receivern oder zwei Twin-Receivern

Technische Daten:

• Eingangsfrequenz GHz: 10,7-11,7/11,7-12,75
• Oszillatorfrequenz (L.O.) GHz: 9,75/10,6
• Ausgangsfrequenz MHz: 950-1950/1100-2150
• Verstärkung dB: 55
• Ausgang: 4 x F-Connector
• Versorgungsspannung V: 11,5-19 (vert.)/16-19 (horiz.)
• Typ. Stromaufnahme mA: 225
• Steuersignale kHz: 0 (Low-Band)/22 (High-Band)
• Abmessung Feed-Aufnahme (Ø) mm: 40
• Abmessung Feed-Aufnahme (Ø) 131 x 63 x 108
• Verpackungs-Einheit/Gewicht St./kg: 1 (10)/0,34

Produkttyp

Quad

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Quad-LNB Euroline 10,70-12,75GHz KEL 444 Ausführung Quad LNB, Farbe sonstige, Mit Schutzgehäuse, Multischalter integriert, Anzahl der Ausgänge 4, Aufnahme 40 mm, Die Euroline-Universal-Speisesysteme eignen sich für Satellitenempfangsanlagen mit einer 40-mm-LNB-Aufnahme, zum Empfang von Satelliten im Ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat, Hispasat etc., Universal-Quad-LNB schaltbar, HDTV-/DVB-S2 kompatibel, Anschluss von vier Sat-Receivern oder zwei Twin-Receivern

Kurzinfo: KATHREIN Euroline KEL 444 - Satellitenantennen-Umwandler - HDTV - Quad-LNB Gruppe Antennen Hersteller KATHREIN-Werke Hersteller Art. Nr. 20110030 Modell Euroline KEL 444 EAN/UPC 4021121534850 Produktbeschreibung: KATHREIN Euroline KEL 444 - Satellitenantennen-Umwandler Gerätetyp Satellitenantennen-Umwandler Bestimmt für HDTV Abmessungen (Breite x Tiefe x Höhe) 13.1 cm x 6.3 cm x 10.8 cm Gewicht 340 g Kompatibilität DVB-S2 Frequenzbereich 950 - 1950 MHz, 1100 - 2150 MHz, 11.7 - 12.75 GHz, 10.2 - 11.7 GHz Umformerart Quad-LNB Ausführliche Details Allgemein Produkttyp Satellitenantennen-Umwandler Bestimmt für HDTV Breite 13.1 cm Tiefe 6.3 cm Höhe 10.8 cm Gewicht 340 g Antenne Kompatibilität DVB-S2 Frequenzbereich 950 - 1950 MHz, 1100 - 2150 MHz, 11.7 - 12.75 GHz, 10.2 - 11.7 GHz Umformerart Quad-LNB Geleisteter Anschluss Art 4 x Antennenausgang - F-Stecker

KEL 444 Universal-Quad-LNBUniversal-Quad-LNB, 10,70-12,75 GHz,4 Ausgänge schaltbar (14/18 V, 0/22 kHz) ,Stromaufnahme: typ. 225 mAVerstärkung 55 dB

Kathrein KEL 444 Quad Switch LNB, 20110030 Universal-Quad-LNB; 10,70-12,75 GHz; 4 Ausgänge schaltbar (14/18 V, 0/22 kHz);Stromaufnahme: typ. 225 mA
