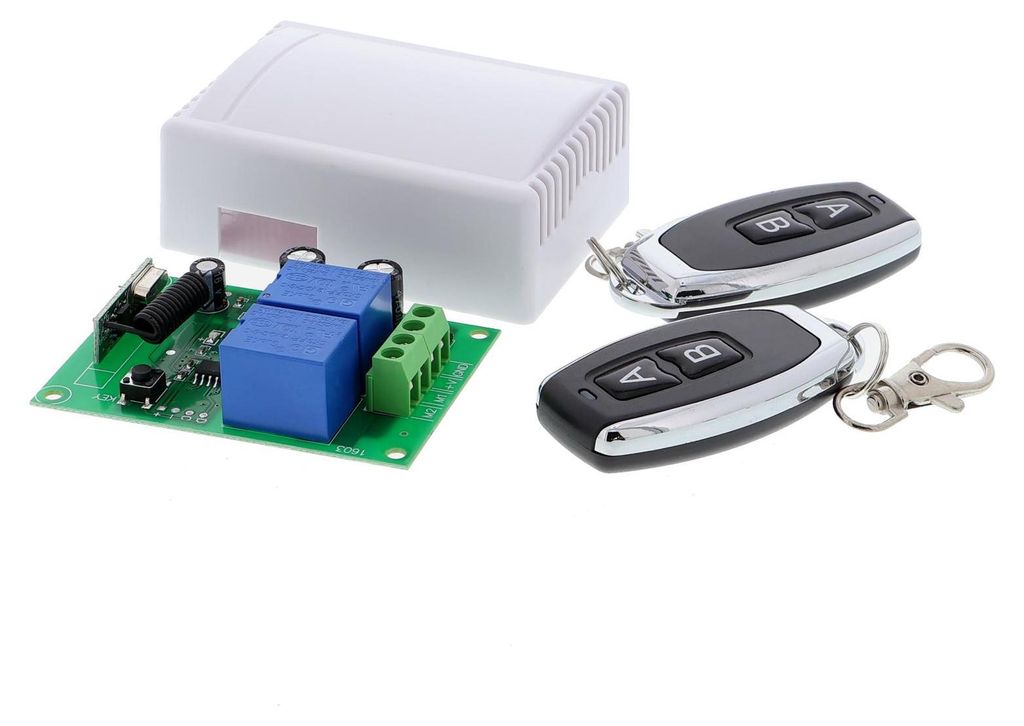

Funkrelais - Motorsteuerung - Umpolung - Empfänger und Fernbedienung - 12V, 433 MHz

Übersicht

• Leistungsstarkes Funkrelais-Modul mit 433 MHz RF-Signal.
• Die Fernbedienung hat eine hohe Sendeleistung, die Wände, Böden, Türen etc. durchdringen kann.
• Einfache Handhabung
• Das Modul ist einfach zu konfigurieren und zurückzusetzen.
• Das Modul eignet sich, um per Funk einen Elektromotor zu steuern (Einschalten / Ausschalten / Richtungsänderung), oder alternativ um eine Gleichspannung per Funk zu aktivieren, deaktivieren und eine Umpolung zu steuern.
• Es gibt 2 Betriebsmodi

Eingaben:

• Beim Tastendruck der ersten Taste dreht der Motor in eine Richtung. Beim Loslassen stoppt der Motor.
• Beim Tastendruck der zweiten Taste dreht der Motor in die entgegengesetzte Richtung. Beim Loslassen stoppt der Motor.
• Einmal drücken des ersten Knopfes an der Fernbedienung lässt den Motor in eine Richtung drehen. Ein erneutes Drücken des gleichen Knopfes deaktiviert den Motor.
• Einmal drücken des zweiten Knopfes an der Fernbedienung lässt den Motor in die andere Richtung drehen. Ein erneutes Drücken des gleichen Knopfes deaktiviert den Motor.

Technische Daten:

• Empfänger Betriebsspannung: DC 12V
• Betriebsmodus Momentanmodus, Umschaltmodus, Umschaltmodus
• HF-Frequenz: 433 MHz
• Empfangsempfindlichkeit: ca.105dbm
• Arbeitstemperatur: -10 + 80
• Ruhestrom: ca. 8mA
• Relaisgehäuse ca. 7,5cm x 5,5cm x 3cm

Lieferumfang:

• 1* Funkrelais - Motorsteuerung - Umpolung - Empfänger und Fernbedienung - 12V, 433 MHz

Hinweise zur Verwendung

Beschreibung der drei Betriebsmodi:
Betriebsmodi: 1) Momentan; 2) Umschalten; 3) Verriegeln.

Momentanmodus:
Nach erfolgreichem Pairing drücken und halten Sie in diesem Modus die Fernbedienungstaste (z. B. A), um den Gleichstrommotor vorwärts laufen zu lassen. Lösen Sie die Taste, und der Motor stoppt. Drücken und halten Sie die Fernbedienungstaste (z. B. B), um den Motor rückwärts laufen zu lassen. Lassen Sie die Taste los, und der Motor wird abgeschaltet.

Umschaltmodus:
In diesem Modus startet der Gleichstrommotor nach dem Drücken der Fernbedienungstaste (z. B. A) vorwärts. Drücken Sie die Taste erneut, um den Motor auszuschalten. Drücken Sie die Fernbedienungstaste (z. B. B), um den Motor rückwärts laufen zu lassen, und erneut, um ihn wieder auszuschalten.

Verriegelungsmodus:
Nach erfolgreichem Pairing starten Sie den Gleichstrommotor vorwärts, indem Sie die Fernbedienungstaste (z. B. A) drücken. Mit der anderen Taste (z. B. B) dreht sich der Motor rückwärts. Eine dritte Taste (z. B. C) schaltet den Motor aus. (Empfohlen wird eine Fernbedienung mit mindestens drei Tasten.)

So stellen Sie den Betriebsmodus der Schaltersteuerung ein:
Hinweis: Der Modus kann nur eingestellt werden, wenn die LED am Empfänger aus ist.

Momentanmodus einstellen:

Schritt 1: Drücken Sie einmal die Lerntaste des Empfängers. Die LED leuchtet auf und zeigt den Einstellmodus an.
Schritt 2: Drücken Sie die gewünschte Taste auf der Fernbedienung (z. B. A). Die LED blinkt und erlischt.
Schritt 3: Drücken Sie eine weitere Taste (z. B. B) derselben Fernbedienung. Die LED blinkt und leuchtet dann dauerhaft. Der Momentanmodus ist erfolgreich eingestellt.
Umschaltmodus einstellen:

Schritt 1: Drücken Sie zweimal die Lerntaste des Empfängers. Die LED leuchtet auf, um den Einstellmodus anzuzeigen.
Schritt 2: Drücken Sie die gewünschte Taste auf der Fernbedienung (z. B. A). Die LED blinkt und erlischt.
Schritt 3: Drücken Sie eine andere Taste (z. B. B) derselben Fernbedienung. Die LED blinkt und leuchtet dann dauerhaft. Der Umschaltmodus ist erfolgreich eingestellt.
Verriegelungsmodus einstellen:

Schritt 1: Drücken Sie dreimal die Lerntaste des Empfängers. Die LED leuchtet auf und zeigt den Einstellmodus an.
Schritt 2: Drücken Sie eine Taste auf der Fernbedienung (z. B. A). Die LED blinkt und erlischt.
Schritt 3: Drücken Sie eine weitere Taste (z. B. B) derselben Fernbedienung. Die LED blinkt und bleibt dann an. Der Verriegelungsmodus ist erfolgreich eingestellt.
