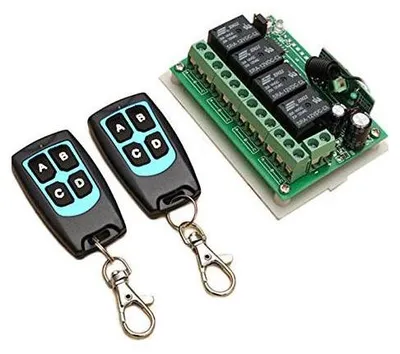

Funkfernbedienung + Empfänger Modul, inkl. 4-Kanal Relais - 12V, 433 MHz

Übersicht:

• Funkfernbedienung mit 4-Kanal Relais Empfängermodul
• Geeignet für die autonome Ansteuerung von elektrischen Schaltungen (z. B. Garagentore, Fenster, Autotüren, etc.)
• Die 4 Relais können getrennt voneinander angesteuert werden
• Einfache Programmierung über die Programmtaste auf der Platine
• Modell: KR1204B-4-V06

Technische Daten:

Empfänger

• Betriebsspannung: 12V DC
• Eingangsspannung: DC 6 V – 30 V
• Standby-Strom: 5 mA
• Ausgangsspannung: DC und AC optional
• Empfangsempfindlichkeit: > -105 dBm
• Betriebsfrequenz: 433 MHz
• Betriebstemperatur: -15°C bis 75°C
• Ausgangsstrom: > 3A
• Ruhe > 6 mA
• Übereinstimmungsmodus: 1527-Code
• Ausgang: NO, COM, NC

Sender

• Reichweite der Fernbedienung: 30 m
• Betriebsspannung: 12 V DC
• Frequenz: 433 MHz
• Betriebsstrom: 13 mAh
• Codetyp: fester Code / Lerncode

Programmieranleitung:

Verbinden Sie das Modul mit einer 12V Gleichstromquelle. Achten Sie darauf, dass die Polarität korrekt ist.

Alle gespeicherten Sender löschen:
Drücken Sie die Lerntaste am Empfänger 8-mal und die Codes werden gelöscht.
Nach dem Löschen der gespeicherten Sender müssen alle Sender vom Empfänger neu gelernt werden.

Anlernen des Senders: Momentanmodus

• Drücken Sie die Lerntaste am Empfänger 1-mal. Warten Sie einen Moment, die LED erlischt, er wechselt in den Lernzustand.
• Drücken Sie die Fernbedienungstaste, die LED-Anzeige auf der Empfängerplatine blinkt und erlischt dann. Nach 3 Sekunden leuchtet die LED-Anzeige wieder auf, das Lernen war erfolgreich.

Nach erfolgreichem Pairing in diesem Modus halten Sie die Fernbedienungstaste (z. B. A) gedrückt, um das entsprechende Relais am Empfänger einzuschalten. Lassen Sie die Fernbedienungstaste los, um das Relais am Empfänger auszuschalten.

Anlernen des Senders: Umschaltmodus

• Drücken Sie die Lerntaste am Empfänger 2-mal. Warten Sie einen Moment, die LED erlischt, der Lernzustand wird aktiviert.
• Drücken Sie die Fernbedienungstaste, die LED-Anzeige auf der Empfängerplatine blinkt und erlischt dann.  Nach 3 Sekunden leuchtet die LED-Anzeige wieder auf, das Lernen war erfolgreich.

Drücken Sie nach erfolgreichem Pairing in diesem Modus die Fernbedienungstaste (z. B. A), um das entsprechende Relais am Empfänger einzuschalten; drücken Sie die Fernbedienungstaste erneut, um das Relais am Empfänger auszuschalten.

Anlernen des Senders: Verriegelter Modus

• Wenn Sie den Verriegelungsmodus wählen, müssen zwei unterschiedliche Tasten angelernt werden, beim ersten Mal für „EIN“, beim zweiten Mal für „AUS“.
• Beispiel: Taste A = EIN, Taste B = AUS
• Drücken Sie die Lerntaste am Empfänger 3-mal, die LED (am Empfänger) blinkt 3-mal. Wenn die LED leuchtet, drücken Sie die Taste auf der Fernbedienung. Drücken Sie die bspw. Taste A auf der Fernbedienung, die LED blinkt 3-mal. Drücken Sie die Taste B auf der Fernbedienung, die LED blinkt 3-mal. Nach 3 Sekunden erlischt die LED-Anzeige, das Lernen ist erfolgreich.

Nach erfolgreichem Pairing in diesem Modus drücken Sie die Fernbedienungstaste (z. B. A), das Empfängerrelais entsprechend A wird eingeschaltet; drücken Sie die Fernbedienungstaste (z. B. B), das Relais am Empfänger entsprechend A wird ausgeschaltet und das Relais am Empfänger entsprechend B wird eingeschaltet und das Relais ist geöffnet. Drücken Sie gleichzeitig die Fernbedienungstasten A und B und der Empfänger wird ausgeschaltet.

Lieferumfang:

• 1x Empfängermodul, inkl. 4-Kanal Relais - 12V, 4CH, 433 MHz
• 2x Fernbedienung
