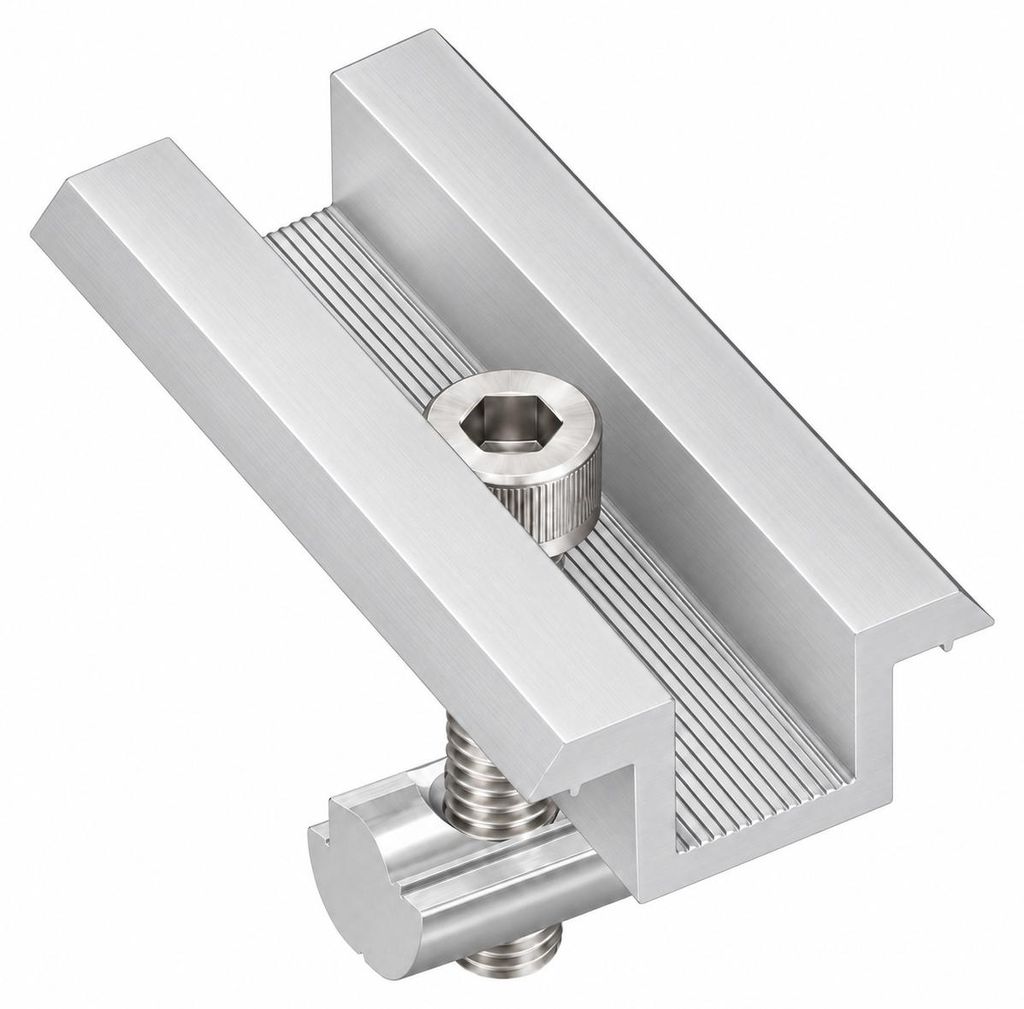

Mittelklemme silber Solarmodul im Befestigungsset mit Nutenstein, Zylinderkopfschraube, Federring - Aluminium Solar PV Modul Montage Halterung

Die Mittelklemme wird zur Befestigung von handelsüblichen Photovoltaikmodulen mit einer Rahmenhöhe von 30-50mm auf einer Unterkonstruktion aus Aluminium-Montageschienen bei Flach- und Schrägdächern. Passgenau für Zylinderkopfschrauben M8x35. Farbe: Silber. Lieferumfang: Im Befestigungsset mit einem Nutenstein M8 mit Federkugel und einer Zylinderkopfschraube M8x35. sumfang: 1 Set

• Universal kompatibel mit allen handelsüblichen Photovoltaik-Montageschienen
• Mit integriertem Kerbsteg (Erdung) -> Zur Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen
• Extra lange 70mm für eine maximal stabile Auflagebreite auf dem Modulrahmen
• Optimaler Halt am Solarmodul durch verzahnte Auflagefläche
• Maximale Stabilität und Langlebigkeit durch Aluminium der höchsten Güte mit hoher Beständigkeit gegen Korrosion, Witterung und äußeren Einflüssen
• Sehr gute mechanische Schlag-/ Festigkeit

Diese Mitteklemme wird mit einer Zylinderkopfschraube M8x35 montiert

Die Mittelklemme für Solarmodule ist ein wichtiges Befestigungselement bei der Montage einer Photovoltaik-Anlage auf einer Unterkonstruktion aus Aluminium- Montageschienen im Flach- und Schrägdach bereich. Die Mittelklemme eignet sich für die Befestigung von Solarmodulen mit einer Rahmenhöhe von 30-50mm (handelsüblich). Zur Montage hat Sie ein Loch für eine M8 Schraube. Diese Ausführung wird mit einer Zylinderkopfschraube vom Typ M8x35 (35mm Gewindelänge) montiert. Bei diesem werden zusätzlich mitgeliefert: 1x Nutenstein M8 mit Federkugel (Artikelnr. 90589160)und 1x Zylinderkopfschraube M8x35 DIN 912 A2 (Artikelnr. 90586710) für die Befestigung handelsüblicher Solarmodule. Für einen optimalen Halt am Solarmodul verfügt die Mittelklemme über gezahnte Auflageflächen. Der besondere integrierte Kerbsteg steigert die Betriebssicherheit der gesamten Photovoltaik-Anlage. Er dient der Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen (Erdung).

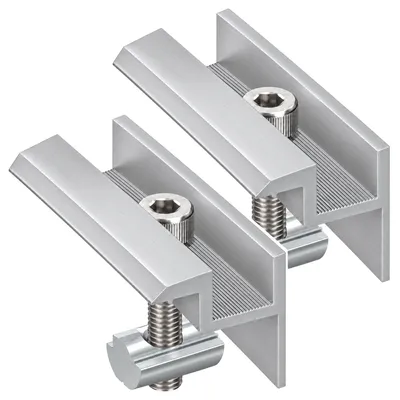

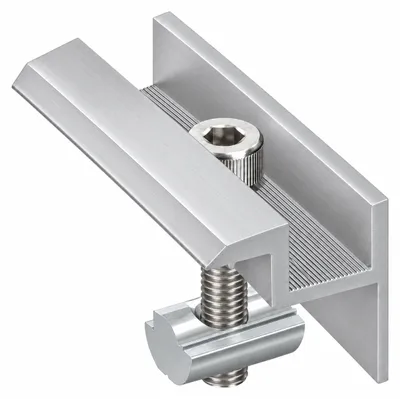

Einzelne Solarmodule werden rechts und links mit jeweils zwei Endklemmen auf den Aluminium-Montageschienen befestigt. Bei der Montage mehrerer Solarmodule werden entsprechend am Anfang und am Ende der Modulreihe Endklemmen und zwischen zwei Modulen Mittelklemmen verwendet. Für die Befestigung der Modulklemme wird üblicherweise ein Nutenstein in die obere Profilkammer (Nut) des Montageprofils eingeschoben und dann die Modulklemme mit einer Zylinderkopfschraube M8x35 in den Nutenstein verschraubt.

Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage:

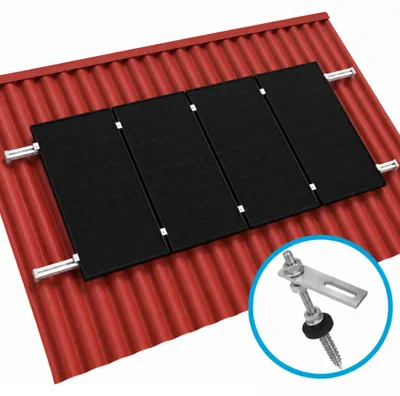

• Je nach Art des Daches und des gewählten Montagesystems die Befestigungselemente montieren. Bei Dächern aus Wellblech oder Faserzement z.B. Stockschrauben mit Adapterplatte, bei Biberschwanz- oder Bitumendächern die jeweiligen Befestigungshaken, bei Blechdächern mit Falz die Befestigungsklemme oder bei Flachdächern die entsprechenden Montagegestelle.
• Zur Befestigung der Montageschiene auf dem Befestigungselement ( bzw. ggf. mit dem Schienenverbinder ) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.
• Die Solarmodule am Anfang und am Ende einer Modulreihe mit der Endklemme und zwischen zwei Modulen mit der Mittelklemme auf der Schienenkonstruktion befestigen. Dazu zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und dann die Modulklemme mit der Zylinderkopfschraube M8x35 in den Nutenstein verschrauben.
• Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.

Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
