Hammerkopfschraube M10x32,5mm für Montageschiene P2, PV-Befestigung

Hammerkopfschraube M10x32,5 - Kopf 17,3mm für 17,5mm Kanal

Die Hammerkopfschraube M10 x 32,5mm hat einen 17,3mm breiten Kopf. Sie wird vorwiegend zur Montage der Unterkonstruktion einer Photovoltaik-Anlage auf Flach- und Schrägdächern eingesetzt. Die Hammerkopfschraube dient der sicheren Befestigung von PV-Montageschienen an Dachhaken, -Klemmen oder Adapterplatten. Diese Ausführung [Hammerkopf 17,3] wird für handelsübliche Photovoltaik-Montageschienen mit einem unteren Profilkanal nach DIN 933 in 17,5mm Breite verwendet.

Die Hammerkopfschraube (Hammerschraube, T-Schraube) ist vielseitig einsetzbar. Sie bildet auch ein wichtiges Befestigungselement bei der Montage der Unterkonstruktion aus Aluminium-Montageschienen einer Photovoltaik-Anlage im Flach- und Schrägdachbereich.

Mit der Hammerkopfschraube werden z.B. die PV-Montageschienen auf den Befestigungsankern (Dachhaken, -Klemmen, Adapterplatten, etc.), sowie die Längsverbinder zur Verlängerung der Montageschienen montiert.

Die Hammerkopfschraube M10 x 32,5mm hat einen 17,3mm breiten Kopf. Sie wird für handelsübliche Photovoltaik-Montageschienen mit einem unteren Profilkanal in 17,5mm Breite verwendet.

Die Hammerkopfschraube wird üblicherweise in Kombination mit einer separat bestellbaren Bundmutter M10 mit Sperrverzahnung eingesetzt.
Zur Montage wird Sie an einer beliebigen Stelle in die untere Profilkammer (Nut) der Montageschiene eingelegt, dann um 90 Grad gegen den Uhrzeigersinn gedreht und durch den Befestigungsanker bzw. den Längsverbinder mit der Bundmutter gekontert und festgezogen.

Alternativ zu der Hammerkopfschraube M10 x 32,5mm mit 17,3mm breitem Kopf kann eine Sechskantschraube M10 x 25mm DIN 933 mit einem 17mm breiten Kopf verwendet werden. Diese ist günstiger, muss aber von der Seite eingefädelt werden und kann nicht wie die Hammerkopfschraube an einer beliebigen Stelle im Profilkanal eingesetzt werden.

Anmerkung: Bei den handelsüblichen Photovoltaik Montageschienen gibt es zwei unterschiedliche Breiten des unteren Profilkanals. Der eine Typ hat eine Breite von 17,5mm und der andere Typ hat eine Breite von 23mm.
Für Typ 17,5 kann man entweder eine Sechskantschraube M10 x 25mm mit Kopfbreite 17mm (Artikelnr. 90586611) oder eine Hammerkopfschraube M10 x 32,5mm mit Kopfbreite 17,3mm (Artikelnr. 90589121) verwenden.
Für Typ 23 muss eine Hammerkopfschraube M10 x 25mm mit Kopfbreite 22,8mm (Artikelnr. 90589120) verwendet werden.

Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage:

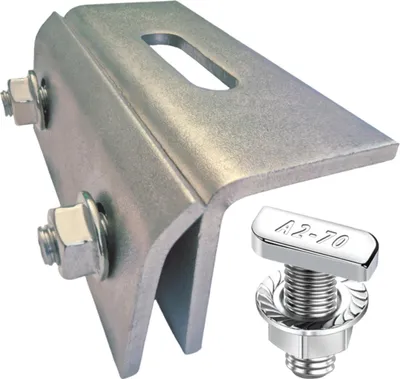

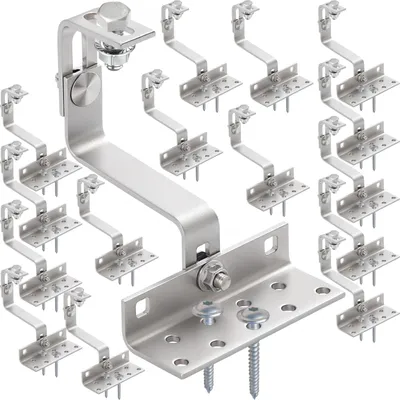

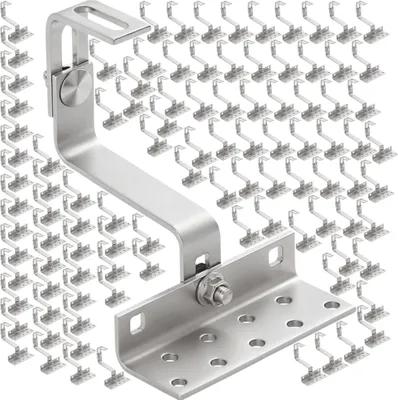

Je nach Art des Daches und des gewählten Montagesystems die Befestigungselemente montieren. Bei Dächern aus Wellblech oder Faserzement z.B. Stockschrauben mit Adapterplatte, bei Biberschwanz- oder Bitumendächern die jeweiligen Befestigungshaken, bei Blechdächern mit Falz die Befestigungsklemme oder bei Flachdächern die entsprechenden Montagegestelle.

Zur Befestigung der Montageschiene auf dem Befestigungselement (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.
Alternativ zur Hammerkopfschraube M10x32,5 mit Kopfbreite 17,3mm kann auch eine Sechskantschraube M10x25 mit Kopfbreite 17mm verwendet werden.

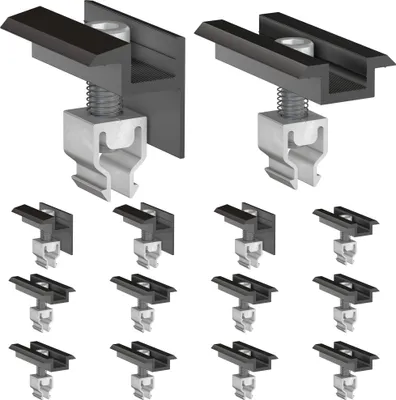

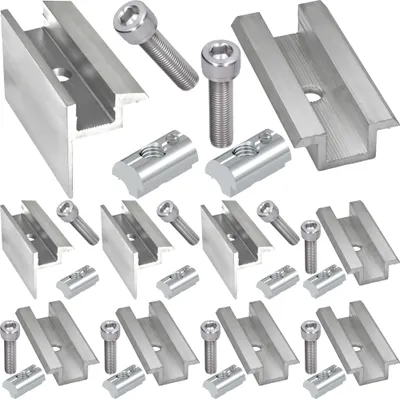

Die Solarmodule am Anfang und am Ende einer Modulreihe mit der Endklemme und zwischen zwei Modulen mit der Mittelklemme auf der Schienenkonstruktion befestigen. Dazu zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und dann die Modulklemme mit der Zylinderkopfschraube in den Nutenstein verschrauben.
Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.

Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
