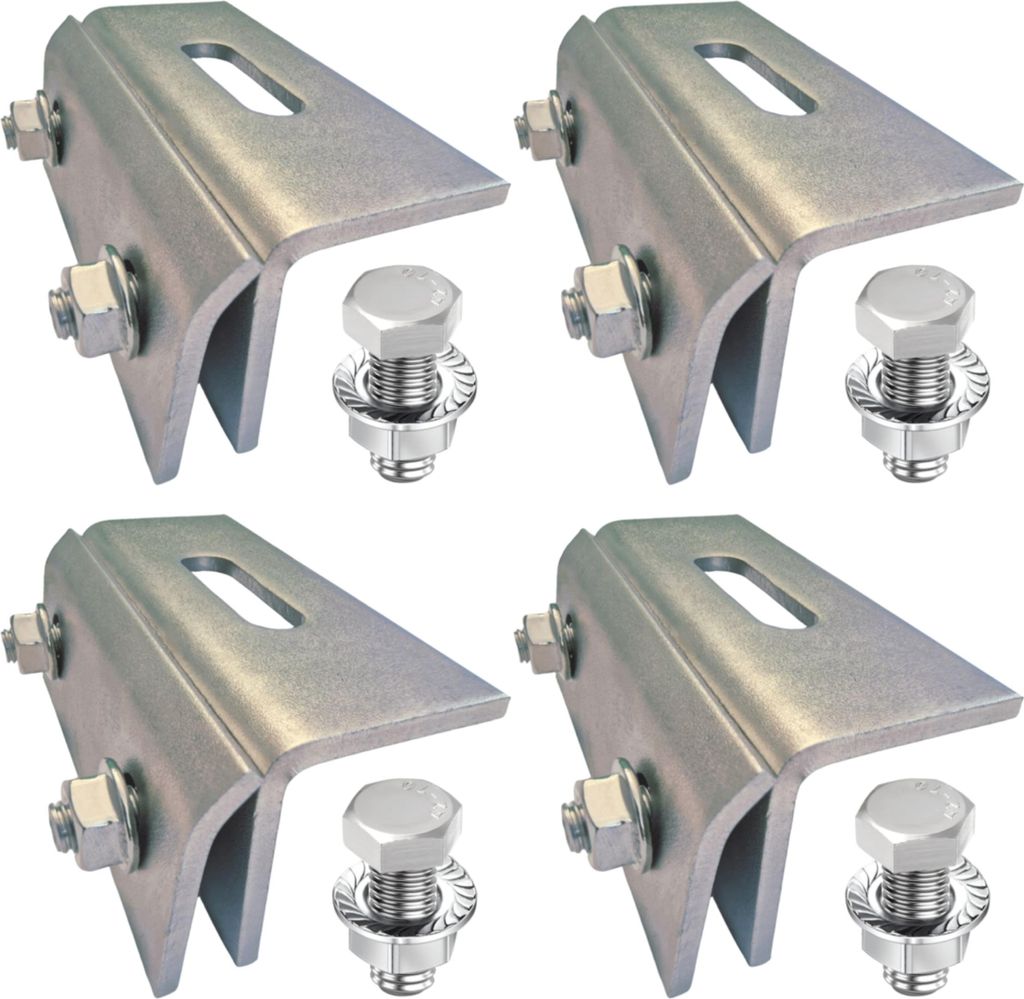

4x Blechdachklemme Solar Montageset Sechskantkopf 17

4x Blechdachklemme Solar Montageset Sechskantkopf 17

Die Blechdach-Befestigungsklemme dient der direkten Befestigung einer handelsüblichen Photovoltaik-Montageschiene an der Stehfalz eines Schrägdachs aus Blech, Aluminium, Zink oder Stahl. Im Befestigungsset [Sechskantkopf 17] zusätzlich zur Befestigungsklemme mit 1x Bundmutter M10 und 1x Sechskantschraube M10x25 mit 17mm breitem Kopf für PV-Schienen mit einem unteren Profilkanal in 17,5mm Breite. sumfang: 4 Sets

Die doitBau Blechdach-Befestigungsklemme dient der direkten Befestigung der Photovoltaik Montageschienenan der stehenden Falz (Stehfalz) von Blechdächern aus Aluminium, Zink oder Stahl. Sie gründet die Auflage der Montageschienen-Konstruktion, auf der die Solarmodule befestigt werden und kommt nur am Schrägdäch zum Einsatz.

Die Befestigungsklemme hat einen Klemmbereich von bis zu 3,5mm und ist damit mit den meisten herkömmlichen Falzbreiten kompatibel. Bei Befestigung der Montageschiene auf der Falzklemme ist es sehr komfortabel, dass deren Position durch eine spezielle Langlochbohrung in horizontaler Richtung flexibel ausgerichtet werden kann.

Im Befestigungsset [Sechskantkopf 17] befindet sich folgendes im Lieferumfang:
1x Blechdachklemme (Artikelnr. 90585010), 1x Bundmutter M10 (Artikelnr. 90589130), 1x Sechskantschraube M10 x 25mm mit Kopfbreite 17mm (Artikelnr. 90586611). sumfang: 4 Sets.

Anmerkung: Bei den handelsüblichen Photovoltaik Montageschienen gibt es zwei unterschiedliche Breiten des unteren Profilkanals. Der eine Typ hat eine Breite von 17,5mm und der andere Typ hat eine Breite von 23mm.
Für Typ 17,5 kann man entweder eine Sechskantschraube M10 x 25mm mit Kopfbreite 17mm (Artikelnr. 90586611) oder eine Hammerkopfschraube M10 x 32,5mm mit Kopfbreite 17,3mm (Artikelnr. 90589121) verwenden.
Für Typ 23 muss eine Hammerkopfschraube M10 x 25mm mit Kopfbreite 22,8mm (Artikelnr. 90589120) verwendet werden.

Zur Befestigung der Montageschiene auf der Adapterplatte der Falzklemme wird je nach Typ von Montageschiene eine Sechskantschraube M10x25, eine Hammerkopfschraube 17,3 oder eine Hammerkopfschraube 22,8 in die untere Profilkammer (Nut) der Montageschiene eingelegt und durch den Winkel des Dachhaken mit der Bundmutter gekontert und festgezogen.

Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage am Beispiel eines Blechdaches mit einer stehenden Blechfalz:

Die Blechfalzklemme soweit wie möglich auf den Falz setzen und lose befestigen. Erst später mit der nachfolgenden Profilschienenmontage ausrichten und festschrauben.

Zur Befestigung der Montageschiene auf der Adapterplatte der Blechfalzklemme (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.
Alternativ zur Hammerkopfschraube M10x32,5 mit Kopfbreite 17,3mm kann auch eine Sechskantschraube M10x25 mit Kopfbreite 17mm verwendet werden.

Die Solarmodule am Anfang und am Ende einer Modulreihe mit der Endklemme und zwischen zwei Modulen mit der Mittelklemme auf der Schienenkonstruktion befestigen. Dazu zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und dann die Modulklemme mit der Zylinderkopfschraube in den Nutenstein verschrauben.
Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.

Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
