Mittelklemme Klickfix schwarz für Solarmodule 30-40mm

Die Mittelklemme Klickfix ist ein vormontiertes Set zur Befestigung von Solarmodulen mit einer Rahmenhöhe von 30-40mm auf einer Unterkonstruktion aus Aluminium-Montageschienen bei Flach- und Schrägdächern. Farbe: Schwarz, stückeloxiert. sumfang: 1 Set

Die Mittelklemme Klickfix ist ein vormontiertes Set zur Befestigung von Solarmodulen mit einer Rahmenhöhe von 30-40mm auf einer Unterkonstruktion aus Aluminium-Montageschienen bei Flach- und Schrägdächern.

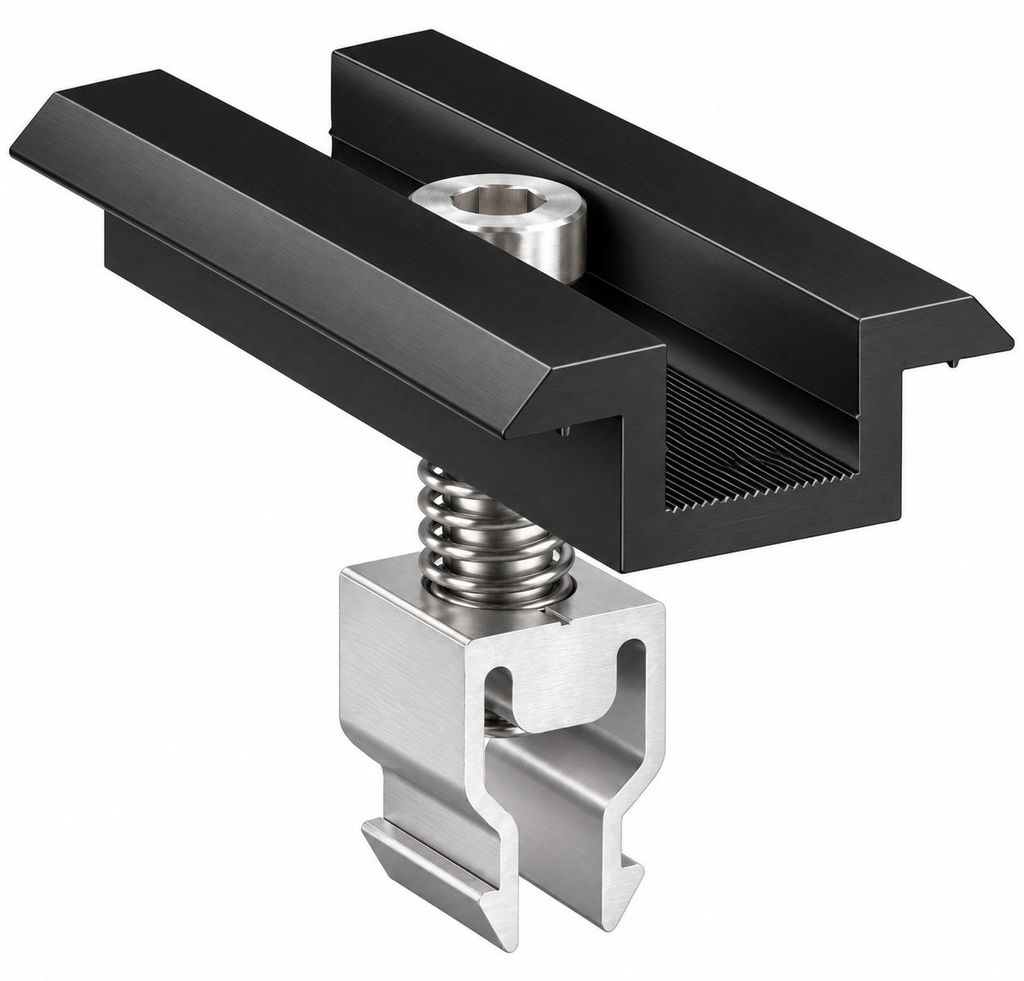

Das Set besteht aus der Mittelklemme, einer DIN 912 Edelstahl- Zylinderkopfschraube M8, einer Edelstahlfeder und einer Klick-Klemme mit Vierkantmutter. Die Klick-Klemme wird passgenau anstelle des klassischen Nutensteins direkt in den oberen Profilkanal der Solar-Montageschiene eingeklickt.

Das Klick-System verhilft zu einer äußerst einfachen und schnellen Montage. Es wird einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen.

Die vormontierte Lieferform vereinfacht die Montage enorm. Es können keine Einzelteile mehr verloren gehen, es muss nichts mehr müheselig zusammengesetzt werden und es geht deutlich schneller. Auch gerade hinsichtlich der Arbeitssicherheit z.B. auf Schrägdächern kann das von unschätzbarem Vorteil sein.

Die Mittelklemme Klickfix ist mit nahezu jeder handelsüblichen Montageschiene kompatibel.

Einzelne Solarmodule werden rechts und links mit jeweils zwei Endklemmen auf den Aluminium-Montageschienen befestigt. Bei der Montage mehrerer Solarmodule werden entsprechend am Anfang und am Ende der Modulreihe Endklemmen und zwischen zwei Modulen Mittelklemmen verwendet.

Die doitBau Mittelklemme Klickfix ist stückeloxiert. Bei diesem Verfahren erfolgt das eigentliche Eloxieren nach der Oberflächenvorbehandlung, das heißt auch die Schnittkanten sind schwarz. Es ist im Ergebnis besonders hochwertig. Die Eloxierung schützt das Aluminium. Durch das Eloxieren entsteht eine harte, verschleißfeste Schicht (bei diesem Modell mit 20µm extra Dick), die das darunterliegende Aluminium gut schützt. Dank des Verfahrens wird die Korrosionsbeständigkeit erhöht und das Material bleibt länger schön und ansehnlich.

Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage:

Je nach Art des Daches und des gewählten Montagesystems die Befestigungselemente montieren.

Bei Dächern aus Wellblech oder Faserzement z.B. Stockschrauben mit Adapterplatte, bei Biberschwanz- oder Bitumendächern die jeweiligen Befestigungshaken, bei Blechdächern mit Falz die Befestigungsklemme oder bei Flachdächern die entsprechenden Montagegestelle.

Zur Befestigung der Montageschiene auf dem Befestigungselement (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.

Die Solarmodule am Anfang und am Ende einer Modulreihe einfach mit der Endklemme Klickfix und zwischen zwei Modulen mit der Mittelklemme Klickfix auf der Schienenkonstruktion befestigen.

Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
