ritter Einbau-Allesschneider AES 62 SL-H silbermetallic/links 544005
Einbau-Allesschneider AES 62 SL-H
Art.-Nr. 544005
- Der Einbau-Allesschneider AES 62 SL-H ist die optimale Einbaulösung, die Platz auf der Arbeitsplatte schafft.
- Die Ausführung mit hohem Beschlag eignet sich für grifflose Küchen oder überdicke Arbeitsplatten.
- Für den Bezug der Einbaugeräte wenden Sie sich am besten an einen Küchenfachhandel in Ihrer Nähe.
- Wenn Sie unsicher sind, welcher Gerätetyp für Ihre Schublade geeignet ist, können Sie dies bei unseren Einbauhinweisen nachlesen.
Produktinformation
Einbau-Allesschneider AES 62 SL-H
zur Montage in Normschubladen ab 50 cm Korpusbreite
Voraussetzung: lichte Breite > 392 mm
Abstand Schubkastenboden bis Arbeitsplattenoberkante min. 165 mm, max. 210 mm
Platzsparende und funktionelle Küchentechnik. Einbau-Allesschneider mit hohem Beschlag!
Diese Ausführung eignet sich für z. B. grifflose Küchen, überdicke Arbeitsplatten etc.
Planungsalternativ gibt es dieses Modell mit rechtsseitiger Schneidgutführung (siehe AES 62 SR-H).
Wenn Sie nicht sicher sind, welcher Gerätetyp für Ihre Schublade geeignet ist, können Sie dies bei unseren Einbauhinweisen nachlesen.
Eigenschaften
- Schneidgutführung links
- Metallausführung
- Hoher Beschlag für z.B. grifflose Küchen, überdicke Arbeitsplatten
- Wellenschliffmesser, 17 cm ø
- Schnittstärkeeinstellung bis ca. 14 mm
- Sicherheits-Moment- und Dauerschalter
- Einklappsperre bei eingestellter Schnittstärke
- Schneidgut-Auffangschale aus rostfreiem, poliertem Edelstahl
- Haltewinkel für Fingerschutz und Restehalter
- Aufstellbeschlag verriegelt selbsttätig
Planung
Die Einbaugeräte von ritterwerk sind, auch wenn sie vielleicht nicht danach aussehen, eine komplexere Angelegenheit als einfach nur Auspacken, Hinstellen und Verwenden. Es gibt vieles zu beachten, wie beispielsweise die Voraussetzungen für den Einbau, die Einbaumaße und die richtige Montage des Geräts. Der Verkauf/Vertrieb der Einbaugeräte erfolgt deshalb ausschließlich über die Küchenmöbelindustrie bzw. den Küchenfachhandel. Die Montage der Einbaugeräte sollte unbedingt von Fachpersonal (Küchenmonteur, Schreiner etc.) vorgenommen werden.
Welcher Einbau-Allesschneider für welche Planungssituation am besten geeignet ist zeigen wir Ihnen in unseren Einbauhinweisen. Zusätzlich finden Sie dort weitere Informationen zum Einbau und der Montage.
Technische Daten
VDE/GS, Schutzklasse 2,br>
230 Volt, 65 Watt, KB 5 min.
Maße: Höhe 75 mm Breite 390 mm Tiefe 365 mm (geklappt)
Gewicht 4,1 kg
WEEE: 84428665

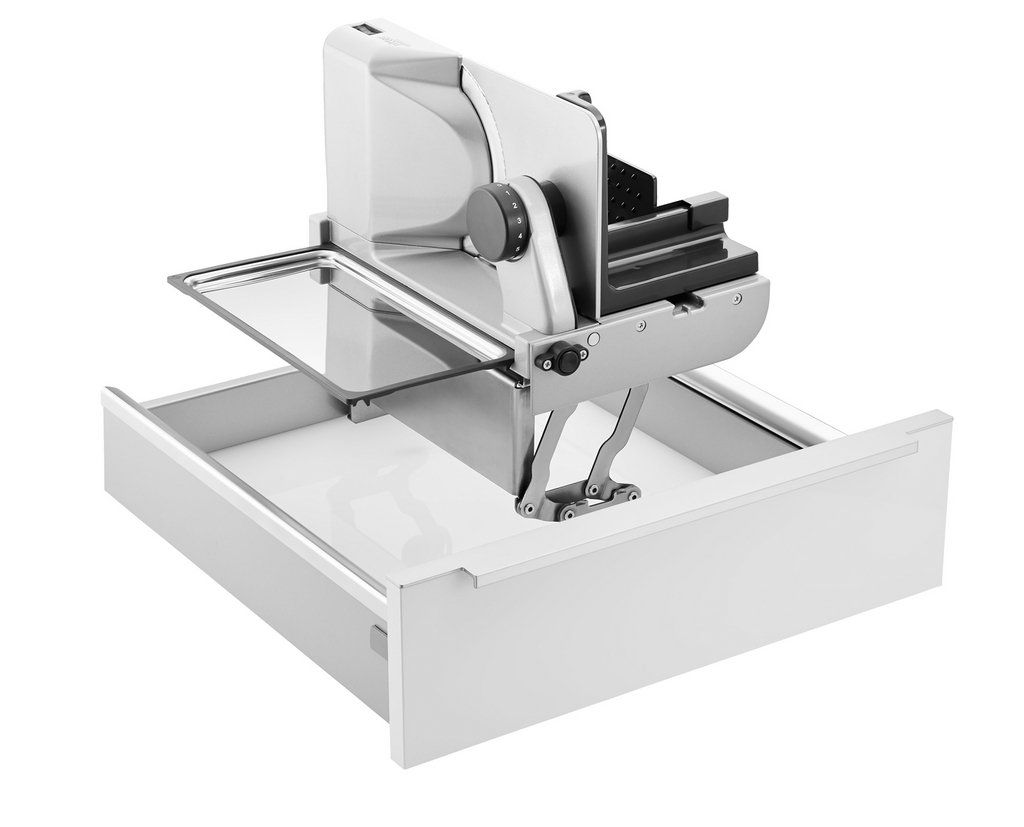

ritter MultiSchneider AES 62SL-H - hohe Ausführung, Schlitten links - Für Schubladen ab 50 cm Korpusbreite. Praktisch für alle Schubkästen, die tiefer liegen und dadurch der Abstand zur Arbeitsplattenoberkante größer ist. Ein hoher Beschlag sorgt dafür, dass die Maschine im aufgeklappten Zustand höher aus dem Schubkasten schwenkt und somit der Schneidgutschlitten mit dem Schneidgut über die Arbeitsplatte fährt.
Dieser funktionale und praktische Einbau-Allesschneider schafft Platz auf der Arbeitsplatte, da er nach dem Schneidvorgang schnell wieder in der Lade verschwindet.
HINWEIS: Voraussetzung für die Montage ist eine lichte Breite größer 392 mm und ein Abstand Schubkastenboden bis Arbeitsplattenoberkante min. 165 mm bis max. 210 mm.
Details:
- Antrieb: Leistungsstarker Universalmotor 230 Volt, 65 Watt
- Kurzbetriebszeit 5 min.
- Sicherheitsmoment- und Dauerschalter.
- Oberfläche: Metallausführung - silbermetallic
- Rundmesser: verstärktes Scheibenmesser 17 cm Ø mit Spezial-Wellenschliff
- der Scheren-Hebe- und Aufstellbeschlag verriegelt selbsttätig
- Schnittstärken-Einstellung: stufenlos bis 14 mm
- Einklappsperre bei eingestellter Schnittstärke
- Zubehör: Schneidgut-Auffangschale aus Edelstahl rostfrei, Haltewinkel für Fingerschutz und Restehalter
Ausführung: Schneidgut links geführt
Maße: H 75 x B 390 x T 365 mm (geklappt)
Gewicht: 4,1 kg
Gehäuse: silbermetallic
Maßskizze (siehe auch Zoombild 2)
Weitere Einbaubedingungen siehe Bedienungsanleitung:
Download Bedienungs- / Montageanleitung (PDF 1,83 MB)
Hnweis zur Montage als PDF-Download (ca. 800 KB)
VDE / GS Zeichen.Vom VDE nach geltenden Sicherheitsnormen im Juni 2024 geprüft,
Schinkenmesser (Messerträger LILA) - Artikelnr. 517132
Wellenschliffmesser (Messerträger LILA) - Artikelnr. 517133
Auffangschale silbermetallic - Artikelnr. 542200
Restehalter - Artikelnr. 540775
Schlittenrückwand / Daumenschutz - Art.Nr.: 540227
Schlittenboden - Art.Nr.: 542102
Schenkelfeder links - Art.Nr.: 540694
Messerverschluss - Art.Nr.: 504106
Antriebsrad - braun - Art.Nr.: 525660
- Wellenschliffmesser 17 cm Ø
- Schnittstärkeeinstellung bis ca. 14 mm
- Sicherheits-Moment- und Dauerschalter
- Einklappsperre bei eingestellter Schnittstärke
- Schneidgut-Auffangschale aus rostfreiem, poliertem Edelstahl
- Haltewinkel für Fingerschutz und Restehalter
- Aufstellbeschlag verriegelt selbsttätig
- Kurzbetrieb max. 5 min
AES 62 SL und
AES 62 SR: Lichte Schubladenbreite > 344 mm
Abstand Schubladenboden bis Oberkante Arbeitsplatte: min. 116 mm, max. 161 mm
AES 62 SL-H und
AES 62 SR-H: Lichte Schubladenbreite > 392 mm
Abstand Schubladenboden bis Oberkante Arbeitsplatte: min. 165 mm, max. 210 mm
(Für höhere Schubladen und Küchen mit dickeren Arbeitsplatten)
- B x H x T(mm): 390 x 75 x 365
- Ausführung: Schneidgutführung links
- Type: AES 62 SL-H
- Korpusbreite mind.(mm): 500
- Marke: Ritter
- elektr. Anschluss:
Gewicht(kg): 4,1
Farbe: Silber
Material: Metall
Inhaltsangabe (ST): 1
Hohe Ausführung zur Montage in Schubkästen ab 500 mm Korpusbreite. Voraussetzung: Lichtes Innenmaß >392 mm. Steht vor der Arbeitsplatte. Abstand Schubkastenboden bis Arbeitsplattenoberkante min. 165 mm
- max. 210 mm. Besonders geeignet für grifflose Küchen oder dickere Arbeitsplatten
- Antrieb: leistungsstarker Energiesparmotor 230 V
- 65 Watt
- Kurzbetrieb 5 Minuten
- Metallausführung
- Rundmesser: polierte Schneide
- Ø 170 mm
- mit Wellenschliff
- der Scheren-
- Hebe- und Aufstellbeschlag verriegelt selbsttätig
- Schnittstärkeneinstellung: bis ca. 14 mm
- Einklappsperre bei eingestellter Schnittstärke
- Maße: H 75 x B 390 x T 365 mm
- Gewicht: 4,1 kg
- Zubehör: Schneidgut-Auffangschale aus Edelstahl rostfrei
- Haltewinkel für Fingerschutz und Restehalter
