Maico Unterputzgehäuse ER GH, UP/G, UPD und UPB für Einzelentlüftungssystem ER (EC)

Maico Unterputzgehäuse ER GH, UP/G, UPD, UPB - Flexible Entlüftungslösungen für ein gesundes Raumklima

Die Maico Unterputzgehäuse der Serien ER GH, ER UP/G, ER UPD und ER UPB bilden die Grundlage für die Implementierung effizienter Einzelentlüftungssysteme der ER (EC) und Centro-Reihen. Diese Gehäuse eignen sich für den Einbau in innenliegenden Badezimmern, Toiletten, Abstellräumen sowie in Wohnküchen mit Außenfenstern. Die Installation und elektrische Verdrahtung erfolgt typischerweise bereits in der Rohbauphase in Lüftungsschächten, Wänden, Vorwänden oder abgehängten Decken.

Vorteile der Maico Unterputzgehäuse:

- Flexibler Einbau: Geeignet für Wand- und Deckenmontage, sowohl innerhalb als auch außerhalb des Abluftschachts.
- Anpassbare Luftführung: Verschiedene Ausblasrichtungen (oben, links, rechts, hinten) sind realisierbar.
- Erweiterbare Nutzung: Möglichkeit zum Anschluss eines Zweitraums für zusätzliche Entlüftung (ausgenommen ER UPB).
- Breite Kompatibilität: Entwickelt für Maico Einzelentlüftungssysteme ER (EC) sowie für zentrale Entlüftungssysteme der Centro-Reihe.
- Brandschutzintegration: Die Modelle ER UPD und ER UPB verfügen über eine automatische Metall-Rückschlagklappe zur Verhinderung der Brandübertragung.
- Einfache Installation: Vorbereitung und elektrische Verdrahtung können effizient bereits in der Rohbauphase erfolgen.

ANPASSBARER AUSBLASSTUTZEN

Die Maico Unterputzgehäuse sind mit einem flexibel umbaubaren Ausblasstutzen ausgestattet. Dieser besteht aus Kunststoff (bei ER GH, UP/G) oder Metall (bei ER UPD, UPB). Diese Bauweise ermöglicht eine variable Ausblasrichtung nach oben, links, rechts oder hinten, wodurch sich das Gehäuse optimal an verschiedene räumliche Gegebenheiten anpasst.

Diese Anpassungsfähigkeit unterstützt eine effiziente und zielgerichtete Luftabführung in verschiedenen Raumkonzepten, was zu einer Verbesserung der Luftqualität und einem angenehmen Raumklima beitragen kann.

INTEGRIERTE RÜCKSCHLAGKLAPPE

Eine selbsttätige Kunststoff-Rückschlagklappe (bei ER GH, UP/G) oder eine automatische Metall-Absperrklappe (bei ER UPD, UPB) ist direkt in den Ausblasstutzen integriert. Diese Klappen dienen dazu, das Eindringen von kalter Luft, Gerüchen oder Zugluft aus dem Lüftungssystem in den Wohnraum zu verhindern.

Die Rückschlagklappe trägt zu einem störungsfreien Betrieb bei und schützt vor unerwünschten Rückströmungen.

ZWEITRAUMANSCHLUSS-MÖGLICHKEIT

Die Modelle ER GH, UP/G und UPD bieten die Option eines Zweitraumanschlusses, beispielsweise für eine WC-Sitzentlüftung. Hierfür sind spezielle ER 100 Geräte mit verschiedenen Steuerungstypen wie Standard, VZ, VZ 15, VZC, G, I, D oder RC zugelassen.

Diese Funktion ermöglicht eine erhöhte Flexibilität bei der Raumlüftung und die Integration weiterer Entlüftungspunkte, was in Räumen mit Mehrfachnutzung von Vorteil sein kann.

PUTZSCHUTZ UND SCHUTZ VOR VERSCHMUTZUNG

Jedes Unterputzgehäuse wird mit einem Putzschutzdeckel geliefert. Dieser Deckel schützt das Gehäuse während der Rohbauphase sowie bei nachfolgenden Putz- und Malerarbeiten zuverlässig vor Schmutz und Beschädigungen.

Die Installation kann somit frühzeitig erfolgen, ohne dass die Funktionalität oder Ästhetik des Gehäuses durch Baustaub oder Schmutz beeinträchtigt wird. Die Endmontage der Lüftungssysteme erfolgt typischerweise nach Abschluss der Bauarbeiten.

TECHNISCHE SPEZIFIKATIONEN

Artikel: ER GH, ER UP/G, ER UPD, ER UPB

Ausführung:
ER GH:
- Kunststoff-Ausblasstutzen, umbaubar (seitlich/hinten)
- Selbsttätige Kunststoff-Rückschlagklappe
- Ohne Brandschutzgehäuse
- Zweitraumanschluss rechts/links/unten möglich
ER UP/G:
- Kunststoff-Ausblasstutzen (seitlich)
- Selbsttätige Kunststoff-Rückschlagklappe
- Ohne Brandschutzgehäuse
- Zweitraumanschluss rechts/links/unten möglich
ER UPD:
- Metall-Ausblasstutzen (seitlich)
- Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung
- Ohne Brandschutzgehäuse
- Zweitraumanschluss rechts/links/unten möglich
ER UPB:
- Metall-Ausblasstutzen (seitlich)
- Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung
- Mit Brandschutzgehäuse
- Kein Zweitraumanschluss möglich

Luftrichtung: Entlüftung
Einbauort: Wand / Decke
Einbauart: Unterputz
Material Gehäuse: Kunststoff

Farbe:
ER GH, ER UP/G, ER UPB: Schwarz
ER UPD: Keine Angabe

Gewicht:
ER GH: 0,6 kg
ER UP/G: 0,5 kg
ER UPD: 0,7 kg
ER UPB: 2,6 kg

Brandschutz:
ER GH, ER UP/G, ER UPD: Nein
ER UPB: Ja (mit Brandschutzverkleidung)

Ausblasrichtung: Seitlich / hinten (umbaubar)
Anschlussdurchmesser: 75 mm / 80 mm
Verpackungseinheit: 1 Stück

Abmessungen:
Breite:
ER GH: 250 mm
ER UP/G, ER UPD: 225 mm
ER UPB: 249 mm
Höhe:
ER GH: 250 mm
ER UP/G, ER UPD: 225 mm
ER UPB: 249 mm
Tiefe:
ER GH: 110 mm
ER UP/G, ER UPD: 108 mm
ER UPB: 120 mm

LIEFERUMFANG

Die Unterputzgehäuse werden in transportsicherer Verpackung geliefert. Der Lieferumfang beinhaltet je nach Modell:

Unterputzgehäuse ER GH und UP/G:
- 1x Unterputz-Kunststoffgehäuse mit Ausblasstutzen DN 75 / 80 (ohne Brandschutz)
- 1x Kunststoff-Verschlussklappe
- 1x Putzschutzdeckel
- 1x Betriebs- und Montageanleitung

Unterputzgehäuse UPD:
- 1x Unterputzgehäuse aus Kunststoff mit Metall-Ausblasstutzen DN 75 / 80
- 1x Brandschutz-Absperrvorrichtung mit automatischer Rückschlagklappe aus Metall gegen Brandübertragung (K90-18017)
- 1x Putzschutzdeckel
- 1x Betriebs- und Montageanleitung

Unterputzgehäuse UPB:
- 1x Unterputzgehäuse aus Kunststoff und Brandschutzverkleidung mit Metall-Ausblasstutzen DN 75 / 80
- 1x Brandschutz-Absperrvorrichtung mit automatischer Rückschlagklappe aus Metall gegen Brandübertragung (K90-18017)
- 1x Putzschutzdeckel
- 1x Betriebs- und Montageanleitung

EINSATZBEREICHE UND ANWENDUNGSSZENARIEN

Die Maico Unterputzgehäuse finden hauptsächlich in innenliegenden Badezimmern, Toiletten, Abstellräumen sowie in Wohnküchen mit Außenfenstern Anwendung. Sie stellen eine Lösung für die dezentrale Entlüftung und die Integration in zentrale Lüftungssysteme dar, um Feuchtigkeit, Gerüche und verbrauchte Luft abzuführen. Aufgrund ihrer flexiblen Einbaumöglichkeiten in Wand oder Decke eignen sie sich sowohl für Neubauten als auch für Sanierungsprojekte.

HERSTELLER UND QUALITÄT

Die Unterputzgehäuse werden vom Hersteller MAICO produziert, einem Anbieter von Lüftungssystemen. Die Produkte sind auf eine lange Lebensdauer ausgelegt. Bestimmte Modelle bieten zudem integrierte Brandschutzlösungen.

ZUBEHÖRTEILE

Für eine vollständige und optimierte Installation stehen diverse Zubehör- und Ersatzteile zur Verfügung:

Spezielles Zubehör für ER EC - Unterputzgehäuse ER GH:
- Abdeckrahmen ER AR EC
- Abdeckung ER A, ER AK, ER AH, ER AB
- Absaugstutzen ER AS
- Mauerrahmen ER MR EC
- Montagehalter ER UPM, UPM 60/100
- Montage-Set ER MS
- Moosgummigarnitur ER MO
- Schalldämmelement-Set ER-SE EC
- Ventilatoreinsatz ER EC

Spezielles Zubehör für ER - Unterputzgehäuse ER UP/G, UPD, UPB:
- Abdeckrahmen ER AR
- Abluftelement Centro E, Centro M, Centro H
- Absaugstutzen ER AS
- Distanzrahmen DR 60/100
- Mauerrahmen ER MR
- Montagehalter UPM 60/100
- Moosgummigarnitur ER MO
- Replacement Kit ER RPK
- Schalldämmelement ER SE UP
- Ventilatoreinsatz ER 60 (F, G, GVZ, H, I, VZ, VZ 15, VZC)
- Ventilatoreinsatz ER 100 (D, F, G, GVZ, H, I, RC, VZ, VZ 15, VZC)
- Zweitraumabsaugung ER-ZR

Allgemeines Zubehör für ER - Unterputzgehäuse ER UP/G, UPD, UPB:
- Aluminium-Flexrohr AFR (nur ER UPB)
- Aluminium-Flexrohr AFR 80 (nur ER UP/G)
- Befestigungsschelle BS
- Dachdurchführung DF
- Dachpfanne DP
- Regenschutzgitter RG
- Türlüftungsgitter MLK 30 weiß, MLK 45 weiß

Ersatzteile für ER EC - Unterputzgehäuse ER GH, UP/G:
- Ausblasstutzen ABSK ER GH
- Klappenauflage KA RK K mit Rückschlagklappe
- Klemmleiste KL ER

Ersatzteile für ER - Unterputzgehäuse ER UPD, UPB:
- Ausblasstutzen ABSM RK ER UPD / UPB mit vormontierter Rückschlagklappe
- Klemmleiste KL ER

Hinweise zur Installation:
Für eine fachgerechte Installation ist die Bereitstellung von geeignetem Befestigungsmaterial und Werkzeug erforderlich. Für die Ausblasrichtung nach hinten wird ein spezieller Adapter für den Ausblasstutzen benötigt.

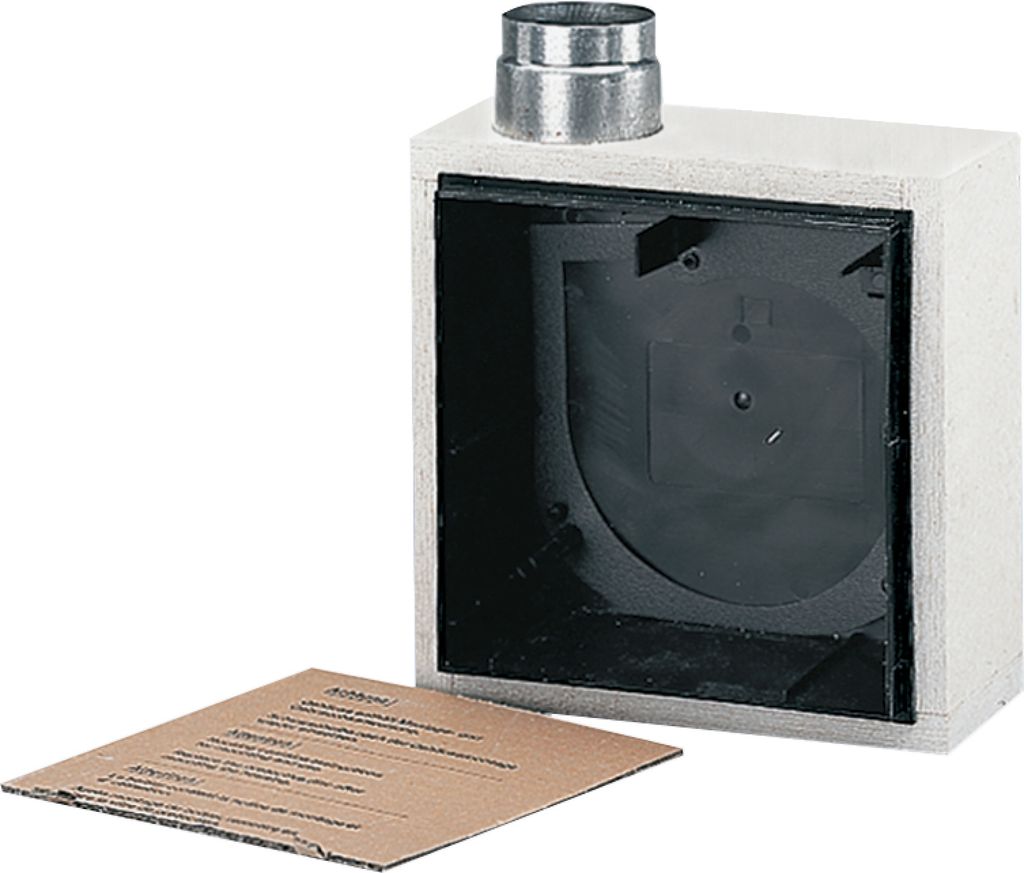

Maico Brandschutz-UP-Gehäuse ER - UPB

Hersteller:Maico
Bezeichnung:Brandschutz-UP-Gehäuse f.ER60P,ER100
Typ:ER - UPB
Werkstoff des Gehäuses:Kunststoff
Farbe:schwarz
Anschlussdurchmesser:75 mm
Mit Brandschutz-Absperrung:ja
Einbaumaß-Höhe:249 mm
Einbaumaß-Breite:249 mm
Einbaumaß-Tiefe:120 mm

Maico Brandschutz-UP-Gehäuse ER - UPB: weitere Details

Einraumentlüftung: Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60 ..., ER 100 .... Einbau in Wohnungsküchen, Bäder und WCs. Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017. Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe und selbsttätiger Auslösevorrichtung. Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe. Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung. Einbau innerhalb des Schachtes in Wand und Decke möglich. Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie Deckeneinbau. Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. Mit Putzschutzdeckel. Praktische Schnappbefestigung und elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse. Kunststoffteile normal entflammbar nach Klasse B 2. Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46. 1-46

Geliefert wird: Maico Brandschutz-UP-Gehäuse f.ER60P,ER100 ER - UPB, Verpackungseinheit: 1 Stk., EAN: 4012799939689

Unterputzgehäuse für die Einraumentlüftung, mit Brandschutz zur Aufnahme eines Ventilators: ER 60 oder ER 100, mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung, Einbau in Wohnungsküchen, Bäder und WCs, Einbauort: Wand, Deckefür die Zweitraumentlüftung sind ER-Gehäuse einschließlich Zweitraumanschluss-Set , Hauptraum: 60 m3/h, Zweitraum 40 m3/h

Einraumentlüftung br / - Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60 ..., ER 100 .... br / - Einbau in Wohnungsküchen, Bäder und WCs. br / - Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017. br / - Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe und selbsttätiger Auslösevorrichtung. br / - Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe. br / - Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung. br / - Einbau innerhalb des Schachtes in Wand und Decke möglich. br / - Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie Deckeneinbau. br / - Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. br / - Mit Putzschutzdeckel. br / - Praktische Schnappbefestigung und elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse. br / - Kunststoffteile normal entflammbar nach Klasse B 2. br / - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46. 1-46

Einraumentlüftung: Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60, ER 100. Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017. Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe mit selbsttätiger Auslösevorrichtung. Einbau in Wohnungsküchen, Bäder und WCs. Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung. Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. Mit Putzschutzdeckel. Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46. Für die Zweitraumentlüftung sind ER-UPB-Gehäuse einschließlich Zweitraumanschluss-Set : UPB/R : rechts. UPB/L : links. UPB/U : unten. Für die Zweitraumentlüftung einsetzbare Ventilatortypen: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RC. Hauptraum: 60 m3 /h, Zweitraum: 40 m3 /h. Artikel : ER-UPBLuftrichtung : Entlüftung Einbauort : Wand / Decke Material : Kunststoff Farbe : schwarz Gewicht : 2,6 kgAbsperrvorrichtung : integriert Anschlussdurchmesser : 75 mm / 80 mm

Maico Unterputzgehäuse ER-UPB für ER, Brandschutz Einraumentlüftung Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60, ER 100. Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017. Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe mit selbsttätiger Auslösevorrichtung. Einbau in Wohnungsküchen, Bäder und WCs. Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung. Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. Mit Putzschutzdeckel. Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46. Zulassungsbescheide auf oder auf unserer Homepage Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie Deckeneinbau. Artikel: ER - UPB Ausführung: Metall-Ausblasstutzen seitlich mit Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung, mit Brandschutzgehäuse, kein Zweitraumanschluss möglich Luftrichtung: Entlüftung Einbauort: Wand / Decke Einbauart: Unterputz Material: Kunststoff Farbe: schwarz Gewicht: 2,6 kg Brandschutz: ja Absperrvorrichtung: integriert Ausblasrichtung: seitlich Anschlussdurchmesser: 75 mm / 80 mm Breite: 249 mm Höhe: 249 mm Tiefe: 120 mm Zulassungsnummer: Z-51.1-46 Verpackungseinheit: 1 Stück
