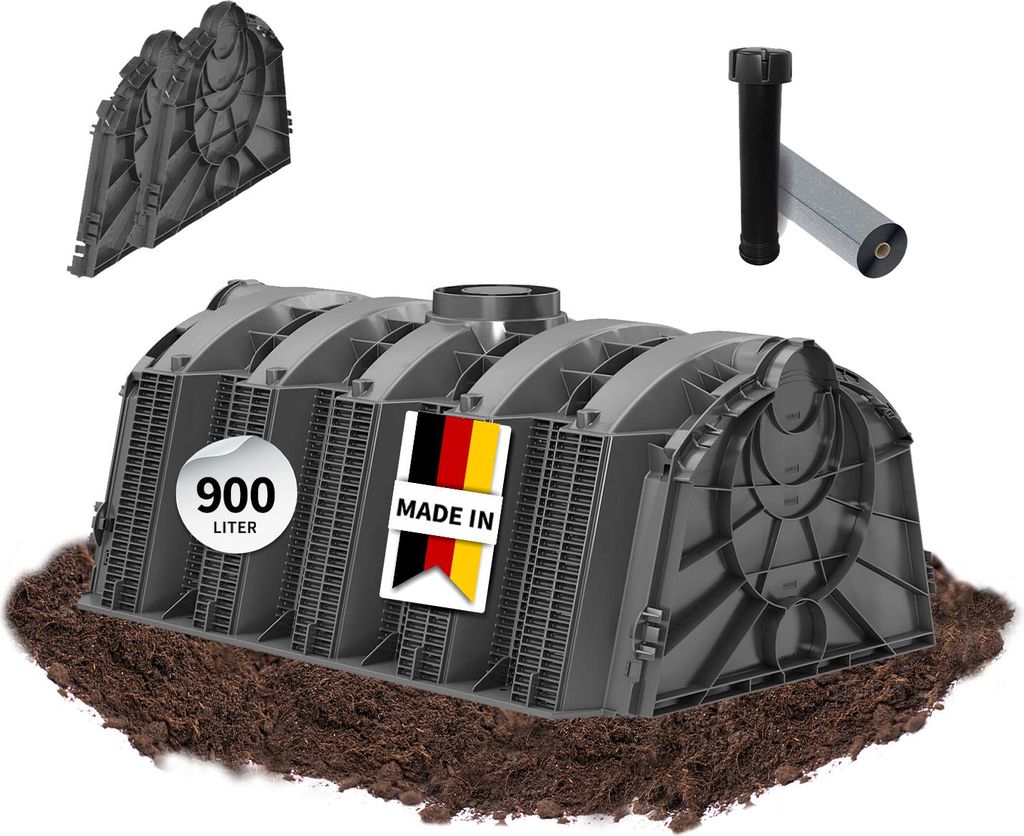

Graf Versickerungsset Sicker-Tunnel 900L

Der GRAF Sicker Tunnel ist vor allem für die Regenwasserversickerung im privaten und ländlichen Bereich konzipiert. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene. Mit etwa 11 kg ist das Leichtgewicht sehr einfach zu verlegen. Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5t pro m² dauerhaft belastbar und damit PKW-befahrbar.

Material: Recycling-PP

• Belastbarkeit: LKW-befahrbar bei 50 cm Erdüberdeckung, max. Erdüberdeckung 2 m
• grundwasserneutral
• höchste Versickerungsleistung druch seitliche Lamellen
• gesamter Bodenbereich geöffnet für gute Versickerung
• Dimensionierung nach ATV-DVWK-A 138 erforderlich

Technische Daten:

Lieferumfang:

• 3 Tunnel mit je 300 Liter
• 2 Endplatten
• Entlüftungsabschluss
• Geotextil

Dieser Artikel besteht aus:

• 3 x 15857 Sicker-Tunnel ohne Endplatten LKW 300L GRAF 410097 GARANTIA 230010
• 1 x 15861 Endplatte für Sicker-Tunnel GRAF 410098 GARANTIA 231004 / 2 Stück
• 1 x 24473 Entlüftungsabschluss DN 100 GRAF GARANTIA 369017
• 1 x 24482 Graf-Tex Geotextil für EcoBloc Inspect GRAF 231006

Garantia Sicker-Tunnel Set 900 L schwarz - Sparen Sie jetzt Niederschlagswassergebühren! Die Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Der Sicker-Tunnel ist die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können. Zudem bietet er folgende Vorteile:

• Dreimal höheres Speichervolumen als eine herkömmliche Kiesrigole.
• Ersetzt ca. 800 kg Kies oder 36 m Drainagerohr DN 100.
• Freie Gestaltung darüber liegender Flächen (Lkw befahrbar).
• Hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit.
• Beliebig erweiterbar.
• Für Einfamilien-, Mehrfamilienhäuser oder gewerbliche Anwendungen.
• Anschlüsse Stirnseite DN 100, 150, 200 und 300.
• Anschlüsse Inspektionsschacht DN 100 und 200.

Hinweis: Die Grubentiefe / Einbautiefe wird in Abhängigkeit zur Verkehrsbelastung berechnet (siehe Einbauanleitung).

Produkteigenschaften Garantia Sicker - Tunnel - Set 900 ltr.:
Die Garantia Regenwasser Sicker Tunnel überzeugen durch ihre komplexe Konstruktion. Sie sind befahrbar und haben ein Nettovolumen von 100 % des Nennvolumens.

• einfacher Einbau durch geringe Einbautiefe
• mit neuster Produktionstechnik gefertigt

Versickerungs-Set Sicker-Tunnel
Vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert. Platzsparend und preiswert.

Anwendung
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickeltes Rigolenelement zur kontrollierten Ableitung des Regenwassers in den Untergrund. Das System besteht aus mehreren Tunnel-Modulen und zwei Endplatten je Reihe. Beliebig dimensionierbar Die Verlegung erfolgt in einer Ebene.

Montage
Die Montage der Module ist einfach, schnell und variabel. Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.

Belastbarkeit
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit 59kN/m² dauerhaft belastbar und damit LKW-befahrbar.

Versickerungsset Sicker-Tunnel bestehend aus:
Sicker-Tunnel LKW, 2 Endplatten, Entlüftungsabschluss DN 100 und GRAF-Tex Geotextil
