Der GRAF Sicker Tunnel ist vor allem für die Regenwasserversickerung im privaten und ländlichen Bereich konzipiert. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene. Mit etwa 11 kg ist das Leichtgewicht sehr einfach zu verlegen. Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5t pro m² dauerhaft belastbar und damit PKW-befahrbar.
- Material: Recycling-PP
- Belastbarkeit: LKW-befahrbar bei 50 cm Erdüberdeckung, max. Erdüberdeckung 2 m
- grundwasserneutral

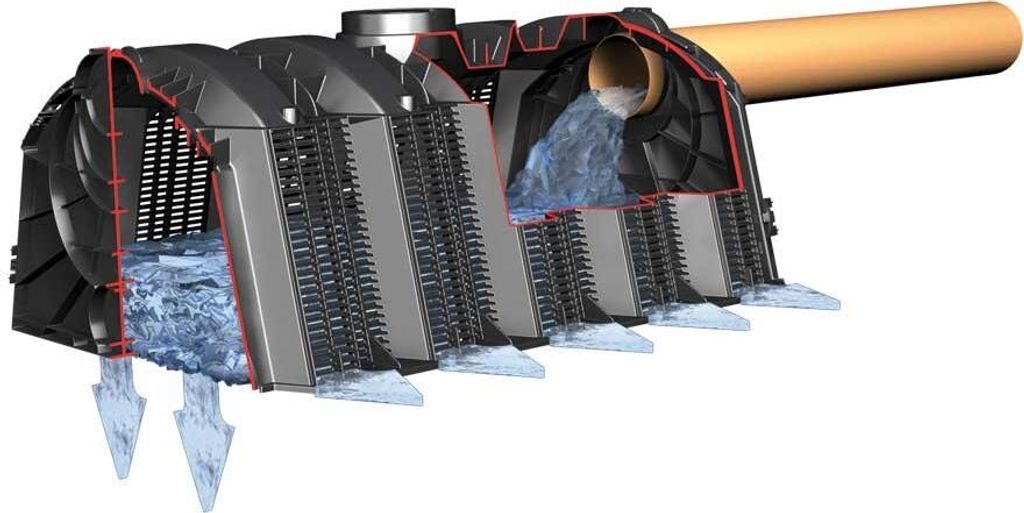

- höchste Versickerungsleistung druch seitliche Lamellen
- gesamter Bodenbereich geöffnet für gute Versickerung
- Dimensionierung nach ATV-DVWK-A 138 erforderlich
Technische Daten:
- Inhalt: 300 Liter
- Maße je Tunnel:
- Länge: 116 cm
- Breite: 80 cm
- Höhe: 51 cm
- Gewicht je Modul: ca. 11 kg
- Anschlüsse:
- Stirnseite: DN 100, 150, 200 und 300
- oben: DN 100, 200
- Abstand bei nicht abgedichteter Hauswand mindestens 6 m
- Abstand Grundwasser mindestens 1 m
- Erdabdeckung min. 50 cm
- Einbautiefe max. 250 cm (Unterkante Sicker-Tunnel)

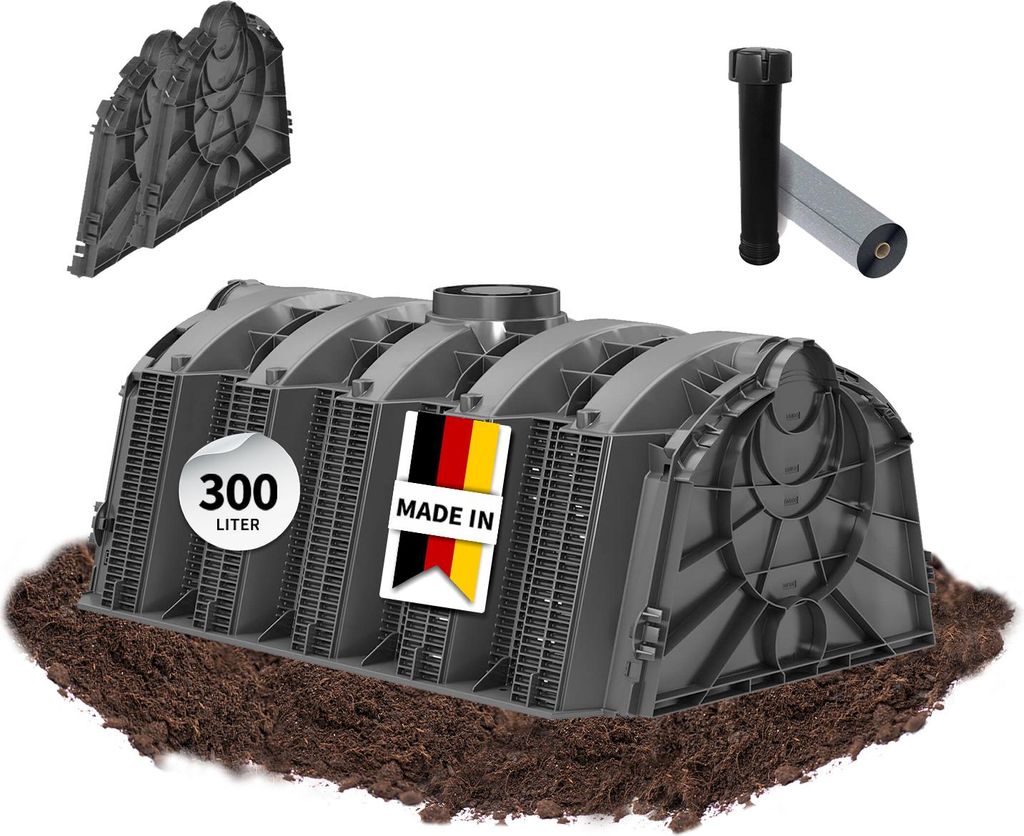

Lieferumfang:
- 1 Tunnel mit 300 Liter
- 2 Endplatten
- Entlüftungsabschluss
- Geotextil
Dieser Artikel besteht aus:
1 x 15857 Sicker-Tunnel ohne Endplatten LKW 300L GRAF 410097 GARANTIA 230010
1 x 15861 Endplatte für Sicker-Tunnel GRAF 410098 GARANTIA 231004 / 2 Stück
1 x 24473 Entlüftungsabschluss DN 100 GRAF GARANTIA 369017
1 x 24482 Graf-Tex Geotextil für EcoBloc Inspect GRAF 231006
Garantia Sicker-Tunnel Set 300 L schwarz - Sparen Sie jetzt Niederschlagswassergebühren! Die Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Das GARANTIA Versickerungsset dient zur Entwässerung von Dachflächen, der Entwässerung von versiegelten Flächen oder dem Überlauf Ihres Regenwasserspeichers. Der Sicker-Tunnel ist die ideale Lösung für den Selbsteinbau, da er ohne schweres Gerät installiert werden kann - nur 11 kg Gewicht pro Tunnel. Zudem bietet er folgende Vorteile: Dreimal höheres Speichervolumen als eine herkömmliche Kiesrigole. Ersetzt ca. 800 kg Kies oder 36 m Drainagerohr DN 110. Höchste Versickerungsleistung durch seitliche Lamellen und geöffneten Bodenbereich. Freie Gestaltung darüber liegender Flächen (LKW-befahrbar). Hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit. Beliebig erweiterbar. Für Einfamilien-, Mehrfamilienhäuser oder gewerbliche Anwendungen. Anschlüsse Stirnseite DN 110, 150, 200 und 300. Anschlüsse Inspektionsschacht DN 110 und 200. Nachhaltige Produkte - Material zu 100 % recycelbar. Produkteigenschaften Garantia Sicker - Tunnel - Set 300 ltr.: Die Garantia Regenwasser Sicker Tunnel überzeugen durch ihre komplexe Konstruktion. Sie sind befahrbar und haben ein Nettovolumen von 100 % des Nennvolumens. - einfacher Einbau durch geringe Einbautiefe - mit neuster Produktionstechnik gefertigt
Versickerungs-Set Sicker-Tunnel
Vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert.
Platzsparend und preiswert.
Anwendung
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickeltes Rigolenelement zur kontrollierten Ableitung des Regenwassers in den Untergrund.
Das System besteht aus mehreren Tunnel-Modulen und zwei Endplatten je Reihe.
Beliebig dimensionierbar
Die Verlegung erfolgt in einer Ebene.
Montage
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerätmöglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Belastbarkeit
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit 59kN/m² dauerhaft belastbar und damit LKW-befahrbar.
Versickerungsset Sicker-Tunnel bestehend aus: Sicker-Tunnel LKW, 2 Endplatten, Entlüftungsabschluss DN 100 und GRAF-Tex Geotextil
