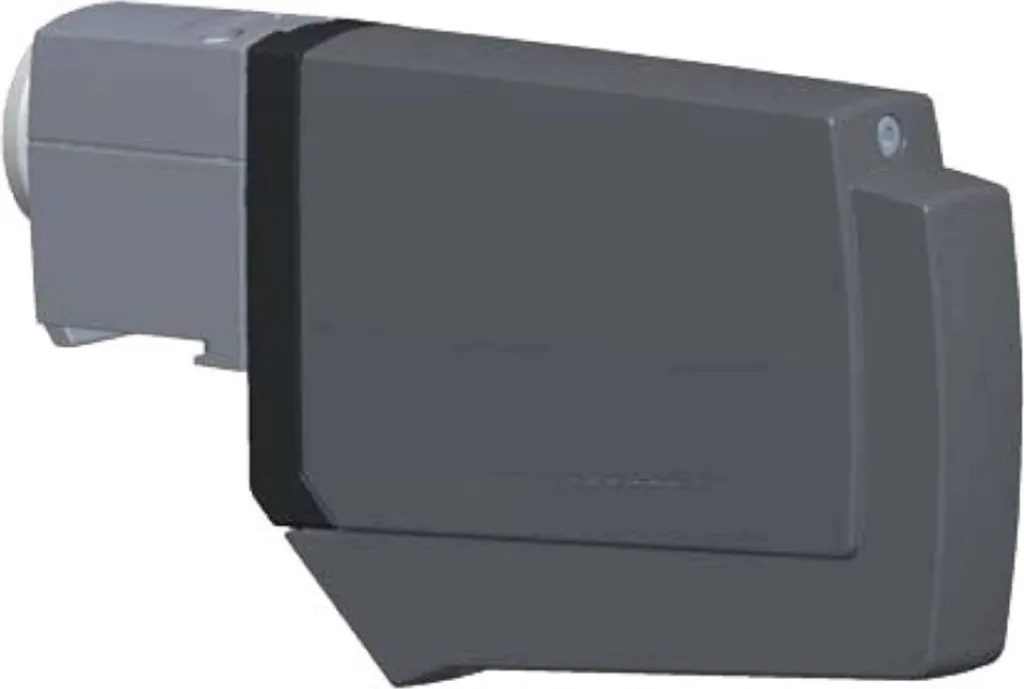

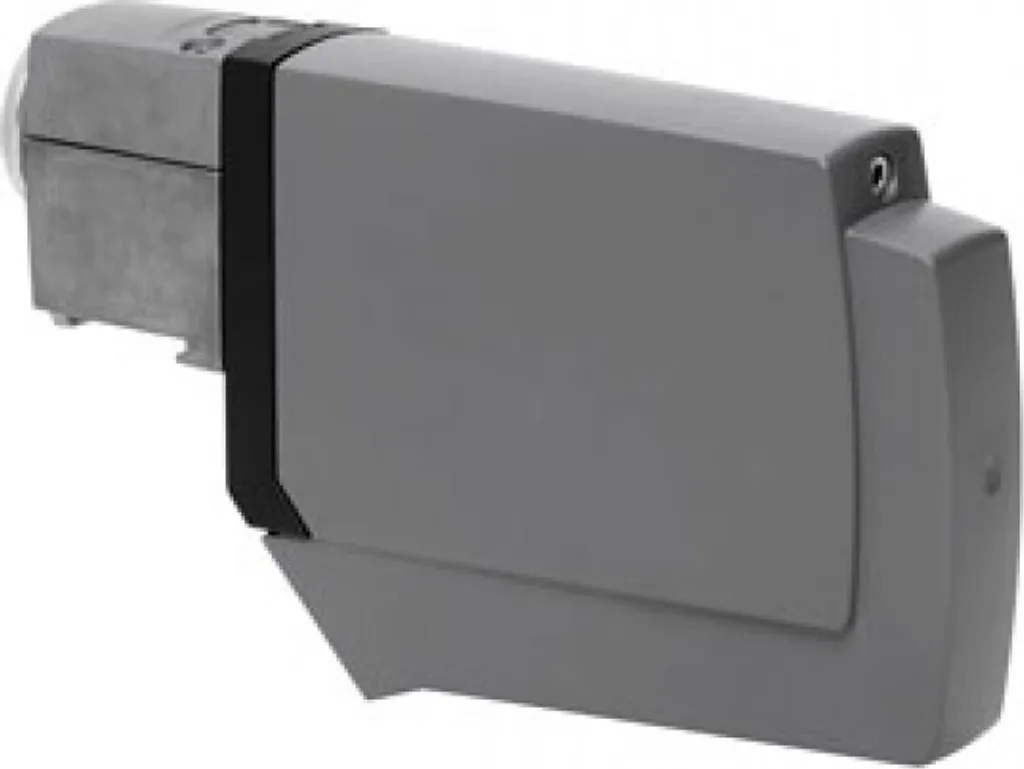

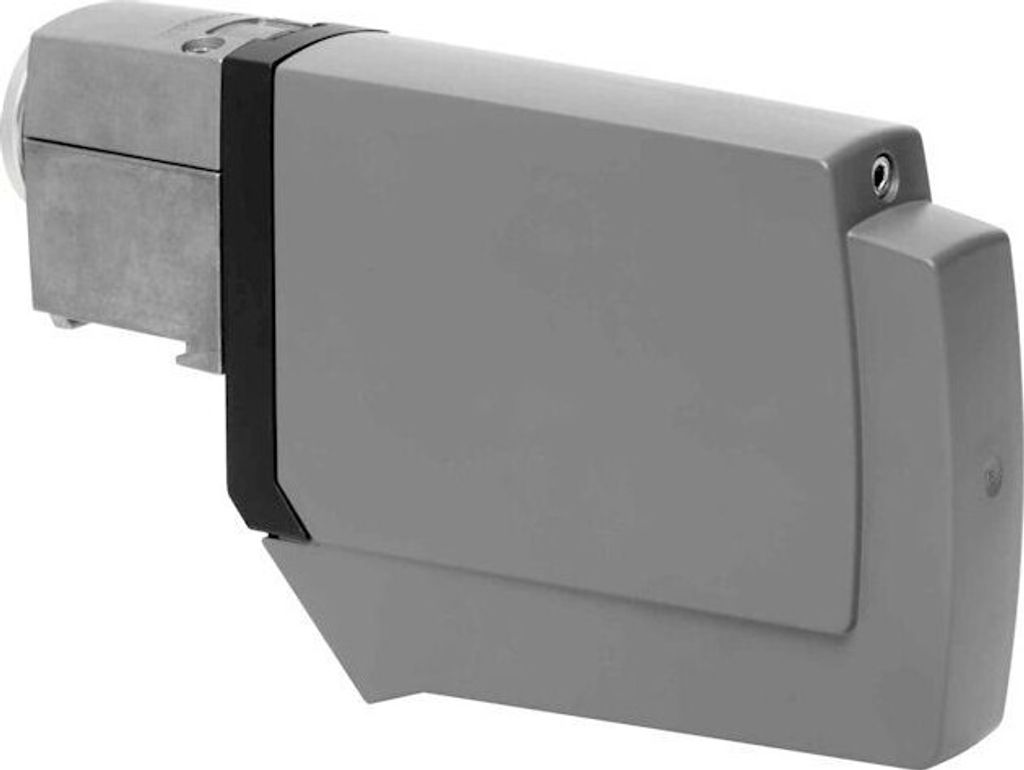

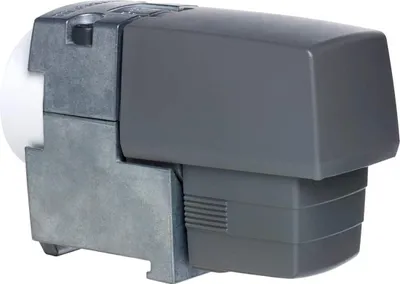

Kathrein UAS 585 Quad LNB

Kathrein hat seine seit Jahren bewährten Speisesysteme komplett überarbeitet, an den aktuellen Stand der Technik angepasst und optimiert. Die neuen Speisesysteme der Baureihe UAS 5xx zeichnen sich durch anspruchsvolles Design und höchste Funktionalität aus. Die typischen Leistungs- und Ausstattungsmerkmale fur Kathrein-Speisesysteme wurden beibehalten, wie z. B.: Die Schnittstelle Spiegel-Speisesystem Das bewahrte Gehause-Prinzip Die Montage mit nur einem Werkzeug Die Multifeed-tauglichkeit bereits ab 60-cm-Spiegel Die hohe Aussteuerfahigkeit zum Einsatz in grosen Spiegeln Zusätzlich wurden der Freiraum fur den Kabelanschluss, die Kabeldurchfuhrung mit Insektenschutz, die Befestigung der Wetterschutzhaube und die Skew-Einstellung optimiert und die elektrischen Daten dem aktuellen Stand der Technik angepasst und in realistischen, nachprüfbaren Werten angegeben. Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Die Speisesysteme entsprechen der ASTRASpezifikation für Universal-Speisesysteme Für Gemeinschaftsanlagen mit zwei Polarisationen und zwei Frequenzbereichen (Low-/High-Band bzw. analog/digital) Für lineare Polarisation Stromversorgung erfolgt über Niederführungskabel Multifeed-tauglich durch kompakten Aufbau Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54 Bestückt mit Quad-LNB (vier Ausgänge schaltbar) Für vier Anschlüsse ohne zusätzlichen Multischalter Mit Multischaltern EXR 15xx erweiterungsfähig auf bis zu 16 Anschlüsse

Kathrein Universal Quad-Switch LNB UAS 585

• Nur für die Kathrein Atennen CAS 60/80/90/120 geeignet! Nicht kompatibel mit SAT-Anlagen von anderen Herstellern!
• Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat
• 4 Teilnehmeranschlüsse (zur Versorgung von bis zu 4 Receiver/TV) - Kathrein
• Multifeed-tauglich durch kompakten Aufbau (CAS 60/80/90/120)
• Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54
• Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Speisesysteme

Bei diesem Typ LNB handelt es sich um ein Empfangsteil mit integriertem Multischalter (auch Switchbox) mit 4 Anschlüssen. An jedem Ausgang stehen die 4 Empfangsebenen zur Verfügung, je nachdem wie es angesteuert wird (Lowband H, Highband H, Lowband V, Highband V). Es können bis zu 4 Receiver bzw. Endgeräte direkt mit dem LNB verbunden und betrieben werden.

• Universal-Quatro-Speisesystem (schaltbar) für Kathrein-Offset- Parabolantennen, Typ CAS .. (60, 75, 90, 120 cm Ø)
• Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat
• Das Speisesystem entspricht der ASTRA-Spezifikation
• Universal-Speisesystem für Gemeinschaftsanlagen mit 2 Polarisationen und 2 Frequenzbereichen (Low- u. High-Band bzw. Analog u. Digital) für 4 Anschlüsse ohne zusätzliche Matrix
• Für lineare Polarisation
• Unabhängige Wahlmöglichkeit horiz./vert., Low-/High-Band von jedem Receiver aus
• Umschaltung hor./vert., Low-/Highband über das Koaxialkabel durch 14/18 V und 22 kHz
• Mit Matrizen (z. B. EXR 1516) erweiterungsfähig bis zu 16 Anschlüssen
• Stromversorgung erfolgt über Niederführungskabel
• Multifeedtauglich durch kompakten Aufbau
• Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54

Kathrein ist Spezialist für zuverlässige, hochwertige Kommunikationstechnik aus deutschen Landen. Und das bereits seit 1919.

Die LNB's von Kathrein für sind robust für alle Wettersituationen verarbeitet worden und sind kompatibel mit vielen Kathrein-Offset- Parabolantennen.

Techn Details:

• Polarisation - Umschaltbar: Vertikal (14 V) - Horizontal (18 V)
• Eingangsfrequenz - GHz Umschaltbar: 10,70-11,70 (0 kHz) - 11,70-12,75 (22 kHz)
• Ausgangsfrequenz - MHz 950-1950/1100-2150
• Oszillatorfrequenz (L.O.) GHz 9,75/10,60
• Phasenrauschen (L.O.: 10,60 GHz) - 1 kHz: -50, 10 kHz: -75, 100 kHz: -95
• Versorgungsspannung: Schaltbetrieb: Vertikal 11,5-14,8 - Horizontal 15,5-19,0 Betrieb mit Multischalter: Horizontal/low 15,5-19 Alle anderen: 0
• Abmessungen in mm: 235 x 135 x 44
• Verpackungs-Maße in mm: 295 x 185 x 65

Kathrein KAT UAS 585 Quad-LNB IP 54 ASTRA EUTELSAT TürkSat lineare Polarisation

Highlights

• Quatro-LNB mit integr. Schalter
• Für den Empfang von Satelliten im Ku-Band
• Für lineare Polarisation
• Stromversorgung erfolgt über Niederführungskabel

Besondere Ausstattungsmerkmale

• Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat
• Für Gemeinschaftsanlagen mit zwei Polarisationen und zwei Frequenzbereichen (2 x Low-/High-Band)
• Für lineare Polarisation
• Bestückt mit Quad-LNB (vier Ausgänge schaltbar)
• Für vier Anschlüsse ohne zusätzlichen Multischalter
• Umschaltung horizontal/vertikal, Low-/High-Band erfolgt über das Koaxialkabel durch 14/18 V und 22 kHz
• Stromversorgung erfolgt über Niederführungskabel
• Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54
• Mit Multischaltern EXR 15xx erweiterungsfähig auf bis zu 16 Anschlüsse

Technische Daten

• Polarisation: Umschaltbar
• Eingangsfrequenz: Umschaltbar
• Verstärkung: > 50 dB
• Ausgangsfrequenz: 950-1950/1100-2150 MHz
• Oszillatorfrequenz (L.O.): 9,75/10,60 GHz
• Phasenrauschen (L.O.: 10,60 GHz): 1 kHz: -50, 10 kHz: -75, 100 kHz: -95 dBc
• Systemgüte (G/T): Siehe Offset-Parabolantennen dB/K
• Geeignet für Sat-Antenne: CAS 60/80/90/120
• Polarisationsentkopplung: Typ. 25 dB
• Stromaufnahme LNB: Typ. 200 mA
• Versorgungsspannung LNB: Schaltbetrieb
• Ausgang/Impedanz: 4 x F-Connector/75 Ω
• Gewicht ca.: 1.16 kg
• Abmessungen: 235 x 135 x 44 mm
• Verpackungsmaße: 295 x 185 x 65 mm

Das Kathrein UAS 585 ist ein universal Quad LNB, die Kathrein UAS-Serie gilt seit Jahren als die Referenzklasse im LNB Bereich. Da der Multischalter bereits im LNB integriert ist, eignet es sich zum direkten Anschluss von bis zu 4 Teilnehmern.

Artikelmerkmale

• Universal Quad Speisesystem
• Geeignet für Parabolspiegel CAS 60/80/90/120
• Für den Direktanschluß von bis zu 4 Satelliten-Receivern
• Frequenzbereich 10,70 - 12,75 GHz
• 4 Ausgänge schaltbar (14/18 V, 0/22 kHz)
• Stromaufnahme 200 mA
• Multifeed-tauglich
• Verstärkung >55 dB
• LNB-Rauschmaß 0,8 dB
• Typ UAS 585
• Hersteller Art.Nr. 20110020

Kathrein UAS 585 LNB Quad-LNB Multifeed-tauglich für 4 Teilnehmer

Universal-Quad-Speisesystem; 10,70-12,75 GHz; 4 Ausgänge schaltbar (14/18 V, 0/22 kHz); Stromaufnahme: 200 mA;  Multifeed-tauglich 2 Polarisationen (H+V) umschaltbar mit 14/18V; 10,70-11,70/11,70-12,75 GHz umschaltb. mit 22 kHz; LNB-Rauschmaß 0,8 dB; Verstärkung 55 dB

• Ausführung: Quatro LNB
• Farbe: grau
• Mit Schutzgehäuse: nein
• Multischalter integriert: nein
• Anzahl der Ausgänge: 4,0000000
• Terrestrische Einspeisung: nein
• Aufnahme: sonstige

• LNB-Typ: Quattro-Switch-LNB
• 4 Ausgänge
• 1.160 g Gewicht
• Sie können direkt 4 Receiver anschließen



Produktfarbe:

Grau

Frequenzbereich:

10.70-11.70 - 11.70-12.75

Gewicht:

800 g

Verpackungsabmessungen (BxTxH):

295 x 185 x 65 mm

Abmessungen (BxTxH):

235 x 135 x 44 mm

Energiebedarf:

15.5 - 19 V

Weitere Anschlüsse:

4 x F/75

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Speisesystem Univ.- Quad UAS 585 Ausführung Quad LNB, Farbe grau, Mit Schutzgehäuse, Multischalter integriert, Anzahl der Ausgänge 4, Aufnahme sonstige, Universal-Quad-Speisesystem, 10,70-12,75 GHz, 4 Ausgänge schaltbar (14/18 V, 0/22 kHz), Stromaufnahme: 200 mA, Multifeed-tauglich 2 Polarisationen (H+V) umschaltbar mit 14/18V, 10,70-11,70/11,70-12,75 GHz umschaltb. mit 22 kHz, LNB-Rauschmaß 0,8 dB, Verstärkung 55 dB, 4 Receiveranschlüsse

> Grundeigenschaften- Farbe: Grau- Höhe: 135 mm- Breite: 235 mm- Tiefe: 44 mm- Gewicht: 1,16 kg> Technische Beschreibung- Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat- Das Speisesystem entspricht der ASTRA-Spezifi kation für Universal-Speisesysteme- Für Gemeinschaftsanlagen mit zwei Polarisationen und zwei Frequenzbereichen (Low-/High-Band bzw. analog/digital)- Für lineare Polarisation- Bestückt mit Quad-LNB (vier Ausgänge schaltbar)- Unabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band von jedem Receiver aus- Umschaltung horizontal/vertikal, Low-/High-Band erfolgt über das Koaxialkabel durch 14/18 V und 22 kHz- Für vier Anschlüsse ohne zusätzlichen Multischalter- Mit Multischaltern EXR 15xx erweiterungsfähig auf bis zu 16 Anschlüsse- Stromversorgung erfolgt über Niederführungskabel- Multifeed-tauglich durch kompakten Aufbau- Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54

Kathrein UAS 585 Universal-Quad-Speisesystem schaltbarUniversal-Quad-Speisesystem, 10,70-12,75 GHz,4 Ausgänge schaltbar (14/18 V, 0/22 kHz),Stromaufnahme: 200 mA, Multifeed-tauglich2 Polarisationen (H+V) umschaltbar mit 14/18V,10,70-11,70/11,70-12,75 GHz umschaltb. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.

Kathrein Speisesystem UAS 585 Hersteller: Kathrein Bezeichnung: Speisesystem Univ.- Quad Typ: UAS 585 Ausführung: Quad LNB Farbe: grau Mit Schutzgehäuse: ja Multischalter integriert: ja Anzahl der Ausgänge: 4 Terrestrische Einspeisung: nein Aufnahme: sonstigeKathrein Speisesystem UAS 585: weitere DetailsUniversal-Quad-Speisesystem, 10,70-12,75 GHz, 4 Ausgänge schaltbar (14/18 V, 0/22 kHz), Stromaufnahme: 200 mA, Multifeed-tauglich 2 Polarisationen (H+V) umschaltbar mit 14/18V, 10,70-11,70/11,70-12,75 GHz umschaltb. mit 22 kHz, LNB-Rauschmaß 0,8 dB, Verstärkung 55 dB, 4 Receiveranschlüsse Geliefert wird: Kathrein Speisesystem Univ.- Quad UAS 585, Verpackungseinheit: 1 Stück, EAN: 4021121468872

Kathrein Universal-Quatro-Speisesystem schaltbar , 10,70-12,75 GHz , 4 Ausgänge schaltbar (14-18 V, 0-22 kHz) , Stromaufnahme 200 mA , Multifeed-tauglich , 2 Polarisationen (H+V) umschaltbar mit 14-18V , 10,70-11,70/11,70-12,75 GHz umschaltb. mit 22 kHz , LNB-Rauschmaß 0,8 dB , Verstärkung 55 dB

KATHREIN UAS 585 - Universelles Quad-Feed-System für Satelliten
