Alles über Bewegungsmelder
Bewegungsmelder fungieren meist als automatische Lichtschalter, indem sie Lampen bei Bedarf ein- und selbsttätig wieder ausschalten. Darüber hinaus können auch Alarmanlagen über die elektronischen Sensoren gesteuert werden. In diesem Ratgeber erfahren Sie alles über die unterschiedlichen Technologien und die verschiedenen Einsatzgebiete von Bewegungsmeldern. Darüber hinaus erhalten Sie Informationen darüber, welcher Sensor sich für welchen Zweck am besten eignet.
1. Einsatz von Bewegungsmeldern
Im Privatbereich werden Bewegungsmelder hauptsächlich zur automatischen Beleuchtung im Innen- sowie Außenbereich eingesetzt. So können Sie beispielsweise eine Lampe neben Ihrer Haustür anbringen, die sich bei Dunkelheit einschaltet, sobald Sie sich der Tür nähern. Wie genau diese Technologie funktioniert, erfahren Sie im Folgenden.
1.1 Technologien
Die Beleuchtung dieses Hauseingangs wird mit Bewegungsmeldern gesteuert.
Bewegungsmelder sind mit elektronischen Sensoren ausgestattet, die entweder aktiv oder passiv arbeiten. Dabei werden verschiedene Varianten eingesetzt, die Ihnen je nach Zweck unterschiedliche Vorteile bieten:
- Elektromagnetische Wellen (aktiv)
- Ultraschall (aktiv)
- Infrarot (passiv)
- Kamera (passiv)
Teilweise werden auch verschiedene Sensor-Arten miteinander kombiniert, um das gewünschte Ergebnis zu erzielen.
Die folgende Übersicht gibt Aufschluss über die Funktionsweise der einzelnen Modelle.
Elektromagnetische Wellen
Bewegungsmelder mit elektromagnetischen Wellen arbeiten ähnlich wie ein Radar. Sie senden Hochfrequenzwellen aus, die durch Gegenstände zurückgeworfen werden. Dies funktioniert wärmeunabhängig. Das heißt, der Sensor reagiert, sobald eine Person oder ein Gegenstand in den Bereich der Magnetwellen gelangt.
Ultraschall
Auch Geräte mit Ultraschallwellen reagieren auf Personen und Gegenstände. Darüber hinaus durchdringt das Signal sowohl Glas als auch Holz und Leichtbauwände. Dies bietet den Vorteil, dass Sie den Bewegungsmelder im Innenbereich anbringen können, um Bewegungen im Freien als Auslöser zu nutzen.
Infrarot
Infrarotmelder arbeiten mit sogenannten PIR-Sensoren (passive infrared). Diese Technologie wird am häufigsten eingesetzt und reagiert auf Wärmeänderungen in dem von Ihnen eingestellten Bereich. Das bedeutet, dass nur Lebewesen den Sensor auslösen, wohingegen er auf herumfliegendes Laub oder andere Gegenstände nicht reagiert.
Kamera
Kameras als Bewegungsmelder erkennen Veränderungen im Bildbereich. Tritt dies ein, beginnt die Aufzeichnung und zusätzliche Geräte wie eine Lichtquelle oder eine Alarmanlage können eingeschaltet werden.

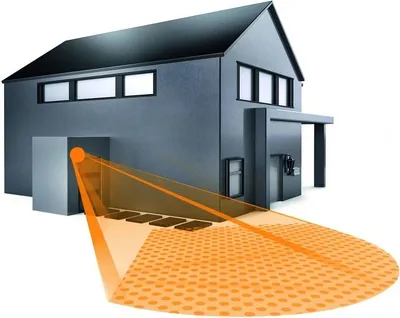

Sie können den Bereich, der von Ihrem Bewegungsmelder erfasst wird, individuell an die jeweiligen Gegebenheiten anpassen.
1.2 Einstellungsmöglichkeiten
Neben der Wahl eines geeigneten Modells beziehungsweise der richtigen Sensor-Technologie spielen auch die verschiedenen Einstellungsmöglichkeiten des Bewegungsmelders eine wichtige Rolle. Dabei lassen sich in der Regel drei verschiedene Werte anpassen:
- Erfassungsbereich
- Zeit / Schaltdauer
- Dämmerungsschwelle
Bei diesem Bewegungsmelder lässt sich der erfasste Bereich durch Schwenken des Sensors verstellen.
Erfassungsbereich
Der Erfassungsbereich lässt sich auf zwei Arten einstellen: in der Distanz und in der Breite beziehungsweise dem Winkel. Dabei gibt es Modelle, die einen maximalen Winkel von 180 Grad aufweisen sowie Bewegungsmelder, die mit 360 Grad beispielsweise eine Rundumerfassung innerhalb eines Raums ermöglichen.
An solchen Rädchen lassen sich Zeit und Helligkeit manuell einstellen.
Zeit / Schaltdauer
Zumeist bieten Bewegungsmelder ein Rad, um einzustellen, wie lange nach Auslösen das Licht beziehungsweise das angeschlossene Gerät eingeschaltet bleiben soll.
Dämmerungsschwelle
Die Dämmerungsschwelle beschreibt die Helligkeit im Bereich des Sensors. Sie ermöglicht es, den Bewegungsmelder so einzustellen, dass er lediglich ab einer definierten Dunkelheit zu arbeiten beginnt.
Viele Bewegungsmelder sind mit einer integrierten Lampe ausgestattet, was die Installation besonders einfach gestaltet.
2. Unterschiedliche Bewegungsmelder
In diesem Abschnitt erhalten Sie nützliche Informationen zu speziellen Bewegungsmelder-Modellen.
2.1 Für den Außeneinsatz
Aufgrund der unterschiedlichen Witterungsbedingungen im Freien sind nicht alle Sensoren für den Außeneinsatz geeignet. Daher sollten Sie sich vor Ihrer Wahl darüber informieren, in welchem Bereich der jeweilige Bewegungsmelder betrieben werden kann. Aufschluss darüber gibt beispielsweise die IP-Schutzklasse des jeweiligen Modells:
IP-Schutzklassen nach DIN 40050
| Erste Ziffer | Schutz gegen das Eindringen von Fremdkörpern (FK) | Zweite Ziffer | Schutz gegen das Eindringen von Wasser |
|---|---|---|---|
| 0 | kein Schutz | 0 | kein Schutz |
| 1 | FK-Durchmesser über 50 mm | 1 | senkrecht tropfendes Wasser |
| 2 | FK-Durchmesser über 12,5 mm | 2 | schräg tropfendes Wasser (Winkel bis 15 °) |
| 3 | FK-Durchmesser über 2,5 mm | 3 | Sprühwasser (Winkel bis 60 °) |
| 4 | FK-Durchmesser über 1 mm | 4 | allseitiges Spritzwasser |
| 5 | staubgeschützt | 5 | Strahlwasser |
| 6 | staubdicht | 6 | starkes Strahlwasser |
| 7 | zeitweiliges Untertauchen | ||
| 8 | dauerhaftes Untertauchen | ||
| 9K | Hochdruck- und Dampfstrahlreinigung |
2.2 Präsenzmelder
Eine besondere Form stellen die sogenannten Präsenzmelder dar, die Lichtquellen über die gesamte Dauer der Anwesenheit in einem Raum mit Energie versorgen können. Um dies zu ermöglichen, verfügen die Geräte über spezielle Eigenschaften:
Sie sind besonders empfindlich eingestellt, damit auch kleinste Bewegungen erfasst werden. Aufgrund dieser notwendigen Sensibilität sind Präsenzmelder jedoch nur für den Inneneinsatz geeignet. Während andere Bewegungsmelder nach der eingestellten Zeit ab- und bei erneuter Bewegungserkennung wieder einschalten, setzen Präsenzmelder den Zeitmesser bei erfasster Bewegung auf null und verlängern die Leuchtdauer somit automatisch.
Sehen Sie sich unser Angebot dieses namhaften Herstellers an:
FAQ
Wie funktionieren Bewegungsmelder?
Bewegungsmelder sind spezielle elektronische Sensoren, die Bewegungen erkennen und dann, ähnlich wie ein Lichtschalter, einen Stromkreislauf schließen. Dabei kommen insbesondere drei unterschiedliche Technologien zum Einsatz: elektromagnetische Wellen, Ultraschall und Infrarot.
Wozu kann man Bewegungsmelder einsetzen?
Die Sensoren werden hauptsächlich für zwei unterschiedliche Zwecke eingesetzt: Zum einen dienen sie der automatischen Beleuchtung innerhalb und außerhalb Ihrer Wohnung. Dabei wird beispielsweise der Eingangsbereich mit einem Bewegungsmelder ausgestattet, damit Sie bei Dunkelheit das Türschloss leichter finden. Zum anderen können auch weitere elektrische Geräte wie etwa Alarmanlagen über Bewegungsmelder gesteuert werden.
Präsenzmelder erkennen die Anwesenheit von Personen auch dann, wenn diese sich nur minimal bewegen. Die Zeitschaltung wird dabei automatisch bei jeder Bewegung verlängert, wohingegen andere Bewegungsmelder zuerst abschalten und dann erneut den Stromkreis schließen.
