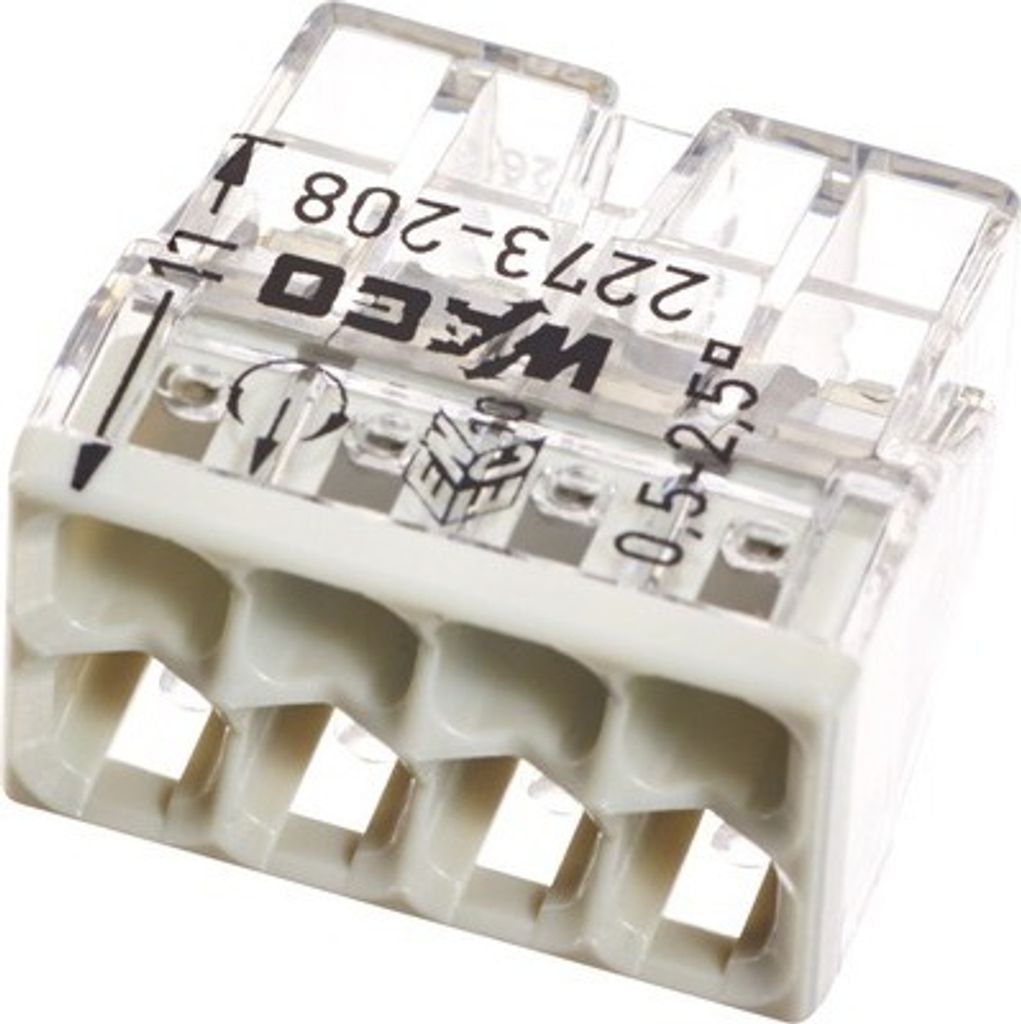

WAGO 2273-208 COMPACT-Verbindungsdosen- klemme,für eindrähtige Leiter,max.2,5mm²
Gesetzlicher Referenzpreis auf Kaufland.de (ohne Versandkosten)
0,46-59%
zzgl. 5,99 Versand
Versand aus Deutschland
3 zinsfreie Teilzahlungen mit
Alle Preise inkl. MwSt. /
Informationen zur Produktsicherheit:



















Mehr zum Produkt
Produktbeschreibung & Produktdaten
Auswahlkriterien
| Anzahl Klemmstellen | 8 |
| Gehäusefarbe | transparent |
| Deckelfarbe | lichtgrau |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Bemessungsspannung | 450 V |
| Bemessungsstrom | 24 A |
| Leiterquerschnitt eindrähtig | 0,5-2,5 mm²/18-14 AWG |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | UL 94 V2 |
| Dauergebrauchstemperatur | bis 105 °C |
| Umgebungstemperatur | 60 °C |
| Art.-Nummer | WGO2273-208 |
| Shop-Nummer | 127648 |
| EAN | 4050821027881 |
50 Stück WAGO COMPACT 2273-208 Dosenklemmen Steckklemmen 8fach 0,5-2,5qmm
Technische Daten:
- Anzahl der Klemmstellen: 8
- Anzahl der Potentiale: 1
- Farbe: transparent/grau
- Bemessungsspannung: 450V
- Nennstrom: 24A
- Anschlusstechnik: PUSH WIRE®
- Leiterart eindrähtig massiv
- nicht für flexible Leiter geeignet
- nicht mit Betätigungshebeln
- Querschnitt von 0,5mm² bis 2,5mm²
8 x 2,5 mm WAGO Schnellverbinder
Technische Daten:
| Anzahl der Leiterbahnen | 8 |
| Querschnitt [mm²] | 0,5 - 2,5 mm² |
| Querschnitt [AWG] | 18 - 14 AWG |
| Leiter Typ | Anschlussart: Steckdraht |
| Anzahl der Leiter pro Anschluss | 3 |
| Bemessungsspannung nach EN | 450 V |
| Bemessungsstoßspannung | 4 kV |
| Verschmutzungszone | 2 |
| Bemessungsstrom nach EN | 24 A |
| Farbe | transparent/weiß |
| Kabelmontage | seitlich |
| Anzahl der Anschlusspunkte | 8 |
| Anzahl der Potenziale | 1 |
| Höhe [mm] | 10,4 mm |
| Höhe [Zoll] | 0,409 in |
| Breite [mm] | 18 mm |
| Breite [Zoll] | 0,709 in |
| Tiefe [mm] | 16,7 mm |
| Tiefe [Zoll] | 0,657 in |
| Abisolierlänge ab [mm] | 11 mm |
| Abisolierlänge bis bis [mm] | 11 mm |
| Abisolierlänge [Zoll] | 0,43 Zoll |
| Bemessungsspannung (II / 2) [V] | 450 V |
| Bemessungsstoßspannung (II / 2) [KV] | 4 KV |
| anschließbare Leiterwerkstoffe | Kupfer |
| Brandlast [MJ] | 0.039 MJ |
| Stromstärke | 24 A |
| Breite(mm) | 16.7 |
| Länge(mm) | 18 |
| Höhe(mm) | 10.4 |
| Ausstattung | 8 Klemmstellen |
| Type | WAGO 2273 |
| Material | Kunststoff |
| Abisolierlänge(mm) | 11 |
| Farbe | Lichtgrau |
| Querschnitt(mm²) | 0.5 bis 2.5 |
| Produktart | Klemme |
| Marke | Wago |
| Inhaltsangabe (ST) | 50 |
Beschreibung
COMPACT-Verbindungsdosenklemme 8-Leiter-Klemme Gehäusefarbe transparent Deckelfarbe lichtgrau
Merkmale
| Gewicht | 2,17 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Nennstrom | 24 A |
| Nennspannung | 450 V |
| Farbe | transparent |
| Anzahl der Klemmstellen | 8 |
| Kabeldurchmesser | - mm |
| Geeignet für Massivleiter | ja |
| Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse | - mm² |
| Nennquerschnitt | 0.5 - 2.5 mm² |
Beschreibung
COMPACT-Verbindungsdosenklemme, 8-Leiter-Klemme, Gehäusefarbe transparent, Deckelfarbe lichtgrau
Hinweise Artikeleigenschaften
| Name | Wert | Einheit |
|---|---|---|
| Gesamte Anzahl der Klemmstellen | 8 | |
| Gesamte Anzahl der Potentiale | 1 | |
| Farbe | transparent | |
| Verschmutzungsgrad (1) | 2 | |
| Bemessungsspannung EN (1) | 450 | V |
| Bemessungsstoßspannung (1) | 4 | kV |
| Nennstrom (1) | 24 | A |
| Anschlusstechnik 1 | PUSH WIRE ® | |
| eindrähtig, anschließbar 1 | 0.5 … 2.5 mm² / 18 … 14 AWG | |
| Abisolierlänge 1 | 11 mm / 0.43 in | |
| Abisolierlänge von (1) | 11 | mm |
| Abisolierlänge bis (1) | 11 | mm |
| Verdrahtungsart | Seitliche Verdrahtung | |
| Brandlast | 0.039 | MJ |
| Gewicht | 2.17 | g |
| Breite | 18 mm / 0.709 in | |
| Höhe | 10.4 mm / 0.409 in | |
| Tiefe | 16.7 mm / 0.657 in | |
| Sicherheitshinweis 1 | in geerdeten Netzen |
COMPACT-Verbindungsdosenklemme 8-Leiter-Klemme Gehäusefarbe transparent Deckelfarbe grauMischbare Leiterquerschnitte von 0,5 bis 2,5mm², Prüföffnung für alle gängigen Prüfspitzen, Zulassung nach EN 6099850 Stk im Pack COMPACT-Verbindungsdosenklemmen Serie 2273 Gehäuse transparent, mit Steckklemmanschluss für eindrähtige Leiter, isoliert, integrierte Prüföffnung, Zulassung nach EN 60998, 450 V/4 kV/2, 24A Anschlussmöglichkeit: 2x0,5-2,5 mm²
| Hersteller | WAGO |
| Verbindungs-Typ | Installation Schnellklemm |
| Steckverbinder-Serie | 2273 |
| Elektrische Montage | Federzugklemme |
| Nennspannung | 450V |
| Nennstrom | 24A |
| Farbe | grau |
| Anzahl Wege | 1 |
| Anzahl Anschlüsse | 8 |
| Länge | 16.5mm |
| Breite | 17.8mm |
| Höhe | 10.3mm |
| Leitungsquerschnitt | 0.5...2.5mm 2 |
COMPACT-Verbindungsdosenklemmen Serie 2273 Gehäuse transparent, mit Steckklemmanschluss für eindrähtige Leiter, isoliert, integrierte Prüföffnung, Zulassung nach EN 60998, 450 V/4 kV/2, 24A Anschlussmöglichkeit: 2x0,5-2,5 mm²
| Hersteller | WAGO |
| Verbindungs-Typ | Installation Schnellklemm |
| Steckverbinder-Serie | 2273 |
| Elektrische Montage | Federzugklemme |
| Nennspannung | 450V |
| Nennstrom | 24A |
| Farbe | grau |
| Anzahl Wege | 1 |
| Anzahl Anschlüsse | 8 |
| Länge | 16.5mm |
| Breite | 17.8mm |
| Höhe | 10.3mm |
| Leitungsquerschnitt | 0.5...2.5mm 2 |
- Elektrische Spannungsfreiheit sicherstellen, bevor mit der Montage oder Demontage begonnen wird.
- Nicht bei beschädigtem Gehäuse oder Isolierung verwenden.
- Vor Feuchtigkeit, Staub und übermäßigen Temperaturschwankungen schützen.
- Zugelassenes Werkzeug zur Montage und Verdrahtung verwenden, um Beschädigungen zu vermeiden.
- Maximal zulässige Strom- und Spannungswerte strikt beachten.
- Überprüfen, ob alle Verbindungen fest und sicher sind, um Kontaktprobleme zu vermeiden.
- Nicht in explosionsgefährdeten Bereichen einsetzen, sofern nicht ausdrücklich dafür zugelassen.
- Altteile gemäß den geltenden Vorschriften für Elektroschrott sachgerecht entsorgen.
- Produkt nicht in den normalen Hausmüll geben ? für fachgerechte Entsorgung Recyclingstellen oder autorisierte Annahmestellen nutzen.
Das Original! WAGO Verbindungsdosenklemmen mit Steckklemm-Anschluss für eindrähtige Leiter. 8-polig. 0,5...2,5 mm². 24 A/400 V. Farbe grau/transparent. 50 Stück.
Das wichtigste zur WAGO Klemmen Serie 2273-20x auf einen Blick:
- Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
- Als 2-, 3-, 4-, 5- und 8-Leiter-Verbindungsdosenklemmen erhältlich
- Komfortabler Leiteranschluss eindrähtiger Leiter von 0,5 bis 2,5 mm²
- Klemmen eindrähtiger Kupferleiter („e“) mittels Steckklemmanschluss
- Zeitersparnis für Installateure und Gerätehersteller
- Schnelle Installation von Geräten mit höherem Leistungsbedarf
- Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten
- Befestigungsadapter für normgerechte Installation
- Individuelle Fixierungen möglich
- Querschnitte individuell mischbar
Wissenswertes über WAGO Klemmen für Elektriker
Die COMPACT-Verbindungsdosenklemmen 2273 von WAGO sind die ideale Lösung für alle, die ein komfortables und zugleich effizientes Verdrahten benötigen. Durch seine kleinste Bauform bietet er maximale Flexibilität und Platzersparnis in engen Schaltschränken und Verteilerkästen. Mit bis zu 8 eindrähtigen Leitern, die steckbar sind, ermöglicht der WAGO Klemmen 2273 ein schnelles und einfaches Anschließen von elektrischen Leitungen. Der Querschnittsbereich reicht von 0,5 bis 2,5 mm², wodurch sowohl kleine als auch große Leitungen problemlos angeschlossen werden können. Ein besonderer Vorteil des WAGO Klemmen 2273 ist die Möglichkeit, verschiedene Querschnitte individuell zu mischen. So können unterschiedliche Leitungen mit ein und derselben Steckverbindung angeschlossen werden, was Zeit und Kosten spart. Der Steckklemmanschluss ermöglicht eine schnelle und sichere Verbindung von eindrähtigen Kupferleitern („e“) ohne zusätzliches Werkzeug. Dadurch ist der WAGO Klemmen 2273 auch für Anwender geeignet, die wenig Erfahrung im Bereich der Elektrotechnik haben. Insgesamt bietet der WAGO Klemmen 2273 eine hervorragende Kombination aus Flexibilität, Effizienz und Sicherheit. Er ist die perfekte Wahl für alle, die eine professionelle und zuverlässige Verdrahtung suchen.
Anschluss von Aluminiumleitern mit WAGO 2273 Verbindungsdosenklemmen
Die Anschlussmöglichkeit von Aluminiumleitern stellt oft eine Herausforderung dar, da diese Leitermaterialien häufig mit Korrosion und Oxidation in Berührung kommen. Um diese Probleme zu vermeiden, bietet WAGO mit den Federklemmverbindungen und der Alu-Plus-Kontaktpaste 249-130 eine sichere und zuverlässige Lösung für den Anschluss von eindrähtigen Aluminiumleitern bis zu 4 mm². Die Alu-Plus-Kontaktpaste hat mehrere Vorteile: Sie zerstört die Oxidschicht automatisch beim Klemmvorgang, verhindert eine Neuoxidation an der Kontaktstelle und vermeidet elektrolytische Korrosion zwischen Aluminium- und Kupferleitern. Sie bietet zudem einen Langzeit-Korrosionsschutz. Für die Anschlussmethode mit PUSH WIRE®-Technik wird empfohlen, den Aluminiumleiter vorher gründlich zu reinigen und ihn unmittelbar danach an die mit Alu-Plus gefüllte Klemmstelle anzuschließen. Es ist auch möglich, die Alu-Plus-Kontaktpaste vor dem Anklemmen zusätzlich ganzflächig auf den Aluminiumleiter aufzutragen. Es ist zu beachten, dass die Nennströme an die geringere Leitfähigkeit der Aluminiumleiter angepasst werden müssen. Für einen Querschnitt von 2,5 mm² beträgt der Nennstrom 16 A und für einen Querschnitt von 4 mm² beträgt der Nennstrom 22 A. Insgesamt bietet die Verwendung von WAGO Federklemmverbindungen in Verbindung mit der Alu-Plus-Kontaktpaste 249-130 eine sichere und zuverlässige Lösung für den Anschluss von Aluminiumleitern. Dies ermöglicht eine professionelle und langlebige Verdrahtung, auch in Anwendungen mit höheren Anforderungen.
Allgemeine Informationen zu WAGO Verbindungsklemmen
WAGO Klemmen sind Steckverbinder, die hauptsächlich in der Elektrotechnik verwendet werden. Sie dienen dazu, elektrische Leitungen schnell und einfach miteinander zu verbinden oder von elektrischen Geräten zu trennen. Sie ermöglichen es, Leiter ohne Werkzeug und Löten zu verbinden und zu trennen, was die Installation und Wartung von elektrischen Anlagen erleichtert. WAGO Klemmen sind in verschiedenen Ausführungen erhältlich, wie z.B. als Schraubklemmen, Steckklemmen oder Push-in-Klemmen. Schraubklemmen erfordern eine Schraubverbindung, um die Leitungen zu fixieren. Steckklemmen ermöglichen es, die Leitungen einfach in die Klemme zu stecken und dann mit einem Deckel zu verschließen. Push-in-Klemmen erlauben es, die Leitungen einfach hineinzustecken, ohne dass eine Schraubverbindung erforderlich ist. WAGO Klemmen eignen sich für die Verwendung in verschiedenen Anwendungen wie z.B. im Maschinen- und Anlagenbau, in Gebäudeinstallationen, im Schaltschrankbau, in der Veranstaltungstechnik und in der Automatisierungstechnik. Sie sind auch in der Lage, hohe Ströme und Spannungen zu übertragen und sind somit für die Verwendung in industriellen Anwendungen geeignet. Im allgemeinen, WAGO Klemmen ermöglichen es, die Installation und Wartung von elektrischen Anlagen zu vereinfachen, da sie eine schnelle und einfache Verbindung von Leitungen ermöglichen, ohne dass Werkzeug oder Löten erforderlich ist. Sie sind robust und langlebig und erfüllen hohe Qualitätsstandards. Die Merkmale der WAGO Leiterklemmen 221- Serie beinhalten eine einfache Handhabung, bei der der Hebel einfach auf- und zu gemacht werden kann, um die Leiter einzusetzen. Es gibt die Möglichkeit, die Klemme als 2-, 3- oder 5-Leiter-Klemme zu erwerben. Der Leiteranschluss ist komfortabel und kann von 0,14 bis 4 mm² erfolgen. Es ist möglich, ein-, fein- und mehrdrähtige Leiter zu installieren. Die Leiterdosenklemmen 2273- Serie sind als 2-, 3-, 4-, 5- oder 8- Leiter Klemmen erhältlich und für eindrähtige Leiter bis 2,5 mm² gemacht. Durch die schnelle Installation von Geräten mit höherem Leistungsbedarf kann Zeit gespart werden. Durch die sichere Verlegung von längeren Leitungen mit größerem Leiterquerschnitt ist es möglich, Gerätehersteller und Installateure zufrieden zu stellen. Es gibt auch Befestigungsadapter für normgerechte Installationen. Individuelle Fixierungen sind ebenfalls möglich.
Technische Merkmal der WAGO Klemmen Serie 2273:
- Sicherheitshinweis 1: in geerdeten Netzen
- Bemessungsdaten gemäß: IEC/EN 60998
- Bemessungsspannung (II / 2): 450V
- Bemessungsstoßspannung (II / 2): 4kV
- Bemessungsstrom: 24A
- Legende Bemessungsdaten: (II / 2) ≙ Überspannungskategorie II / Verschmutzungsgrad 2
- Bemessungsdaten gemäß: UL 1059
- Approbationsdaten gemäß: UL 486C
- Bemessungsspannung UL (Use Group C): 600V
- Bemessungsstrom UL (Use Group C): 20A
- Klemmstellen: 2,3,4,5 oder 8 - Bitte auswählen!
- Gesamte Anzahl der Potentiale: 1
- Anschlusstechnik: PUSH WIRE®
- Betätigungsart: Push-in
- Anschließbare Leiterwerkstoffe: Kupfer, Aluminium
- Eindrähtige Leiter: 0,5 … 2,5 mm² / 20 … 16 AWG
- Verdrahtungsrichtung: Seitliche Verdrahtung
- Brennbarkeitsklasse gemäß UL 94: V2
- Dauergebrauchstemperatur bis: 105°C
- T-Kennzeichnung gemäß EN 60998: T60
Informationen zu anderen Serien der WAGO Klemmen
| Serie/Produkt | Anschlussbereich | Spannung/ Strom | Einsatzbereiche |
|---|---|---|---|

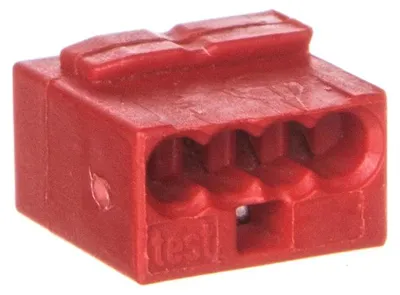

| WAGO 243 Die MICRO-Verbindungsdosenklemmen | Ø 0,6 bis 0,8 mm „e“ | 100 V / 6 A | Für Schwachstrominstallationen, z. B. für die Verdrahtung von Telefon- und Klingelanlagen |
| WAGO 2273 Die COMPACT-Verbindungsdosenklemmen | 0,5 bis 2,5 mm 2 „e“ | 450 V / 24 A | Für Installationen der Gebäudestromkreise bis 2,5 mm 2 , auch in engen Verdrahtungsräumen |
| WAGO 773 Die SPECIAL-Verbindungsdosenklemmen | 2,5 bis 6mm 2 „e+m“ | 400 V / 41 A | Für Installationen der Gebäudestromkreise bis 6 mm 2 bei größeren Verbrauchern und längeren Leitungswegen |
| WAGO 224 Die Leuchten und Service-Klemmen | Installationsseite: 1 bis 2,5 mm 2 „e“ | 400 V / 24 A | Für Installationen mit ein- und feindrähtigen Leitern, wie z.B. zum Anschluss von Leuchten |
| Leuchtenseite: 0,5 bis 2,5 mm 2 „e+f“ | |||
| WAGO 222 Die CLASSIC-Verbindungsklemmen für alle Leiterarten | 0,08 bis 2,5 mm 2 „e+m“ | 400 V / 32 A | Für Installationen mit ein-, fein- und mehrdrähtigen Leitern |
| 0,08 bis 4 mm 2 „f“ | |||
| WAGO 221 Die COMPACT-Verbindungsklemmen für alle Leiterarten | 0,2 bis 4 mm 2 „e+m“ | 450 V / 32 A | Für Installationen mit ein-, mehr- und feindrähtigen Leitern, auch in engen Verdrahtungsräumen |
| 0,14 bis 4 mm 2 "„f“ | |||
| 0,5 bis 6 mm 2 „e+m+f“ | 450 V / 41 A |
Bitte beachten Sie: Unser richtet sich an Elektriker und qualifizierte Installationsbetriebe. Arbeiten an Elektrischen Anlagen dürfen nach §13 der Niederspannungsanschlussverordnung (NAV) nur durch bestimmte Installationsunternehmen ausgeführt werden. Sollte Unsicherheit darüber bestehen, welche Arbeiten Sie ausführen dürfen, wenden Sie sich bitte an Ihren Elektriker. Weitere Informationen für Privatpersonen finden Sie in diesem Blogartikel. WAGO Verbindungsdosenklemmen 2273 online kaufen Dann sind Sie bei uns genau richtig! Wir haben alles, was Sie für Ihre Anforderungen und Ihr Projekt brauchen. angenehm von zu Hause aus ein und lassen Sie sich WAGO Verbindungsdosenklemmen 2273 direkt nach Hause liefern. Auch WAGO Verbindungsdosenklemmen 2273 für Ihre Anforderungen. Neben einer großen Auswahl an vielen verschiedenen Produkten, wie auch WAGO Verbindungsdosenklemmen 2273 , bieten wir auch einen ausgezeichneten . Unser Team steht Ihnen gerne zur Verfügung, falls Sie Fragen zu unseren Produkten haben oder Hilfe bei der Auswahl benötigen. Wir sind bekannt für unsere schnelle und einen reibungslosen Bestellprozess. Vertrauen Sie auf die langjährige Erfahrung, die wir anbieten und kaufen Sie WAGO Verbindungsdosenklemmen 2273online bei uns. Wir haben alles, was Sie brauchen. Wir bieten auch flexible Zahlungsoptionen, damit Sie Ihre Bestellung schnell und einfach abschließen können. Wenn Sie auf der Suche nach einer sicheren und zuverlässigen Möglichkeit sind, WAGO Verbindungsdosenklemmen 2273online zu kaufen , dann sind Sie bei uns genau richtig. Zögern Sie nicht, uns zu , falls Sie noch Fragen haben oder weitere Informationen benötigen. Data field mapping or search value is missing n.a.
Details : Komfortable Verdrahtung bei kleinstmöglicher Bauweise. Bis zu 8 steckbare starre Leiter. Querschnittsbereich: 0,5 ... 2,5 mm². Schnelle Auswahl über farbliche Kennzeichnung. Anschluss der starren Kupferleiter (r") durch direktes Einstecken des Leiters.
Merkmale:
- Zulassungsdaten gemäß: UL 486C.
- Bemessungsspannung UL: 600 V
- Bemessungsstrom UL: 20 A
- Referenzdaten nach: IEC/EN 60998
- Bemessungsspannung (II / 2): 450 V
- Bemessungsstoßspannungsfestigkeit (II / 2): 4 kV.
- Bezugsstrom: 24 A
- Legende Bezugsdaten: (II / 2) ? Überspannungskategorie II / Verschmutzungsgrad 2.
- Gesamtzahl der Anschlusspunkte: 8
- Gesamtzahl der Potentiale: 1
- Verbindungstechnik: PUSH WIRE®.
- Art der Betätigung : Push-in
- Anschließbares leitfähiges Kunststoffmaterial: Kupfer / Aluminium
- 2,5 mm² = 16 A
- 4 mm² = 22 A
- starrer Leiter : 0,5 ... 2,5 mm² / 20 ... 16 AWG
- Abisolierlänge: 11 mm / 0.43 inch
- Art der Verdrahtung: Seitliche Verdrahtung
- Breite: 18 mm / 0.709 inch
- Höhe: 10,4 mm / 0.409 inch
- Tiefe: 16,7 mm / 0.657 inch
Daten zum Material
- Farbe: transparent
- Farbe des Deckels: light gray
- Brennbarkeitsklasse nach UL94: V2
- Brandlast: 0,039 MJ
- Gewicht: 2,2 g
- Umgebungstemperatur (Betrieb): 60 °C.
- Temperatur bei Dauerbetrieb: 105 °C.
- T-Kennzeichnung nach EN 60998: T60 "
Eigenschaften: Bei der COMPACT-Verbindungsdosenklemme handelt es sich um eine 8-Leiter-Klemme.
Technische Angaben:
| Polzahl | 8 |
| Anzahl der Klemmstellen | 8 |
| Anzahl der Potentiale | 1 |
| Farbe | grau |
| Verschmutzungsgrad | 2 |
| Bemessungsspannung EN [V] | 450 |
| Bemessungsstoßspannung [kV] | 4 |
| Nennstrom [A] | 24 |
| Anschlusstechnik | PUSH WIRE |
| Verdrahtungsart | seitliche Verdrahtung |
| Gewicht [g] | 2,17 |
| Breite [mm] | 18 |
| Höhe [mm] | 10,4 |
| Tiefe [mm] | 16,7 |
HM730000700 Gehäuse transparent, mit Steckklemmanschluss für eindrähtige Leiter, isoliert, integrierter Prüföffnung, Zulassung nach EN 60998, 450 V/ 4 kV/ 2, 24 A
| Typ | Stiftleiste |
| Verbindungstyp | Gerade |
| Steckerverbindergeschlecht | Weiblich |
| Anzahl Pins | 8 |
| Spannung | 450 V |
| Zweck | Abzweigdose |
| Menge pro Packung | 50 Stück(e) |
| Konformitätsbescheinigungen | RoHS |
Verbindungsklemme 8-polig 0,5-2,5 mm² 2273-208 - 50 Stück Verbindungsklemme zum Stecken Serie 2273 mit Push-in Bei dieser Verbindungsklemme zum Stecken (Artikelnummer 2273-208) steht eine schnelle und sichere Verbindung im Vordergrund. Die Verbindungsdosenklemmen der Serie 2273 ermöglichen einen sicheren und schnellen Anschluss in der Auf- und Unterputzdose in jeder Installationssituation im Gebäude. Für den Leiteranschluss werden bei dieser Verbindungsklemme zum Stecken Abisolierlängen von 11 mm benötigt. Die Verbindungsklemmen mit einer Bemessungsspannung von 450 V sind für einen Bemessungsstrom bis 24 A ausgelegt. Sie können deshalb auch für leistungsstarke Verbraucher verwendet werden. Bei diesem Produkt wird die PUSH WIRE®-Technologie eingesetzt. Einfach und schnell: Der Steckklemmanschluss PUSH WIRE® ist der unkomplizierte und schnelle Weg, einen knickfesten Leiter anzuschließen. Die Maße betragen in Breite x Höhe x Tiefe (18 x 10,4 x 16,7) mm. Diese Verbindungsklemme zum Stecken ist in Abhängigkeit
Voordelen:
- Comfortabele bedrading dankzij zeer compacte bouwvorm
- Maximaal 8 massieve geleiders insteekbaar
- Doorsnedebereik: 0,5 … 2,5 mm²
- Doorsneden individueel combineerbaar
- Klemmen van massieve koperen geleiders ("e") met behulp van steekklemaansluiting
WAGO Compact Verbindungsdosenklemme; Artikel-Nr.: 2273-208; EAN: 4050821027881; Anwendung: Komfortables Verdrahten durch kleinstmögliche Bauform; Bis zu 8 eindrähtige Leiter steckbar; Querschnittsbereich: 0,5 … 2,5 mm²; Querschnitte individuell mischbar; Klemmen eindrähtiger Kupferleiter („e“) mittels Steckklemmanschluss; Sicherheitshinweis 1: in geerdeten Netzen; Bemessungsdaten gemäß IEC/EN: Bemessungsdaten gemäß: IEC/EN 60998; Bemessungsspannung (II / 2): 450V; Bemessungsstoßspannung (II / 2): 4kV; Bemessungsstrom: 24A; Klemmstellen: 3; Gesamte Anzahl der Potentiale: 1; Anschluss: 1; Anschlusstechnik: PUSH WIRE®; Betätigungsart: Push-in; Anschließbare Leiterwerkstoffe: Kupfer, Aluminium; Anschließbare Leiterwerkstoffe Hinweis: Anschluss von Aluminiumleitern; WAGO Federklemmverbindungen sind auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn für den Anschluss die Alu-Plus-Kontaktpaste 249-130 verwendet wird; Vorteile der Alu-Plus-Kontaktpaste: Zerstört die Oxidschicht automatisch beim Klemmvorgang; Verhindert Neuoxidation an der Kontaktstelle; Vermeidet elektrolytische Korrosion zwischen Aluminium- und Kupferleitern (in einer Klemme); Bietet Langzeit-Korrosionsschutz; Bei Federklemmverbindungen mit PUSH WIRE®-Anschlusstechnik wird die vorherige Reinigung des Aluminiumleiters empfohlen und unmittelbar danach ist der Aluminiumleiter an die mit der Alu-Plus-Kontaktpaste gefüllten Klemmstelle anzuschließen; Selbstverständlich kann Alu-Plus vor dem Anklemmen auch zusätzlich ganzflächig auf den Aluminiumleiter aufgetragen werden; Außerdem ist zu beachten, dass die Nennströme an die geringere Leitfähigkeit der Aluminiumleiter angepasst werden: 2,5 mm² = 16 A; 4 mm² = 22 A; Eindrähtiger Leiter: 0,5 … 2,5 mm² / 20 … 16 AWG; Verdrahtungsrichtung: Seitliche Verdrahtung; Farbe: transparent; Deckelfarbe: lichtgrau; Brennbarkeitsklasse gemäß UL 94: V2; Brandlast: 0,046MJ; Gewicht: 2,2 g; Dauergebrauchstemperatur bis: 105°C; T-Kennzeichnung gemäß EN 60998: T60
WAGO GmbH & Co. KG Verbindungsdosenklemme 2273-208 Hersteller: WAGO GmbH & Co. KG Bezeichnung: Verbindungsdosenklemme 8x 0.5-2.5 Typ: 2273-208
| Anzahl der Klemmstellen | 8 |
| Nennquerschnitt | 0,5..2,5 mm² |
| Mit Betätigungshebeln | nein |
| Farbe | farblos |
| Transparent | ja |
| Nennspannung | 450 V |
| Nennstrom | 24 A |
| Geeignet für Massivleiter | ja |
| Geeignet für flexible Leiter | nein |
| Geeignet für mehrdrahtige Leiter | nein |
| Leiterquerschnitt starr (ein-/mehrdrähtig) | 0,5..2,5 mm² |
| AWG-Bereich | 14..18 |
WAGO GmbH & Co. KG Verbindungsdosenklemme 2273-208: weitere DetailsCOMPACT-Verbindungsdosenklemme für eindrähtige Leiter max. 2,5 mm² 8 Leiter Gehäusefarbe transparent Deckelfarbe lichtgrau Umgebungstemperatur max. 60 °C (T60) 2,50 mm² transparent Geliefert wird: WAGO GmbH & Co. KG Verbindungsdosenklemme 8x 0.5-2.5 2273-208, Verpackungseinheit: 50 Stück, EAN: 4050821027881 WAGO Verbindungsdosenklemme COMPACT 8-Leiter 0,5-2,5qmm grau 2273-208 WAGO Verbindungsklemme - 8-Leiter - 0.5 - 2.5mm² - Serie 2273 Die Serie 2273 ermöglciht eine visuelle Positioneskontrolle durch ihr transparentes Gehäuse. Sie ist klein und verbraucht weniger Platz bei der Verbindung von Leitern als herkömmliche Klemmen. Typ: Wago 2273-208 Wagoklemme/Steckklemme Serie 2273 transparent 8-Leiter-Dosenklemme Querschnitt: 0,5 - 2,5mm² Farbe: lichtgrau / transparent Nennspannung/-strom 450V/ 24A WAGO-Installationsverbinder, Das gilt für 1 Stück. Art.-Nr. 2273-208 WAGO-Schnellverbinder sind innovative Lösungen, die eine schnelle, zuverlässige und sichere Verbindung von elektrischen Leitungen ermöglichen, ohne dass herkömmliche Methoden wie Verdrillen oder Löten erforderlich sind.
Vorteile:
- Komfortables Anschließen der Leitungen dank kompakter Bauweise
- Steckbare Montage von max. 8 Einzeldrähten
- Leitungsquerschnittsbereich: 0,5 – 2,5 mm
- Beliebige Kombination von Leitern mit unterschiedlichen Querschnitten möglich
- Montage von einadrigen Kupferleitern mittels PUSH WIRE-Klemme
- Anzahl der Kanäle: 8
- Leiterart: Draht
- Maximale Stromstärke: 24 A
- Nennspannung: 450 V
- Abisolierlänge: 11 mm / 0,43 in
- Verdrahtungsrichtung: seitliche Verdrahtung
- Anschlusstechnik: PUSH WIRE
- Öffnungsart der Klemme: Push-in
- Material des anzuschließenden Leiters: Kupfer, Aluminium
Sicherheitshinweise
Installationen dürfen ausschließlich von Personen durchgeführt werden, die über einschlägige Kenntnisse und Fachwissen im Bereich der Elektrotechnik verfügen und die entsprechenden Berechtigungen besitzen.
- Abmessungen: Breite 18 mm / 0,709 in; Höhe 10,4 mm / 0,409 in; Tiefe 16,7 mm / 0,657 in
- Material der Klemmfeder: Chrom-Nickel-Federstahl (CrNi)
- Kontaktmaterial: Elektrolytkupfer (ECu)
- Kontaktfläche: verzinnt
- Brandlast: 0,046 MJ
- Umgebungstemperatur (Betrieb): +60 °C
- Dauerbetriebstemperatur: 105 °C
- T-Kennzeichnung nach EN 60998: T60
Anschluss von Aluminiumleitern
WAGO-Klemmen mit Federkraftanschluss ermöglichen bei Verwendung der Kontaktpaste Alu-Plus 249-130 auch den Anschluss von einadrigen Aluminiumleitern mit Querschnitten bis zu 4 mm. Vorteile der Kontaktpaste Alu-Plus:
- beseitigt die Oxidschicht beim Einrasten des Leiters
- verhindert eine erneute Oxidation der Kontaktstelle
- verhindert elektrolytische Korrosion zwischen Aluminium- und Kupferleitern (innerhalb einer Klemme),
- Bei p
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).
Verbindungsdosenklemme 8x 0.5-2.5 2273-208
| Anzahl der Klemmstellen | 8 |
| Nennquerschnitt | 0,5 ... 2,5mm² |
| Farbe | transparent |
| Nennspannung | 450V |
| Nennstrom | 24A |
| Geeignet für Massivleiter | |
| Leiterquerschnitt starr (ein-/mehrdrähtig) | 0,5 ... 2,5mm² |
| AWG-Bereich | 18 ... 14 |
COMPACT-Verbindungsdosenklemme für eindrähtige Leiter max. 2,5 mm² 8 Leiter Gehäusefarbe transparent Deckelfarbe lichtgrau Umgebungstemperatur max. 60 °C (T60)
Wie man die beste Verbindungsdosenklemme aller Zeiten entwickelt? Man minimiert den Platzbedarf in der Dose und sorgt für ein Maximum an Komfort und Sicherheit:
- Individuell mischbare Querschnittsbereiche von 0,5 bis 2,5 mm²
- Eindeutige Farbkennzeichnung für schnellen Zugriff
- Bis zu 51 % weniger Platzbedarf als die milliardenfach bewährte 273
- Prüföffnung für alle gängigen Prüfspitzen
- Transparentes Gehäuse zur Sichtkontrolle der korrekten Leiterposition
- Sichtfenster zur Kontrolle des Berührungsschutzes
Farbe: transparent/weiß
Anschlussdaten
| Abisolierlänge [mm] | 11 mm |
| Leiterart Querschnitt [mm²] | 0,5 - 2,5 mm² |
| Querschnitt [AWG] | 18 - 14 AWG |
Bemessungsdaten
| Bemessungsspannung EN | 450 V |
| Bemessungsstoßspannung | 4 kV |
| Verschmutzungsgrad | 2 |
| Nennstrom | 24 A |
Abmessungen
| Höhe [mm] | 10,3 mm |
| Breite [mm] | 17,8 mm |
| Tiefe [mm] | 16,5 mm |
Isolierte Einzelklemmen für Abzweigdosen und -kästen, für starre Leite
- Hersteller: Wago
- Art.-Nr.: 2273-208
- EAN: 4050821027881
- Anzahl der Klemmstellen: 8
- Anzahl der Potentiale: 1
- Produktfarbe: Transparent
- Deckelfarbe: Grau
- Verschmutzungsgrad: 2
- Bemessungsspannung EN: 450V
- Bemessungsstoßspannung: 4kV
- Nennstrom: 24A
- Anschlusstechnik: Push Wire
- eindrähtig, anschließbar: 0.5... 2.5mm²/18... 14AWG
- Abisolierlänge: 11mm
- Verdrahtungsart: Seitliche Verdrahtung
- Gewicht: 110 g
- Maße: 18x10.4x16.7mm
- Sicherheitshinweis: in geerdeten Netzen
- Maße
- 30mm x15mm x1mm
- Gewicht
- 0.01 kg
- Lieferumfang
- 50 Stück
- EAN
- 4050821027881
- Herstellernummer
- 2273-208
- Hersteller
- Maße
- 30mm x15mm x1mm
- Gewicht
- 0.01 kg
- Lieferumfang
- 50 Stück
- EAN
- 4050821027881
- Herstellernummer
- 2273-208
- Hersteller
Sicherheitshinweise
Downloads & Hinweise




Gesetzlicher Referenzpreis auf Kaufland.de (ohne Versandkosten)








Gesetzlicher Referenzpreis auf Kaufland.de (ohne Versandkosten)












Noch keine Kundenbewertungen
Für dieses Produkt sind noch keine Bewertungen vorhanden.











Gesetzlicher Referenzpreis auf Kaufland.de (ohne Versandkosten)
