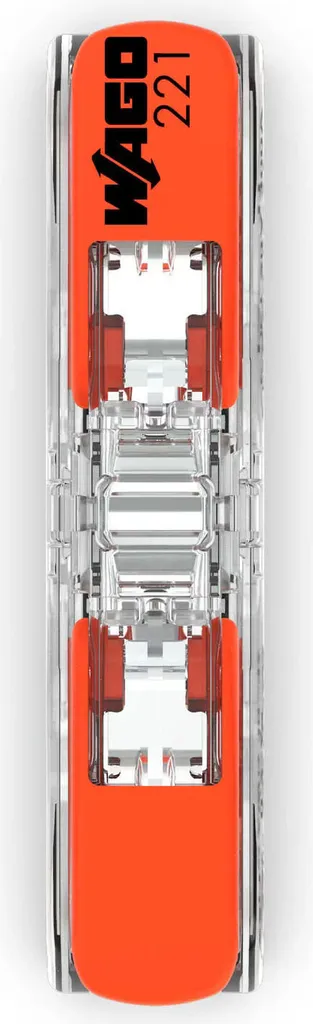

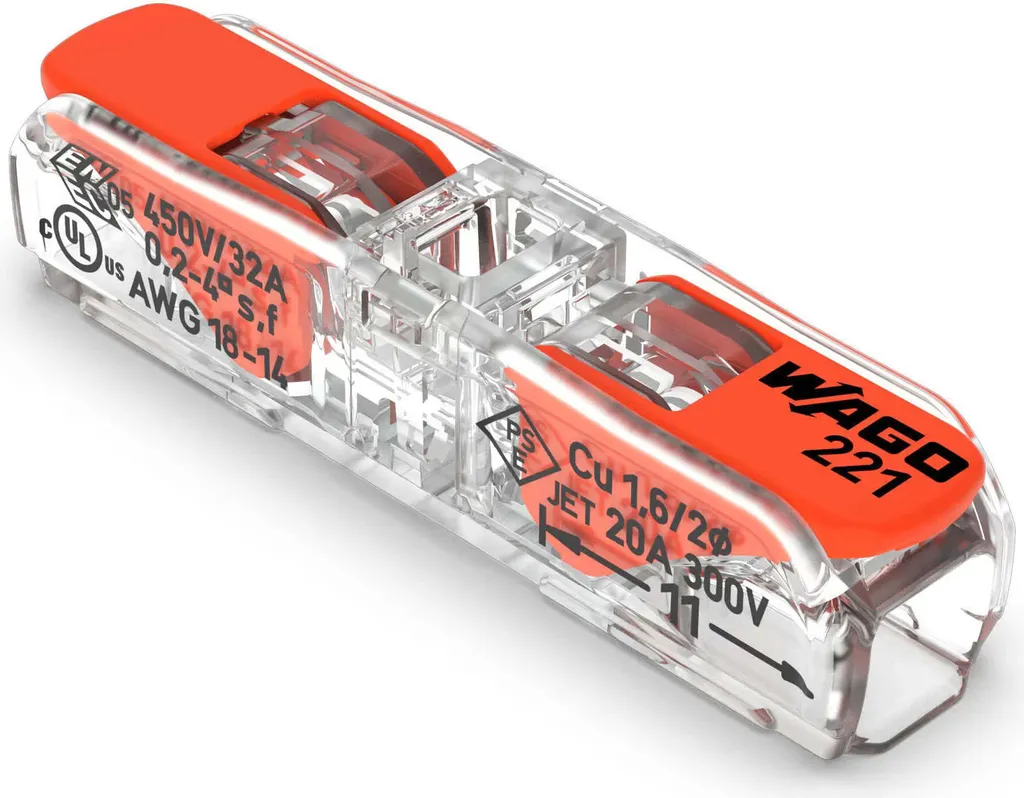

Wago 221-2411, Orange, Transparent, Buchse, Gerade, Polycarbonat (PC), 24/16, Kupfer

Das wichtigste zur Wago Klemme 221-2411 auf einen Blick:

• Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
• Die 221-2411 WAGO Klemme ist ein 2-Leiter Durchgangsverbinder
• Komfortabler Leiteranschluss von 0,2 bis 4 mm²
• Installation von ein-, fein- und mehrdrähtige Leiter
• Zeitersparnis für Installateure und Gerätehersteller
• Schnelle Installation von Geräten mit höherem Leistungsbedarf
• Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten
• Befestigungsadapter für normgerechte Installation
• Individuelle Fixierungen möglich

Wissenswertes über WAGO Durchgangsverbinder für Elektriker

Der WAGO Durchgangsverbinder ist ein hochwertiger und zuverlässiger Verbinder für Elektrikerinstallationen. Er eignet sich für den Anschluss von ein-, fein- und mehrdrähtigen Leitern von 0,2 bis 4 mm² in Durchgangsrichtung. Durch seine schlanken Maße benötigt er nur minimalen Platz in beengten Installationsräumen. Dank der komfortablen Hebeltechnologie ist ein werkzeugloses Verbinden und Lösen der Leiter möglich. Mit dem Adapter ist auch eine Lagefixierung und mehrpolige Installation möglich. Insgesamt ist der WAGO Durchgangsverbinder eine praktische und leistungsstarke Lösung für Ihre Elektrikerinstallationen.

Der WAGO Durchgangsverbinder ist auch international einsetzbar und erfüllt die Anforderungen nach IEC 60947-7-1 und UL 1059. Der Verbinder ist auch in verschiedenen andere Ausführungen und Größen der Serie 221-XXX erhältlich, um den Anforderungen jeder Anwendung gerecht zu werden. Mit seiner robusten und langlebigen Konstruktion ist er auch für den Einsatz in rauen Umgebungen geeignet. Insgesamt bietet der WAGO Durchgangsverbinder eine ideale Lösung für Elektrikerinstallationen in Wohn- und Gewerbegebäuden, Maschinen und Anlagen sowie im industriellen Bereich.

Allgemeine Informationen zu WAGO Verbindungsklemmen

WAGO Klemmen sind Steckverbinder, die hauptsächlich in der Elektrotechnik verwendet werden. Sie dienen dazu, elektrische Leitungen schnell und einfach miteinander zu verbinden oder von elektrischen Geräten zu trennen. Sie ermöglichen es, Leiter ohne Werkzeug und Löten zu verbinden und zu trennen, was die Installation und Wartung von elektrischen Anlagen erleichtert.

WAGO Klemmen sind in verschiedenen Ausführungen erhältlich, wie z.B. als Schraubklemmen, Steckklemmen oder Push-in-Klemmen. Schraubklemmen erfordern eine Schraubverbindung, um die Leitungen zu fixieren. Steckklemmen ermöglichen es, die Leitungen einfach in die Klemme zu stecken und dann mit einem Deckel zu verschließen. Push-in-Klemmen erlauben es, die Leitungen einfach hineinzustecken, ohne dass eine Schraubverbindung erforderlich ist.

WAGO Klemmen eignen sich für die Verwendung in verschiedenen Anwendungen wie z.B. im Maschinen- und Anlagenbau, in Gebäudeinstallationen, im Schaltschrankbau, in der Veranstaltungstechnik und in der Automatisierungstechnik. Sie sind auch in der Lage, hohe Ströme und Spannungen zu übertragen und sind somit für die Verwendung in industriellen Anwendungen geeignet. Im allgemeinen, WAGO Klemmen ermöglichen es, die Installation und Wartung von elektrischen Anlagen zu vereinfachen, da sie eine schnelle und einfache Verbindung von Leitungen ermöglichen, ohne dass Werkzeug oder Löten erforderlich ist. Sie sind robust und langlebig und erfüllen hohe Qualitätsstandards.

Die Merkmale der WAGO Leiterklemmen beinhalten eine einfache Handhabung, bei der der Hebel einfach auf- und zu gemacht werden kann, um die Leiter einzusetzen. Es gibt die Möglichkeit, die Klemme als 2-, 3- oder 5-Leiter-Klemme zu erwerben. Der Leiteranschluss ist komfortabel und kann von 0,14 bis 4 mm² erfolgen. Es ist möglich, ein-, fein- und mehrdrähtige Leiter zu installieren. Durch die schnelle Installation von Geräten mit höherem Leistungsbedarf kann Zeit gespart werden. Durch die sichere Verlegung von längeren Leitungen mit größerem Leiterquerschnitt ist es möglich, Gerätehersteller und Installateure zufrieden zu stellen. Es gibt auch Befestigungsadapter für normgerechte Installationen. Individuelle Fixierungen sind ebenfalls möglich.

Zwei Baugrößen für alle Leiterarten

Mit den 2-, 3- und 5-Leiter-Klemmen verbinden Sie schnell und einfach alle Leiterarten mit unterschiedlichen Querschnitten. Feindrähtige Leiter können mit einem Anschlussbereich von 0,14 bis 4 mm² angeschlossen werden, ein- und mehrdrähtige Leiter von 0,2 bis 4 mm². Mit der 6mm²-Variante können Sie alle Leiterarten anschließen – mit Querschnitten von 0,5 bis 6 mm².

Besonders einfache Handhabung

Die Verbindungsklemmen können Sie besonders leicht und schnell öffnen. Die Hebel der Serie 221 lassen sich mit geringem Kraftaufwand betätigen. Dadurch können Sie die Leiter schnell anschließen – und das komplett ohne Werkzeug! Während Sie die Leiter anschließen, sorgen die seitlichen Griffmulden dafür, dass Sie die Klemme leicht aber sicher festhalten können.

Zwei Prüföffnungen

Bei den Klemmen der Serie 221 können Sie jetzt von zwei unterschiedlichen Seiten aus die Spannung prüfen – auch im eingebauten Zustand. Dort, wo der WAGO Aufdruck zu sehen ist, verfügen die Klemmen über zwei Prüföffnungen: eine aus Leiteranschlussrichtung und eine auf der gegenüberliegenden Seite.

Die Serie 221 erobert den Verteiler

Die Befestigungsadapter sind für alle Klemmen der Serie 221 erhältlich – ganz gleich, ob 2, 3 oder 5 Leiter. Sie lassen sich sowohl stehend als auch liegend montieren. Befestigen Sie den Adapter durch Aufrasten auf der Tragschiene oder mit Schrauben auf glatten Oberflächen. Mit Hilfe flexibler Fixierungskrallen können Sie die Klemmen einfach einlegen und wieder lösen. Die Leiter können Sie sowohl vor als auch nach dem Befestigen der Klemme im Adapter anschließen – und wieder lösen. Eine Prüföffnung bleibt immer zugänglich, ganz gemäß VDE-Norm.

Technische Merkmal der WAGO Klemmen Serie 221:

• Bemessungsdaten gemäß: EN 60664
• Bemessungsspannung (II / 2): 450V
• Bemessungsstoßspannung (II / 2): 4kV
• Bemessungsstrom: 32A
• Legende Bemessungsdaten: (II / 2) ≙ Überspannungskategorie II / Verschmutzungsgrad 2
• Bemessungsdaten gemäß: UL 1059
• Bemessungsspannung UL (Use Group C): 600V
• Bemessungsstrom UL (Use Group C): 20A
• Klemmstellen: 2
• Anschlusstechnik: CAGE CLAMP®
• Betätigungsart: Hebel
• Anschließbare Leiterwerkstoffe: Kupfer
• Feindrähtiger Leiter: 0,2 … 4 mm² / 20 … 14 AWG
• Farbe: transparent
• Deckelfarbe: transparent
• Isolierstoffgruppe: IIIa
• Isolierwerkstoff Hauptgehäuse: Polycarbonat (PC)
• Brennbarkeitsklasse gemäß UL 94: V2
• Farbe des Betätigungselements: orange
• Gewicht: 2,3g

Informationen zu anderen Serien der WAGO Klemmen



Serie/Produkt	Anschlussbereich	Spannung/ Strom	Einsatzbereiche
WAGO 243 Die MICRO-Verbindungsdosenklemmen	Ø 0,6 bis 0,8 mm „e“	100 V / 6 A	Für Schwachstrominstallationen, z. B. für die Verdrahtung von Telefon- und Klingelanlagen
WAGO 2273 Die COMPACT-Verbindungsdosenklemmen	0,5 bis 2,5 mm2 „e“	450 V / 24 A	Für Installationen der Gebäudestromkreise bis 2,5 mm2, auch in engen Verdrahtungsräumen
WAGO 773 Die SPECIAL-Verbindungsdosenklemmen	2,5 bis 6mm2 „e+m“	400 V / 41 A	Für Installationen der Gebäudestromkreise bis 6 mm2 bei größeren Verbrauchern und längeren Leitungswegen
WAGO 224 Die Leuchten und Service-Klemmen	Installationsseite: 1 bis 2,5 mm2 „e“	400 V / 24 A	Für Installationen mit ein- und feindrähtigen Leitern, wie z.B. zum Anschluss von Leuchten
	Leuchtenseite: 0,5 bis 2,5 mm2 „e+f“
				WAGO 222 Die CLASSIC-Verbindungsklemmen für alle Leiterarten	0,08 bis 2,5 mm2 „e+m“ 0,08 bis 4 mm2 „f“	400 V / 32 A	Für Installationen mit ein-, fein- und mehrdrähtigen Leitern
WAGO 221 Die COMPACT-Verbindungsklemmen für alle Leiterarten	0,2 bis 4 mm2 „e+m“ 0,14 bis 4 mm2 "„f“	450 V / 32 A	Für Installationen mit ein-, mehr- und feindrähtigen Leitern, auch in engen Verdrahtungsräumen
	0,5 bis 6 mm2 „e+m+f“	450 V / 41 A

Bitte beachten Sie: Unser richtet sich an Elektriker und qualifizierte Installationsbetriebe. Arbeiten an Elektrischen Anlagen dürfen nach §13 der Niederspannungsanschlussverordnung (NAV) nur durch bestimmte Installationsunternehmen ausgeführt werden. Sollte Unsicherheit darüber bestehen, welche Arbeiten Sie ausführen dürfen, wenden Sie sich bitte an Ihren Elektriker. Weitere Informationen für Privatpersonen finden Sie in diesem Blogartikel.

WAGO Verbindungsklemmen online kaufen

Dann sind Sie bei der Erhard-Trading GmbH genau richtig! Wir haben alles, was Sie für Ihre Anforderungen und Ihr Projekt suchen.

vorteilhaft von zu Hause aus ein und lassen Sie sich WAGO Verbindungsklemmen direkt nach Hause liefern. Auch WAGO Verbindungsklemmen für Ihre Anforderungen.

Neben einer großen Auswahl an vielen verschiedenen Produkten, wie auch WAGO Verbindungsklemmen, bieten wir auch einen ausgezeichneten . Unser Team steht Ihnen gerne zur Verfügung, falls Sie Fragen zu unseren Produkten haben oder Hilfe bei der Auswahl benötigen. Wir sind bekannt für unsere schnelle und einen reibungslosen Bestellprozess.

Vertrauen Sie auf perfekte Sortimentsauswahl, die wir anbieten und kaufen Sie WAGO Verbindungsklemmenonline bei uns. Wir haben alles, was Sie brauchen.

Wir bieten auch flexible Zahlungsoptionen, damit Sie Ihre Bestellung schnell und einfach abschließen können. Wenn Sie auf der Suche nach einer sicheren und zuverlässigen Möglichkeit sind, WAGO Verbindungsklemmenonline zu kaufen, dann sind Sie bei uns genau richtig.

Zögern Sie nicht, uns zu , falls Sie noch Hilfe brauchen oder weitere Informationen benötigen.

Produktdetails:

• Wago Verbindungsklemmen
• 1-fach Klemme – Perfekt für Einzelverbindungen
• Einfache Handhabung – Werkzeugloser Anschluss dank Hebelmechanismus
• Vielseitig einsetzbar – Für ein-, mehr- und feindrähtige Leiter
• Großer Anschlussbereich – 0,14 mm² bis 4 mm² (feindrähtig), 0,2 mm² bis 4 mm² (ein- und mehrdrähtig)
• Zwei Prüföffnungen – Spannung bequem von zwei Seiten messen

Die Wago Verbindungsklemme 1-fach (221-Serie) ermöglicht eine schnelle und sichere Verbindung einzelner Leiter. Dank des praktischen Hebelmechanismus können Sie die Klemme ohne Werkzeug öffnen und Leiter im Querschnitt von 0,14 mm² bis 4 mm² (feindrähtig) oder 0,2 mm² bis 4 mm² (ein- und mehrdrähtig) anschließen.

Die zwei integrierten Prüföffnungen ermöglichen eine komfortable Spannungsmessung – sowohl aus Leiteranschlussrichtung als auch von der gegenüberliegenden Seite. Die seitlichen Griffmulden sorgen für sicheren Halt beim Anschließen. Ideal für Hausinstallationen, Schaltschrankbau oder Industrieanwendungen.

Lieferumfang:

• Wago Verbindungsklemmen 60 Stück Modell 221 bis 4mm² 1-fach

Merkmale

• einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
• Installation von ein-, fein- und mehrdrähtigen Leitern
• zeitersparnis für Installateure und Gerätehersteller
• schnelle Installation von Geräten mit höherem Leistungsbedarf
• sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten
• Sicherheitshinweis: in geerdeten Netzen

Technische Daten

Bemessungsdaten: gemäß EN 60664
Bemessungsspannung II/2: 450 V
Bemessungsstoßspannung II/2: 4 kV
Bemessungsstrom: 32 A
Bemessungsspannung: (UL) 600 V
Bemessungsstrom 2: (UL) 20 A
Anschlusstechnik: CAGE CLAMP
Anzahl Klemmstellen: 2
Betätigungsart: Hebel
Anschließbare Leiterwerkstoffe: Kupfer
Geeignet für feindrähtige Leiter: 0,2-4,0 mm²
Geeignet für eindrähtige Leiter: 0,2-4,0 mm²
Geeignet für mehrdrähtige Leiter: 0,2-2,5 mm²
Farbe: transparent
Brennbarkeitsklasse nach UL 94: V2

---

Art.-Nummer: WGO221-2411

EAN: 4066966102666

WAGO COMPACT Durchgangs-Verbindungsklemme für alle Leiterarten

Hersteller-Nummer: 221-2411

• Anschluss ein-, fein- und mehrdrähtiger Leiter von 0,2 bis 4 mm² in Durchgangsrichtung
• Minimaler Platzbedarf durch schlanke Maße für beengte Installationsräume
• Werkzeugloses Verbinden und Lösen von Leitern dank komfortabler Hebeltechnologie
• Durchgangsverbinder mit Hebel
• für alle Leiterarten bis max. 4 mm²
• Anschluss max.: 2 Leiter
• Gehäusefarbe: transparent
• Umgebungstemperatur: max. 85°C

Produktfarbe:

Orange, Transparent

Steckerverbindung (Anschluss):

Buchse

Formfaktor des Steckers:

Gerade

Material:

Polycarbonat (PC)

AWG Kabelgröße:

24/16

Beschichtung Steckerkontakte:

Kupfer

Spannung:

450 - 600 V

Stromstärke:

32 A

Betriebstemperatur:

-60 - 105 °C

Gewicht:

2,3 g

Breite:

8,1 mm

Tiefe:

35,5 mm

Höhe:

8,9 mm

Menge pro Packung:

60 Stück(e)

Verpackungsart:

Box

Ursprungsland:

Deutschland

• Klemme mit Betätigungshebel
• für Leiter von 0,2 mm² bis 4 mm²
• Bemessungsspannung (II / 2) [V]: 450 V
• Bemessungsstoßspannung (II / 2) [KV]: 4 KV
• Bemessungsstrom [A]: 32 A
• anschließbare Leiterwerkstoffe: Kupfer
• Brennbarkeitsklasse gemäß UL 94: V2

• Marke: Wago
• Spannung: max. 450 V
• Farbe: Orange
• Produktart: Klemme
• Type: WAGO 221
• Höhe: 8,9
• Ausstattung: 2 Klemmstellen
• Stromstärke: 32
• Breite: 8,1
• Material: Kunststoff
• Länge: 35,5
• Werksnummer: 221-2411
• Inhaltsangabe (ST): 60

• WAGO 221-2411 60x Durchgangsverbinder mit Hebel, max. 4 mm².
• Durchgangsverbinder mit Hebel; für alle Leiterarten; max. 4 mm²; 2 Leiter; Gehäusefarbe transparent; Deckelfarbe transparent; Umgebungstemperatur max. 85 °C (T85).

Hersteller: WAGO
Hersteller-Art.Nr.: 221-2411
EAN Nummer: 4066966102666

Achtung: Handhabungshinweise beachten, Gefahr für Leib und Leben!

Set mit 20 Stück 221-2411 WAGO COMPACT Durchgangsklemme; für alle Leiterarten; max. 4 mm; Vorteile: - Einfache Bedienung: Hebel anheben, Leiter einführen, Hebel schließen - Erhältlich in 2-, 3- und 5-Leiter-Ausführungen - Komfortabler Anschluss von Leitern mit einem Querschnitt von 0,14 bis 4 mm - Anschluss von ein- und mehrdrähtigen sowie feindrähtigen Leitern - Zeitersparnis für Monteure und Gerätehersteller - Schneller Anschluss von Geräten mit hoher Leistung - Sicherheit bei der Installation langer Leitungen mit größeren Querschnitten - Montageadapter für normgerechte Montage - Befestigung nach individuellen Kundenanforderungen möglich - 2-Leiter; - mit Hebeln; - Gehäusefarbe transparent; - Umgebungstemperatur max. 85 C (T85); - Max 4,00 mm; transparent Achtung: Bedienungs- und Sicherheitshinweise sind zu beachten! - Nur für den Gebrauch durch qualifizierte Elektrofachkräfte! - Nicht an unter Spannung stehenden Geräten arbeiten! - Nur bestimmungsgemäß verwenden! - Nationale Vorschriften/Normen/Richtlinien beachten! - Technische Daten des Produkts beachten! - Zulässige Anzahl der Potenziale je Klemme beachten! - Keine beschädigten/verschmutzten Komponenten verwenden! - Empfohlene Leitertypen, Querschnitte und Abisolierlängen beachten! - Leiter bis zum Anschlag in die Klemme einführen! - Nur Originalzubehör verwenden! Sicherheitshinweise Installationen dürfen ausschließlich von Personen mit einschlägigen elektrotechnischen Kenntnissen und entsprechender Qualifikation durchgeführt werden.

Bemessungsspannung: 450V Bemessungsstrom: 32A Anzahl Klemmstellen: 2 Maße: 8,1x8,9x35x5mm Anschluss ein- fein- und mehrdrähtiger Leiter von 0,2 bis 4 mm² in Durchgangsrichtung Minimaler Platzbedarf durch schlanke Maße für beengte Installationsräume Werkzeugloses Verbinden und Lösen von Leitern dank komfortabler Hebeltechnologie

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Durchgangsverbinder mit Hebel. Für alle Leiterarten geeignet, max. 4 mm², 2 Leiter, Gehäusefarbe transparent. Deckelfarbe transparent, Umgebungstemperatur max. 85 °C (T85), 4,00 mm² - transparent. Verbinder ist für Installationen international geeignet. Anschluss ein-, fein- und mehrdrähtiger Leiter von 0,2 bis 4 mm² in Durchgangsrichtung. Minimaler Platzbedarf durch schlanke Maße für beengte Installationsräume Werkzeugloses Verbinden und Lösen von Leitern dank komfortabler Hebeltechnologie Lagefixierung und mehrpolige Installation mit Adapter möglich. Anzahl der Klemmstellen 2, Nennquerschnitt 0,2..4 mm², Mit Betätigungshebeln ja, Nennspannung 450 V, Nennstrom 32 A, Geeignet für Massivleiter ja, Geeignet für flexible Leiter ja, Geeignet für mehrdrahtige Leiter ja, AWG-Bereich 12..18

WAGO Verbindungsklemme 4,0 mm² 2-polig, 60 St.
