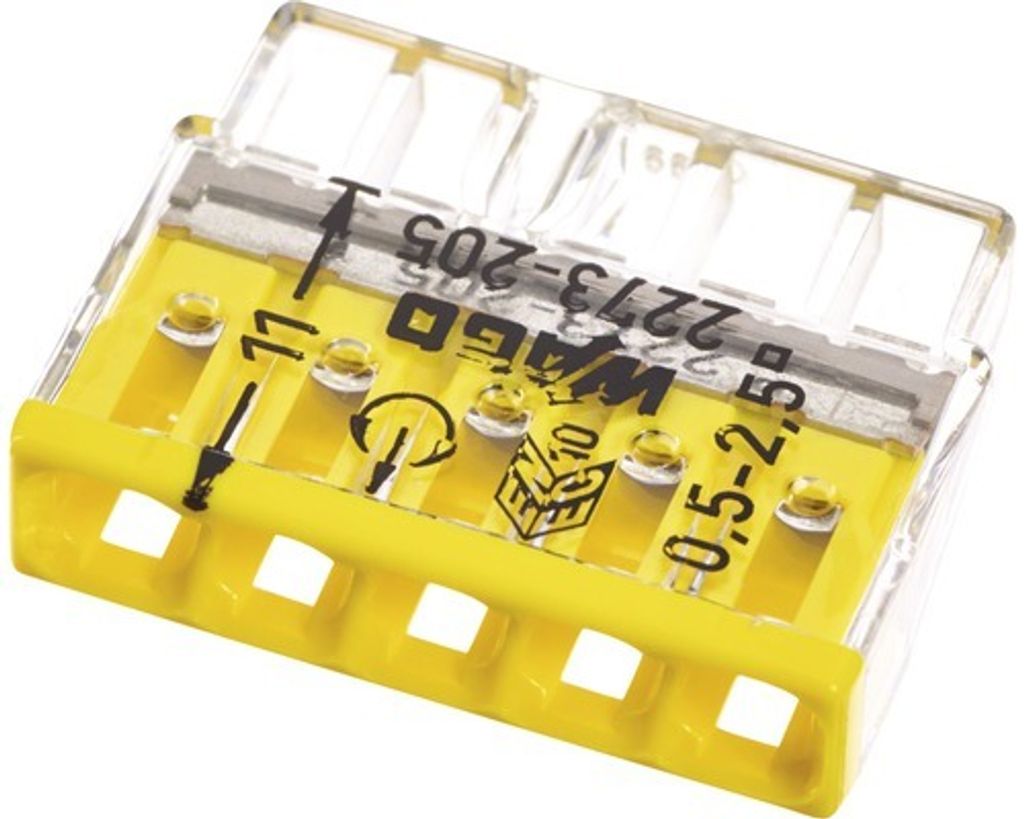

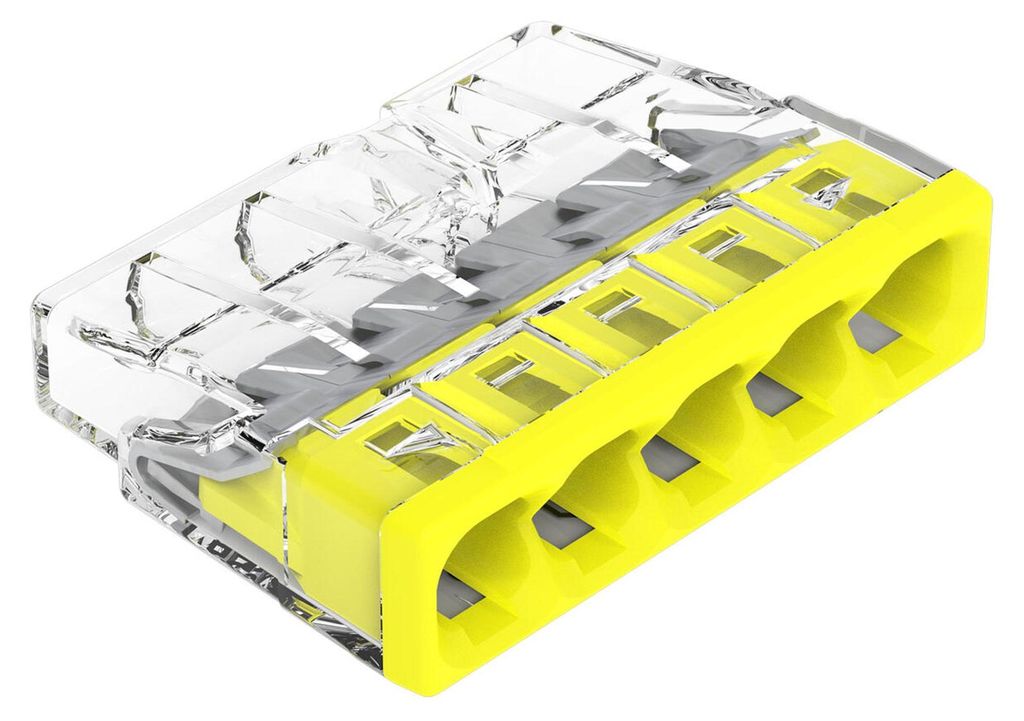

Wago 2273-205, Stiftleiste, Gerade, Weiblich, 450 V, Abzweigdose, 100 Stück(e)

Das wichtigste zur WAGO Klemmen Serie 2273-20x auf einen Blick:

• Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
• Als 2-, 3-, 4-, 5- und 8-Leiter-Verbindungsdosenklemmen erhältlich
• Komfortabler Leiteranschluss eindrähtiger Leiter von 0,5 bis 2,5 mm²
• Klemmen eindrähtiger Kupferleiter („e“) mittels Steckklemmanschluss
• Zeitersparnis für Installateure und Gerätehersteller
• Schnelle Installation von Geräten mit höherem Leistungsbedarf
• Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten
• Befestigungsadapter für normgerechte Installation
• Individuelle Fixierungen möglich
• Querschnitte individuell mischbar

Wissenswertes über WAGO Klemmen für Elektriker

Die COMPACT-Verbindungsdosenklemmen 2273 von WAGOsind die ideale Lösung für alle, die ein komfortables und zugleich effizientes Verdrahten benötigen. Durch seine kleinste Bauform bietet er maximale Flexibilität und Platzersparnis in engen Schaltschränken und Verteilerkästen. Mit bis zu 8 eindrähtigen Leitern, die steckbar sind, ermöglicht der WAGO Klemmen 2273 ein schnelles und einfaches Anschließen von elektrischen Leitungen. Der Querschnittsbereich reicht von 0,5 bis 2,5 mm², wodurch sowohl kleine als auch große Leitungen problemlos angeschlossen werden können.

Ein besonderer Vorteil des WAGO Klemmen 2273 ist die Möglichkeit, verschiedene Querschnitte individuell zu mischen. So können unterschiedliche Leitungen mit ein und derselben Steckverbindung angeschlossen werden, was Zeit und Kosten spart. Der Steckklemmanschluss ermöglicht eine schnelle und sichere Verbindung von eindrähtigen Kupferleitern („e“) ohne zusätzliches Werkzeug. Dadurch ist der WAGO Klemmen 2273 auch für Anwender geeignet, die wenig Erfahrung im Bereich der Elektrotechnik haben.

Insgesamt bietet der WAGO Klemmen 2273 eine hervorragende Kombination aus Flexibilität, Effizienz und Sicherheit. Er ist die perfekte Wahl für alle, die eine professionelle und zuverlässige Verdrahtung suchen.

Anschluss von Aluminiumleitern mit WAGO 2273 Verbindungsdosenklemmen

Die Anschlussmöglichkeit von Aluminiumleitern stellt oft eine Herausforderung dar, da diese Leitermaterialien häufig mit Korrosion und Oxidation in Berührung kommen. Um diese Probleme zu vermeiden, bietet WAGO mit den Federklemmverbindungen und der Alu-Plus-Kontaktpaste 249-130 eine sichere und zuverlässige Lösung für den Anschluss von eindrähtigen Aluminiumleitern bis zu 4 mm².

Die Alu-Plus-Kontaktpaste hat mehrere Vorteile: Sie zerstört die Oxidschicht automatisch beim Klemmvorgang, verhindert eine oxidation an der Kontaktstelle und vermeidet elektrolytische Korrosion zwischen Aluminium- und Kupferleitern. Sie bietet zudem einen Langzeit-Korrosionsschutz.

Für die Anschlussmethode mit PUSH WIRE®-Technik wird empfohlen, den Aluminiumleiter vorher gründlich zu reinigen und ihn unmittelbar danach an die mit Alu-Plus gefüllte Klemmstelle anzuschließen. Es ist auch möglich, die Alu-Plus-Kontaktpaste vor dem Anklemmen zusätzlich ganzflächig auf den Aluminiumleiter aufzutragen.

Es ist zu beachten, dass die Nennströme an die geringere Leitfähigkeit der Aluminiumleiter angepasst werden müssen. Für einen Querschnitt von 2,5 mm² beträgt der Nennstrom 16 A und für einen Querschnitt von 4 mm² beträgt der Nennstrom 22 A.

Insgesamt bietet die Verwendung von WAGO Federklemmverbindungen in Verbindung mit der Alu-Plus-Kontaktpaste 249-130 eine sichere und zuverlässige Lösung für den Anschluss von Aluminiumleitern. Dies ermöglicht eine professionelle und langlebige Verdrahtung, auch in Anwendungen mit höheren Anforderungen.

Allgemeine Informationen zu WAGO Verbindungsklemmen

WAGO Klemmen sind Steckverbinder, die hauptsächlich in der Elektrotechnik verwendet werden. Sie dienen dazu, elektrische Leitungen schnell und einfach miteinander zu verbinden oder von elektrischen Geräten zu trennen. Sie ermöglichen es, Leiter ohne Werkzeug und Löten zu verbinden und zu trennen, was die Installation und Wartung von elektrischen Anlagen erleichtert.

WAGO Klemmen sind in verschiedenen Ausführungen erhältlich, wie z.B. als Schraubklemmen, Steckklemmen oder Push-in-Klemmen. Schraubklemmen erfordern eine Schraubverbindung, um die Leitungen zu fixieren. Steckklemmen ermöglichen es, die Leitungen einfach in die Klemme zu stecken und dann mit einem Deckel zu verschließen. Push-in-Klemmen erlauben es, die Leitungen einfach hineinzustecken, ohne dass eine Schraubverbindung erforderlich ist.

WAGO Klemmen eignen sich für die Verwendung in verschiedenen Anwendungen wie z.B. im Maschinen- und Anlagenbau, in Gebäudeinstallationen, im Schaltschrankbau, in der Veranstaltungstechnik und in der Automatisierungstechnik. Sie sind auch in der Lage, hohe Ströme und Spannungen zu übertragen und sind somit für die Verwendung in industriellen Anwendungen geeignet. Im allgemeinen, WAGO Klemmen ermöglichen es, die Installation und Wartung von elektrischen Anlagen zu vereinfachen, da sie eine schnelle und einfache Verbindung von Leitungen ermöglichen, ohne dass Werkzeug oder Löten erforderlich ist. Sie sind robust und langlebig und erfüllen hohe Qualitätsstandards.

Die Merkmale der WAGO Leiterklemmen 221- Serie beinhalten eine einfache Handhabung, bei der der Hebel einfach auf- und zu gemacht werden kann, um die Leiter einzusetzen. Es gibt die Möglichkeit, die Klemme als 2-, 3- oder 5-Leiter-Klemme zu erwerben. Der Leiteranschluss ist komfortabel und kann von 0,14 bis 4 mm² erfolgen. Es ist möglich, ein-, fein- und mehrdrähtige Leiter zu installieren. Die Leiterdosenklemmen 2273- Serie sind als 2-, 3-, 4-, 5- oder 8- Leiter Klemmen erhältlich und für eindrähtige Leiter bis 2,5 mm² gemacht. Durch die schnelle Installation von Geräten mit höherem Leistungsbedarf kann Zeit gespart werden. Durch die sichere Verlegung von längeren Leitungen mit größerem Leiterquerschnitt ist es möglich, Gerätehersteller und Installateure zufrieden zu stellen. Es gibt auch Befestigungsadapter für normgerechte Installationen. Individuelle Fixierungen sind ebenfalls möglich.

Technische Merkmal der WAGO Klemmen Serie 2273:

• Sicherheitshinweis 1: in geerdeten Netzen
• Bemessungsdaten gemäß: IEC/EN 60998
• Bemessungsspannung (II / 2): 450V
• Bemessungsstoßspannung (II / 2): 4kV
• Bemessungsstrom: 24A
• Legende Bemessungsdaten: (II / 2) ≙ Überspannungskategorie II / Verschmutzungsgrad 2
• Bemessungsdaten gemäß: UL 1059
• Approbationsdaten gemäß: UL 486C
• Bemessungsspannung UL (Use Group C): 600V
• Bemessungsstrom UL (Use Group C): 20A
• Klemmstellen: 2,3,4,5 oder 8 - Bitte auswählen!
• Gesamte Anzahl der Potentiale: 1
• Anschlusstechnik: PUSH WIRE®
• Betätigungsart: Push-in
• Anschließbare Leiterwerkstoffe: Kupfer, Aluminium
• Eindrähtige Leiter: 0,5 … 2,5 mm² / 20 … 16 AWG
• Verdrahtungsrichtung: Seitliche Verdrahtung
• Brennbarkeitsklasse gemäß UL 94: V2
• Dauergebrauchstemperatur bis: 105°C
• T-Kennzeichnung gemäß EN 60998: T60

Informationen zu anderen Serien der WAGO Klemmen


Serie/Produkt	Anschlussbereich	Spannung/ Strom	Einsatzbereiche
WAGO 243 Die MICRO-Verbindungsdosenklemmen	Ø 0,6 bis 0,8 mm „e“	100 V / 6 A	Für Schwachstrominstallationen, z. B. für die Verdrahtung von Telefon- und Klingelanlagen
WAGO 2273 Die COMPACT-Verbindungsdosenklemmen	0,5 bis 2,5 mm2 „e“	450 V / 24 A	Für Installationen der Gebäudestromkreise bis 2,5 mm2, auch in engen Verdrahtungsräumen
WAGO 773 Die SPECIAL-Verbindungsdosenklemmen	2,5 bis 6mm2 „e+m“	400 V / 41 A	Für Installationen der Gebäudestromkreise bis 6 mm2 bei größeren Verbrauchern und längeren Leitungswegen
WAGO 224 Die Leuchten und Service-Klemmen	Installationsseite: 1 bis 2,5 mm2 „e“	400 V / 24 A	Für Installationen mit ein- und feindrähtigen Leitern, wie z.B. zum Anschluss von Leuchten
	Leuchtenseite: 0,5 bis 2,5 mm2 „e+f“
				WAGO 222 Die CLASSIC-Verbindungsklemmen für alle Leiterarten	0,08 bis 2,5 mm2 „e+m“ 0,08 bis 4 mm2 „f“	400 V / 32 A	Für Installationen mit ein-, fein- und mehrdrähtigen Leitern
WAGO 221 Die COMPACT-Verbindungsklemmen für alle Leiterarten	0,2 bis 4 mm2 „e+m“ 0,14 bis 4 mm2 "„f“	450 V / 32 A	Für Installationen mit ein-, mehr- und feindrähtigen Leitern, auch in engen Verdrahtungsräumen
	0,5 bis 6 mm2 „e+m+f“	450 V / 41 A

Bitte beachten Sie: Unser richtet sich an Elektriker und qualifizierte Installationsbetriebe. Arbeiten an Elektrischen Anlagen dürfen nach §13 der Niederspannungsanschlussverordnung (NAV) nur durch bestimmte Installationsunternehmen ausgeführt werden. Sollte Unsicherheit darüber bestehen, welche Arbeiten Sie ausführen dürfen, wenden Sie sich bitte an Ihren Elektriker. Weitere Informationen für Privatpersonen finden Sie in diesem Blogartikel.

WAGO Verbindungsdosenklemmen 2273 online kaufen

Dann sind Sie bei uns genau richtig! Wir haben alles, was Sie für Ihre Anforderungen und Ihr Projekt brauchen.

angenehm von zu Hause aus ein und lassen Sie sich WAGO Verbindungsdosenklemmen 2273 direkt nach Hause liefern. Auch WAGO Verbindungsdosenklemmen 2273 für Ihre Anforderungen.

Neben einer großen Auswahl an vielen verschiedenen Produkten, wie auch WAGO Verbindungsdosenklemmen 2273, bieten wir auch einen ausgezeichneten . Unser Team steht Ihnen gerne zur Verfügung, falls Sie Fragen zu unseren Produkten haben oder Hilfe bei der Auswahl benötigen. Wir sind bekannt für unsere schnelle und einen reibungslosen Bestellprozess.

Vertrauen Sie auf die langjährige Erfahrung, die wir anbieten und kaufen Sie WAGO Verbindungsdosenklemmen 2273online bei uns. Wir haben alles, was Sie brauchen.

Wir bieten auch flexible Zahlungsoptionen, damit Sie Ihre Bestellung schnell und einfach abschließen können. Wenn Sie auf der Suche nach einer sicheren und zuverlässigen Möglichkeit sind, WAGO Verbindungsdosenklemmen 2273online zu kaufen, dann sind Sie bei uns genau richtig.

Zögern Sie nicht, uns zu , falls Sie noch Fragen haben oder weitere Informationen benötigen.

Details :

• Komfortable Verdrahtung bei kleinstmöglicher Bauweise.
• Bis zu 8 steckbare starre Leiter.
• Querschnittsbereich: 0,5 ... 2,5 mm².
• Schnelle Auswahl über farbliche Kennzeichnung.
• Anschluss der starren Kupferleiter (r") durch direktes Einstecken des Leiters.

Merkmale:

• Zulassungsdaten gemäß: UL 486C.
• Bemessungsspannung UL: 600 V
• Bemessungsstrom UL: 20 A
• Referenzdaten nach: IEC/EN 60998
• Bemessungsspannung (II / 2): 450 V
• Bemessungsstoßspannungsfestigkeit (II / 2): 4 kV.
• Bezugsstrom: 24 A
• Legende Bezugsdaten: (II / 2) ? Überspannungskategorie II / Verschmutzungsgrad 2.
• Gesamtzahl der Anschlusspunkte: 5
• Gesamtzahl der Potentiale: 1
• Verbindungstechnik: PUSH WIRE®.
• Art der Betätigung: Push-in
• Anschließbares leitfähiges Kunststoffmaterial: Kupfer
• Aluminium
• 2,5 mm² = 16 A
• 4 mm² = 22 A
• Starrer Leiter: 0,5 ... 2,5 mm² / 20 ... 16 AWG
• Abisolierlänge: 11 mm / 0.43 inch
• Art der Verdrahtung: Seitliche Verdrahtung.
• Breite: 22 mm / 0.866 inch
• Höhe: 5,8 mm / 0.228 inch
• Tiefe: 16,7 mm / 0.657 inch
• Daten zum Material
• Farbe: yellow
• Farbe des Deckels: yellow
• Brennbarkeitsklasse nach UL94: V2
• Brandlast: 0,03 MJ
• Gewicht: 1,6 g
• Umgebungstemperatur (Betrieb): 60 °C.
• Temperatur (Dauerbetrieb): 105 °C
• T-Kennzeichnung nach EN 60998: T60

"

Eigenschaften - COMPACT-Verbindungsdosenklemme- für eindrähtige Leiter- max. 2,5 mm²- 5 Leiter- Gehäusefarbe transparent- Deckelfarbe gelb- Umgebungstemperatur max. 60°C (T60)- 2,50 mm²- transparent Technische Daten:

• Anzahl der Klemmstellen: 5
• Nennquerschnitt: 0,5..2,5 mm²
• Mit Betätigungshebeln: Nein
• Farbe: farblos
• Transparent: Ja
• Nennspannung: 450 V
• Nennstrom: 24 A
• Geeignet für Massivleiter: Ja
• Geeignet für flexible Leiter: Nein
• Geeignet für mehrdrahtige Leiter: Nein
• Leiterquerschnitt starr (ein-/mehrdrähtig): 0,5..2,5 mm²
• AWG-Bereich: 14..18

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• Hersteller: Wago
• Art.-Nr.: 2273-205
• EAN: 4050821027874
• Anzahl der Klemmstellen: 5
• Anzahl der Potentiale: 1
• Produktfarbe: Transparent
• Deckelfarbe: Gelb
• Verschmutzungsgrad: 2
• Bemessungsspannung EN: 450V
• Bemessungsstoßspannung: 4kV
• Nennstrom: 24A
• Anschlusstechnik: Push Wire
• eindrähtig, anschließbar: 0.5... 2.5mm²/18... 14AWG
• Abisolierlänge: 11mm
• Verdrahtungsart: Seitliche Verdrahtung
• Gewicht: 160 g
• Maße: 22x5.8x16.7mm
• Sicherheitshinweis: in geerdeten Netzen

Wago Compact Steckklemme Anzahl Leiter: 5, 0,5 - 2,5 mm, 100 Stück

Produktnummer: 0775220520

Produktdetails:

• Anzahl Leiter: 5
• geeignet für: 0,5 - 2,5mm²
• für eindrähtige Leiter
• mit Hebel: nein
• Farbe: transparent/gelb
• Nennspannung: 450 V
• Nennstrom: 24 A
• Inhalt: 100 Stück
• Wago 2273-205
• Herstellerinformationen: SLS ELEKTRO GMBH | Taubesgarten 23 | 55234 Bechtolsheim, Deutschland | : [email protected] | Herstellernr. 52155.2273205

Schnellverbinder 5x2,5 Gelb 2273-205 WAGO

Technische Daten:

• Produktfarbe: Transparent, Gelb
• Verpackungseinheit: 100
• Schnellverbindertyp:
• Typ: PUSH DRAHT
• Kabeltyp: massiv (starr)
• Anzahl der Löcher: 5
• Leitungsmaterial: Kupfer (Cu)
• Bemessungsstrom: In: 24 A
• Bemessungsspannung: Un: 450 V
• Bemessungsstoßspannungsfestigkeit: Uimp: 4 kV
• Anschlussleiterquerschnitt: massiv: 0,5–2,5 mm² (18–14 AWG)
• Max. Betriebstemperatur: 105 °C
• Produktabmessungen: 22 µm x 16,7 µm x 5,8 mm
• Abisolierlänge: 11 mm

Typ:

Stiftleiste

Verbindungstyp:

Gerade

Steckerverbindergeschlecht:

Weiblich

Anzahl Pins:

5

Spannung:

450 V

Zweck:

Abzweigdose

Menge pro Packung:

100 Stück(e)

Konformitätsbescheinigungen:

RoHS

• Bemessungsspannung (II / 2) [V]: 450 V
• Bemessungsstoßspannung (II / 2) [KV]: 4 KV
• anschließbare Leiterwerkstoffe: Kupfer
• Brandlast [MJ]: 0.039 MJ

• Breite(mm): 16.7
• Ausstattung: 5 Klemmstellen
• Höhe(mm): 5.8
• Type: WAGO 2273
• Stromstärke: 24 A
• Material: Kunststoff
• Länge(mm): 22
• Abisolierlänge(mm): 11
• Farbe: Gelb
• Querschnitt(mm²): 0.5 bis 2.5
• Produktart: Klemme
• Marke: Wago
• Inhaltsangabe (ST): 100

COMPACT-Verbindungsdosenklemmen Serie 2273 Gehäuse transparent, mit Steckklemmanschluss für eindrähtige Leiter, isoliert, integrierte Prüföffnung, Zulassung nach EN 60998, 450 V/4 kV/2, 24A
Anschlussmöglichkeit: 2x0,5-2,5 mm²

Hersteller:	WAGO
Verbindungs-Typ:	Installation Schnellklemm
Steckverbinder-Serie:	2273
Elektrische Montage:	Federzugklemme
Nennspannung:	450V
Nennstrom:	24A
Farbe:	gelb
Anzahl Wege:	1
Anzahl Anschlüsse:	5
Länge:	16.5mm
Breite:	21.8mm
Höhe:	5.6mm
Leitungsquerschnitt:	0.5...2.5mm2

-----------------------------

Auswahlkriterien

Anzahl Klemmstellen: 5
Gehäusefarbe: transparent
Deckelfarbe: gelb
-----------------------------

Technische Daten

Überspannungskategorie: II
Verschmutzungsgrad: 2
Bemessungsspannung: 450 V
Bemessungsstrom: 24 A
Leiterquerschnitt eindrähtig: 0,5-2,5 mm²/18-14 AWG
Brennbarkeitsklasse des Isolierstoffs nach UL 94: UL 94 V2
Dauergebrauchstemperatur: bis 105 °C
Umgebungstemperatur: 60 °C
Gewicht: 10 g

---

Art.-Nummer: WGO2273-205

EAN: 4050821027874

• WAGO COMPACT-Steckklemme 100 Stück
• 5-polig
• für eindrähtige starre Leiter 0,5 - 2,5 mm²
• Farbe: Gelb
• 400 V
• 24 A

WAGO VERBINDUNG 5x0,5-2,5 2273-205

Satz mit 100 Stück

-----------------------------
Auswahlkriterien:

• Anzahl Klemmstellen: 5
• Gehäusefarbe: transparent
• Deckelfarbe: gelb

-----------------------------

Technische Daten:

• Überspannungskategorie: II
• Verschmutzungsgrad: 2
• Bemessungsspannung: 450 V
• Bemessungsstrom: 24 A
• Leiterquerschnitt eindrähtig: 0,5-2,5 mm²/18-14 AWG
• Brennbarkeitsklasse des Isolierstoffs nach UL 94: UL 94 V2
• Dauergebrauchstemperatur: bis 105 °C
• Umgebungstemperatur: 60 °C
• Gewicht: 10 g
• Art.-Nummer: WGO2273-205

Data field mapping or search value is missing
n.a.

Die en COMPACT-Verbindungsklemmen 2273 von WAGO, die Revolution bei den Dosenklemmen, Kompakte Bauart bei besserer Wirkung.

• Individuell mischbare Querschnittsbereiche von 0,5 bis 2,5 mm²
• Eindeutige Farbkennzeichnung für schnellen Zugriff
• Bis zu 51 % weniger Platzbedarf als die milliardenfach bewährte 273er Baureihe
• Prüföffnung für alle gängigen Prüfspitzen
• Transparentes Gehäuse zur Sichtkontrolle der korrekten Leiterposition
• Sichtfenster zur Kontrolle des Berührungsschutzes



• Anzahl der Klemmstellen 5
• Nennquerschnitt von/bis 0,5 ... 2,5mm²
• Farbe transparent / weiß
• Nennspannung 400V
• Nennstrom 24A
• Geeignet für Massivleiter

Abmessungen

• Höhe 5,6 mm
• Breite 9,8 mm
• Tiefe 16,5 mm
• Abisolierlänge 11 mm

Compact-Verbindungsdosenklemmen
Kabelquerschnitt: 0,5-2,5 mm²
24 A
450 V

100 Wago 5-Leiter-Verbindungs-Dosenklemme 5x 0.5-2.5 gelb 2273-205 !schraubenlose Steckklemmen für die Verbindungsdosenverdrahtung.100 Stück



100 Stück Wago 5-Leiter-Verbindungs-Dosenklemme 5x 0.5-2.5 gelb 2273-205 für 13,00entspricht einem Stückpreis von 0,13/strong>



Polzahl	5
Anzahl der Klemmstellen	5
Anzahl der Potentiale	1
Verschmutzungsgrad (1)	2
Bemessungsspannung EN (1) [V]	450	V
Bemessungsstossspannung (1) [kV]	4	kV
Nennstrom (1) [A]	24	A
Gerätetyp	2273-205
Querschnitt von (1) [mm²]	0,5	mm²
Querschnitt bis (1) [mm²]	2,5	mm²
Querschnitt von (1) [AWG]	18	AWG
Querschnitt bis (1) [AWG]	14	AWG
Leiterart 1	eindrähtig
Anschlusstechnik	PUSH WIRE®
Abisolierlaenge von (1) [mm]	11	mm
Abisolierlaenge bis (1) [mm]	11	mm
Abisolierlaenge (1) [in]	0,43	in
Verdrahtungsart	Seitliche Verdrahtung
Brandlast [MJ]	0,03	MJ
Gewicht [g]	1,606	g
Breite [mm]	22	mm
Breite [in]	0,866	in
Höhe [mm]	5,8	mm
Hoehe [in]	0,228	in
Tiefe [mm]	16,7	mm
Tiefe [in]	0,657	in

Beschreibung	COMPACT-Verbindungsdosenklemme, 5-Leiter-Klemme, Gehäusefarbe transparent, Deckelfarbe gelb
Hinweise
Artikeleigenschaften	Sonstiges Name Wert Einheit Gesamte Anzahl der Klemmstellen 5 Gesamte Anzahl der Potentiale 1 Farbe transparent Verschmutzungsgrad (1) 2 Bemessungsspannung EN (1) [V] 450 V Bemessungsstoßspannung (1) [kV] 4 kV Nennstrom (1) [A] 24 A Anschlusstechnik 1 PUSH WIRE® eindrähtig, anschließbar 1 0.5 … 2.5 mm² / 18 … 14 AWG Abisolierlänge 1 11 mm / 0.43 in Abisolierlänge von (1) [mm] 11 mm Abisolierlänge bis (1) [mm] 11 mm Verdrahtungsart Seitliche Verdrahtung Brandlast [MJ] 0.03 MJ Gewicht [g] 1.581 g Breite 22 mm / 0.866 in Höhe 5.8 mm / 0.228 in Tiefe 16.7 mm / 0.657 in Sicherheitshinweis 1 in geerdeten Netzen

Beschreibung

WAGO Verbindungsdosenklemme 5-Leiter Transparent-Gelb VPE: 100 Stk. Die WAGO Verbindungsdosenklemme dient zum Anschluss von Massivleitern in Verbindungsdosen. Das transparente Gehäuse unterstützt die Sichtkontrolle der korrekten Leiterpositionen. Eigenschaften: - 5-Leiter-Ausführung - Transparentes Gehäuse - Sichtkontrolle der Leiterpositionen - Prüföffnung für gängige Prüfspitzen - Bis zu 51 % weniger Platzbedarf - Geeignet für Massivleiter Technische Daten: - Farbe: Transparent-Gelb - Nennspannung: 450 V - Nennstrom: 24 A - Bemessungsspannung: 450 V - Bemessungsstrom: 24 A - Dauergebrauchstemperatur: max. 105 °C - Anzahl der Klemmstellen: 5 - Anschlussquerschnitt: 0,5-2,5 mm² - Nennquerschnitt: 0,5-2,5 mm² - Mit Betätigungshebeln: Ja - Geeignet für flexible Leiter: Nein - Geeignet für mehrdrähtige Leiter: Nein - Verpackungseinheit: 100 Stück Lieferumfang: - - 1 × VPE (100 Stück) WAGO Verbindungsdosenklemme 5-Leiter Transparent-Gelb

Klein aber fein. Die Klemmen der Serie 2273 sind über 50 % kleiner als die bewährten Installationsklemmen und verringern die Gefahr der Beschädigung einzelner Drähte. Das bedeutet eine erhebliche Platzersparnis in der elektrischen Anschlussdose. Verschiedene Massivdrahtdurchmesser von 0,5 bis 2,5 mm2 können in derselben Klemme angeschlossen werden. Damit ist nur noch eine Serie erforderlich, um alle Leiterquerschnitte anzuschließen. Das transparente Gehäuse der Wago 2273 Klemme ermöglicht eine Sichtkontrolle, z.B. um zu prüfen, ob alle Leiter bis zum Anschlag eingeführt sind. Außerdem gibt es ein Sichtfenster zur Kontrolle der Abisolierlänge und der korrekten Positionierung des Leiters. Die Abisolierlänge des eindrähtigen Leiters kann anhand des aufgedruckten Maßes von 11 mm x kontrolliert werden. Die Prüflöcher sind genormt, so dass sie mit den gängigen Messstiften kompatibel sind

WAGO GmbH & Co. KG Verbindungsdosenklemme 2273-205 Hersteller: WAGO GmbH & Co. KG Bezeichnung: Verbindungsdosenklemme 5x 0.5-2.5 gelb Typ: 2273-205 Anzahl der Klemmstellen: 5 Nennquerschnitt: 0,5..2,5 mm² Mit Betätigungshebeln: nein Farbe: farblos Transparent: ja Nennspannung: 450 V Nennstrom: 24 A Geeignet für Massivleiter: ja Geeignet für flexible Leiter: nein Geeignet für mehrdrahtige Leiter: nein Leiterquerschnitt starr (ein-/mehrdrähtig): 0,5..2,5 mm² AWG-Bereich: 14..18WAGO GmbH & Co. KG Verbindungsdosenklemme 2273-205: weitere DetailsCOMPACT-Verbindungsdosenklemme für eindrähtige Leiter max. 2,5 mm² 5 Leiter Gehäusefarbe transparent Deckelfarbe gelb Umgebungstemperatur max. 60 °C (T60) 2,50 mm² transparent Geliefert wird: WAGO GmbH & Co. KG Verbindungsdosenklemme 5x 0.5-2.5 gelb 2273-205, Verpackungseinheit: 100 Stück, EAN: 4050821027874

Das Original! WAGO Verbindungsdosenklemmen mit Steckklemm-Anschluss für eindrähtige Leiter. 5-polig. 0,5...2,5 mm². 24 A/400 V. Farbe gelb/transparent. 100 Stück.

bis zu 8 eindrähtige Leiter steckbar Querschnittsbereich: 0,5mm²-2,5mm² Bemessungsspannung: 450V Bemessungsstrom: 24A Anschließbare Leitwerkstoffe: Kupfer Aluminium Farbe: transparent Deckelfarbe: gelb

Eigenschaften: Bei der COMPACT-Verbindungsdosenklemme handelt es sich um eine 5-Leiter-Klemme. Technische Angaben: Polzahl: 5 Anzahl der Klemmstellen: 5 Anzahl der Potentiale: 1 Farbe: grau Verschmutzungsgrad: 2 Bemessungsspannung EN [V]: 450 Bemessungsstoßspannung [kV]: 4 Nennstrom [A]: 24 Anschlusstechnik: PUSH WIRE Verdrahtungsart: seitliche Verdrahtung Gewicht [g]: 1.6 Breite [mm]: 22 Höhe [mm]: 5,8 Tiefe [mm]: 16,7 HM730000700

WAGO 2273-205 COMPACT-Verbindungsdosenklemme max. 2,5 mm²5 Leiter transparent

Steckdose für Verteilerdosen, 5 Leiter, 100 - Wago Wago 4050821027874 63143 Maximaler Querschnitt (mm²): 2,5

WAGO 2273-203 STECKER 5x0,5-2,5 Box/100 STÜCK

Verbindungsklemme 5-polig 0,5-2,5 mm² 2273-205 - 100 Stück

Sichtkontrolle der korrekten Leiterposition

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Verbindungsdosenklemme 5x 0.5-2.5 gelb 2273-205 Anzahl der Klemmstellen 5, Nennquerschnitt 0,5 ... 2,5mm², Farbe transparent, Nennspannung 450V, Nennstrom 24A, Geeignet für Massivleiter, Leiterquerschnitt starr (ein-/mehrdrähtig) 0,5 ... 2,5mm², AWG-Bereich 18 ... 14, COMPACT-Verbindungsdosenklemme für eindrähtige Leiter max. 2,5 mm² 5 Leiter Gehäusefarbe transparent Deckelfarbe gelb Umgebungstemperatur max. 60 °C (T60)

COMPACT-Verbindungsdosenklemme 5-Leiter-Klemme Gehäusefarbe transparent Deckelfarbe gelb

Die Wago Compact Steckklemme 2273-205 eignet sich ideal für die sichere Verbindung von eindrähtigen Leitern. Sie verfügt über 5 Klemmstellen für eindrähtige Leiter und dient dazu einen festen, aber auch wieder lösbaren Anschluss herzustellen. Somit können dank der einfachen Stecktechnik Leiter mit dem Anschlussbereich 0,5 mm² – 2,5 mm² schnell miteinander verbunden oder getrennt werden. Die Steckklemme zeichnet sich gegenüber dem Vorgängermodell u. A. durch eine bis 50 % flachere Bauform, einer besseren Sichtkontrolle der Adern durch das transparente Gehäuse und den praktischen Prüföffnungen, welche ein problemloses Messen ermöglichen, aus. Durch die farbliche Komponente ist die passende Klemme für die jeweilige Installationssituation schnell auffindbar. Sie verfügt über eine kompakte Bauweise und lässt sich ohne Schraubendreher schnell und einfach verbinden.

COMPACT-Verbindungsdosenklemme 5-Leiter-Klemme Gehäusefarbe transparent Deckelfarbe gelbMischbare Leiterquerschnitte von 0,5 bis 2,5mm², Prüföffnung für alle gängigen Prüfspitzen, Zulassung nach EN 60998100 Stk im Pack

WAGO Verbindungsdosenklemme COMPACT 5-Leiter 0,5-2,5qmm gelb 2273-205
