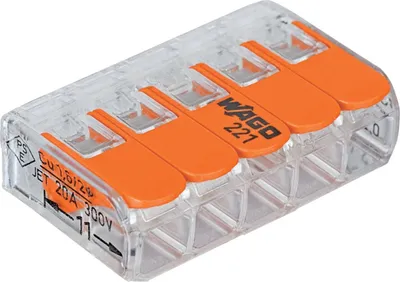

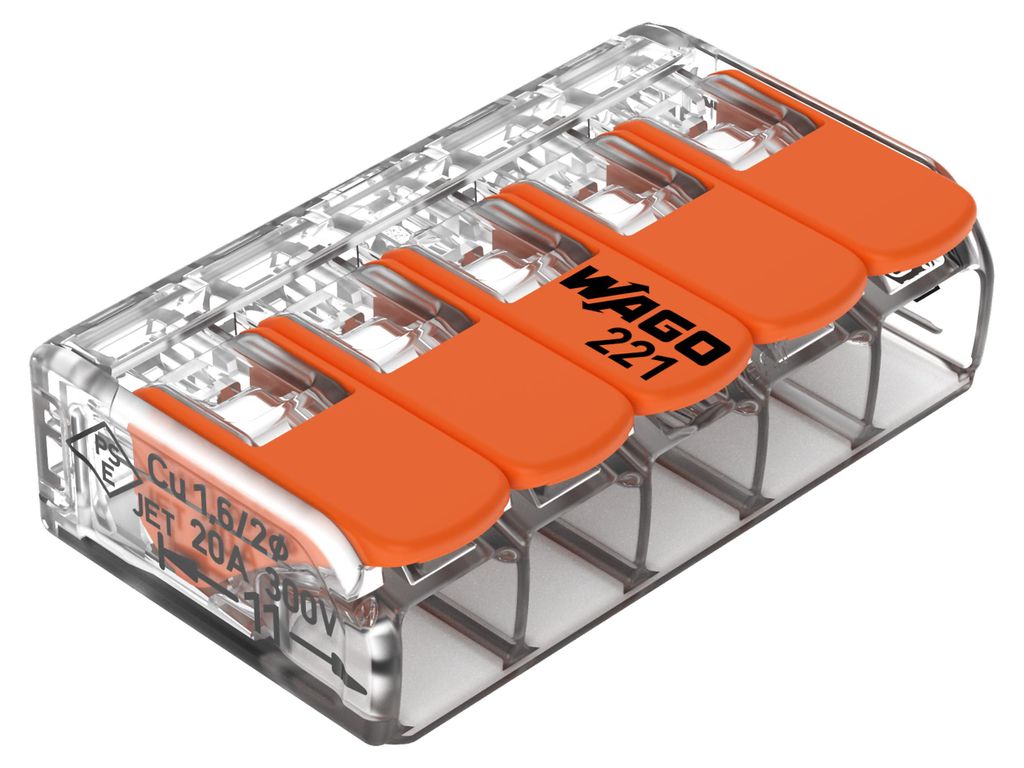

Wago Verbindungsklemme 5-polig Compact mit Hebel transparent 221-415

Das wichtigste zur Wago Klemmen Serie 221-4xx auf einen Blick:

• Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
• Als 2-, 3- und 5-Leiter-Klemmen erhältlich
• Komfortabler Leiteranschluss von 0,14 bis 4 mm²
• Installation von ein-, fein- und mehrdrähtige Leiter
• Zeitersparnis für Installateure und Gerätehersteller
• Schnelle Installation von Geräten mit höherem Leistungsbedarf
• Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten
• Befestigungsadapter für normgerechte Installation
• Individuelle Fixierungen möglich

Wissenswertes über WAGO Klemmen für Elektriker

Die COMPACT-Verbindungsklemmen von WAGO sind die ideale Wahl für Elektroinstallateure. Diese Klemmen ermöglichen es, bis zu 5 abisolierte Leiter von 0,14 mm² bis 4 mm² (4mm² Variante) und 0,5mm² bis 6mm² (6mm² Variante) ohne Werkzeug zu klemmen. Sie sind sowohl für ein- als auch mehrdrähtige Leiter geeignet.

Die Verwendung der Klemmen ist einfach: Mit einem orangefarbenen Hebel kann die Klemmstelle geöffnet werden, bis der Hebel senkrecht steht. Danach kann der Leiter eingeführt werden und der Hebel in die Ruhelage umgelegt werden. Die COMPACT-Verbindungsklemmen sind sicher in der Anwendung dank versenkter Hebel, die eine zufällige Fehlbetätigung bei Einlegen in enge Einbauverhältnisse ausschließen. Diese Sicherheit wird durch Approbationen wie ENEC und UL bestätigt. Die Verwendung der COMPACT-Verbindungsklemmen ist in geerdeten Netzen mit einer Bemessungsspannung von 450 V und einer Bemessungsstoßspannung von 4 kV mit Verschmutzungsgrad 2 möglich. Die erforderliche Abisolierlänge ist auf der Verpackung oder dem Beipackzettel angegeben.

Allgemeine Informationen zu WAGO Verbindungsklemmen

WAGO Klemmen sind Steckverbinder, die hauptsächlich in der Elektrotechnik verwendet werden. Sie dienen dazu, elektrische Leitungen schnell und einfach miteinander zu verbinden oder von elektrischen Geräten zu trennen. Sie ermöglichen es, Leiter ohne Werkzeug und Löten zu verbinden und zu trennen, was die Installation und Wartung von elektrischen Anlagen erleichtert.

WAGO Klemmen sind in verschiedenen Ausführungen erhältlich, wie z.B. als Schraubklemmen, Steckklemmen oder Push-in-Klemmen. Schraubklemmen erfordern eine Schraubverbindung, um die Leitungen zu fixieren. Steckklemmen ermöglichen es, die Leitungen einfach in die Klemme zu stecken und dann mit einem Deckel zu verschließen. Push-in-Klemmen erlauben es, die Leitungen einfach hineinzustecken, ohne dass eine Schraubverbindung erforderlich ist.

WAGO Klemmen eignen sich für die Verwendung in verschiedenen Anwendungen wie z.B. im Maschinen- und Anlagenbau, in Gebäudeinstallationen, im Schaltschrankbau, in der Veranstaltungstechnik und in der Automatisierungstechnik. Sie sind auch in der Lage, hohe Ströme und Spannungen zu übertragen und sind somit für die Verwendung in industriellen Anwendungen geeignet. Im allgemeinen, WAGO Klemmen ermöglichen es, die Installation und Wartung von elektrischen Anlagen zu vereinfachen, da sie eine schnelle und einfache Verbindung von Leitungen ermöglichen, ohne dass Werkzeug oder Löten erforderlich ist. Sie sind robust und langlebig und erfüllen hohe Qualitätsstandards.

Die Merkmale der WAGO Leiterklemmen beinhalten eine einfache Handhabung, bei der der Hebel einfach auf- und zu gemacht werden kann, um die Leiter einzusetzen. Es gibt die Möglichkeit, die Klemme als 2-, 3- oder 5-Leiter-Klemme zu erwerben. Der Leiteranschluss ist komfortabel und kann von 0,14 bis 4 mm² erfolgen. Es ist möglich, ein-, fein- und mehrdrähtige Leiter zu installieren. Durch die schnelle Installation von Geräten mit höherem Leistungsbedarf kann Zeit gespart werden. Durch die sichere Verlegung von längeren Leitungen mit größerem Leiterquerschnitt ist es möglich, Gerätehersteller und Installateure zufrieden zu stellen. Es gibt auch Befestigungsadapter für normgerechte Installationen. Individuelle Fixierungen sind ebenfalls möglich.

Zwei Baugrößen für alle Leiterarten

Mit den 2-, 3- und 5-Leiter-Klemmen verbinden Sie schnell und einfach alle Leiterarten mit unterschiedlichen Querschnitten. Feindrähtige Leiter können mit einem Anschlussbereich von 0,14 bis 4 mm2 angeschlossen werden, ein- und mehrdrähtige Leiter von 0,2 bis 4 mm2. Mit der 6mm2-Variante können Sie alle Leiterarten anschließen – mit Querschnitten von 0,5 bis 6 mm2.

Besonders einfache Handhabung

Die Verbindungsklemmen können Sie besonders leicht und schnell öffnen. Die Hebel der Serie 221 lassen sich mit geringem Kraftaufwand betätigen. Dadurch können Sie die Leiter schnell anschließen – und das komplett ohne Werkzeug! Während Sie die Leiter anschließen, sorgen die seitlichen Griffmulden dafür, dass Sie die Klemme leicht aber sicher festhalten können.

Zwei Prüföffnungen

Bei den Klemmen der Serie 221 können Sie jetzt von zwei unterschiedlichen Seiten aus die Spannung prüfen – auch im eingebauten Zustand. Dort, wo der WAGO Aufdruck zu sehen ist, verfügen die Klemmen über zwei Prüföffnungen: eine aus Leiteranschlussrichtung und eine auf der gegenüberliegenden Seite.

Die Serie 221 erobert den Verteiler

Die Befestigungsadapter sind für alle Klemmen der Serie 221 erhältlich – ganz gleich, ob 2, 3 oder 5 Leiter. Sie lassen sich sowohl stehend als auch liegend montieren. Befestigen Sie den Adapter durch Aufrasten auf der Tragschiene oder mit Schrauben auf glatten Oberflächen. Mit Hilfe flexibler Fixierungskrallen können Sie die Klemmen einfach einlegen und wieder lösen. Die Leiter können Sie sowohl vor als auch nach dem Befestigen der Klemme im Adapter anschließen – und wieder lösen. Eine Prüföffnung bleibt immer zugänglich, ganz gemäß VDE-Norm.

Technische Merkmal der WAGO Klemmen Serie 221:

• Sicherheitshinweis 1: in geerdeten Netzen
• Bemessungsdaten gemäß: EN 60664
• Bemessungsspannung (II / 2): 450V
• Bemessungsstoßspannung (II / 2): 4kV
• Bemessungsstrom: 32A
• Legende Bemessungsdaten: (II / 2) ≙ Überspannungskategorie II / Verschmutzungsgrad 2
• Bemessungsdaten gemäß: UL 1059
• Approbationsdaten gemäß: UL 486C
• Bemessungsspannung UL (Use Group C): 600V
• Bemessungsstrom UL (Use Group C): 20A
• Klemmstellen: 2,3 oder 5 - Bitte auswählen!
• Gesamte Anzahl der Potentiale: 1
• Anschlusstechnik: CAGE CLAMP®
• Betätigungsart: Hebel
• Anschließbare Leiterwerkstoffe: Kupfer
• Feindrähtiger Leiter: 0,14 … 4 mm² / 24 … 12 AWG
• Verdrahtungsrichtung: Seitliche Verdrahtung
• Farbe: transparent
• Isolierwerkstoff Hauptgehäuse: Polycarbonat (PC)
• Brennbarkeitsklasse gemäß UL 94: V2
• Brandlast: 0,064MJ
• Farbe des Betätigungselements: orange
• Gewicht: 2,5g
• Dauergebrauchstemperatur bis: 105°C
• T-Kennzeichnung gemäß EN 60998: T85

Informationen zu anderen Serien der WAGO Klemmen


Serie/Produkt	Anschlussbereich	Spannung/ Strom	Einsatzbereiche
WAGO 243 Die MICRO-Verbindungsdosenklemmen	Ø 0,6 bis 0,8 mm „e“	100 V / 6 A	Für Schwachstrominstallationen, z. B. für die Verdrahtung von Telefon- und Klingelanlagen
WAGO 2273 Die COMPACT-Verbindungsdosenklemmen	0,5 bis 2,5 mm2 „e“	450 V / 24 A	Für Installationen der Gebäudestromkreise bis 2,5 mm2, auch in engen Verdrahtungsräumen
WAGO 773 Die SPECIAL-Verbindungsdosenklemmen	2,5 bis 6mm2 „e+m“	400 V / 41 A	Für Installationen der Gebäudestromkreise bis 6 mm2 bei größeren Verbrauchern und längeren Leitungswegen
WAGO 224 Die Leuchten und Service-Klemmen	Installationsseite: 1 bis 2,5 mm2 „e“	400 V / 24 A	Für Installationen mit ein- und feindrähtigen Leitern, wie z.B. zum Anschluss von Leuchten
	Leuchtenseite: 0,5 bis 2,5 mm2 „e+f“
				WAGO 222 Die CLASSIC-Verbindungsklemmen für alle Leiterarten	0,08 bis 2,5 mm2 „e+m“ 0,08 bis 4 mm2 „f“	400 V / 32 A	Für Installationen mit ein-, fein- und mehrdrähtigen Leitern
WAGO 221 Die COMPACT-Verbindungsklemmen für alle Leiterarten	0,2 bis 4 mm2 „e+m“ 0,14 bis 4 mm2 "„f“	450 V / 32 A	Für Installationen mit ein-, mehr- und feindrähtigen Leitern, auch in engen Verdrahtungsräumen
	0,5 bis 6 mm2 „e+m+f“	450 V / 41 A

Lieferumfang:

- 1x Wago 221-415 Verbindungsklemme 5 x 4 mm² 25 Stück

Produktbeschreibung:

Die Wago 221-415 Verbindungsklemme mit Hebeln ermöglicht eine schnelle, sichere und wartungsfreie Verdrahtung unterschiedlichster Leiterarten – von der Sprechanlage bis zum Elektroherdanschluss. Dank der bewährten CAGE CLAMP®-Technologie lassen sich Leiter mit einem Querschnitt von 0,2 mm² bis 4 mm² ohne Vorbehandlung, etwa durch Aderendhülsen, direkt anschließen. Die Klemme ist für eine Bemessungsspannung von 450 V und einen Bemessungsstrom bis 32 A ausgelegt und eignet sich somit auch für leistungsstarke Verbraucher. Die erforderliche Abisolierlänge beträgt 11 mm, und die kompakten Abmessungen von 30 x 8,4 x 18,6 mm (B x H x T) machen sie besonders platzsparend. Die markante „Klaviaturoptik“ der Hebel und das hochwertige Erscheinungsbild unterstreichen die durchdachte Funktionalität und Ästhetik dieser Verbindungsklemme – ein echtes „Made by WAGO“, das höchste Ansprüche an Sicherheit, Flexibilität und Design erfüllt.

Technische Daten:

Hersteller: Wago
Herstellerbezeichnung: 221-415
Verdrahtungsrichtung: Seitliche Verdrahtung
Klemmstellen: 5
Gesamtanzahl der Potentiale: 1
Anschlusstechnik: CAGE CLAMP®
Betätigungsart: Hebel
Anschließbare Leiterwerkstoffe: Kupfer
Nennquerschnitt: 4 mm² / 12 AWG
Eindrähtiger Leiter: 0,2–4 mm² / 24–12 AWG
Mehrdrähtiger Leiter: 0,2–4 mm² / 24–12 AWG
Feindrähtiger Leiter: 0,14–4 mm² / 24–12 AWG
Abisolierlänge: 11 mm / 0,43 inch
Verdrahtungsrichtung: Seitliche Verdrahtung
Breite: 30 mm / 1,181 inch
Höhe: 8,4 mm / 0,331 inch
Tiefe: 18,6 mm / 0,732 inch
Farbe: Transparent
Isolierstoffgruppe: IIIa
Isolierwerkstoff (Hauptgehäuse): Polycarbonat (PC)
Brennbarkeitsklasse gemäß UL 94: V2
Brandlast: 0,089 MJ
Farbe des Betätigungselements: Orange
Gewicht: 4 g
Umgebungstemperatur (Betrieb): +85 °C
Dauergebrauchstemperatur: 105 °C
T-Kennzeichnung gemäß EN 60998: T85


Bei gewerblicher Nutzung beachten Sie bitte die Bauvorschriften!

Produktdetails:

• Wago Verbindungsklemmen 25 Stück Modell 221 bis 4mm² 5-fach
• 5-fach Klemme – Mehrfachverbindungen für komplexe Installationen
• Einfacher Hebelmechanismus – Werkzeugloser Leiteranschluss
• Für alle Leiterarten – Ein-, mehr- und feindrähtige Leiter
• Anschlussbereich: 0,14 mm² bis 4 mm² (feindrähtig), 0,2 mm² bis 4 mm² (ein- und mehrdrähtig)
• Zwei Prüföffnungen – Spannung leicht zugänglich messen

Die Wago Verbindungsklemme 5-fach (221-Serie) eignet sich perfekt für komplexe Verdrahtungen, bei denen bis zu fünf Leiter miteinander verbunden werden müssen. Dank des innovativen Hebelmechanismus lassen sich die Leiter mühelos anschließen – komplett ohne Werkzeug!

Die Klemme ist für alle Leiterarten mit einem Querschnitt von 0,14 mm² bis 4 mm² (feindrähtig) bzw. 0,2 mm² bis 4 mm² (ein- und mehrdrähtig) geeignet. Zwei integrierte Prüföffnungen ermöglichen eine einfache Spannungsmessung – auch im eingebauten Zustand.

Optimal für Elektroinstallationen, Schaltschränke, Industrie- und Hausinstallationen, bei denen mehrere Leiter sicher verbunden werden müssen.

Lieferumfang:

• Wago Verbindungsklemmen 25 Stück Modell 221 bis 4mm² 5-fach

WAGO Verbindungsklemme 221-413 zur Parallelschaltung von mehreren kleineren Solarmodulen

Mit dem WAGO Stecksystem sind Parallelverschaltung ein Kinderspiel

Kompatible Verbindungsklemmen zur zeitsparenden und zuverlässigen Verkabelung von PV-Modulen. Der Einstatz dieser WAGO Klemmen spart Ihnen Zeit und Arbeit.

Bedingt durch die extrem kleinen Abmessungen eignen sich die COMPACT-Verbindungsklemmen von WAGO ideal für enge Platzverhältnisse. So lassen sich die Klemmen wesentlicher bequemer einbauen und schaffen zudem noch Freiraum für eventuelle Erweiterungen.

Die Verbindungsklemmen begeistern aber auch durch ein erleichtertes Bedienen: Die Betätigungshebel lassen sich nun mit spürbar geringerem Kraftaufwand öffnen und schließen. Dank seitlicher Griffmulden haben Sie die 221 in jeder Situation fest im Griff.

Wichtiger Hinweis:

Werden Waren unvollständig oder mit offensichtlichen Schäden angeliefert, so bitten wir Sie, solche Fehler möglichst unverzüglich beim Zusteller zu reklamieren und gleichzeitig Kontakt zu uns aufzunehmen.

Ihre Reklamation hilft uns aber, unsere eigenen Ansprüche gegenüber dem Frachtführer bzw. der Transportvesicherung geltend machen zu können.

Wago Compact Hebelklemme 211 Anzahl Leiter: 5, 0,14 - 4 mm², 25 Stück

Produktnummer: 0775220540

COMPACT-Verbindungsklemme für alle Leiterarten, 5-Leiter-Klemme, mit Betätigungshebeln, max. Dauergebrauchstemperatur 85°C. - eindrähtig 0,2 - 4 mm² - mehrdrähtig 0,2 - 4 mm² - feindrähtig 0,14 - 4 mm²

Produktdetails:

• Anzahl Leiter: 5
• geeignet für: 0,14 - 4 mm²
• für eindrähtige, mehrdrähtige und feindrähtige Leiter
• Farbe: orange/transparent
• Nennstrom 32 A
• Nennspannung 450 V
• Typ: 221-415
• Inhalt: 25 Stück
• Herstellerinformationen: SLS ELEKTRO GMBH | Taubesgarten 23 | 55234 Bechtolsheim, Deutschland | : [email protected] | Herstellernr. 52155-221415

• Hersteller: Wago
• Art.-Nr.: 221-415
• EAN: 4055143234658
• Anzahl der Klemmstellen: 5
• Anzahl der Potentiale: 1
• Produktfarbe: Transparent
• Bemessungsdaten gemäß EN 60664
• Verschmutzungsgrad: 2
• Max. Umgebungstemperatur: 85°C
• Bemessungsspannung EN: 450V
• Bemessungsstoßspannung: 4kV
• Nennstrom: 32A
• Anschlusstechnik: Cage Clamp
• Nennquerschnitt: 4 mm²
• eindrähtig, anschließbar: 0.2... 4mm²/24... 12AWG
• feindrähtig, anschließbar: 0.14... 4mm²/24...12AWG
• mehrdrähtig, amschließbar: 0.2... 4mm²/24... 12AWG
• Abisolierlänge: 11mm
• Verdrahtungsart: Seitliche Verdrahtung
• Gewicht: 101,75 g
• Maße: 29.9x8.3x18.6mm
• Sicherheitshinweis: in geerdeten Netzen

Eigenschaften - COMPACT-Verbindungsklemme- für alle Leiterarten- max. 4 mm²- 5 Leiter- mit Hebeln- Gehäusefarbe transparent- Umgebungstemperatur max. 85°C (T85)- 4,00 mm²- transparent Technische Daten:

• Anzahl der Klemmstellen: 5
• Nennquerschnitt: 0,2..4 mm²
• Mit Betätigungshebeln: Ja
• Farbe: farblos
• Transparent: Ja
• Nennspannung: 450 V
• Nennstrom: 32 A
• Geeignet für Massivleiter: Ja
• Geeignet für flexible Leiter: Ja
• Geeignet für mehrdrahtige Leiter: Ja
• Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse: 0,14..4 mm²
• Leiterquerschnitt starr (ein-/mehrdrähtig): 0,2..4 mm²
• AWG-Bereich: 12..24

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

DieWAGO Verbindungsklemme mit Betätigungshebel

Die Serie 221 ist die Weiterentwicklung der bewärten Serie 222.
Die Serie 221 ist deutlich kleiner und benötigt dadurch weniger Platz.
Zudem ist sie transparent und man hat die Möglichkeit die Verbindung optisch zu prüfen.

• COMPACT-Verbindungsklemme
• für alle Leiterarten
• 5-Leiter-Klemme
• mit Betätigungshebeln
• max. Umgebungstemperatur 85°C
• Leiterquerschnitte 0,14 bis 4 qmm
• AWG 24-12 Cu
• Breite 18,7 mm, Höhe 8,3 mm, Tiefe 18,6 mm
• Sicherheitshinweis 1 in geerdeten Netzen

WAGO COMPACT 5 Leiter-Verbindungsklemme für alle Leiterarten

Hersteller-Nummer: 221-415

• Zeitersparnis durch einfache, werkzeuglose Installation: Hebel auf, Leiter rein, Hebel zu
• Anschluss ein-, fein- und mehrdrähtiger Leiter von 0,14 bis 4 mm² in Durchgangsrichtung
• Minimaler Platzbedarf durch schlanke Maße für beengte Installationsräume
• für alle Leiterarten bis max. 4 mm²
• Anschluss max.: 5 Leiter
• Gehäusefarbe: transparent
• Umgebungstemperatur: max. 85°C

Merkmale

- einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
- als 2-, 3- und 5-Leiter-Klemmen erhältlich
- komfortabler Leiteranschluss von 0,14 bis 4 mm²
- Installation von ein-, fein- und mehrdrähtigen Leitern
- zeitersparnis für Installateure und Gerätehersteller
- schnelle Installation von Geräten mit höherem Leistungsbedarf
- sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten
- Befestigungsadapter für normgerechte Installation
- individuelle Fixierungen möglich
- Sicherheitshinweis: in geerdeten Netzen

-----------------------------

Auswahlkriterien

für: 5 Leiter
Leiterquerschnitt: 0,14-4,0 mm²
-----------------------------


Abisolierlänge: 11 mm
Anzahl der Potentiale: 1
Anschlusstechnik: CAGE CLAMP
Brennbarkeitsklasse nach UL 94: V2

---

Art.-Nummer: WGO221-415

EAN: 4055143234658

WAGO COMPACT-Verbindungsdosenklemme, mit Hebel, für alle Leiterarten, 0,14-4mm², 5 Leiter; Gehäusefarbe: transparent, Deckelfarbe: orange, Dauergebrauchstemperatur: 105°C, 25 Stück

Anzahl der Klemmstellen
5

AWG-Bereich
12 – 24

Farbe
orange

Farbe (Kopp-Bezeichnung)
orange

Geeignet für flexible Leiter
ja

Geeignet für Massivleiter
ja

Geeignet für mehrdrahtige Leiter
ja

Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse
0,14 – 4,00 mm²

Leiterquerschnitt starr (ein-/mehrdrähtig)
0,14 – 4 mm²

Mit Betätigungshebeln
ja

Nennspannung
450 V

Nennstrom
32,00 A

Transparent
ja

Netzstecker - Typbezeichnung
ohne

Anzahl der Pole:

1P

Produktfarbe:

Orange, Transparent

:

RoHS Compliant

Stromstärke:

32 A

Lateraler Abschnitt:

4 mm²

Kabelstück (AWG):

24 - 12

Reihe von Modulen:

5

Kabelquerschnitt:

0.2 - 4 mm²

Anzahl der Verbingungspunkte:

5

Steckerverbindergeschlecht:

Weiblich

Breite:

29,9 mm

Tiefe:

18,6 mm

Höhe:

8,3 mm

Nennspannung:

450 V

Hebel auf, Leiter rein, Hebel zu - fertig. Die Verbindungsklemme der Serie 221 macht die Elektroinstallation von ein-, fein- und mehrdrähtigen Leitern seit jeher einfach, schnell und sicher.
Leiterquerschnitte von 0,14 bis 4 mm²? Kein Problem!

Verbindungs-Typ:	Installation Schnellklemm
Elektrische Montage:	Federzugklemme
Leitungsquerschnitt:	0.2...4mm2
Steckverbinder-Serie:	221
Mechanische Montage:	für Leitungen
Nennspannung:	450V
Nennstrom:	32A
Anzahl Wege:	1
Anzahl Anschlüsse:	5
Steckverbinder-Variante:	mit Hebel
Hersteller:	WAGO

• Klemme mit Betätigungshebel
• für Leiter von 0,14 mm² bis 4 mm²
• Bemessungsspannung (II / 2) [V]: 450 V
• Bemessungsstoßspannung (II / 2) [KV]: 4 KV
• Bemessungsstrom [A]: 32 A
• anschließbare Leiterwerkstoffe: Kupfer
• Brennbarkeitsklasse gemäß UL 94: V2

• Stromstärke(A): 32
• Material: Kunststoff
• Höhe(mm): 8,4
• Spannung: max. 450 V
• Ausstattung: 5 Klemmstellen
• Type: WAGO 221
• Breite(mm): 18,7
• Länge(mm): 29,9
• Farbe: Orange
• Produktart: Klemme
• Marke: Wago
• Werksnummer: 221-415
• Inhaltsangabe (ST): 25

WAGO Verbindungsklemme Typ 221-415

• VPE=25 Stück
• Bemessungsstrom: 32 A
• Bemessungsspannung: 450 V
• Dauergebrauchstemperatur: max. 105°C
• Transparent mit Hebel

Technische Daten:

Anzahl der Klemmstellen	5
Nennquerschnitt	0,14-4 mm²
Mit Betätigungshebeln	Ja
Farbe	transparent
Nennspannung	450 V
Nennstrom	32 A
Geeignet für Massivleiter	Ja
Geeignet für flexible Leiter	Ja
Geeignet für mehrdrahtige Leiter	Ja
Ausführung	5-Leiter
VPE	25

Lieferumfang:

• WAGO Verbindungsklemme Typ 221-415
• Bedienungsanleitung

- Wago Verbindungsklemme Compact
- Modellnummer: 221-415
- Entwickelt für die Verbindung von bis zu 5 Leitern
- Kompaktes Design für platzsparende Installationen
- Einfache Handhabung dank Federbetätigungstechnologie
- Robustes Gehäuse für zuverlässige elektrische Verbindungen
- Geeignet für eine Vielzahl von Anwendungen in der Elektroinstallation

Hebel auf, Leiter rein, Hebel zu - fertig. Die Verbindungsklemme der Serie 221 macht die Elektroinstallation von ein-, fein- und mehrdrähtigen Leitern seit jeher einfach, schnell und sicher.
Leiterquerschnitte von 0,14 bis 4 mm²? Kein Problem!

Verbindungs-Typ:	Installation Schnellklemm
Elektrische Montage:	Federzugklemme
Leitungsquerschnitt:	0.2...4mm2
Steckverbinder-Serie:	221
Mechanische Montage:	für Leitungen
Nennspannung:	450V
Nennstrom:	32A
Anzahl Wege:	1
Anzahl Anschlüsse:	5
Steckverbinder-Variante:	mit Hebel
Hersteller:	WAGO

- Elektrische Spannungsfreiheit sicherstellen, bevor mit der Montage oder Demontage begonnen wird. - Nicht bei beschädigtem Gehäuse oder Isolierung verwenden. - Vor Feuchtigkeit, Staub und übermäßigen Temperaturschwankungen schützen. - Zugelassenes Werkzeug zur Montage und Verdrahtung verwenden, um Beschädigungen zu vermeiden. - Maximal zulässige Strom- und Spannungswerte strikt beachten. - Überprüfen, ob alle Verbindungen fest und sicher sind, um Kontaktprobleme zu vermeiden. - Nicht in explosionsgefährdeten Bereichen einsetzen, sofern nicht ausdrücklich dafür zugelassen. - Altteile gemäß den geltenden Vorschriften für Elektroschrott sachgerecht entsorgen. - Produkt nicht in den normalen Hausmüll geben ? für fachgerechte Entsorgung Recyclingstellen oder autorisierte Annahmestellen nutzen.

Beschreibung	COMPACT-Verbindungsklemme für alle Leiterarten, 5-Leiter-Klemme, mit Betätigungshebeln, max. Umgebungstemperatur 85°C
Hinweise
Artikeleigenschaften	Sonstiges Name Wert Einheit Gesamte Anzahl der Klemmstellen 5 Gesamte Anzahl der Potentiale 1 Farbe transparent Bemessungsdaten gemäß 1 EN 60664 Verschmutzungsgrad (1) 2 Bemessungsspannung EN (1) [V] 450 V Bemessungsstoßspannung (1) [kV] 4 kV Nennstrom (1) [A] 32 A Anschlusstechnik 1 CAGE CLAMP® Nennquerschnitt 1 4 mm² eindrähtig, anschließbar 1 0.2 … 4 mm² / 24 … 12 AWG mehrdrähtig, anschließbar 1 0.2 … 4 mm² / 24 … 12 AWG feindrähtig, anschließbar 1 0.14 … 4 mm² / 24 … 12 AWG Abisolierlänge 1 11 mm / 0.43 in Abisolierlänge von (1) [mm] 11 mm Abisolierlänge bis (1) [mm] 11 mm Verdrahtungsart Seitliche Verdrahtung Entflammbarkeitsklasse gemäß UL 94 V2 Gewicht [g] 4.048 g Breite 29.9 mm / 1.177 in Höhe 8.3 mm / 0.327 in Tiefe 18.6 mm / 0.732 in Sicherheitshinweis 1 in geerdeten Netzen

5-Leiter COMPACT-Verbindungsklemme

WAGO GmbH & Co. KG Compact-Verbindungsklemme 221-415 Hersteller: WAGO GmbH & Co. KG Bezeichnung: Compact-Verbindungsklemme 5-Leiter bis 4qmm Typ: 221-415 Anzahl der Klemmstellen: 5 Nennquerschnitt: 0,2..4 mm² Mit Betätigungshebeln: ja Farbe: farblos Transparent: ja Nennspannung: 450 V Nennstrom: 32 A Geeignet für Massivleiter: ja Geeignet für flexible Leiter: ja Geeignet für mehrdrahtige Leiter: ja Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse: 0,14..4 mm² Leiterquerschnitt starr (ein-/mehrdrähtig): 0,2..4 mm² AWG-Bereich: 12..24WAGO GmbH & Co. KG Compact-Verbindungsklemme 221-415: weitere DetailsCOMPACT-Verbindungsklemme für alle Leiterarten max. 4 mm² 5 Leiter mit Hebeln Gehäusefarbe transparent Umgebungstemperatur max. 85 °C (T85) 4,00 mm² transparent Geliefert wird: WAGO GmbH & Co. KG Compact-Verbindungsklemme 5-Leiter bis 4qmm 221-415, Verpackungseinheit: 25 Stück, EAN: 4055143234658

Leiteranschlusstechnik CAGE CLAMP Klemmenöffnungsmethode Hebel Material der angeschlossenen Drähte Kupfer Nennquerschnitt 4 mm / 12 AWG Massivdraht 0,2 4 mm / 24 12 AWG Litzendraht 0,2 4 mm / 24 12 AWG Litzendraht 0,14 4 mm / 24 12 AWG Abisolierlänge 11 mm / 0,43 Zoll Verdrahtungsrichtung Seitliche Verdrahtung

COMPACT-Verbindungsklemme für alle Leiterarten; 5-Leiter-Klemme; mit Betätigungshebeln; max. Umgebungstemperatur 85°C

Bemessungsspannung: 450V Bemessungsstrom: 32A Klemmstellen: 5 Betätigungsart: Hebel Verdrahtungsrichtung: seitlich Gehäusefarbe: transparent Einfache Handhabung: Hebel auf Leiter rein Hebel zu Installation von ein- fein- und mehrdrähtiger Leiter Individuelle Fixierungen möglich

Eine sicherere Option als Reihenklemmen, da kein Verschrauben mehr erforderlich ist. Schieben Sie einfach das abisolierte Kabel in die Öffnung und klicken Sie sie zu.

WAGO COMPACT - Spleißverbinder

Mini-Schalter für Verteilerdosen, 4 Leiter, 25 Stück - Wago Wago 4055143234658 63135 Maximaler Querschnitt (mm²): 4

Das transparente Gehäuse bietet jetzt die Möglichkeit, nicht fachgerecht eingeführte Leiter zu erkennen. 32 A/450 V.

WAGO 221-415 STECKER 5x0,2-4,0 Box/25STK

COMPACT-Verbindungsklemme für alle Leiterarten, 5-Leiter-Klemme, mit Betätigungshebeln, max. Dauergebrauchstemperatur 85°C.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Compact-Verbindungsklemme 5-Leiter bis 4qmm 221-415 Anzahl der Klemmstellen 5, Nennquerschnitt 0,2 ... 4mm², Mit Betätigungshebeln, Farbe transparent, Nennspannung 450V, Nennstrom 32A, Geeignet für Massivleiter, Geeignet für flexible Leiter, Geeignet für mehrdrahtige Leiter, Leiterquerschnitt starr (ein-/mehrdrähtig) 0,2 ... 4mm², AWG-Bereich 24 ... 12, COMPACT-Verbindungsklemme für alle Leiterarten max. 4 mm² 5 Leiter mit Hebeln Gehäusefarbe transparent Umgebungstemperatur max. 85 °C (T85)

WAGO Verbindungsklemme mit hebelbetätigtem CAGE-CLAMP® Anschluss für alle Leiterarten mit Betätigungshebel, Leiter einzeln lösbar. eindrähtiger Leiter von 0,2 mm² bis 4 mm². mehrdrähtiger Leiter von 0,2 mm² bis 4 mm². feindrähtiger Leiter von 0,14 mm² bis 4 mm². Abisolierlänge: 11 mm. Isoliergehäuse mit Prüfschlitz. max. Umgebungstemperatur: 85 °C. Nennstrom: 32 A. Nennspannung: 450 V. ENEC-geprüft.

COMPACT-Verbindungsklemme für alle Leiterarten 5-Leiter-Klemme mit Betätigungshebeln max. Umgebungstemperatur 85°CWerkzeuglose Verbindungsklemme, für alle Leiterarten0,14-4mm² 5 Klemmstellen25 Stk im Pack

Wago Verbindungsklemme 5-polig Compact mit Hebel transparent 221-415

Technische Daten – WAGO 221-415 COMPACT Verbindungsklemme (5-Leiter, 25 Stück) Produkttyp: Verbindungsklemme / Steckklemme Hersteller: WAGO Modell: 221-415 Variante: 5-Leiter Klemme Artikelkurznummer (AKN): YJ3W EAN: 2007010710118 / 4055143234658 Technische Eigenschaften: Anschlussbereich: 0,14 – 4 mm² Leiterarten: eindrähtig, mehrdrähtig, feindrähtig (typisch für Serie 221) Klemmtyp: Hebelklemme (werkzeuglos) Material & Bauform: Material: Kunststoff Farbe: Transparent / Orange Abmessungen: Breite: 30 mm Höhe: 8,6 mm Tiefe: 18,8 mm Eigenschaften: COMPACT-Bauform Wiederverwendbar Einsatzbereich: Innenbereich Elektrische Verbindungen und Installationen Lieferumfang: 25 Stück
