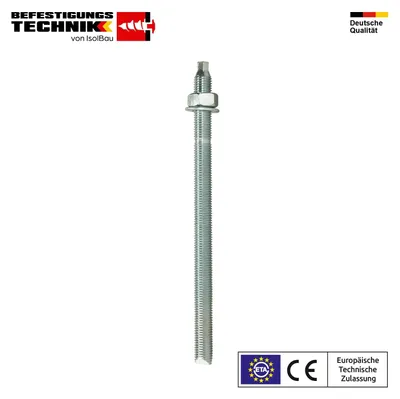

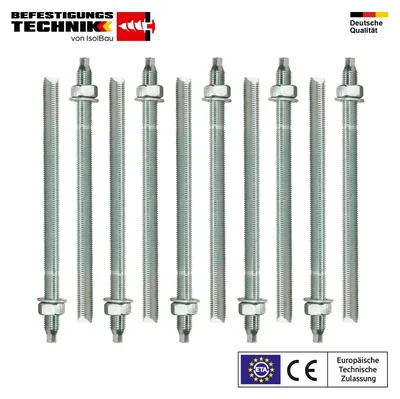

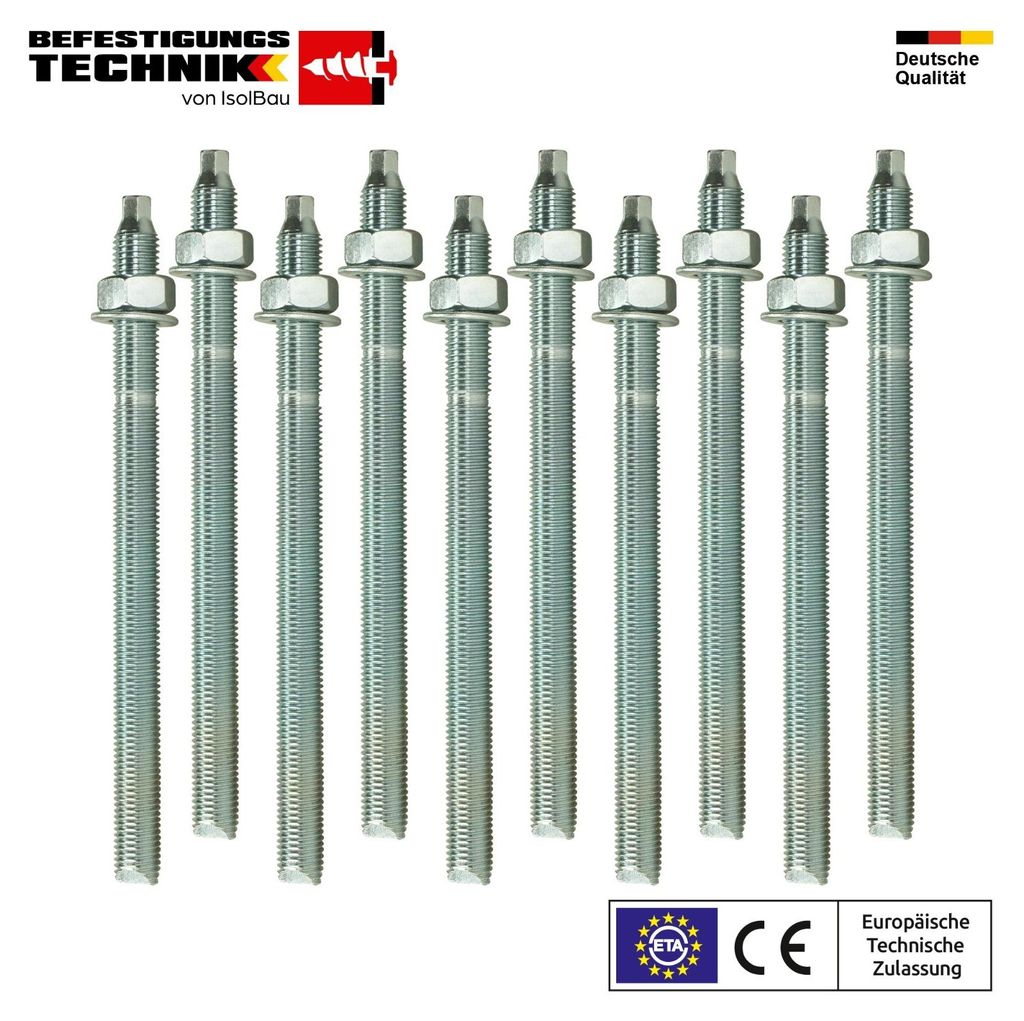

Isolbau Ankerstange M10 x 190 mm Stahl verzinkt 10 Stück ETA Verbundanker

Ankerstangen M10x190 - 10 Stk. verzinkt mit U-Scheibe, Mutter und Spitze

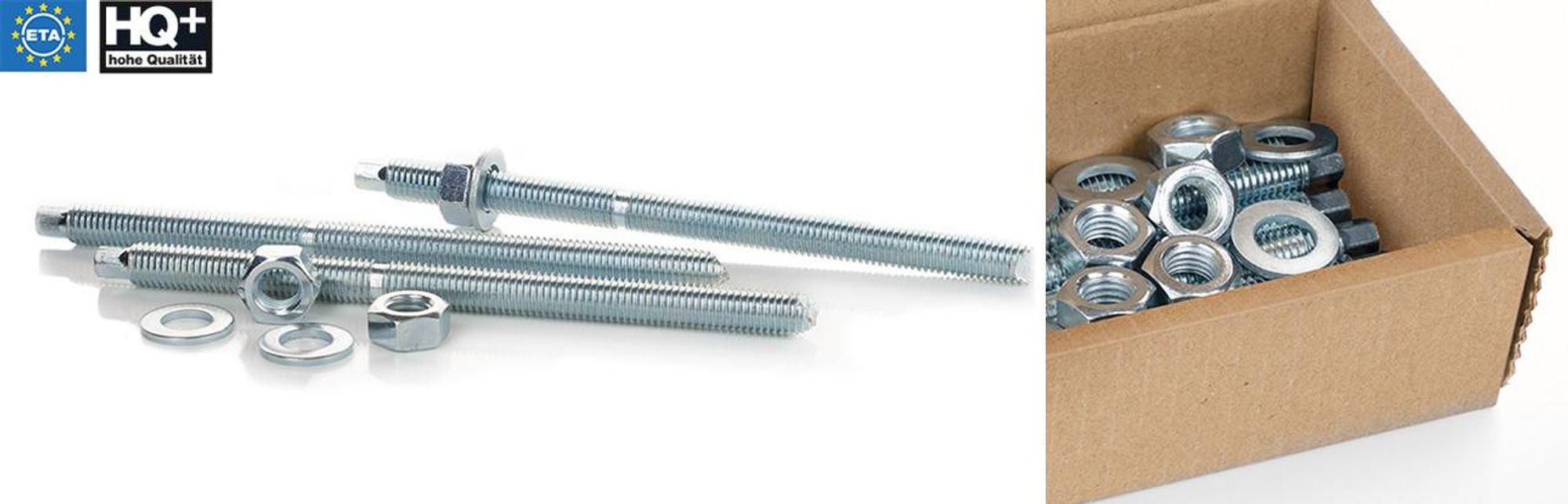

Ankerstangen mit Mutter, Unterlegscheibe und Spitze. Ankerstangen kommen in Verbindung mit dem Verbundmörtel zum Einsatz. Sehr beliebt sind Ankerstangen bei der Befestigung in Beton Naturstein, Hochlochziegel, Kalksandhohlbocksteine, Porenbetonsteine, Vollsteine aus Leichtbeton (BIMS, BLÄHTON) etc.

Eigenschaften:

• Das Aufbringen hoher Lastwerte bei geringen Rand- und Achsenabständen ist möglich
• Die Ankerstange steht für eine spreizdruckfreie Verankerung
• Sowohl in trockenem als auch in feuchtem Untergrund einsetzbar

Anwendung:

• Satellitenschüsseln
• Balustraden und Handläufe, Geländer, Sicherheitsbarrieren
• Startbalken und Pfosten
• Tore, Pforten, Zäune
• Stadionsitze
• Installation von Elektrokästen, Sanitärprodukten, Kabelkanälen usw.
• Straßenschilder

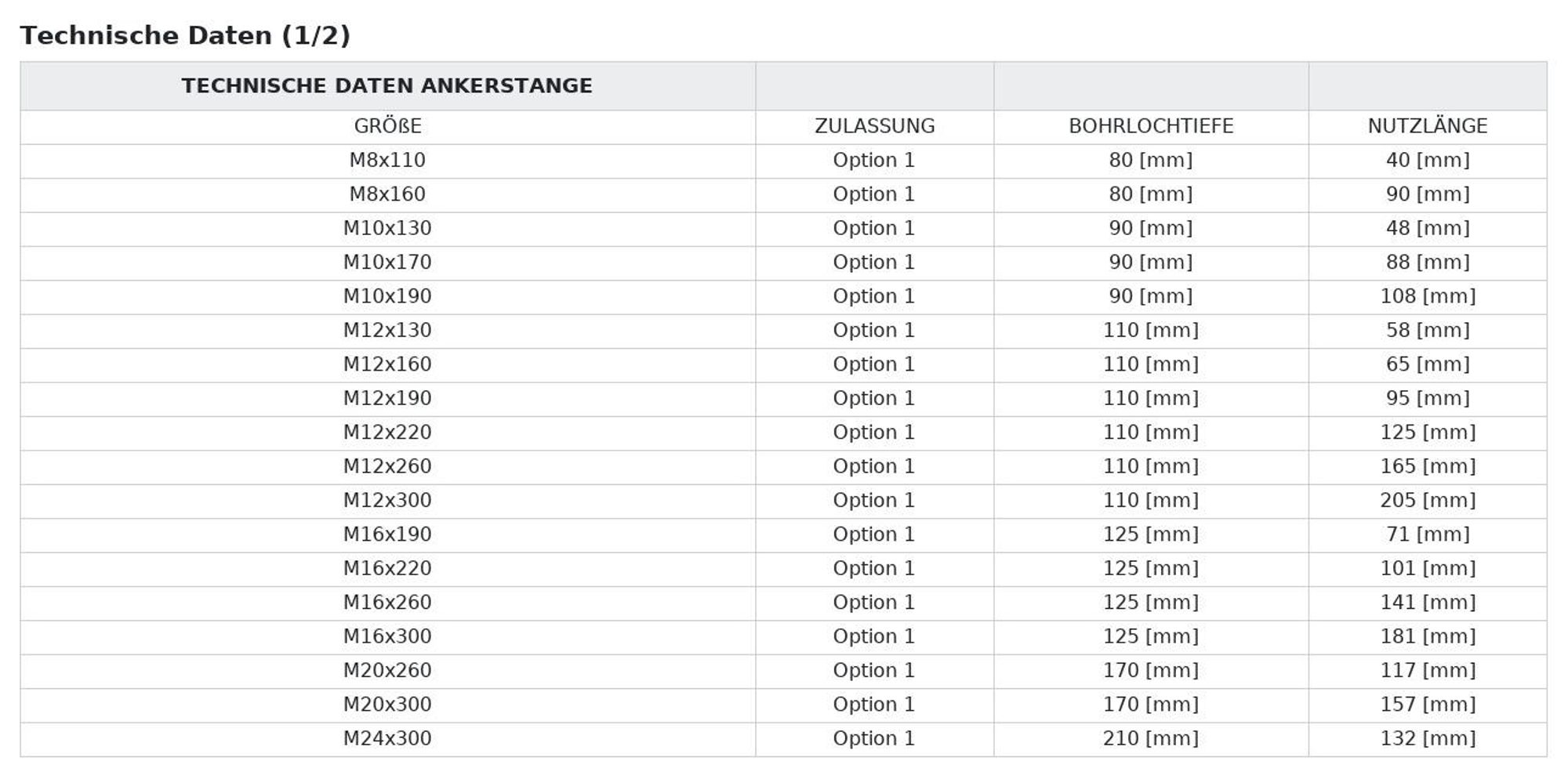

TECHNISCHE DATEN ANKERSTANGE
GRÖßE | ZULASSUNG | BOHRLOCHTIEFE | NUTZLÄNGE
M8x110 | Option 1 | 80 mm | 40 mm
M8x160 | Option 1 | 80 mm | 90 mm
M10x130 | Option 1 | 90 mm | 48 mm
M10x170 | Option 1 | 90 mm | 88 mm
M10x190 | Option 1 | 90 mm | 108 mm
M12x130 | Option 1 | 110 mm | 58 mm
M12x160 | Option 1 | 110 mm | 65 mm
M12x190 | Option 1 | 110 mm | 95 mm
M12x220 | Option 1 | 110 mm | 125 mm
M12x260 | Option 1 | 110 mm | 165 mm
M12x300 | Option 1 | 110 mm | 205 mm
M16x190 | Option 1 | 125 mm | 71 mm
M16x220 | Option 1 | 125 mm | 101 mm
M16x260 | Option 1 | 125 mm | 141 mm
M16x300 | Option 1 | 125 mm | 181 mm
M20x260 | Option 1 | 170 mm | 117 mm
M20x300 | Option 1 | 170 mm | 157 mm
M24x300 | Option 1 | 210 mm | 132 mm
M30x380 | Option 1 | 280 mm | 181 mm

Montageanleitung:

1. Das Loch durch Bohren und entsprechende Reinigung (je nach Untergrund) vorbereiten. 2. Verbundankerpatrone in das Loch einlegen oder den Injektionsmörtel verwenden um die Ankerstange zu befestigen. 3. Sie das Harz entsprechend den Anweisungen auf der Verpackung aushärten lassen. 4. Nach vollständiger Aushärtung des Ankers das Element anbringen, indem die Mutter mit dem in der Zulassung
