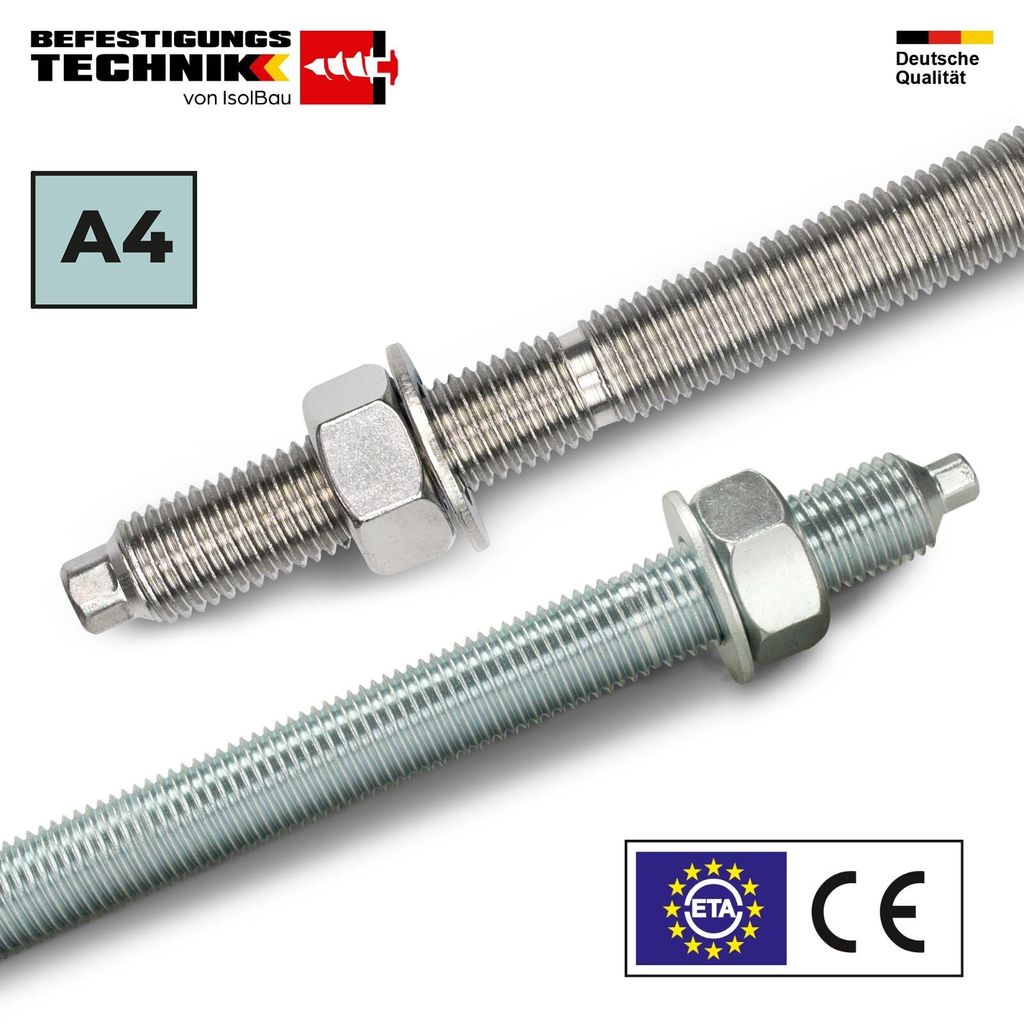

Isolbau Ankerstange M10 x 190 mm verzinkt 20 Stück Verbundanker Gewindestange ETA

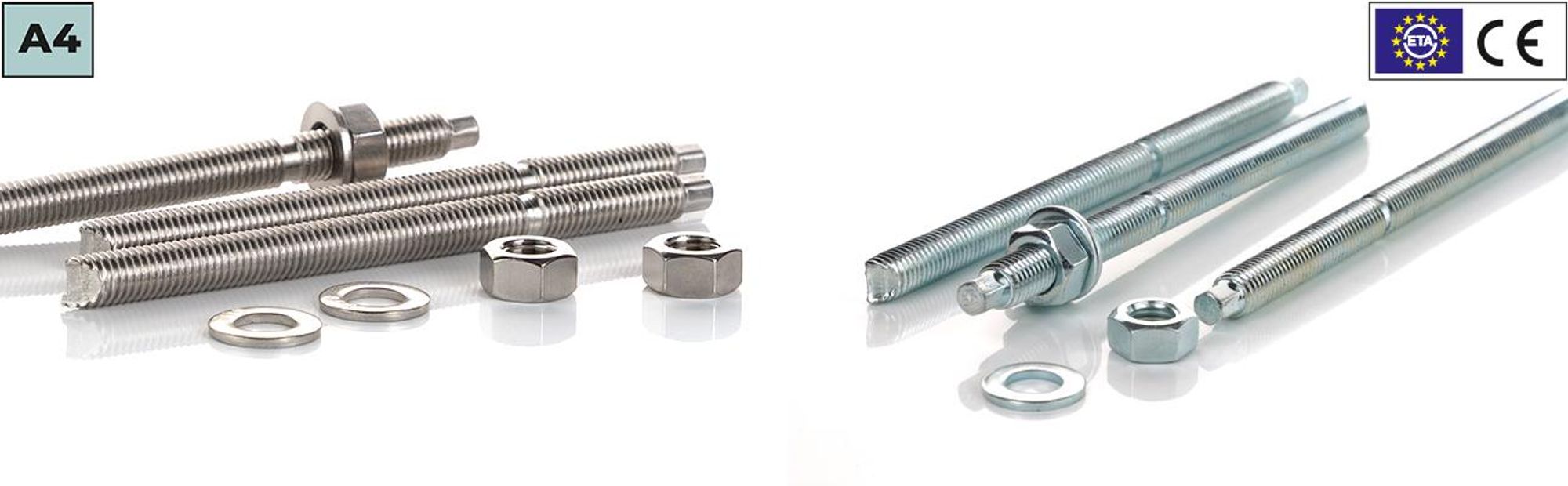

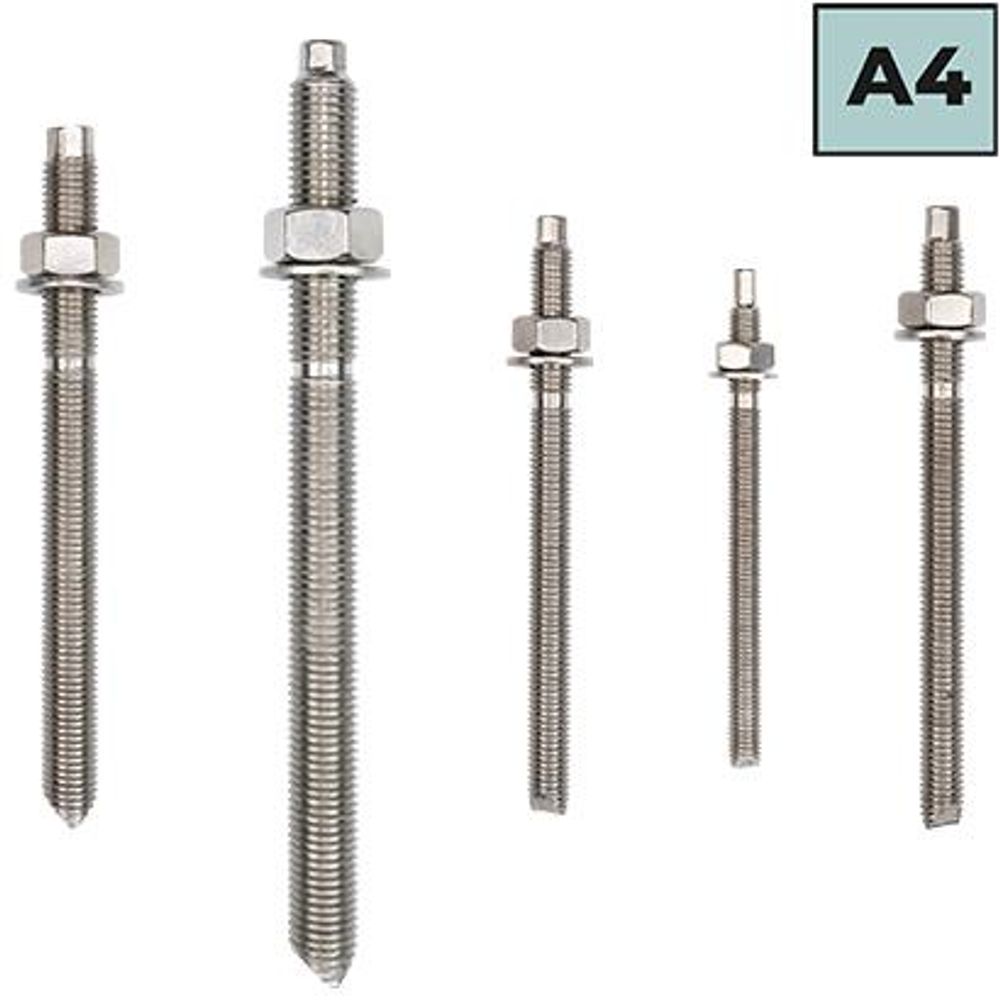

Ankerstange Edelstahl der klasse A4 M8 - M20 / Ankerstange ETA M8 - M30

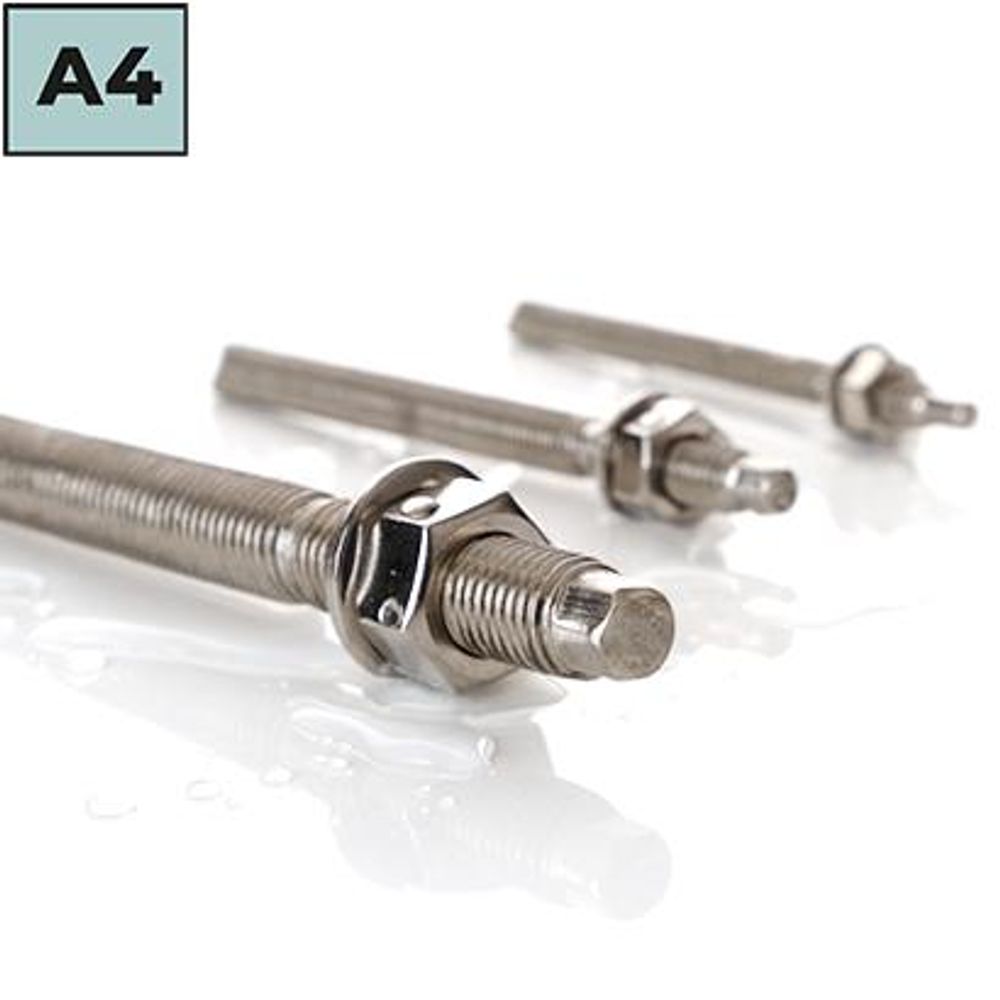

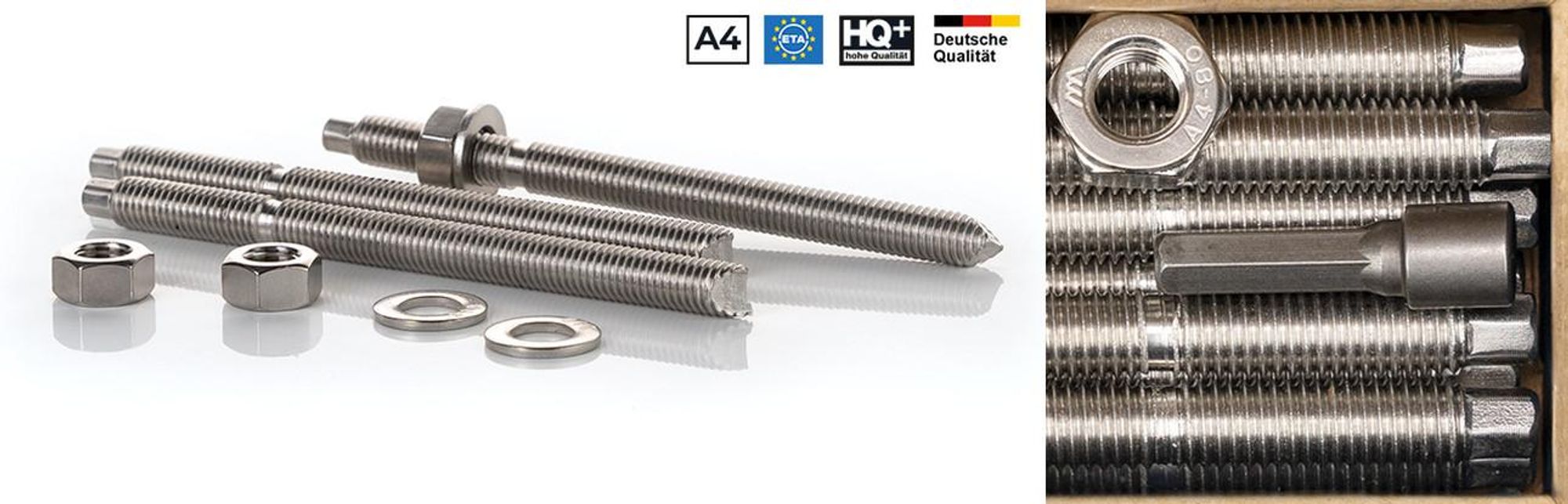

Ankerstange Edelstahl der klasse A4 M8 - M20 mit U-Scheibe, Mutter und Spitze
Ankerstangen mit Mutter, Unterlegscheibe und Spitze. Ankerstangen kommen in Verbindung mit dem Verbundmörtel zum Einsatz. Sehr beliebt sind Ankerstangen bei der Befestigung in Beton Naturstein, Hochlochziegel, Kalksandhohlbocksteine, Porenbetonsteine, Vollsteine aus Leichtbeton (BIMS, BLÄHTON) etc.
Der Anker ist die häufigste Form der Verbindung von Bauelementen.
Er wird im Bauwesen oft als mechanische Befestigung verwendet. Der Mörtel zeichnet sich durch eine außergewöhnliche Festigkeit aus. Seine Anwendungsmöglichkeiten sind sehr vielfältig.

Eigenschaften:

• Die Gewindestange ist Bestandteil des Befestigungssystems für hohe Lasten zur Verwendung mit der Verbundankerpatrone, mit dem Verbundmörtel in der Kartusche oder dem CFS+ System
• Edelstahl der klasse A4 ermöglicht die Verwendung im Außenbereich und in witterungs- und korrosionsbeständigen Bedingungen
• Kann in Dübelverbindungen oder Wand-Fundament-Verbindungen verwendet werden
• Sechskantiges Ende für die Schlüsselanwendung mit entsprechendem Dehmoment

Anwendungen:

• Satellitenschüsseln
• Balustraden und Handläufe, Geländer, Sicherheitsbarrieren
• Startbalken und Pfosten
• Tore, Pforten, Zäune
• Stadionsitze
• Installation von Elektrokästen, Sanitärprodukten, Kabelkanälen usw.
• Straßenschilder
• Die A4-Ankerstangen mit Verbundankern werden auch für den Einsatz in Bereichen mit dauerhaft hoher Luftfeuchtigkeit und feuchtem Beton empfohlen.

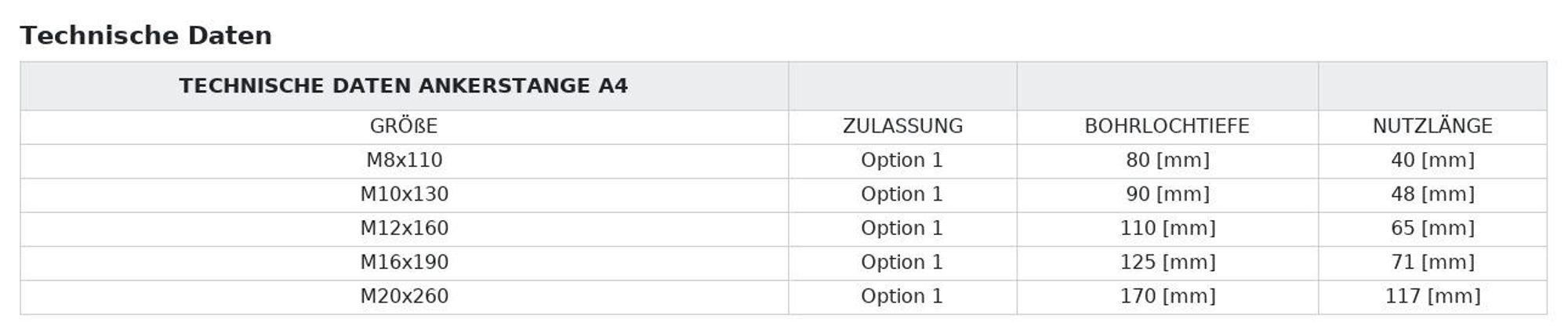

TECHNISCHE DATEN ANKERSTANGE A4
GRÖßE | ZULASSUNG | BOHRLOCHTIEFE | NUTZLÄNGE
M8x110 | Option 1 | 80 mm | 40 mm
M10x130 | Option 1 | 90 mm | 48 mm
M12x160 | Option 1 | 110 mm | 65 mm
M16x190 | Option 1 | 125 mm | 71 mm
M20x260 | Option 1 | 170 mm | 117 mm

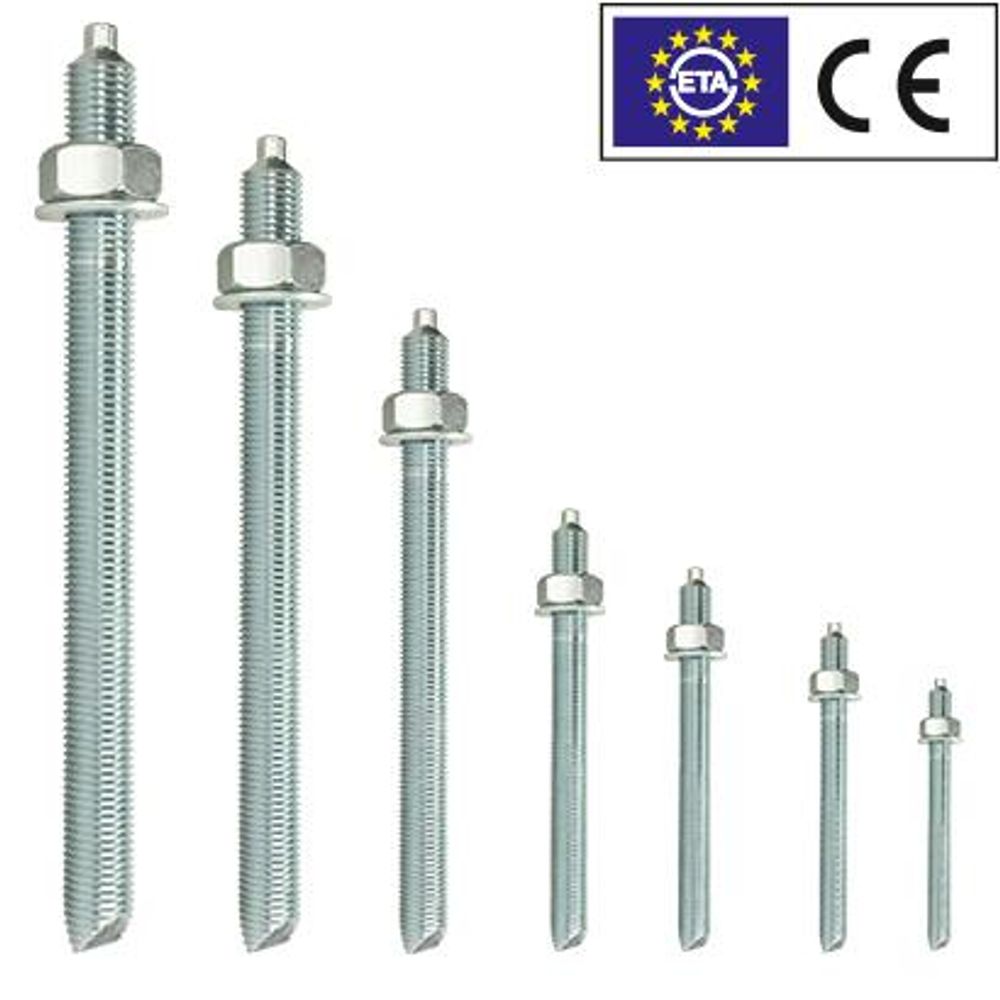

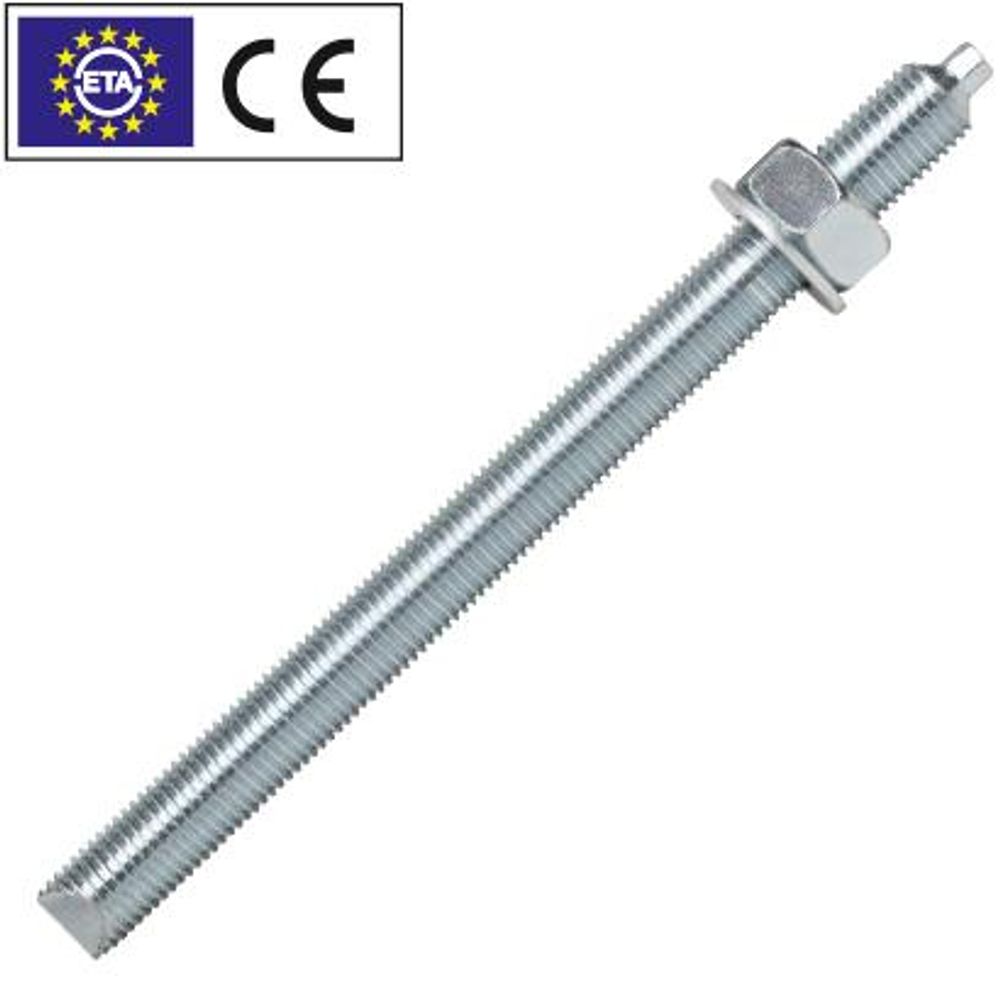

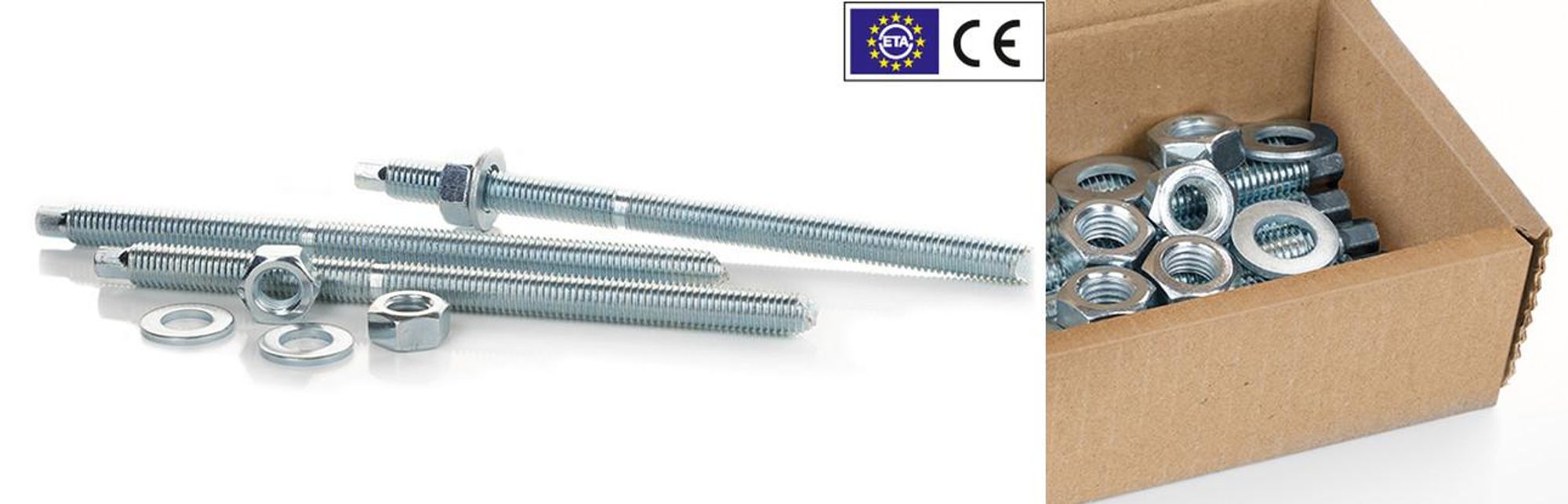

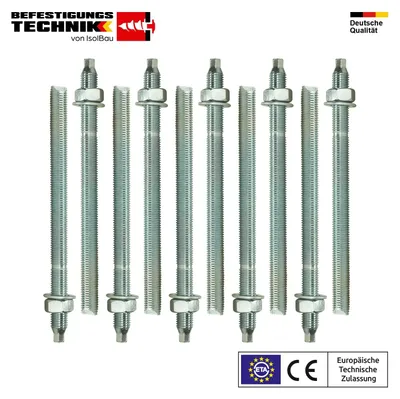

Ankerstange ETA M8 - M30 verzinkt mit U-Scheibe, Mutter und Spitze:

Ankerstangen mit Mutter, Unterlegscheibe und Spitze. Ankerstangen kommen in Verbindung mit dem Verbundmörtel zum Einsatz. Sehr beliebtsind Ankerstangen bei der Befestigung in Beton Naturstein, Hochlochziegel, Kalksandhohlbocksteine, Porenbetonsteine, Vollsteine aus Leichtbeton (BIMS, BLÄHTON) etc.
Der Anker ist die häufigste Form der Verbindung von Bauelementen.
Er wird im Bauwesen oft als mechanische Befestigung verwendet. Der Mörtel zeichnet sich durch eine außergewöhnliche Festigkeit aus. Seine Anwendungsmöglichkeiten sind sehr vielfältig.

Eigenschaften:

• Das Aufbringen hoher Lastwerte bei geringen Rand- und Achsenabständen ist möglich
• Die Ankerstange steht für eine spreizdruckfreie Verankerung
• Sowohl in trockenem als auch in feuchtem Untergrund einsetzbar

Anwendungen:

• Geländer
• Vordächer
• Treppenstufen
• Briefkästen
• Lampen
• Fenstergittern
• Maschinen usw.

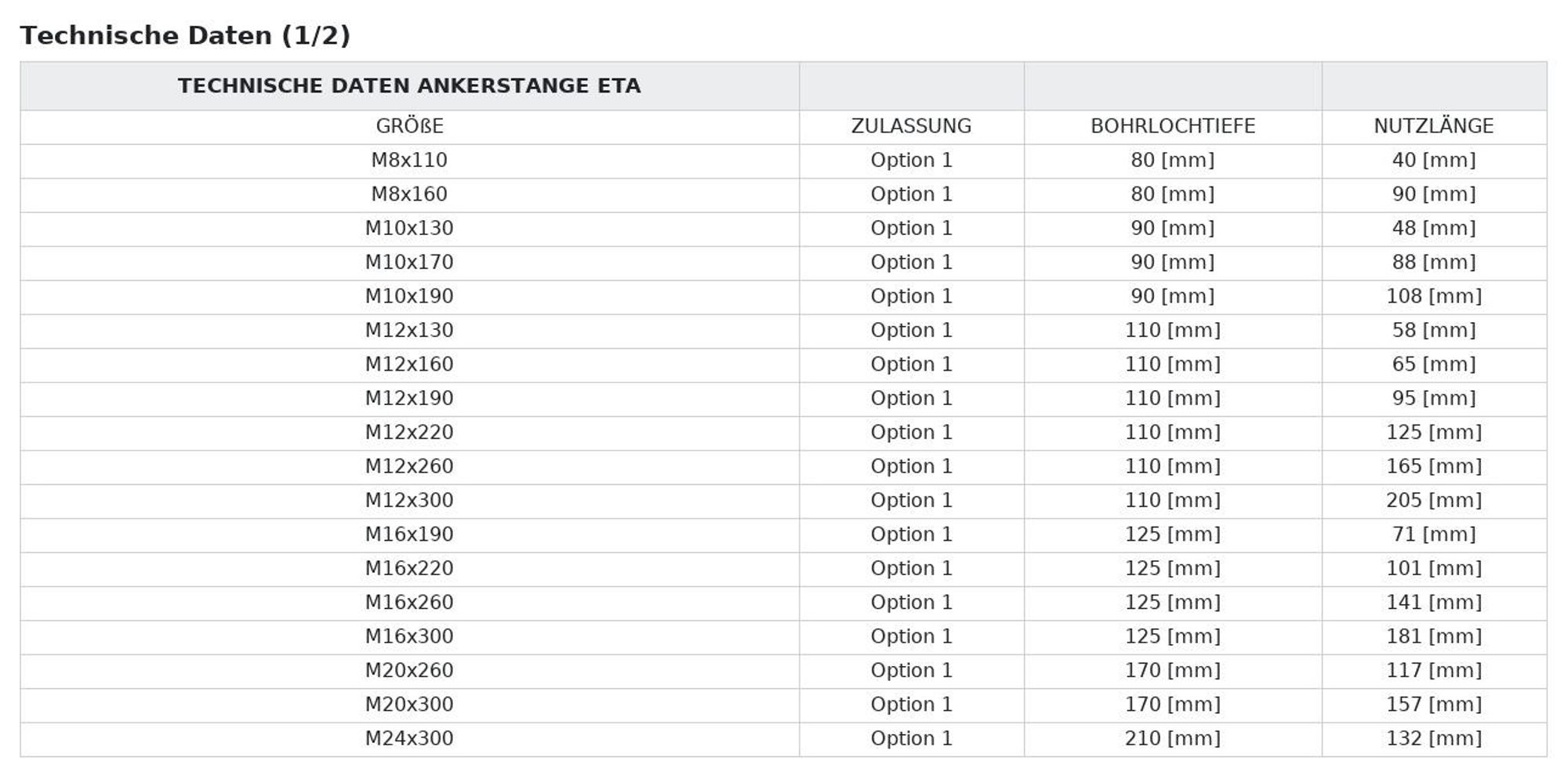

TECHNISCHE DATEN ANKERSTANGE ETA
GRÖßE | ZULASSUNG | BOHRLOCHTIEFE | NUTZLÄNGE
M8x110 | Option 1 | 80 mm | 40 mm
M8x160 | Option 1 | 80 mm | 90 mm
M10x130 | Option 1 | 90 mm | 48 mm
M10x170 | Option 1 | 90 mm | 88 mm
M10x190 | Option 1 | 90 mm | 108 mm
M12x130 | Option 1 | 110 mm | 58 mm
M12x160 | Option 1 | 110 mm | 65 mm
M12x190 | Option 1 | 110 mm | 95 mm
M12x220 | Option 1 | 110 mm | 125 mm
M12x260 | Option 1 | 110 mm | 165 mm
M12x300 | Option 1 | 110 mm | 205 mm
M16x190 | Option 1 | 125 mm | 71 mm
M16x220 | Option 1 | 125 mm | 101 mm
M16x260 | Option 1 | 125 mm | 141 mm
M16x300 | Option 1 | 125 mm | 181 mm
M20x260 | Option 1 | 170 mm | 117 mm
M20x300 | Option 1 | 170 mm | 157 mm
M24x300 | Option 1 | 210 mm | 132 mm
M30x380 | Option 1 | 280 mm | 181 mm

Montageanleitung:

1. Das Loch durch Bohren und entsprechende Reinigung (je nach Untergrund) vorbereiten. 2. Verbundankerpatrone in das Loch einlegen oder den Injektionsmörtel verwenden um die Ankerstange zu befestigen. 3. Sie das Harz entsprechend den Anweisungen auf der Verpackung aushärten lassen. 4. Nach vollständiger Aushärtung des Ankers das Element anbringen, indem die Mutter mit dem in der Zulassung
