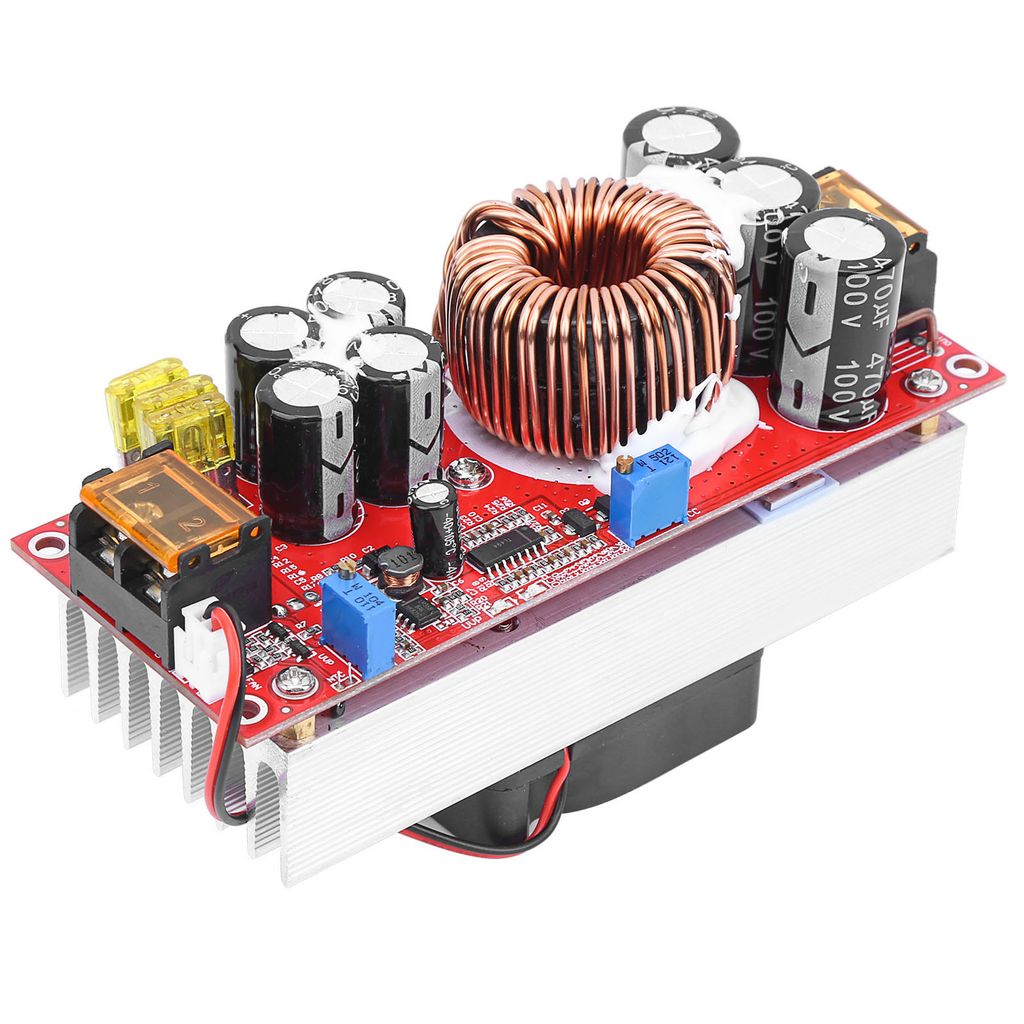

Aufwärtsmodul,Aufwärtsmodul,Aufwärtswandler,Aufwärtsspannungswandler,DC/DC-Leistungswandler

Merkmale:

• Es handelt sich um ein nicht isoliertes DC-Leistungswandlermodul mit langer Lebensdauer.
• Hohe Leistung und stabiler Ausgang, es wandelt 10-60VDC in 12-97VDC um.
• Hochwertige Komponenten sorgen für eine hohe Umwandlungseffizienz von bis zu 97%.
• Entworfen mit intelligenter Temperaturregelung Lüfter, der automatisch arbeiten wird, wenn die Temperatur erreicht etwa 60℃, und stoppen, wenn die Temperatur unter 60℃ fällt.

• Weit verbreitet für hohe Leistung Solar Straßenlaterne Antrieb, verschiedene LED-Beleuchtung CV Antrieb, Fahrzeug montiert und mobile Geräte Stromversorgung, DIY einstellbare CV CC Stromversorgung, Solarstrom-Ladung und verschiedene Batterien aufzuladen.


Spezifikation:
Name: 1500W Step-Up Konstantstrommodul
Typ: Nicht-isoliertes Aufwärtsmodul (BOOST)
Eingangsspannung: DC10V bis 60V
Eingangsstrom: 10V-30V Eingangsspannung, maximaler Strom ist 35A-40A; 31-60V Eingangsspannung, maximaler Strom ist 30A-35A
Ruhestrom: 15mA (bei Umwandlung von 12V in 20V erhöht eine höhere Ausgangsspannung den Ruhestrom)
Ausgangsspannung: 12-97V stufenlos einstellbar (kann nicht zur Spannungsreduzierung verwendet werden)
Ausgang Strom: 22A (abhängig von der Differenz zwischen Eingangs- und Ausgangsspannung, je je größer die Spannungsdifferenz ist, desto kleiner ist der Ausgangsstrom. bitte verbessern Sie die Wärmeableitung, wenn der Strom über 15A liegt)
Konstanter Strombereich: 0.8-22A(+/-0.3A)
Rückwärts-Eingangsschutz: Ja (150A MOS-Leistungsumkehrschutz)
Schutz vor Unterspannung am Eingang: Ja (10V-50V einstellbar, Selbstwiederherstellung)
Betriebstemperatur: -40℃ bis 85℃(wenn die Temperatur zu hoch ist, bitte die Wärmeabfuhr verbessern)
Frequenz: 150KHz
Umwandlung Wirkungsgrad: 92% bis 97% (Der Wirkungsgrad ist abhängig von der Eingangs-/Ausgangsspannung, strom- und Spannungsdifferenz. Je kleiner der Unterschied ist, desto höher wirkungsgrad sein)
Überstromschutz am Eingang: Ja (automatischer Schutz, wenn die Eingangsspannung mehr als 40A beträgt, und die Versorgungsspannung nicht ansteigt)
Kurzschluss-Schutz: Ja (Eingangssicherung 60A), bitte vorsichtig bedienen, um keinen Kurzschluss zu verursachen.
Schutz gegen umgekehrten Eingang: Ja (150A Leistungs-MOS-Röhre, kann für lange Zeit umgekehrt angeschlossen werden)
Installationsmethode: Vier 3mm Abstandshalter
Verdrahtungsmethode: Klemmenblöcke (Bitte verwenden Sie Kupferdraht mit hoher Stromstärke)
Ausgangsleistung: Maximale Ausgangsleistung = Eingangsspannung*30A(Bei 12V Eingangsspannung ist die maximale Ausgangsleistung=12V*30A = 360W)
(Wenn Eingang 24V, die maximale Ausgangsleistung = 24V * 30A = 720W)

Gewicht: 372g / 13.1oz (ungefähr))

Paket-Liste:
1 x Modul

Anmerkung:

Anweisungen:
Modul ausgang sollte nicht kurzschließen oder messen Strom direkt mit multimeter Kurzschluss, Kurzschluss wird Modul durchbrennen.
Unter spannung einstellbarer Bereich: DC10V-50V (im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern), stellen Sie zunächst die Unterspannung auf das minimum, dann die Eingangsspannung auf den gewünschten Unterspannungsschutz im Uhrzeigersinn, um die Unterspannung zu erhöhen; wenn die wenn die Unterspannungsleuchte leuchtet, stellen Sie den Wert gegen den Uhrzeigersinn um einen Kreis ein, dann wieder einschalten.
Der Eingangsunterspannungsschutz dient hauptsächlich dazu batterie vor Überentladung zu schützen, wenn die Eingangsstromquelle die batterie. Eine zu niedrige Batteriespannung führt zu Schäden an Leistungsmodul und Batterie. Wenn eingang eine Schaltnetzteil ist, muss auch der Unterspannungsschutz eingestellt schutz einstellen.
Einstellbarer Bereich für konstante Spannung: DC12-97V (im Uhrzeigersinn zum im Uhrzeigersinn zu erhöhen, gegen den Uhrzeigersinn zu reduzieren), zuerst die Spannung auf die die gewünschte Spannung ein und schließen Sie sie dann an die Last an.
Konstanter Strom einstellbarer Bereich:0,8-22A (im Uhrzeigersinn zum Erhöhen und gegen den Uhrzeigersinn zum im Uhrzeigersinn zum Erhöhen und gegen den Uhrzeigersinn zum Verringern), zuerst die Last abklemmen, dann die Ausgangsspannung auf die gewünschte spannung, stellen Sie den Strom auf das Minimum ein (gegen den Uhrzeigersinn drehen Sie das CC potentiometer ca. 30 Umdrehungen im Gegenuhrzeigersinn), schließen Sie ein Amperemeter in Reihe an den ein Amperemeter in Reihe mit dem Ausgang an, dann langsam den Strom einstellen (das Booster-Modul kann strom durch Kurzschluss einstellen)
Die Eingangsspannung sollte nicht niedriger als 10V oder höher als 60V sein (wenn die Eingangsspannung niedriger als 12V ist, reduzieren Sie bitte die Last).
Vergewissern Sie sich, dass die Eingangsspannung mindestens 2 V niedriger ist als die Ausgangsspannung.
Wenn schaltnetzteil oder ein anderes sekundäres Netzteil verwendet wird, stellen Sie bitte sicherstellen, dass die Leistung mindestens das 1,3-fache der Leistung des Netzteils als die Leistung des Moduls.
Während des Überstrom- oder Unterspannungsschutzes, hat der Ausgang immer noch eine Spannung, die nahe an der Eingangsspannung liegt, schutz bedeutet keine Spannungserhöhung.
