Constructa CD106151, 250 m³/h, Abluft/Umluft, E, E, D, 68 dB

ARTIKELBESCHREIBUNG

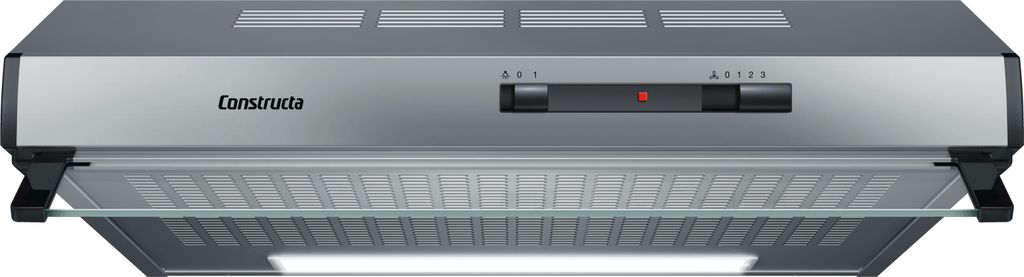

Constructa CD106151, Unterbauhaube

Highlights

TECHNISCHE DATEN

Artikeldetails

- Produktgruppe: Dunstabzugshaube
- Marke: Constructa
- Internationale Bestellbezeichnung: CD106151
- Artikelnummer: CD106151
- EAN-Nummer: 4242004237914
- Farbe Gerät: Edelstahl
- Farbe Gehäuse: Edelstahl
- Material des Gehäuses angeben: Edelstahl
- Bauart: Lüfterbaustein/Zwischen-/Unterbaubauhaube
- Steuerung: Mechanisch
- Bauform: Eingebaut
- Art der Installation: Unterbaugerät
- Bedienelemente: Mechanischer Schieberegler
- Lage Gebläse: Motor im Gehäuse
- Art der Luftführung: Umrüstbar
- Anschlusswert: 119 W
- Spannung: 220-240 V
- Mindestspannung: 220 V
- Maximalspannung: 240 V
- Frequenz: 50
- Minimalfrequenz: 50
- Maximalfrequenz: 50
- Länge Anschlusskabel: 145 cm
- Steckerart: Schuko-/Gardy.m.Erdung
- Gerätehöhe: 150 mm
- Gerätebreite: 600 mm
- Gerätetiefe: 482 mm
- Höhe verpacktes Gerät: 267 mm
- Breite verpacktes Gerät: 652 mm
- Tiefe verpacktes Produkt: 748 mm
- EPREL Registration Number 2010: 104761
- Nettogewicht: 6.8 kg
- Bruttogewicht: 10.7 kg
- Luftauslass: Ja
- 2010/30/EU): D
- Durchschn. Jahresverbrauch Energie: 69.3 kWh/Jahr (in kWh/Jahr auf der Grundlage von Ergebnissen der Normprüfung über 24 h. Der tatsächliche Energieverbrauch hängt von der Nutzung und vom Standort des Geräts ab)
- Flüssigkeitsdynamik-Effizienz (2010/30/EU): 8.1
- Flüssigkeitsdynamik-Effizienzklasse (2010/30/EC): E
- Beleuchtungs-Effizienz (2010/30/EC): 11.0 lux/Watt
- Beleuchtungs-Effizienzklasse (2010/30/EC): E
- Fettfilter-Effizienz (2010/30/EU): 65.1 %
- Fettfilter-Effizienzklasse (2010/30/EU): D
- Max. Luftmenge: 250 m³/h
- Mindestluftstrom: 135.0 m³/h
- Lautstärke bei max. Drehzahl (2010/30/EC): 68 dB
- Lautstärke bei min. Drehzahl (2010/30/EC): 53 dB
- Energieverbrauch im ausgeschalteten Modus (2010/30/EU): 0.00 W
- Schallleistung dB: 68 dB(A) re 1 pW
- Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
- Drahtlose Kommunikation möglich: Nein
- Art der Schnittstelle zur Ansteuerung: Nein
- Möglichkeit zum Fern-Upgrade: Nein
- Möglichkeit zum Remote-Update zur Wartung: Nein
- Möglichkeit zur Sprachsteuerung: Nein
- Manuelle Bedienelemente: Schiebeschalter
- Remote Control: Nein
- Anzahl Gebläse: 1
- Gesamtgebläseleistung: 115 W
- Max. Gebläseleistung - Abluftbetrieb: 250 m³/h
- Max. Gebläseleistung - Umluftbetrieb: 80 m³/h
- Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
- Anzahl Lampen: 1
- Gesamtleistung Lampen: 4 W
- Gesamtlichtstärke: 45 lux
- Material Fettfilter: Nicht waschbare Synthetik
- Durchmesser Abluftstutzen: 100 / 120 mm
- Rückstauklappe: Nein
- Geruchsfilter: Nein
- Anzahl der Geschwindigkeitseinstellungen: 3

DOKUMENTE

Maßzeichnungen

EU-Energie-Label

Betriebsanleitungen

Bedienungsanleitung


Leistung und Verbrauch

• (auf einer kala von A+++ bis D)
• Durchschnittlicher Energieverbrauch: 69.3 kWh/Jahr*
• Lüfter-Effizienzklasse: E*
• Beleuchtungs-Effizienzklasse: E*
• Fettfilter-Effizienzklasse: D*

Ausstattung und Komfort

• Zum Einbau unter einen Hängeschrank oder an der Wand
• Schwenkbarer Wrasen-Leitschirm aus Glas
• Für Abluft- oder Umluftbetrieb
• Für Umluftbetrieb wird ein Standard Aktivkohlefilter benötigt (Sonderzubehör)
• Lüfterleistung 3-stufig regelbar durch Schiebeschalter
• Gleichmäßige, helle Beleuchtung mit 1 x 1,5 W LED-Modul
• Beleuchtungsstärke: 45 lux
• Farbtemperatur: 3000 K
• Vliesfilter

Zubehör

• Abluftausgang Ø 120 mm

Technische Daten und Maße

• Gerätemaße (HxBxT): 150 x 600 x 482 mm
• Gerätemaße Abluft (HxBxT): 150-150 x 600 x 482 mm
• Gerätemaße Umluft (HxBxT): 150-150 x 600 x 482 mm
• Gesamtanschlusswert: 119 W
• Spannung: 220 - 240 V

Betriebsart und Leistung

• Max. Förderleistung: 250 m3/h
• Geräusch min./max. Normalstufe: 53/68 dB
• Lüfterleistung nach EN 61591
• bei Abluftbetrieb max. 250m³/h
• bei Umluftbetrieb max. 80m³/h
• Geräuschwerte nach EN 60704-3 und EN 60704-2-13 max. Normalstufe:
• Abluftbetrieb: 68 dB(A) re 1 pW (54dB(A) re 20 µPa Schalldruck)
• Umluftbetrieb: 77 dB(A) re 1 pW (63 dB(A) re 20 µPa Schalldruck)

• Farbe Gerät: Edelstahl
• Grundfarbe des Produkts: Nicht zutreffend
• Farbe Gehäuse: Edelstahl
• Material des Gehäuses angeben: Edelstahl
• Bauart: Lüfterbaustein/Zwischen-/Unterbaubauhaube
• Steuerung: Mechanisch
• Bauform: Eingebaut
• Art der Installation: Unterbaugerät
• Bedienelemente: Mechanischer Schieberegler
• Dekorfähig: Nicht zutreffend
• Lage Gebläse: Motor im Gehäuse
• Art der Luftführung: Umrüstbar
• Anschlusswert: 119 W
• Spannung: 220-240 V
• Mindestspannung: 220 V
• Maximalspannung: 240 V
• Frequenz: 50
• Minimalfrequenz: 50
• Maximalfrequenz: 50
• Länge Anschlusskabel: 145 cm
• Steckerart: Schuko-/Gardy.m.Erdung
• Gerätehöhe: 15 cm
• Gerätebreite: 60 cm
• Gerätetiefe: 48,2 cm
• Höhe verpacktes Gerät: 26,7 cm
• Breite verpacktes Gerät: 65,2 cm
• Tiefe verpacktes Produkt: 74,8 cm
• EPREL Registration Number 2010: 104761
• Nettogewicht: 6,8 kg
• Bruttogewicht: 10,7 kg
• Luftauslass: Ja
• Durchschn. Jahresverbrauch Energie: 69.3 kWh/Jahr
• Flüssigkeitsdynamik-Effizienz (2010/30/EU): 8.1
• Beleuchtungs-Effizienz (2010/30/EC): 11.0 lux/Watt
• Fettfilter-Effizienz (2010/30/EU): 65.1 %
• Max. Luftmenge: 250 m³/h
• Mindestluftstrom: 135 m³/h
• Lautstärke bei max. Drehzahl (2010/30/EC): 68 dB
• Lautstärke bei min. Drehzahl (2010/30/EC): 53 dB
• Energieverbrauch im ausgeschalteten Modus (2010/30/EU): 0.00 W
• Schallleistung dB: 68 dB(A) re 1 pW
• Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
• Drahtlose Kommunikation möglich: Nein
• Netzwerk-Breitbandtechnologie: Nicht zutreffend
• Art der Schnittstelle zur Ansteuerung: Nein
• Möglichkeit zum Fern-Upgrade: Nein
• Möglichkeit zum Remote-Update zur Wartung: Nein
• Möglichkeit zur Sprachsteuerung: Nein
• Manuelle Bedienelemente: Schiebeschalter
• Remote Control: Nein
• Gesamtgebläseleistung: 115 W
• Max. Gebläseleistung - Abluftbetrieb: 250 m³/h
• Max. Gebläseleistung - Umluftbetrieb: 80 m³/h
• Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
• Gesamtlichtstärke: 45 lux
• Material Fettfilter: Nicht waschbare Synthetik
• Durchmesser Abluftstutzen: 10 cm
• Rückstauklappe: Nein
• Geruchsfilter: Nein
• Art der verwendeten Leuchten: Nicht zutreffend
• COMBINED_NOMENCLATURE_CODE: 84146000
• RECYCLING_WEIGHT_CARDBOARD: 3.246
• RECYCLING_WEIGHT_EPS: 0.107
• RECYCLING_WEIGHT_PLASTIC: 0.038
• RECYCLING_WEIGHT_WOOD: 0.483
• RECYCLING_WEIGHT_OTHER: 0.003
• RECYCLING_WEIGHT_PACKAGING: 3.877

Constructa Dunstabzugshaube CD106151

Die Constructa Dunstabzugshaube CD106151 ist eine Unterbauhaube aus Edelstahl. Sie eignet sich sowohl für Abluft- als auch Umluftbetrieb. Im Umluftbetrieb wird ein Standard Aktivkohlefilter benötigt (nicht im Lieferumfang enthalten).

Leistung und Verbrauch:

• b> D
• Durchschnittlicher Energieverbrauch: 69.3 kWh/Jahr*
• Lüfter-Effizienzklasse: E*
• Beleuchtungs-Effizienzklasse: E*
• Fettfilter-Effizienzklasse: D*

Ausstattung und Komfort:

• Zum Einbau unter einen Hängeschrank oder an der Wand
• Schwenkbarer Wrasen-Leitschirm aus Glas
• Lüfterleistung 3-stufig regelbar durch Schiebeschalter
• Gleichmäßige, helle Beleuchtung mit 1 x 1,5 W LED-Modul
• Beleuchtungsstärke: 45 lux
• Farbtemperatur: 3000 K
• Vliesfilter

Technische Daten und Maße:

• Gerätemaße (HxBxT): 150 x 600 x 482 mm
• Gesamtanschlusswert: 119 W
• Spannung: 220 - 240 V
• Max. Förderleistung: 250 m³/h
• Geräusch min./max. Normalstufe: 53/68 dB

Die Constructa Dunstabzugshaube CD106151 bietet eine 3-stufige Lüfterleistung und eine gleichmäßige Beleuchtung mit einem sparsamen LED-Modul.

Maximale Absaugleistung:

250 m³/h

Absaugart:

Abluft/Umluft

Fluiddynamische Effizienzklasse:

E

Beleuchtungs-Effizienzklasse:

E

Ölfilter-Effizienzklasse:

D

Anzahl Geschwindigkeiten:

3

Geräuschpegel:

68 dB

Maximale Umluftbetrieb Leistung:

80 m³/h

Geräuschpegel (langsame Geschwindigkeit):

53 dB

Geräuschpegel (hohe Geschwindigkeit):

68 dB

Luftstrom (niedrige Geschwindigkeit):

135 m³/h

Mindestabstand vom elektrischen Kochfeld:

65 cm

Mindestabstand vom Gas-Kochfeld:

65 cm

Typ:

Unterbaut

Produktfarbe:

Edelstahl

Steuerung:

Schieber

Kabellänge:

1,45 m

Durchmesser Auspuffanschluss:

12 cm

Durchmesser Auspuffanschluss (min.):

10 cm

Fettfiltertyp:

Synthetisch

Entfernbarer Filter:

Ja

Lampenleistung:

4 W

Anzahl an Lampen:

1 Glühbirne(n)

Leuchtmitteltyp:

LED

Beleuchtungseffizienz (LE):

11 Lux pro Watt

dt>

D

Jährlicher Energieverbrauch:

69,3 kWh

skala:

A+++ bis D

Energiequelle:

AC

Anschlusswert:

119 W

AC Eingangsspannung:

220 - 240 V

AC Eingangsfrequenz:

50 Hz

Breite:

600 mm

Tiefe:

482 mm

Höhe (min):

15 cm

Gewicht:

6,7 kg

Fettfiltereffizienz (GFE):

65,1%

Fluiddynamische Effizienz (FDE):

8,1

Die Constructa Unterbauhaube mit 3-stufiger Lüfterleistung.

3-stufige Lüfterleistung: Immer frische Luft – mit Schiebeschalter in 3 Stufen einstellbar.
LED-Beleuchtung: Gleichmäßig helle Beleuchtung und dabei sparsam mit 1 x 4 W LED-Modul.
