Constructa CD30677, 270,5 m³/h, Abluft/Umluft, B, A, C, 62 dB

ARTIKELBESCHREIBUNG

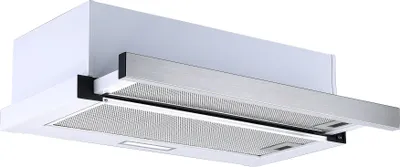

Constructa CD30677, Flachschirmhaube

Highlights

TECHNISCHE DATEN

Artikeldetails

- Produktgruppe: Dunstabzugshaube
- Marke: Constructa
- Internationale Bestellbezeichnung: CD30677
- Artikelnummer: CD30677
- EAN-Nummer: 4242004251392
- Farbe Gerät: Silbermetallic
- Farbe Gehäuse: Silbermetallic
- Material des Gehäuses angeben: verzinkt
- Bauart: Flachschirmhaube
- Steuerung: Elektronisch
- Bauform: Eingebaut
- Art der Installation: Eingebaut
- Bedienelemente: Taste
- Lage Gebläse: Motor im Gehäuse
- Art der Luftführung: Umrüstbar
- Anschlusswert: 74 W
- Absicherung: 10
- Spannung: 220-240 V
- Mindestspannung: 220 V
- Maximalspannung: 240 V
- Frequenz: 50; 60
- Minimalfrequenz: 50
- Maximalfrequenz: 60
- Länge Anschlusskabel: 175 cm
- Steckerart: Schuko-/Gardy.m.Erdung
- Gerätehöhe: 203 mm
- Gerätebreite: 598 mm
- Gerätetiefe: 290 mm
- Höhe verpacktes Gerät: 310 mm
- Breite verpacktes Gerät: 640 mm
- Tiefe verpacktes Produkt: 360 mm
- Nischenbreite minimal: 526 mm
- Nischenbreite maximal: 526 mm
- Nischentiefe: 290 mm
- EPREL Registration Number 2010: 1076338
- Nettogewicht: 8.1 kg
- Bruttogewicht: 9.7 kg
- Luftauslass: Ja
- 2010/30/EU): A
- Durchschn. Jahresverbrauch Energie: 21.0 kWh/Jahr (in kWh/Jahr auf der Grundlage von Ergebnissen der Normprüfung über 24 h. Der tatsächliche Energieverbrauch hängt von der Nutzung und vom Standort des Geräts ab)
- Flüssigkeitsdynamik-Effizienz (2010/30/EU): 24.6
- Flüssigkeitsdynamik-Effizienzklasse (2010/30/EC): B
- Beleuchtungs-Effizienz (2010/30/EC): 71.7 lux/Watt
- Beleuchtungs-Effizienzklasse (2010/30/EC): A
- Fettfilter-Effizienz (2010/30/EU): 79.6 %
- Fettfilter-Effizienzklasse (2010/30/EU): C
- Max. Luftmenge: 268 m³/h
- Mindestluftstrom: 160.7 m³/h
- Luftstrom verstärkt (2010/30/EU): 400.0 m³/h
- Lautstärke bei max. Drehzahl (2010/30/EC): 62 dB
- Lautstärke bei min. Drehzahl (2010/30/EC): 49 dB
- Schallleistung dB: 62 dB(A) re 1 pW
- Geräuschpegel mit Schnellkoch-Position (Booster): 69 dB(A) re 1 pW
- Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
- Drahtlose Kommunikation möglich: Nein
- Art der Schnittstelle zur Ansteuerung: Nein
- Möglichkeit zum Fern-Upgrade: Nein
- Möglichkeit zum Remote-Update zur Wartung: Nein
- Möglichkeit zur Sprachsteuerung: Nein
- Manuelle Bedienelemente: Kurzhubtasten
- Remote Control: Nein
- Anzahl Gebläse: 1
- Gesamtgebläseleistung: 70 W
- Max. Gebläseleistung - Abluftbetrieb: 268 m³/h
- Gebläseleistung bei Intensivstufe - Abluftbetrieb: 400 m³/h
- Max. Gebläseleistung - Umluftbetrieb: 263 m³/h
- Gebläseleistung bei Intensivstufe - Umluftbetrieb: 353 m³/h
- Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
- Anzahl Lampen: 2
- Gesamtleistung Lampen: 4 W
- Gesamtlichtstärke: 294 lux
- Material Fettfilter: Aluminium waschbar
- Durchmesser Abluftstutzen: 120 / 150 mm
- Rückstauklappe: Nein
- Geruchsfilter: Nein
- Anzahl der Geschwindigkeitseinstellungen: 3 Lüfterstufen und 1 Intensivstufe
- Art der verwendeten Leuchten: LED

DOKUMENTE

Maßzeichnungen

EU-Energie-Label

Eigenschaften

Betriebsanleitungen

Bedienungsanleitung


Bauform

• 60 cm Flachschirmhaube, silbermetallic
• Zum Einbau in einen 60 cm breiten Oberschrank.
• Für Abluft- oder Umluftbetrieb
• Für Umluftbetrieb wird ein Standard Umluftset (Sonderzubehör) benötigt

Komfort

• Elektronische Steuerung seitlich
• 3 Leistungsstufen und 1 Intensivstufe
• Intensivstufen mit automatischer Rückstellung nach 6 Minuten
• Automatischer Gebläsenachlauf

Ausstattung

• Gleichmäßige, helle Beleuchtung mit 2 x 1,5 W LED-Modul
• Farbtemperatur: 3500 K
• Beleuchtungsstärke: 294 lux
• Kassette mit Alurahmen
• Langlebiger Metall-Fettfilter, spülmaschinengeeignet

Betriebsart und Leistung

• Abluftleistung nach EN 61591: max. 400 m³/h
• Abluftleistung nach EN 61591:
• Max. Normalstufe: 268m³/h
• Intensivstufe: 400 m³/h
• Lüfterleistung nach EN 61591 bei Abluftbetrieb:
• Max. Normalstufe: 268m³/h
• Intensivstufe: 400 m³/h
• Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb:
• Max. Normalstufe: 62dB(A) re 1 pW
• Intensivstufe: 69 dB(A) re 1 pW
• Geräuschwerte nach EN 60704-2-13 max. Normalstufe Abluftbetrieb: Geräusch, höchste Normal-Stufe: 62 dB dB(A) re 1 pW
• Geräusch min./max. Normalstufe: 49/62 dB
• 1 Hochleistungsgebläse: Energiesparender Betrieb durch effiziente BLDC-Technolgie

Planungs- und Installationsinformation

• Gerätemaße (HxBxT): 203 x 598 x 290 mm
• Einbaumaße (HxBxT): 162 x 526 x 290 mm
• Abluftausgang Ø 150 mm
• Länge Anschlusskabel: 1.75 m mit Stecker
• Griffleiste: Edelstahlgriffleiste enthalten

Umwelt und Sicherheit

• (auf einer kala von A+++ bis D)
• Durchschnittlicher Energieverbrauch: 21 kWh/Jahr*
• Lüfter-Effizienzklasse: B*
• Beleuchtungs-Effizienzklasse: A*
• Fettfilter-Effizienzklasse: C*
• Gesamtanschlusswert: 74 W

• Farbe Gerät: Silbermetallic
• Grundfarbe des Produkts: Nicht zutreffend
• Farbe Gehäuse: Silbermetallic
• Material des Gehäuses angeben: verzinkt
• Bauart: Flachschirmhaube
• Steuerung: Elektronisch
• Bauform: Eingebaut
• Art der Installation: Eingebaut
• Bedienelemente: Taste
• Dekorfähig: Nicht zutreffend
• Lage Gebläse: Motor im Gehäuse
• Art der Luftführung: Umrüstbar
• Anschlusswert: 74 W
• Absicherung: 10
• Spannung: 220-240 V
• Mindestspannung: 220 V
• Maximalspannung: 240 V
• Frequenz: 50; 60
• Minimalfrequenz: 50
• Maximalfrequenz: 60
• Länge Anschlusskabel: 175 cm
• Steckerart: Schuko-/Gardy.m.Erdung
• Gerätehöhe: 20,3 cm
• Gerätebreite: 59,8 cm
• Gerätetiefe: 29 cm
• Höhe verpacktes Gerät: 31 cm
• Breite verpacktes Gerät: 64 cm
• Tiefe verpacktes Produkt: 36 cm
• Nischenbreite minimal: 52,6 cm
• Nischenbreite maximal: 52,6 cm
• Nischentiefe: 29 cm
• EPREL Registration Number 2010: 1076338
• Nettogewicht: 8,1 kg
• Bruttogewicht: 9,7 kg
• Luftauslass: Ja
• Durchschn. Jahresverbrauch Energie: 21.0 kWh/Jahr
• Flüssigkeitsdynamik-Effizienz (2010/30/EU): 24.6
• Beleuchtungs-Effizienz (2010/30/EC): 71.7 lux/Watt
• Fettfilter-Effizienz (2010/30/EU): 79.6 %
• Max. Luftmenge: 268 m³/h
• Mindestluftstrom: 161 m³/h
• Luftstrom verstärkt (2010/30/EU): 400 m³/h
• Lautstärke bei max. Drehzahl (2010/30/EC): 62 dB
• Lautstärke bei min. Drehzahl (2010/30/EC): 49 dB
• Schallleistung dB: 62 dB(A) re 1 pW
• Geräuschpegel mit Schnellkoch-Position (Booster): 69 dB(A) re 1 pW
• Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
• Drahtlose Kommunikation möglich: Nein
• Netzwerk-Breitbandtechnologie: Nicht zutreffend
• Art der Schnittstelle zur Ansteuerung: Nein
• Möglichkeit zum Fern-Upgrade: Nein
• Möglichkeit zum Remote-Update zur Wartung: Nein
• Möglichkeit zur Sprachsteuerung: Nein
• Manuelle Bedienelemente: Kurzhubtasten
• Remote Control: Nein
• Gesamtgebläseleistung: 70 W
• Max. Gebläseleistung - Abluftbetrieb: 268 m³/h
• Gebläseleistung bei Intensivstufe - Abluftbetrieb: 400 m³/h
• Max. Gebläseleistung - Umluftbetrieb: 263 m³/h
• Gebläseleistung bei Intensivstufe - Umluftbetrieb: 353 m³/h
• Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
• Gesamtlichtstärke: 294 lux
• Material Fettfilter: Aluminium waschbar
• Durchmesser Abluftstutzen: 12 cm
• Rückstauklappe: Nein
• Geruchsfilter: Nein
• Anzahl der Geschwindigkeitseinstellungen: 3 Lüfterstufen und 1 Intensivstufe
• Art der verwendeten Leuchten: LED
• bsh-group.com/Product_Shots/3000x3000/16580223_CD30677_PGA_2_def.jpg
• bsh-group.com/Product_Shots/3000x3000/16025211_3BT264MX_PGA_4_def.jpg
• COMBINED_NOMENCLATURE_CODE: 84146000
• RECYCLING_WEIGHT_CARDBOARD: 0.932
• RECYCLING_WEIGHT_EPS: 0.363
• RECYCLING_WEIGHT_PLASTIC: 0.024
• RECYCLING_WEIGHT_WOOD: 0.256
• RECYCLING_WEIGHT_OTHER: 0.010
• RECYCLING_WEIGHT_PACKAGING: 1.585

Maximale Absaugleistung:

270,5 m³/h

Absaugart:

Abluft/Umluft

Fluiddynamische Effizienzklasse:

B

Beleuchtungs-Effizienzklasse:

A

Ölfilter-Effizienzklasse:

C

Anzahl Geschwindigkeiten:

3

Geräuschpegel:

62 dB

Maximale Umluftbetrieb Leistung:

189 m³/h

Boost-Position Luftabsaugleistung:

404 m³/h

Intensivgeschwindigkeit:

Ja

Geräuschpegel (langsame Geschwindigkeit):

49 dB

Geräuschpegel (hohe Geschwindigkeit):

62 dB

Luftschallemission (hohe Drehzahl):

69 dB

Luftstrom (niedrige Geschwindigkeit):

174 m³/h

Mindestabstand vom elektrischen Kochfeld:

43 cm

Mindestabstand vom Gas-Kochfeld:

65 cm

Typ:

Flachschirmhaube

Produktfarbe:

Silber

Eingebautes Display:

Ja

Gehäusematerial:

Galvanisiertes Stahl

Steuerung:

Tasten

Kabellänge:

1,75 m

Displaytyp:

LED

Durchmesser Auspuffanschluss:

15 cm

Anzahl der Motoren:

1

Motor enthalten:

Ja

Motortyp:

BLDC

:

Fettfiltertyp:

Aluminium

Anzahl Filter:

1 Stück(e)

Geschirrspülerfilter:

Ja

Entfernbarer Filter:

Ja

Lampenleistung:

1,5 W

Anzahl an Lampen:

2 Glühbirne(n)

Leuchtmitteltyp:

LED

Lichtintensität:

294 Lux

Beleuchtungseffizienz (LE):

71,7 Lux pro Watt

dt>

A

Jährlicher Energieverbrauch:

22,2 kWh

skala:

A+++ bis D

Stromverbrauch (Standby):

0,19 W

AC Eingangsspannung:

220 - 240 V

AC Eingangsfrequenz:

50 / 60 Hz

Stromstärke:

10 A

Automatische Abschaltung:

Ja

ach alter Skala):

A

Breite:

598 mm

Tiefe:

290 mm

Höhe (min):

20,3 cm

Gewicht:

8,21 kg

Einbaunische Breite:

52,6 cm

Einbaunische Tiefe:

29 cm

Einbaunische Höhe:

16,2 cm

Fettfiltereffizienz (GFE):

79,6%

Fluiddynamische Effizienz (FDE):

25,2

Die Constructa Flachschirmhaube mit 4-stufiger Lüfterleistung, effzientem BLDC-Motor und LED Beleuchtung sparsam in .

Bauform 60 cm Für Abluft- oder Umluftbetrieb Für Umluftbetrieb wird ein Standard Umluftset (Sonderzubehör) benötigt Design Komfort Hohe, fein dosierbare Lüfterleistung durch Elektronik-Steuerung über Kurzhubtasten mit LED-Anzeige Elektronische Steuerung seitlich 3 Leistungsstufen und 1 Intensivstufe Intensiv-Stufen mit automatischer Rückstellung Automatischer Gebläsenachlauf Ausstattung Gleichmäßige, helle Beleuchtung mit 2 x 1,5 W LED-Modul Farbtemperatur: 3500 K Beleuchtungsstärke: 294 Lux Kassette mit Alurahmen langlebiger Metall-Fettfilter, spülmaschinengeeignet Betriebsart und Leistung Lüfterleistung bei Abluftbetrieb nach EN 61591: max.Normalstufe268 m³/h, Intensivstufe 400 m³/h Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb: max.Normalstufe:62dB(A) re 1 pW Intensivstufe:69 dB(A) re 1 pW Geräusch min./max.Normalstufe: 49/62 dB 1 einflutig liegend.Energiesparender Betrieb durch effiziente BLDC-Technologie Planungs- und Installationsinformationen Zum Einbau in 60 cm breiten Oberschrank Gerätemaße (HxBxT): 203 x 598 x 290 mm Einbaumaße (HxBxT): 162 x 526 x 290 mm Abluftstutzen Ø 150 mm (Ø 120 mm beiliegend) Länge Anschlusskabel: 1,75 m mit Stecker Umwelt und Sicherheit (auf einer kala von A+++ bis D) Durchschnittlicher Energieverbrauch: 21 kWh/Jahr* Lüfter-Effizienzklasse: B* Beleuchtungs-Effizienzklasse: A* Fettfilter-Effizienzklasse: C* Gesamtanschlusswert: 74 W



Sonderzubehör:

Aktivkohle Set CZ51ITI1X4
