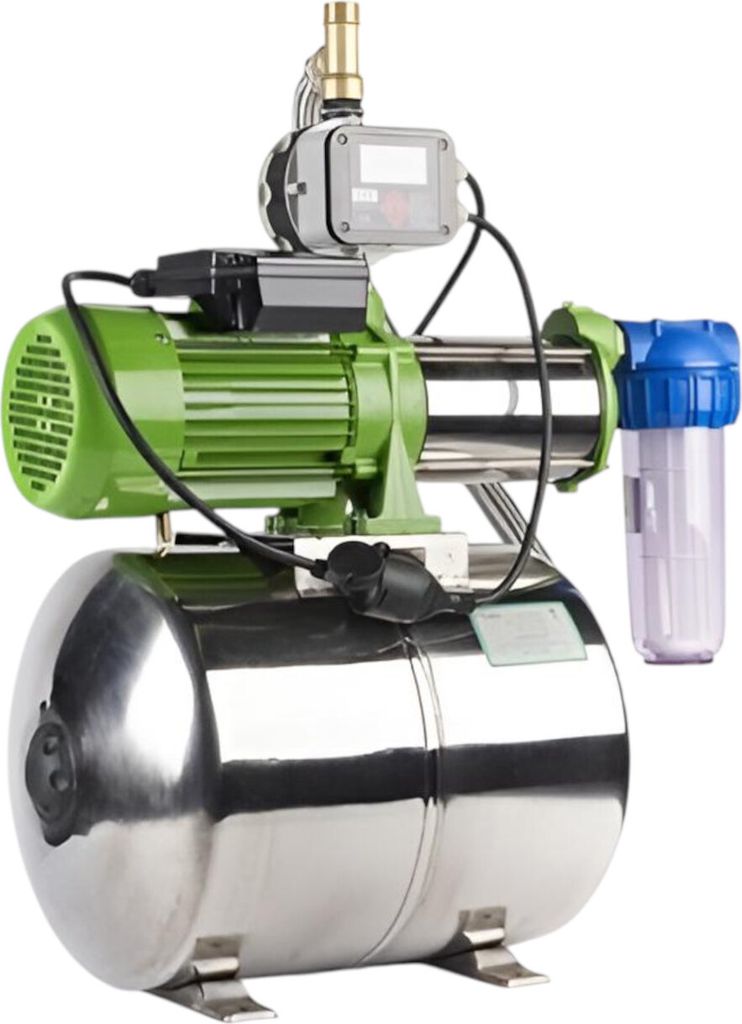

Premium Hauswasserwerke mit 24 L Edelstahl Kessel von CHM GmbH

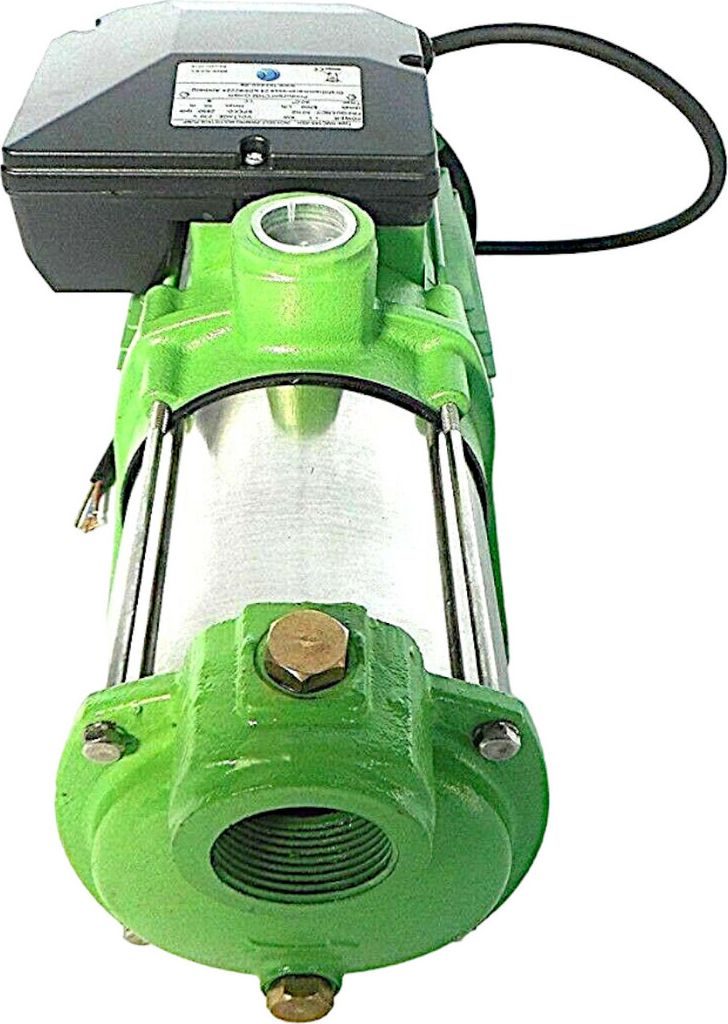

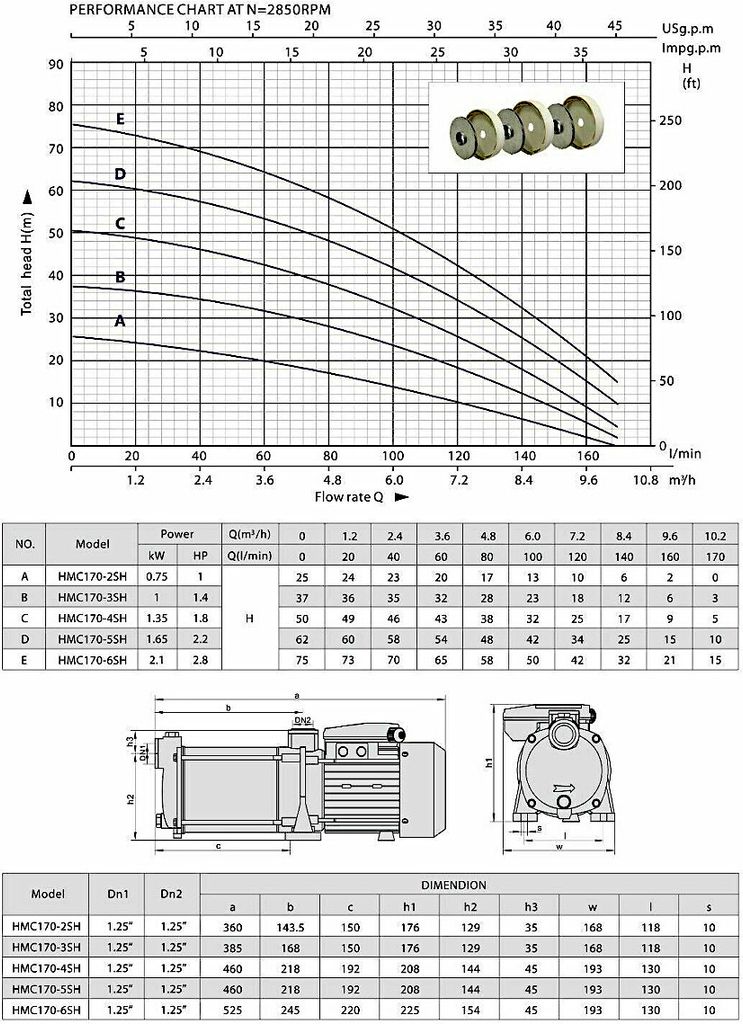

Technische Daten Kreiselpumpe:
1100 Watt 1,1 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 50 m
Max. Druck: 5 Bar
Max. Fördermenge: 8700 L/h - 145 L/min.
Robuste und rostfreie Edelstahlwelle
4 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 11/4'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 11/4''Zoll und 1 Zoll
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 50 cm mit Stecker
Maße Pumpe: LxBxH 46 x 18 x 21 cm
Wichtig:
!!Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar!!
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen!!
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Bitte beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.,
!

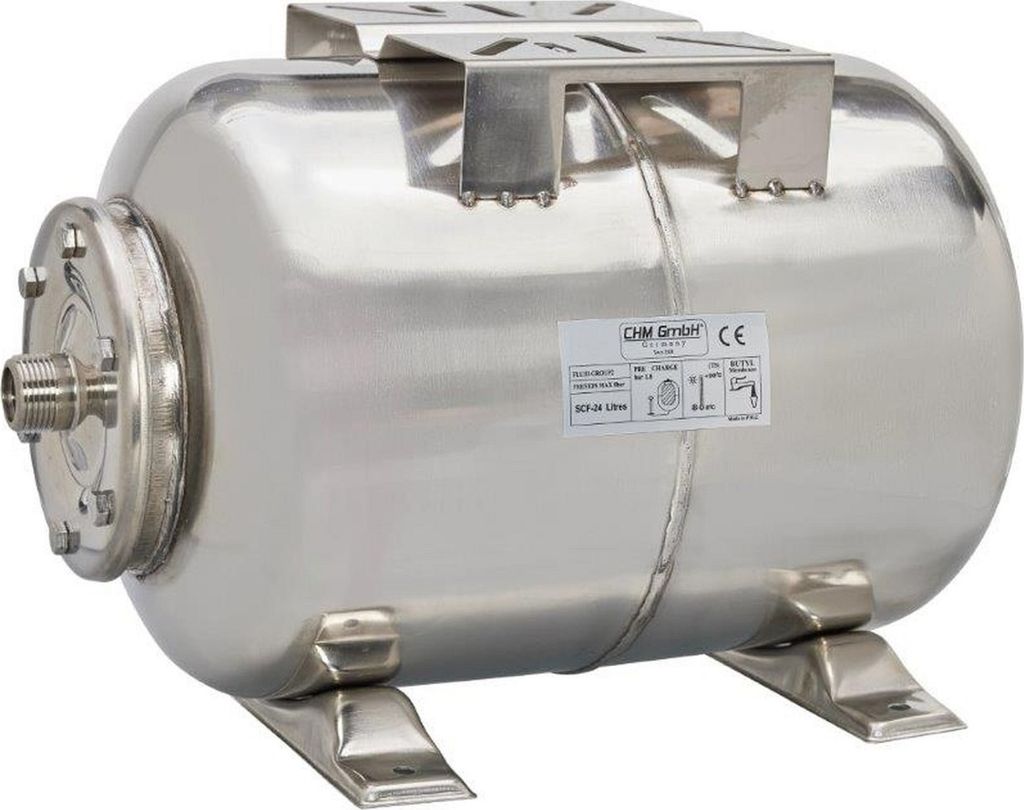

Technische Daten 24 L Edelstahl Membrankessel:
Max. Druck: 6 Bar
Max. Test Druck 8 Bar
EPDM Membran Gummiblase
Anschluss 1 Zoll Edelstahl Flansch bei Edelstahl Tanks
EPDM ist beständig gegen Hitze, Witterung und Ozon
Luftdruck: 1,7- 2,0 bar
Trinkwasser geeignet !!
Wandung: 1,2 mm
Betriebstemperatur: 0-100 ° C
Abmessungen Kessel + Platte:
Höhe 29 cm Länge 46 cm Durchmesser: 26 cm
Pumpenplatte: 20cm x 16,5cm x 4 cm
Die Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen!!!
Die Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen!!!
!! Achtung!!
Bitte unbedingt ca. alle 4 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,5-1,8 bar betragen
Technische Daten elektronischer Druckregler:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar :
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Maximale Temperatur: 60 °C
Stromaufnahme: 10 A Schutzklasse IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen: Kupplung 50 cm und Stecker 90 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Vorfilter Pumpe:
10" Filter für 5000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C
Wasserdurchfluss: 5000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper: Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Die Lieferung besteht aus 2 Paketen!!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante,
3-Wege Ventil, 1 x 1 Zoll Nippel, 4 x Schraube und Mutter für Pumpe)
zur selbstständigen Montage geliefert.
