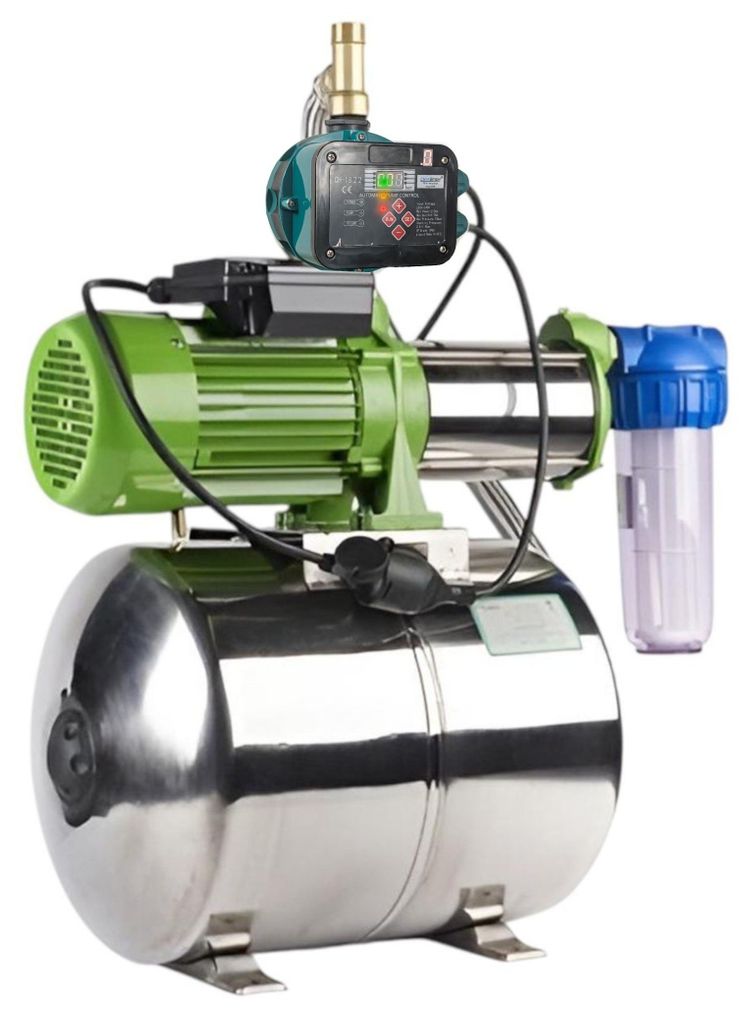

CHM GmbH® Hauswasserwerk 100 Liter, 1100 Watt 5,5 Bar einstellbare Pumpensteuerung/Trockenlaufschutz

Premium Hauswasserwerke mit 100L Edelstahl Kessel von CHM GmbH

Technische Daten Kreiselpumpe:
1100 Watt 1,1 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 55 m
Max. Druck: 5,5 Bar
Max. Fördermenge: 8700 L/h - 145 L/min.
Robuste und rostfreie Edelstahlwelle
4 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1¼'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1¼''Zoll und 1 Zoll
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 50 cm mit Stecker
Maße Pumpe: LxBxH 46 x 18 x 21 cm

Achtung ! Diese Pumpe eignet sich nur, wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.

Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!

Sollte diese Voraussetzung bei Ihnen nicht gegeben sein, haben wir auch starke selbstansaugende Hauswasserwerke mit über 6 Bar und 6000 L/h siehe Kaufland Artikelnummern:

9509338544978   9509246668759 und 9506298541993 Diese finden sie über die Eingabe in das Suchfeld bei Kaufland…

Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen!!

Bitte Beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.,
dann Sie bitte unseren , der Ihnen hierbei behilflich sein wird!!

Technische Daten Membrankessel:
100 Liter Wandung: 1,3 mm >> Max. Druck 6 Bar
Betriebstemperatur: 0-100 °
Butyl Membran Gummiblase
Anschluss Edelstahl Tanks: 1 Zoll
Edelstahl Flansch

Luftdruck 1,9-2,1 bar

Abmessungen 100 L Edelstahl Kessel + Platte:
Höhe 47 cm Länge 71 cm Durchmesser 44 cm
Platte Pumpe: 20cm  x 16,5cm x 4cm
Die Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen!!!
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,9-2,1 bar betragen

Technische Daten elektronischer Druckregler:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar :
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Maximale Temperatur: 60 °C
Stromaufnahme: 10 A Schutzklasse IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen: Kupplung 50 cm und Stecker 90 cm
Abmessungen: 25 x 17 x 17 cm

Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".

Vorfilter Pumpe:
10" Filter für 5000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C
Wasserdurchfluss: 5000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper: Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm

Die Lieferung besteht aus 2 Paketen!!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante,
3-Wege Ventil,  1 x 1 Zoll Nippel, 4 x Schraube und Mutter für Pumpe)
zur selbstständigen Montage geliefert.
