Technische Daten Kreiselpumpe 2200 Watt:Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 110 m
Max. Druck: 11 bar
Max. Fördermenge: 6000 L/h - 100 L/min.
Robuste und rostfreie Edelstahlwelle
10 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1 Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1Zoll IG
Kabellänge: 60 cm
Maße Pumpe: LxBxH 54 x 18 x 22 cm
Die Pumpe hat 4 Aufnahmen unten für die Montage z.B. auf einem Druckkessel !!
Wichtig:
!! Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 4 Beregner anschließbar !!
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!
Technische Daten von 100 Liter Membrankessel:Max. Druck: 16 Bar
Wandung Stärke: 1,2 mm
Betriebstemperatur: 0-100 °C
Butyl Membran Gummiblase
Anschluss 1 Zoll
Luftdruck 1,8-2,0 bar
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen !!!
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen.
Gesamtlänge Pumpe+Filter ist 77 cm
Technische Daten elektronischer Druckregler CH 20 2.2
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar :
Prozentual 30-80 % von eingestellten AusschaltDruck = 0,3– 7,9 bar
Maximale Temperatur: 60 °C
Stromaufnahme: 10 A
Schutzklasse: IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen:Kupplung 50 cm und Stecker 90 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Vorfilter Pumpe:
10" Filter für 5000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C
Wasserdurchfluss: 5000 l/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Die Lieferung besteht aus 3 Paketen !!

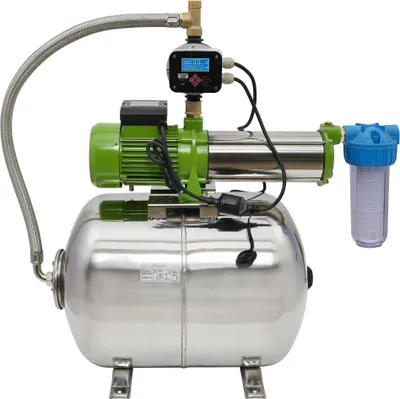

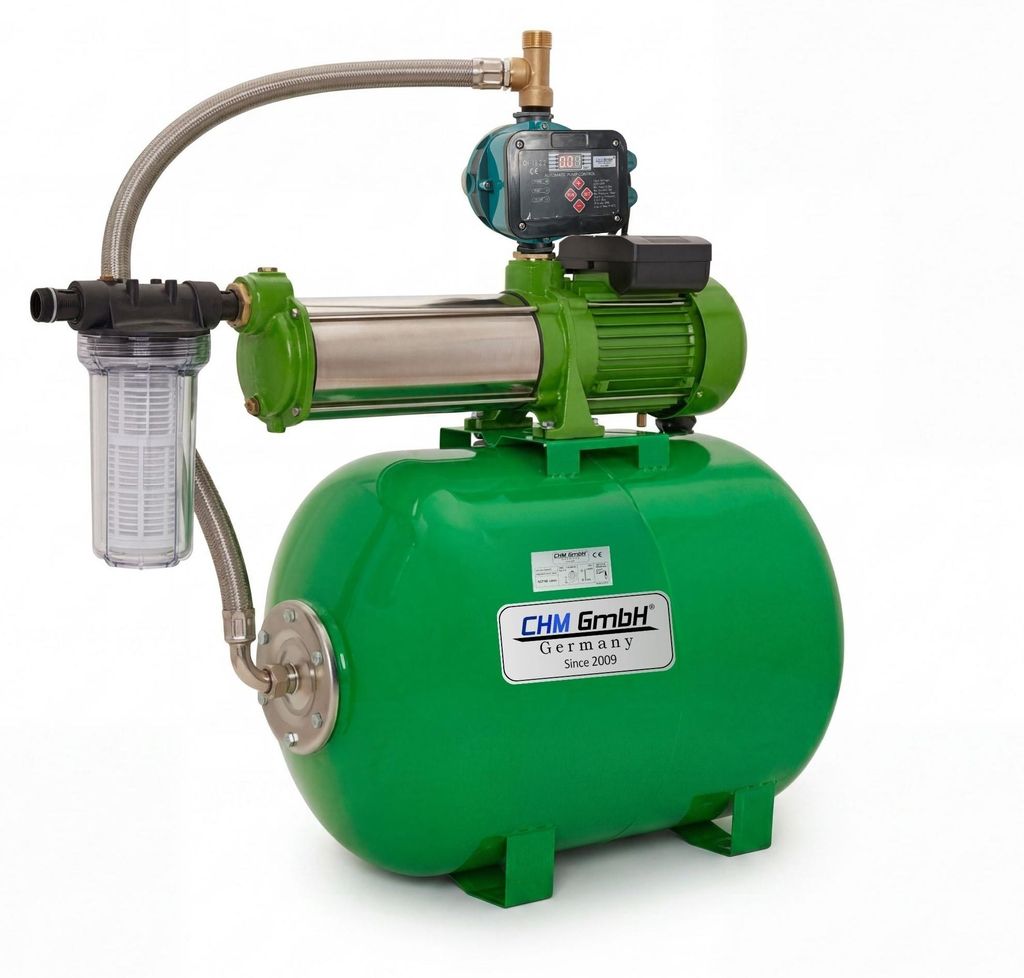

Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
Panzerschlauch in entsprechender Länge nach Kessel Variante ,
3-Wege Ventil, 2 x Doppelnippel, 1 x Verlängerung und Schrauben)
zur selbstständigen Montage geliefert.
