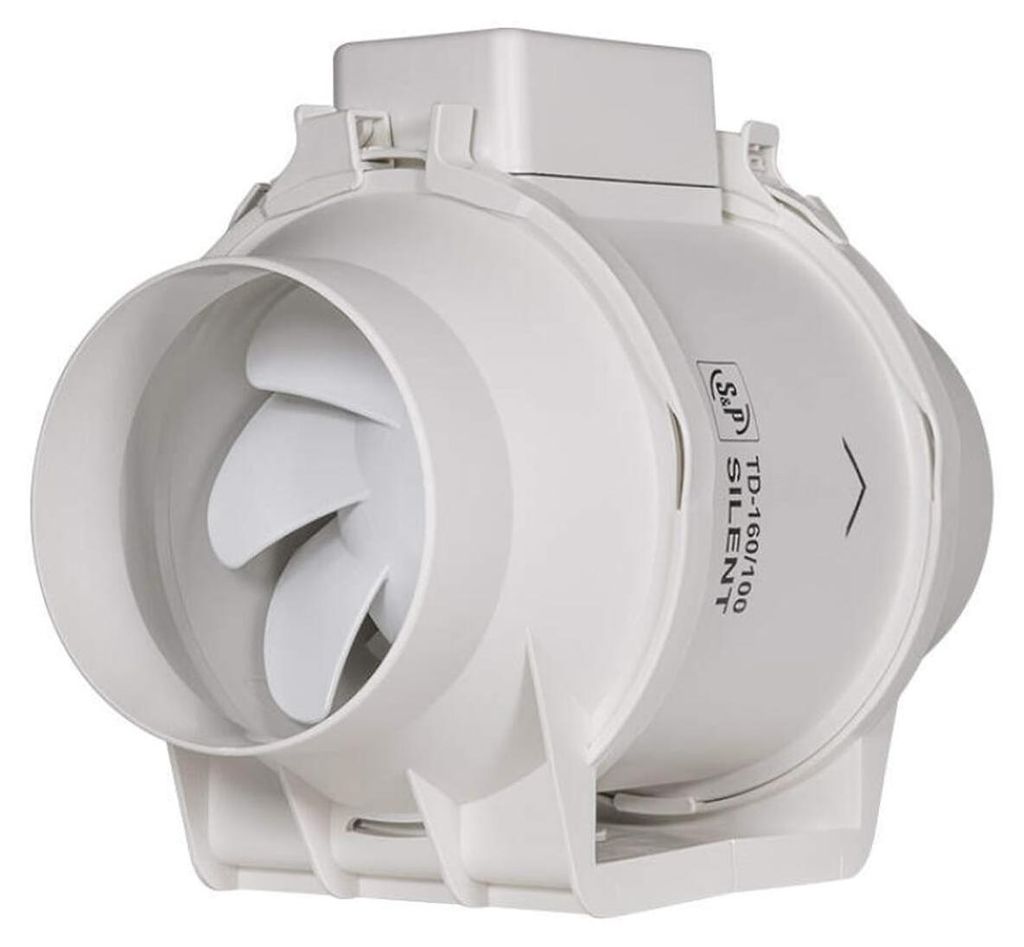

S&P Rohrventilator TD-160/100 – kompakte Abluft für 100 mm
Der S&P Rohrventilator TD-160/100 ist ein halbradialer Inline-Kanalventilator für runde Lüftungsrohre (NW 100). Die Bauart ist auf hohe Förderleistung bei kompakten Abmessungen ausgelegt und eignet sich für Zu- oder Abluft in Wohn- und Nebenräumen sowie in technischen Anwendungen.
Dank zwei Drehzahlstufen passt du Luftleistung und Geräuschpegel an die jeweilige Installation an. Für die Planung wichtig: Der angegebene Volumenstrom gilt freiblasend; in Rohrleitungen beeinflussen Länge, Bögen, Schalldämpfer oder Filter die tatsächliche Luftleistung.
Montage & Wartung
Der Ventilator wird direkt in den Luftkanal integriert und kann in beliebiger Achslage betrieben werden. Die Montagekonsole ist Bestandteil des Gehäuses und unterstützt eine schnelle Wand- oder Deckenmontage.
Für Servicearbeiten lässt sich die Motor-/Laufradeinheit entnehmen, ohne die Rohrleitung zu demontieren. Der außenliegende Klemmenkasten erleichtert den elektrischen Anschluss.
Aufbau, Motor und Schutzfunktionen
Das Gehäuse besteht aus schlagfestem PP-Kunststoff, das Laufrad aus statisch und dynamisch ausgewuchtetem ABS-Kunststoff. Der zweistufige Asynchron-Kondensatormotor (Aluminiumspritzguss) ist für Dauerbetrieb (S1) ausgelegt.
Geschlossene Kugellager sind wartungsfrei. Thermokontakte mit manueller Rückstellung gemäß EN 60335-2-80 unterstützen den sicheren Betrieb. Die Drehzahl ist transformatorisch oder elektronisch regelbar (Spannungssteuerung).
Technische Daten
- Anschluss-Nennweite: NW 100
- Volumenstrom (freiblasend): 180 / 150 m³/h (2 Stufen)
- Drehzahl: 2.400 / 2.200 min-1
- Leistungsaufnahme: 29 / 18 W
- Motorstrom: 0,17 / 0,11 A
- Schalldruckpegel Gehäuseabstrahlung: 24 / 22 dB(A) (3 m)
- Max. Fördermitteltemperatur: -20 bis +40 °C
- Nennspannung: 1 230 V / 50 Hz
- Schutzart: IP44; Wärmeklasse: B; Motorbemessung: S1
- Gewicht: ca. 1,4 kg
Effizienter und Geräuscharmer Kanalventilator
Der Soler & Palau Kanalventilator TD-160/100 N Silent ist die ideale Lösung für eine effektive und leise Belüftung in Ihrem Zuhause. Mit einem Durchmesser von 100 mm und einer eleganten weißen Farbe passt er perfekt in jede Umgebung.
Hauptmerkmale
- Leistungsstarker Motor: Ausgestattet mit einem 2-stufigen Motor für flexible Leistungseinstellungen.
- Geräuscharme Funktion: Entwickelt mit schalldämpfenden Materialien für einen nahezu geräuschlosen Betrieb.
- Einfache Installation: Kompaktes Design ermöglicht eine einfache Montage und Wartung.
- Vielseitige Anwendung: Ideal für Badezimmer und kleine Räume.
- Maximale Temperatur: Betrieb bis zu 40°C.
Design und Funktionalität
Der Ventilator ist sowohl horizontal als auch vertikal installierbar, was ihn zu einer flexiblen Lösung für verschiedene Installationsanforderungen macht. Die weiße Farbe sorgt für ein unauffälliges Erscheinungsbild, das sich nahtlos in jede Raumgestaltung einfügt.
Technische Details
- Durchmesser: 100 mm
- Farbe: Weiß
- Marke: Soler & Palau
- EAN: 8413893080240
Für eine optimale Leistung wird empfohlen, den Ventilator mit einem größeren Rohr zu verbinden, um die Effizienz zu steigern und Geräusche zu minimieren. Ein Kunststoff-Reduzierstück von 100 mm auf 125 mm ist hierfür ideal geeignet.
Zusätzliche Funktionen
Steuern Sie den Ventilator bequem mit einem drahtlosen Installationsset, das Ihnen die Möglichkeit bietet, den Ventilator aus der Ferne ein- und auszuschalten.
die Produktseite für weitere Informationen und um Ihre Bestellung aufzugeben.
Soler & Palau MIX-flow Kunststoff-Rohrventilator Typ: TD-160/100 N SILENT. Dieser Rohrventilator hat zwei Stufen, die Leistung bei niedriger Stufe 140 m3/h und bei hoher Stufe 180 m3/h. Anschlussmaß ist 100mm.
Weitere Merkmale (siehe auch Abbildung 2 und 3 oben):
Die leisesten Rohrventilatoren der Welt durch mehrere schallabsorbierende Anpassungen und Materialien.
Kleine Bauform, wodurch dieser Ventilator in vielen Situationen eingebaut werden kann
Einfach und schnell zu montieren. Auch leicht zu warten, da Sie den Motorteil mittels 2 Spannbändern abklipsen können.
Perfekt für Installationen in kleinen Räumen durch die kompakten Abmessungen.
Maximale Temperatur 40 °C
Die Motoren sind twee-toeren Motoren, einphasig, 230V, 50Hz
Achtung:
Um eine höhere Leistung aus Ihrem Ventilator zu erzielen, wird empfohlen, ein Rohr anzuschließen, das größer ist als der Anschluss am Ventilator. Außerdem hören Sie weniger Geräusche durch Luftbewegung. Um das Rohr anzuschließen, verwenden Sie dann ein Kunststoff-Verlängerungsstück 100 auf 125m. Dieses Verlängerungsstück passt direkt auf die Anschlüsse des Ventilators und an der 125mm Seite können Sie direkt Kunststoffrohr 125mm oder Spiralrohr 125mm anschließen.
Dieser Ventilator ist perfekt für die Badezimmerabsaugung geeignet
Dieser Ventilator kann sowohl horizontal als auch vertikal installiert werden.
- Typ:
- Industrieller Rohrleitungsventilator
- Produktfarbe:
- Weiß
- Gehäusematerial:
- Kunststoff
- Gebläsegeschwindigkeit:
- 2200 - 2400 RPM
- Anzahl Geschwindigkeiten:
- 2
- Geräuschpegel:
- 24 dB
- Energiequelle:
- AC
- Leistung:
- 29 W
- AC Eingangsspannung:
- 230 V
- AC Eingangsfrequenz:
- 50 Hz
- ErP
- Gewicht:
- 1,4 kg
- Anzahl:
- 1
- Nachhaltigkeitskonformität:
- Ja
