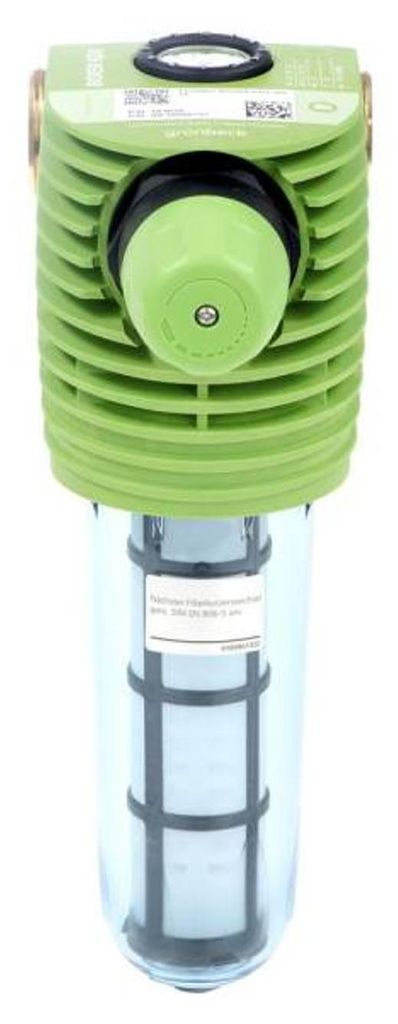

Grünbeck Feinfilter mit Druckminderer Boxer KDX 1 1/4 Zoll

für den Einbau unmittelbar nach der Wasserzähleranlage zum Schutz der Hausinstallation entspricht DIN EN 806-2 DVGW Kerzenfilter entspricht DIN EN 13443-1, 19628 Verschmutzungsgrad durch transparente Filterglocke jederzeit von außen optisch feststellbar bestehend aus: Anschlussflansch aus entzinkungsarmem Messing für waagrechten und senkrechten Einbau einschließlich Wasserzählerverschraubung Filterkopf aus hochfestem, strömungstechnisch geformtem, technischem Kunststoff integrierter 12-teiliger Datumsanzeige für Wartung entspricht DIN EN 806-5 transparent-blauer Filterglocke, gegen übliche Haushaltsreiniger beständig Zum Kerzenwechsel leichtgängig ohne Werkzeug zu öffnen Druckminderer 1-6 bar stufenlos einstellbar Ausgangsdruckanzeige im Filterkopf stoßsicher eingebettet Filtereinsatz mit Kunststoffgewebe Technische Daten: Anschluss: 11/4" R Nenndurchfluss entspricht DIN EN 1567: 5,8 cbm/h Anfangsdruckverlust: 0,2 bar Nenndruck (PN): PN 16 bei 30 Grad C Durchlassweite: 100 µm Einbaulänge ohne Verschraubung: 100 mm Einbaulänge mit Verschraubung: 191 mm Ausbaumaß für Filterkerze: > 150 mm
n.a.

Produktdetails:

• Feinfilter für Trinkwasser
• Verschmutzungsgrad durch transparente Filterglocke jederzeit von außen optisch feststellbar
• Anschlussflansch aus Entzinkungsarmem Messing (für waagerechten und senkrechten Einbau)
• mit Wasserzählerverschraubung
• der Filterkopf besteht aus hochfestem, strömungstechnisch geformten, technischem Kunststoff
• Filtereinsatz mit Kunststoffgewebe
• mit integrierten 12-teiliger Datumsanzeige für die Wartung
• die Filterglocke ist transparent-blau
• gegen übliche Haushaltsreiniger beständig
• der Kerzenwechsel ist leichtgängig, ohne Werkzeug zu öffnen
• der Druckminderer 1-6 bar ist stufenlos einstellbar
• die Ausgangsdruckanzeige ist im Filterkopf stoßsicher eingebettet

Normen:

• DIN EN 806-2
• DIN EN 13443-1, 19628
• DIN EN 806-5
• DIN EN 1567

Maße:

• Einbaulänge ohne Verschraubung: 100mm
• Einbaulänge mit Verschraubung: 182mm
• Gesamthöhe: 280mm
• Ausbaumaß für Filterkerze: 150mm

Lieferumfang:

• Grünbeck Feinfilter Boxer KDX für Trinkwasser mit Druckminderer DN32 101825

Grünbeck Feinfilter mit Druckminderer BOXER KDX 1 1/4" Wie schützen Sie Ihre Wasserleitungen, sowie angeschlossene wasserführende Systemteile, am effektivsten vor Funktions- und Korrosionsschäden? Die Antwort auf diese Frage lautet: Mit dem Feinfilter BOXER KDX von Grünbeck. Der Feinfilter BOXER KDX wird unmittelbar nach dem Hauswasserzähler (DIN EN 806-2) installiert, und kann an dieser Stelle das Wasser bereits von ungelösten Verunreinigungen (Partikeln) befreien, sodass Ihre Hauswasserinstallation, sowie Endgeräte, durch diese Partikel, im Laufe der Zeit, nicht in Mitleidenschaft gezogen werden. Durch die Eingangsseite, des Feinfilters BOXER KDX, strömt das ungefilterte Wasser durch die Filterkerze und filtert alle Fremdpartikel, mit einer Größe von > 100 ?m, heraus. Diese Fremdpartikel haften, abhängig von deren Größe und Gewicht, an der Filterkerze oder sie fallen nach unten in die Filterglocke. Daraufhin läuft das Frisch gefilterte Wasser durch den Reinwasserausgang in Ihre Hausinstallation. Darüber hinaus besitzt der Feinfilter Boxer KDX einen, durchflussoptimierten und nach DIN EN 1567 ausgelegten, Druckminderer. Mit diesem kann der Nachdruck auf der Entnahmeseite auf 1 – 6 bar eingestellt werden. Die Werkseinstellung beträgt 4 bar. Bei der Konstruktion achtet Grünbeck besonders auf die Qualität und darauf das alle Gesetzlichen Vorgaben erfüllt werden. So erfüllt der Feinfilter BOXER KDX die Vorgaben der DIN EN 13443-1 und DIN 19628. Außerdem entsprechen alle Wasserberührten Teile der Trinkwasserverordnung, dies wurde mit den Prüfgrundlagen, KTW, DVGW W 270 und DIN 50930-6 sichergestellt. Anschlussflansch inkl. Wasserzählerverschraubungen aus entzinkungsbeständigem Messing mit Dichtungen und Edelstahlschrauben. Das Stützgewebe besteht aus einem Hochwertigen Kunststoff und ist für den Dauerbetrieb geeignet. Der Wartungsring lässt sich Einstellen sodass Sie den nächsten Wartungstermin nicht versäumen. Die Transparent-blaue Filterglocke lässt sich von Hand ein- bzw. ausschrauben. Die Filterkerze ist auswechselbar und besteht aus einem Polyestergewebe. Die DIN EN 806-5 schreibt einen Filterwechsel alle 6 Monate vor, dies verhindert das sich schädliche Keime am Filter bilden und so das Wasser verunreinigen. Auf der Ausgansseite integrierter Druckminderer mit Manometer Alle von Grünbeck eingesetzten Materialien sind recycelbar. Wichtig bitte beachten! Setzten Sie sich vor dem Einbau mit den Technischen Daten sowie den allgemeinen Richtlinien auseinander. Beachten Sie, darüber hinaus, die Örtlichen Installationsvorschriften Ihres Wassernetzbetreibers. Außerdem muss der Installationsort frostsicher sein und der Filter darf keinen Chemikalien, Farbstoffen, Lösungsmitteln, Dämpfen oder direkter Sonnenbestrahlung ausgesetzt sein. Technische Daten: Anschlussnennweite: DN32 Anschlussgröße: 1 1/4" Bauhöhe: mm 240 Einbaulänge mit/ohne Verschraubung: mm 191/100 Wandabstand min. mm 60 Bautiefe bis Mitte Anschluss: mm 170 Gesamthöhe: mm 280 Ausbauhöhe Filterkerze: mm > 150 Leergewicht: kg 2,4 Durchfluss nach DIN EN 1567: m³/h 5,8 Filterfeinheit: ?m 100 Obere/untere Durchlassweite: ?m 120/80 Betriebsdruck: bar 2 - 16 Nenndruck: PN 16 Wassertemperatur: °C 5 - 30 Umgebungstemperatur: °C 5 - 40 Lieferumfang: Feinfilter mit Anschlussflansch Wasserzählerverschraubung Dichtungen Filterkerze 100 ?m Betriebsanleitung Druckminderer-Kartusche Manometer
