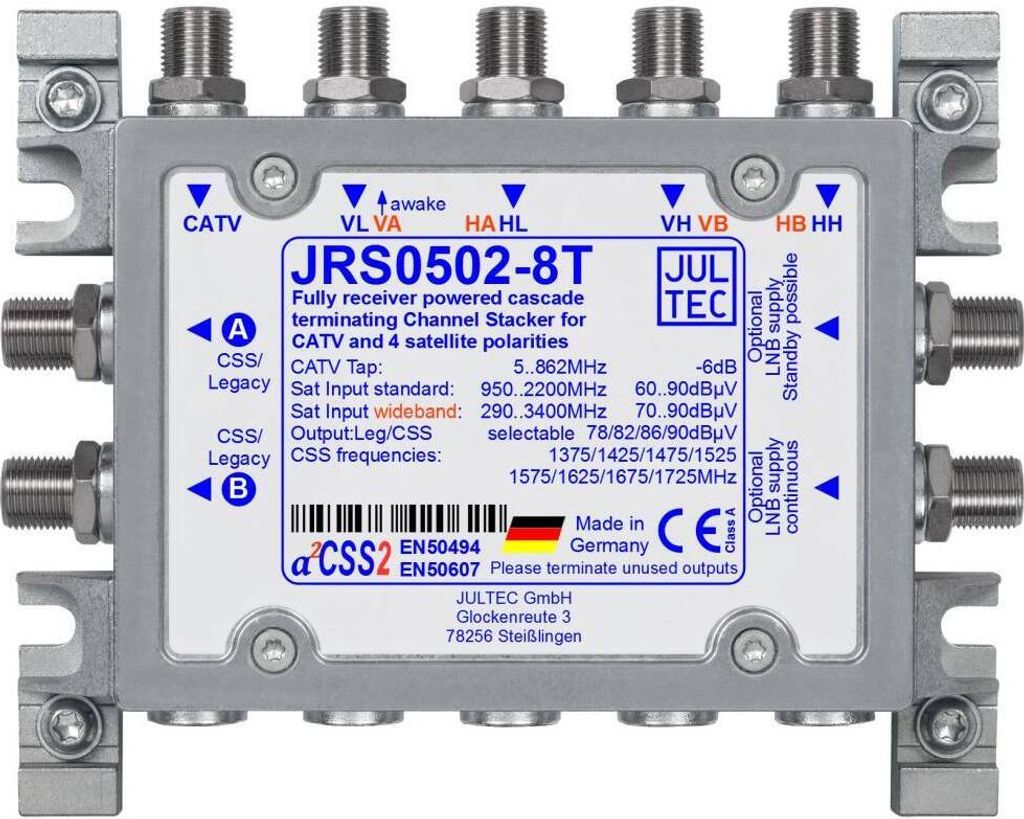

Jultec JRS0502-8T JESS Multischalter für 2x8 Teilnehmer

Bei den Geräten JRS0502-8M und JRS0502-8T handelt es sich um Einkabelmultischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter, als auch das angeschlossene Quatro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf (also absolut kein Stromverbrauch, wenn alle Empfangsgeräte ausgeschaltet sind). Ein Netzteil kann aber optional angeschlossen werden.

Am den beiden Ausgang stehen je acht Userbänder für die Versorgung von acht Empfangsteilen (z.B. 8 Receiver oder 4 Twin-R oder 2 Quad-R oder 1 Octo-R) zur Verfügung. Alternativ kann jeweils ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung).

Die Einkabelumsetzer nutzen die a²CSS2-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Ausgangspegel, Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Für detaillierte Informationen dazu bitte auf diesen Text klicken.

Der JRS0502-8M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JRS0502-8T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.

Beim JRS0502-8T handelt es sich um Einkabel-Multischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem (im Breitbandmodus/Wideband zwei Sat-Systeme). Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter, als auch das angeschlossene Quattro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf (also absolut kein Stromverbrauch, wenn alle Empfangsgeräte ausgeschaltet sind), ein Netzteil kann aber optional angeschlossen werden.

Artikelmerkmale

• Anzahl Abzweige 2
• Abzweig 5 .. 862 MHz - 6 dB
• Entkopplung port to port (Terr) > 35 dB
• Eingangspegelbereich (AGC) 60 .. 90 dBµV (WB: 70 .. 90 dBµV)
• Entkopplung port to port (Sat) > 26 dB
• Ausgangspegel (konfigurierbar) 78/82/86/90 dBµV
• Anzahl Userbänder 2x 8 (1076/1178/1280/1382/1484/1586/1688/1790)
• Maximale Receiverlast 185 mA plus LNB*
• LNB-Versorgung 9 V / 300 mA
• Abmessungen 131 x 104 x 34 mm³
• Schirmung/EMV(EN 60728-2), Klasse A

Anzahl der Eingänge:

5 Eingänge

Anzahl der Ausgänge:

2 Ausgänge

Entkopplung (Eingänge):

35 dB

Entkopplung (Ausgänge):

26 dB

Ursprungsland:

Deutschland

Eingangsspannung:

9 V

Energieverbrauch:

300 mA

Breite:

131 mm

Tiefe:

104 mm

Höhe:

34 mm

Verpackungsbreite:

163 mm

Verpackungstiefe:

113 mm

Verpackungshöhe:

40 mm

Paketgewicht:

640 g

Konformitätsbescheinigungen:
