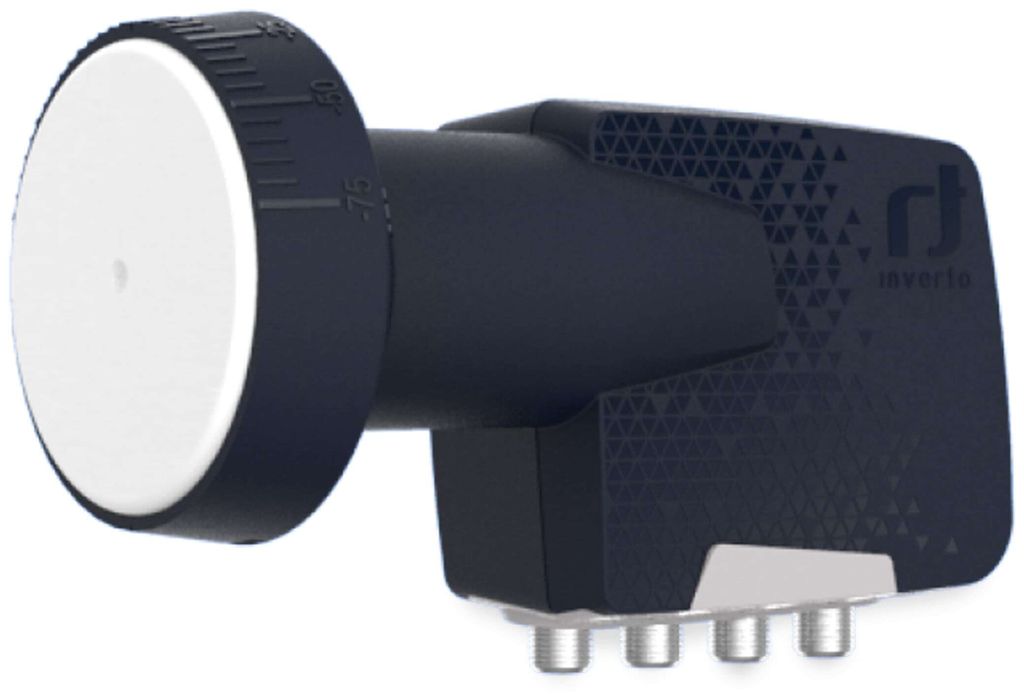

Inverto IDLP-QTL410-PREMU-OPN Quattro 40mm Premium

Inverto Premium PLL Quattro LNB – Top Qualität für Ihr Heimkino

Der Inverto Premium PLL Quattro LNB überzeugt durch Leistung und Zuverlässigkeit. Basierend auf Ihren Anforderungen bietet dieses Modell eine erstklassige technische Ausstattung.

Ihre Vorteile & Highlights:

• Ultra HD 4K Auflösung für höchste Details
• Zukunftssicheres 4K UHD Fernsehen
• Digitaler Satelliten-Empfang (DVB-S2)
• Vergoldete Kontakte für beste Signalübertragung

Detaillierte Produktmerkmale:

Mit Inverto Premium PLL Quattro LNB erhalten Sie die neueste entwickelte spezial PLL-Technologie Konverter/LNB Stand 2019.
Um die Bedürfnisse des Weltmarktes für digitales Fernsehen in einer wettbewerbsfähigen Lösung mit Schutz vor 4G / LTE Signale zu erfüllen, wurde das PLL Qauttro Premium Modell etwickelt und hergestellt.

Der Inverto Premium Quattro PLL LNB bietet Empfangsmöglichkeiten unter Verwendung der neuesten PLL Chipsatztechnologie und dem neuen Wellenleiterdesign für den bestmöglichen Empfang von Satellitensignale.

Das Inverto PLL Quattro LNB wurde vor allem darauf ausgelegt, die Auswirkungen von Störungen aus 4G/LTE-Netzen zu reduzieren.

Inverto Premium PLL Qauttro LNB kann nur mit Multischalter verwendet werden. Die Anschlüsse sind farblich (schwarz,rot,gelb, grün) sehr gut gekennzeichnet ideal für Quattro Kabel. Eine abziehbare Wetterschutzkappe die im LNB integriert ist, kann sehr leicht heruntergezogen werden und schützt die F-Anschlussstellen.

Es unterstützt den neuen DVB-S2 Empfang (HD und 4K/UHD) bietet eine hervorragende HF-Leistung und hat einen sehr geringen Stromverbrauch.

Der Inverto Qauttro Premium PLL LNB wurde nach den höchsten Qualitätsstandards der Branche hergestellt und nach strengen Spezifikationen entwickelt und ist die perfekte Lösung für DTH- und Satellitenbetreiber weltweit.

Es ist das neue Nachfolger LNB von Inverto Black Premium

Hauptmerkmale von Inverto IDLP-QTL410-PREMU-OPN Qauttro-PLL-LNB

• Niedriges Phasenrauschen, kompatibel mit DVB-S (HDTV und UHD)
• 4 Anschlüsse für den Multischalter V/L V/H H/H H/L
• Sehr Geräuscharm
• Geringer Stromverbrauch
• Stark kreuzende Polarisationsisolation
• Hohe Frequenzstabilität bei unterschiedlichen Außentemperaturen und Lebensdauer.

Technische Daten zum Inverto Premium PLL Quattro LNB

• Eingangsfrequenzbereich 10,7 GHz 12,75 GHz
• Ausgangsfrequenzbereich 950 MHz 2150 MHz
• Niederfrequenz-LO 9,75 GHz
• Hochfrequenz-LO 10,6 GHz
• Rauschverhältnis 0,2 dB Typ
• Frequenzfehler bei 25 ° C max. ± 500 kHz
• LO Temperaturdrift ± 1,0 MHz max.
• Phasenrauschen des lokalen Oszillators bei 10 kHz -80 dBc / Hz max.
• Gewinn min 55 dB
• Verstärkungswelligkeit (innerhalb 26 MHz) ± 0,6 dB
• Verstärkungsänderung (über das Band) ± 3 dB
• Kreuzpolarisationsisolation Typ 22 dB, min. 20 dB
• Das Steuersignal Ca (V) 11,0 V 14,0 V
• Steuersignal Cb (H) 16,0 V 20,0 V
• Steuersignal Cc (Bereichsumschaltung) 22 kHz ± 4 kHz, 0,4 V 0,8 V
• Stromaufnahme max. 120 mA
• Betriebsumgebungstemperatur -35 ° C + 60 ° C
• Ausgangsimpedanz (LNB24) 75 Ohm
• Art des Ausgangssteckers F-Typ (weiblich)
• Antennen-F / D-Verhältnis 0,6
• Gewicht: 222 g
• Verpackungsmaße (B x T x H): 15,5 x 9,1 x 7,6 cm

Lieferumfang:

1x Inverto IDLP-QTL410-PREMIUM Quattro-PLL-LNB
4x F-Stecker vergoldet mit Gummidichtung
1x mit ausgewiesener MwSt auf ihren Namen

Lieferumfang:

• 1x Inverto Premium PLL Quattro LNB
• Zubehör laut Beschreibung

Inverto Quattro LNB PremiumDas Quattro LNB ist nur in Verbindung mit einem Multischalter einsetzbar !!!HDTV - FULL HD - 4K(ULTRA HD) - 3D - SKY - tauglichRauschmaß: 0.2 dB

Speziell entwickelt und selektiert um die Nachfrage des globalen DTH-Marktes fur wettbewerbsfahige und 4G/LTE geschutzte LNBs zu bewaltigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmoglichkeiten. Der LNB ermoglicht den Empfang von Satelliten TV und Radio von einem Satelliten und dessen Verteilung über einen Multiswitch zu den Set-Top Boxen. Der LNB unterstutzt HD- und UHD-Ubertragungen, hat einzigartige HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrucken. Entwickelt und Hergestellt nach den hochsten Qualitatsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Losung fur den anspruchsvollen Kunden von weltweiten Satelliten-Rundfunkempfangs der DTH-Betreiber.

Hauptmerkmale:

• Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
• Sehr geringes Rauschmaß
• Geringer Stromverbrauch
• Hohe Kreuzpolarisationsunterdruckung
• Hohe Frequenzstabilitat

Technische Daten:

• Eingangsfrequenzbereich 10.7 GHz 12.75 GHz
• Ausgangsfrequenzbereich 950 MHz 2150 MHz
• Oszillatorfrequenz (LO) Tiefband 9.75 GHz
• Oszillatorfrequenz (LO) Hochband 10.6 GHz
• Rauschmaß 0.2 dB typ. (0.7 dB max.)
• LO Frequenzgenauigkeit @ 25 °C ±500 kHz max.
• LO Temperaturdrift ±1.0 MHz max.
• Oszillator (LO) Phasenrauschen (10 kHz) -80 dBc/Hz max.
• Verstarkung 55 dB min.
• Verstarkungswelligkeit (innerhalb 26 MHz Bandbreite) ±0.6 dB
• Verstarkungsschwankung (im Vollband) ±3 dB
• Spiegelfrequenzunterdruckung 40 dB min.
• Intermodulationsprodukte 3. Ordnung - ICP3 10 dBm min.
• 1 dB Kompressionspunkt (am Ausgang) 0 dBm min.
• Kreuzpolarisationsunterdruckung 22 dB typ., 20 dB min.
• Kontrollsignal Ca (V) 11.0 V 14.0 V
• Kontrollsignal Cb (H) 16.0 V 20.0 V
• Kontrollsignal Cc (Bandumschaltung) 22 kHz ±4 kHz, 0.4 V 0.8 V pp
• Ausgang VSWR 2.5 : 1
• Bandinterne Storung -60 dBm max.
• Stromaufnahme 120 mA max. @ 11 VDC 20 VDC
• Betriebstemperatur -35 °C +60 °C
• Ausgangsimpedanz (LNB2) 75 O
• Ausgangsanschluss F-Typ (w)
• Antennen F/D Verhaltniss 0.6
• Gewicht 221 g

Lieferumfang

• 1 x Inverto Quattro LNB

Dieser LNB wurde speziell entwickelt und ausgewählt, um die Nachfrage des globalen DTH-Marktes nach einer wettbewerbsfähigen und 4G/LTE geschützten Lösung zu befriedigen. Er bietet optimierte Empfangsfunktionen unter Verwendung der neuesten Chipsatztechnologie und des Wellenleiterdesigns für den Empfang von Satellitensignalen. Der LNB ermöglicht den Empfang von Satelliten TV und Radio von einem Satelliten und dessen Verteilung über einen Multischalter an zahlreiche Set-Top-Boxen. Der LNB unterstützt HD- und UHD-Übertragungen, bietet einzigartige HF-Leistungen, einen sehr geringen Stromverbrauch und ist so konzipiert, dass Interferenzen durch 4 G/LTE-Übertragungen gemindert werden. Dieser LNB wird nach den höchsten Qualitätsstandards der Branche hergestellt und nach strengen Spezifikationen entwickelt. Er ist eine ideale Lösung für den anspruchsvollen Kunden von weltweiten Satelliten-Rundfunkempfang der DTH-Betreiber.

---

Technische Daten
Eingangsfrequenzbereich	10.7 GHz 12.75 GHz
Ausgangsfrequenzbereich	950 MHz 2150 MHz
Oszillatorfrequenz (LO) Tiefband	9.75 GHz
Oszillatorfrequenz (LO) Hochband	10.6 GHz
Rauschmaß	0.2 dB typ. (0.7 dB max.)
LO Frequenzgenauigkeit @ 25 °C	±500 kHz max.
LO Temperaturdrift	±1.0 MHz max.
Oszillator (LO) Phasenrauschen (10 kHz)	-80 dBc/Hz max.
Verstärkung	55 dB min.
Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite)	±0.6 dB
Verstärkungsschwankung (im Vollband)	±3 dB
Spiegelfrequenzunterdrückung	40 dB min.
Intermodulationsprodukte 3. Ordnung - ICP3	10 dBm min.
1 dB Kompressionspunkt (am Ausgang)	0 dBm min.
Kreuzpolarisationsunterdrückung	22 dB typ., 20 dB min.
Kontrollsignal Ca (V)	11.0 V 14.0 V
Kontrollsignal Cb (H)	16.0 V 20.0 V
Kontrollsignal Cc (Bandumschaltung)	22 kHz ±4 kHz, 0.4 V 0.8 V pp
Ausgang VSWR	2.5 : 1
Bandinterne Störung	-60 dBm max.
Stromaufnahme	240 mA max. @ 11 VDC 20 VDC
Betriebstemperatur	-35 °C +60 °C
Ausgangsimpedanz (LNB2)	75 O
Ausgangsanschluss	F-Typ (w)
Antennen F/D Verhältniss	0.6
Gewicht	221 g



Highlights:

• Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
• Sehr geringes Rauschmaß
• Geringer Stromverbrauch
• Hohe Kreuzpolarisationsunterdrückung
• Hohe Frequenzstabilität

Speziell entwickelt und selektiert um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten.

Technische Daten:

Eingangsfrequenzbereich	10,7GHz 12,75GHz
Ausgangsfrequenzbereich	950 MHz 2150MHz
LO Frequenz Tiefband	9,75GHz
LO Frequenz Hochband	10,6GHz
Rauschmaß	0,2dBtyp. (0,7dB max.)
LO Frequenzgenauigkeit @ 25°C	±500kHz max.
LO Temperaturdrift	±1MHz max.
LO Phasenrauschen @ 10kHz	-80dBc/Hz max.
Verstärkung	55dB min.
Verstärkungswelligkeit (innerhalb 26MHz Bandbreite)	±0,6dB
Verstärkungsschwankung (im Vollband)	±3dB
Spiegelfrequenzunterdrückung	40dB min.
Intermodulationsprodukte 3. Ordnung - ICP3	10dBm min.
1 dB Kompressionspunkt (am Ausgang)	0dBm min.
Kreuzpolarisationsunterdrückung	22dB min.
Kontrollsignal Ca (V)	11V 14V
Kontrollsignal Cb (H)	16V 20V
Kontrollsignal Cc (Bandumschaltung)	22kHz ±4kHz, 0,4V 0,8V pp
Ausgang VSWR	2,5 : 1
Bandinterne Störung	-60dBm max.
Betriebstemperatur	-35°C +60°C
Ausgangsimpedanz (LNB2)	75 Ohm
Ausgangsanschluss	F-type (female)
Antennen F/D Verhältniss	0,6
Gewicht	224g
Abmessungen Verpackung (H x B x T)	15,5cm x 9,1cm x7,6 cm
Gewicht Verpackung	0,284g
Stückzahl per Karton	60
Abmessungen Karton (H x B x T)	64cm x 47,5cm x 25cm
Gewicht Karton	18,3kg

Der Inverto Premium Quattro LNB kommt mit neuester Chipsatz-Technologie und dem Wellenleiter-Design. Der Quattro LNB benötigt zum Betrieb einen externen Multischalter, ein Direktanschluß von Satelliten-Receivern ist nicht möglich.

Hauptmerkmale

• Ausgänge VL, HL, VH, HH
• Externer Multischalter erforderlich
• Verstärkung min. 55 dB
• Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
• Sehr geringes Rauschmaß von nur 0,2dB
• Geringer Stromverbrauch
• Hohe Kreuzpolarisationsunterdrückung
• Hohe Frequenzstabilität
• 40mm Feedaufnahme
• Integrierter Wetterschutz
• Herstellerbezeichnung SP-IDLP-QTL410-PREMU-OPN

Input frequenz-range:

10,7 - 12,75 GHz

Low-Band LO-Frequenz:

9,75 GHz

High-Band LO-Frequenz:

10,6 GHz

Ausgangsfrequenz:

950 - 2150 MHz

Umwandlungsverstärkung:

55 dB

Rauschmaß:

0,2 dB

Spannung Stellung-Welle Verhältnis (VSWR):

2,5 : 1

Output Widerstand:

75 Ohm

Spiegelfrequenzunterdrückung:

40 dBmW

Temperaturdrift:

1 MHz

Welligkeitsverstärkung (±):

0,6 dB

Kreuzpolarisationsentkopplung:

22 dB

Kompressionspunkt (1 dB):

0 dBmW

Energieverbrauch:

240 mA

Gewicht:

221 g

Produktfarbe:

Schwarz, Weiß

Verpackungsbreite:

155 mm

Verpackungstiefe:

91 mm

Verpackungshöhe:

76 mm

Paketgewicht:

284 g

Betriebstemperatur:

-35 - 60 °C

Anzahl:

1

Premium 5448 Quattro Universal LNB 40mm

Premium LNB Quattro ( zur Versorgung von 4 , 8 , 16 oder mehr Receiver / TV ) Satellit - IDLP-QTL410-PREMU-OPN
4G / LTE Filter gegen Störungen - Beste Bild- und Tonqualität nach den Inverto Standards - 4K, Ultra HD, UHD, Full HD, 3D
Geringes Phasenrauschen, Geringes Rauschmaß 0,2 dB, Verstärkung 55 dB, Geringer Stromverbrauch
zum Empfang eines Satelliten (SAT), digital DVB-S/S2 - inkl ausziehbares Wetterschutzgehäuse, absolut Wetterfest
Entwickelt und Hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den weltweiten Satelliten-Rundfunkempfang der DTH-Betreiber.

Spezifikationen Marke: INVERTO EAN: 5453002613276 Bauweise: QUATTRO Zulauf: 40 mm
