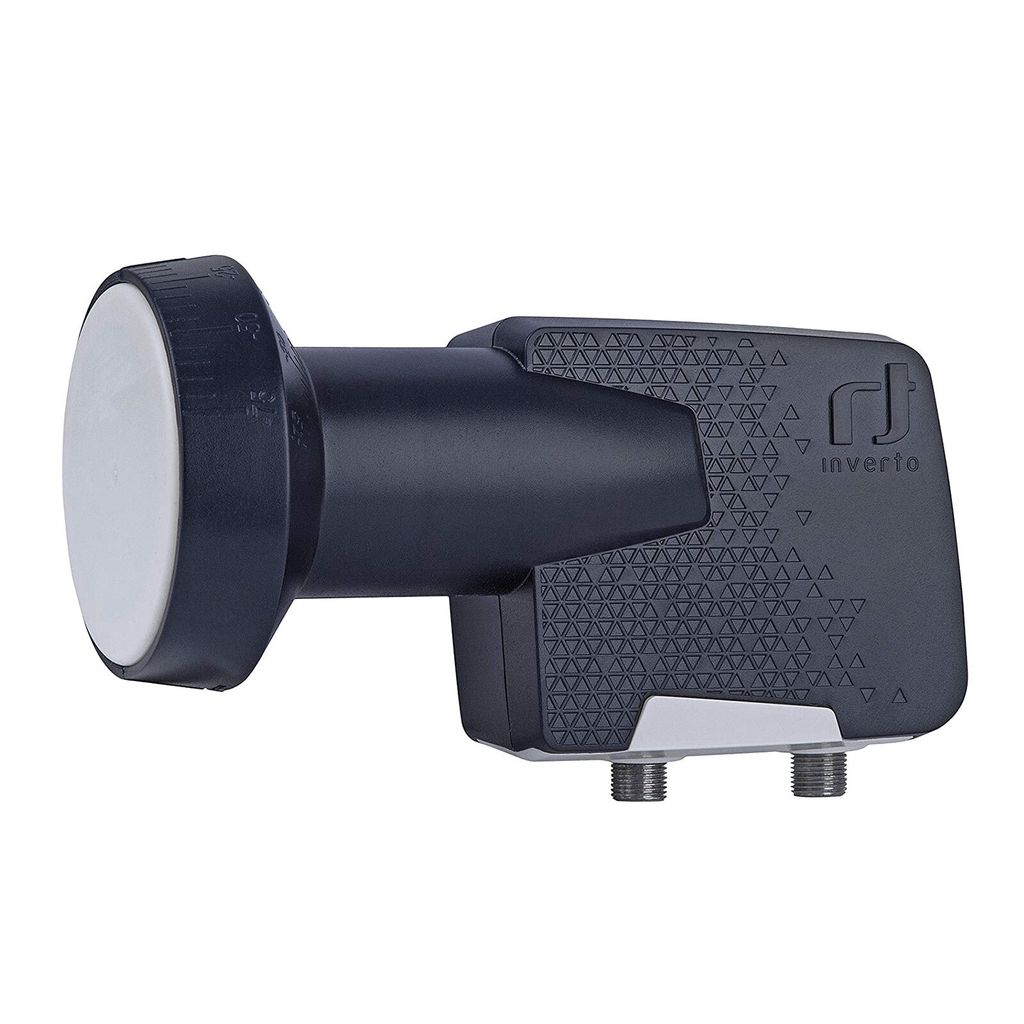

Inverto IDLP-TWL410-PREMU-OPN Twin-LNB 40mm Premium

Inverto Premium PLL Twin-LNB Universal – Top Qualität für Ihr Heimkino

Der Inverto Premium PLL Twin-LNB Universal überzeugt durch Leistung und Zuverlässigkeit. Basierend auf Ihren Anforderungen bietet dieses Modell eine erstklassige technische Ausstattung.

Ihre Vorteile & Highlights:

• Ultra HD 4K Auflösung für höchste Details
• Zukunftssicheres 4K UHD Fernsehen
• Digitaler Satelliten-Empfang (DVB-S2)
• Vergoldete Kontakte für beste Signalübertragung

Detaillierte Produktmerkmale:

Mit Inverto Premium PLL Twin-LNB erhalten Sie die este entwickelte spezial PLL-Technologie Konverter/LNB.
Um die Bedürfnisse des Weltmarktes für digitales Fernsehen in einer wettbewerbsfähigen Lösung mit Schutz vor 4G / LTE Signale zu erfüllen, wurde das Inverto Premium Modell etwickelt und hergestellt.

Das Premium Twin PLL LNB bietet Empfangsmöglichkeiten unter Verwendung der esten PLL Chipsatztechnologie und dem en Wellenleiterdesign für den bestmöglichen Empfang von Satellitensignale.

Inverto Premium PLL Twin LNB ermöglicht Übertragung an zwei TV-Tuner/ Receiver oder an einen Twin SAT_Receiver.

Es unterstützt den en DVB-S2-Empfang (HD und 4K/UHD), bietet eine hervorragende HF-Leistung, einen sehr geringen Stromverbrauch und ist vor allem darauf ausgelegt, die Auswirkungen von Störungen aus 4G/LTE-Netzen zu reduzieren.

Der Inverto Twin Premium-LNB wurde nach den höchsten Qualitätsstandards der Branche hergestellt und nach strengen Spezifikationen entwickelt und ist die perfekte Lösung für DTH- und Satellitenbetreiber weltweit.

Hauptmerkmale von Inverto IDLP-TWL410-PREMU-OPN 40mm Twin-PLL-LNB

1. • Niedriges Phasenrauschen, kompatibel mit DVB-S2 (HD und 4K)
   • 2 Anschlüsse für zwei Teilnehmer/ oder einen TWIN_Receiver
   • Sehr Geräuscharm
   • Geringer Stromverbrauch
   • Stark kreuzende Polarisationsisolation
   • Hohe Frequenzstabilität bei unterschiedlichen Außentemperaturen und Lebensdauer.

Technische Daten zum Inverto Premium PLL TWIN LNB

• Eingangsfrequenzbereich 10,7 GHz 12,75 GHz
• Ausgangsfrequenzbereich 950 MHz 2150 MHz
• Niederfrequenz-LO 9,75 GHz
• Hochfrequenz-LO 10,6 GHz
• Rauschverhältnis 0,2 dB Typ
• Frequenzfehler bei 25 ° C max. ± 500 kHz
• LO Temperaturdrift ± 1,0 MHz max.
• Phasenrauschen des lokalen Oszillators bei 10 kHz -80 dBc / Hz max.
• Gewinn min 55 dB
• Verstärkungswelligkeit (innerhalb 26 MHz) ± 0,6 dB
• Verstärkungsänderung (über das Band) ± 3 dB
• Kreuzpolarisationsisolation Typ 22 dB, min. 20 dB
• Das Steuersignal Ca (V) 11,0 V 14,0 V
• Steuersignal Cb (H) 16,0 V 20,0 V
• Steuersignal Cc (Bereichsumschaltung) 22 kHz ± 4 kHz, 0,4 V 0,8 V
• Stromaufnahme max. 120 mA
• Betriebsumgebungstemperatur -35 ° C + 60 ° C
• Ausgangsimpedanz (LNB2) 75 Ohm
• Art des Ausgangssteckers F-Typ (weiblich)
• Antennen-F / D-Verhältnis 0,6
• Gewicht: 218 g
• Verpackungsmaße (B x T x H): 15,5 x 9,1 x 7,6 cm
• Verpackungsgewicht: 0,278 kg

Lieferumfang:

1x Inverto IDLP-TWL410-PREMIUM Twin-PLL-LNB
2x F-Stecker vergoldet
1x mit ausgewiesener MwSt auf ihren Namen

Lieferumfang:

• 1x Inverto Premium PLL Twin-LNB Universal
• Zubehör laut Beschreibung

Das Inverto Twin LNB aus der Premium Serie überzeugt durch niedriges Rauschmaß, hohe Frequenzstabilität und geringem Stromverbrauch.

Artikelmerkmale

• Universal Twin LNB
• Versorgt bis zu zwei Teilnehmer/Receiver
• Multischalter im LNB integriert
• 40mm Feedaufnahme
• Eingangsfrequenzbereich 10.7 GHz - 12.75 GHz
• Ausgangsfrequenzbereich 950 MHz - 2150 MHz
• Oszillatorfrequenz (LO) Tiefband 9.75 GHz
• Oszillatorfrequenz (LO) Hochband 10.6 GHz
• Rauschmaß 0.2 dB typ. (0.7 dB max.)
• LO Frequenzgenauigkeit @ 25 °C ±500 kHz max.
• LO Temperaturdrift  ±1.0 MHz max.
• Oszillator (LO) Phasenrauschen (10 kHz) -80 dBc/Hz max.
• Verstärkung 55 dB min.
• Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) ±0.6 dB
• Verstärkungsschwankung (im Vollband) ±3 dB
• Spiegelfrequenzunterdrückung 40 dB min.
• Intermodulationsprodukte 3. Ordnung - ICP3 10 dBm min.
• 1 dB Kompressionspunkt (am Ausgang) 0 dBm min.
• Kreuzpolarisationsunterdrückung 22 dB typ.
• Kontrollsignal Ca (V) 11.0 V 14.0 V
• Kontrollsignal Cb (H) 16.0 V 20.0 V
• Kontrollsignal Cc (Bandumschaltung) 22 kHz ±4 kHz, 0.4 V 0.8 V pp
• Ausgang VSWR 2.5 : 1
• Bandinterne Störung -60 dBm max.
• Stromaufnahme 120 mA max. @ 11 VDC 20 VDC
• Betriebstemperatur -35 °C +60 °C
• Ausgangsimpedanz 75 Ohm
• Ausgangsanschluss F-Typ (w)
• Antennen F/D Verhältniss 0.6
• Herstellerbez. IDLP-TWL410-PREMU-OPN
• Farbe dunkelblau

Dieser LNB wurde speziell entwickelt und ausgewählt, um der Nachfrage des globalen DTH-Marktes nach einer wettbewerbsfähigen und 4G/LTE-geschützten Lösung gerecht zu werden. Er bietet optimierte Empfangsfunktionen mit der esten Chipsatz-Technologie und Wellenleiter-Design für den Empfang von Satellitensignalen. Es ermöglicht den Empfang von Satelliten-TV und -Radio von einem einzigen Satelliten und dessen Verteilung auf zwei Single-Tuner-Set-Top-Boxen (oder 1 Twin-Tuner-PVR). Der LNB unterstützt HD- und UHD-Übertragungen, bietet einzigartige HF-Leistungen, einen sehr geringen Stromverbrauch und ist vor allem darauf ausgelegt, Interferenzen durch 4G/LTE-Übertragungen zu mindern. Dieser LNB wird nach den höchsten Qualitätsstandards der Branche hergestellt und nach strengen Spezifikationen entwickelt und ist die ideale Lösung für anspruchsvolle Kunden von DTH-Betreibern und Satellitenempfang auf der ganzen Welt.

Mit der esten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung auf max. zwei Set-Top Boxen (oder z. B. einem Twin-Tuner PVR). Der LNB unterstützt HD- und UHD-Übertragungen, hat einzigartige HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Features: - Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform - Geringes Rauschmaß - Geringer Stromverbrauch - Hohe Kreuzpolarisationsunterdrückung - Hohe Frequenzstabilität Technische Daten: - Typ: Twin LNB - Anzahl der empfangbaren Satelliten: 1 - LNB-Anschlüsse: 2 - Feeddurchmesser: 40 mm - Eingangsfrequenz: 10,7...12,75 GHz - Rauschmaß: 0,2 dB
