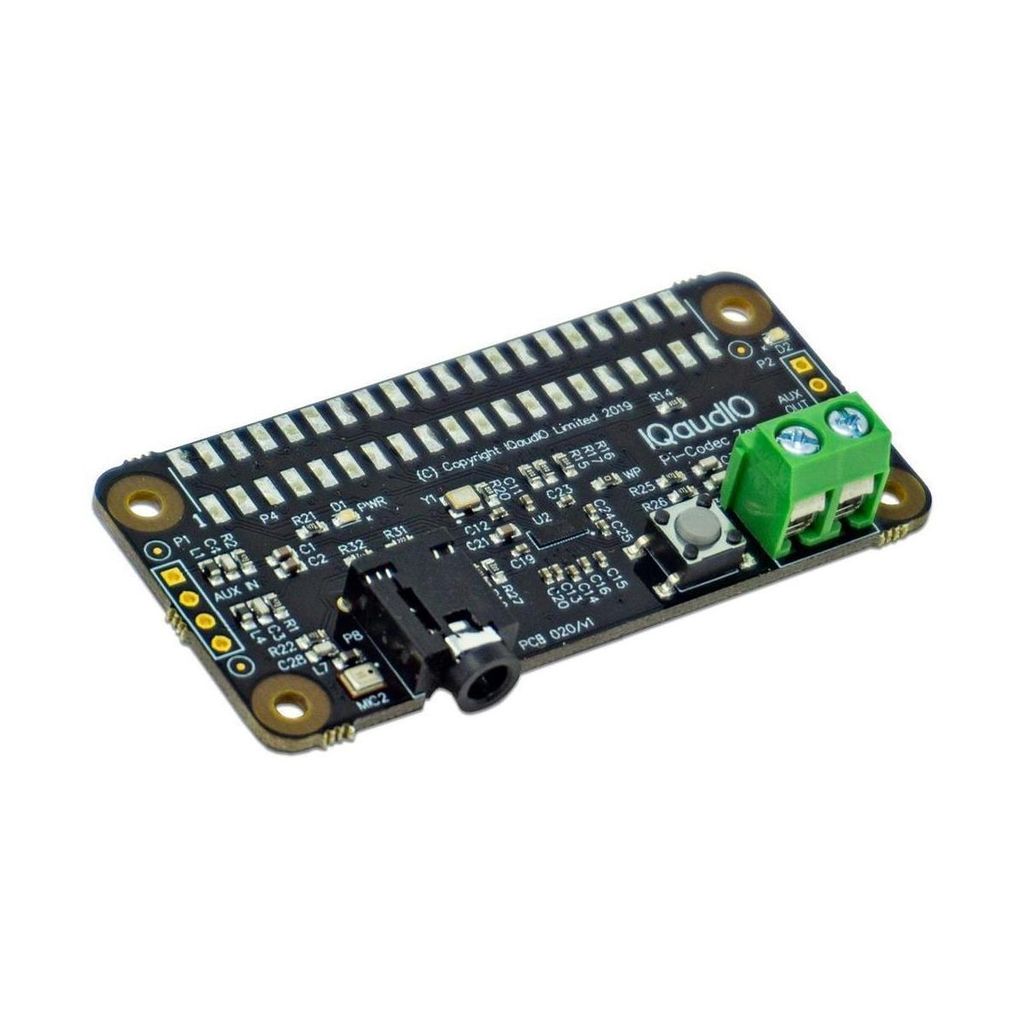

IQaudio Codec Zero Audio-HAT für Raspberry Pi Zero, I2S, MEMS, 24bit, 192kHz

Raspberry Pi Codec Zero ist eine Audiowandlererweiterung, die mit jedem Raspberry Pi-Computer kompatibel ist, der über einen 40-poligen GPIO-Anschluss verfügt. Sie ist speziell für die kompakte Bauform des Raspberry Pi Zero entwickelt und ermöglicht die bidirektionale Übertragung von digitalen Audiosignalen (I2S) zwischen dem Raspberry Pi und dem integrierten Dialog Semiconductor DA7212 Codec. Codec Zero unterstützt verschiedene Eingabe- und Ausgabegeräte wie das eingebaute MEMS-Mikrofon oder externe Mikrofone sowie 1,2 W 8Ω-Monolautsprecher. Es benötigt keine externe Stromversorgung und wird direkt über den GPIO-Anschluss des Raspberry Pi angeschlossen, ohne dass Lötarbeiten oder Kabel erforderlich sind. Mit programmierbaren LEDs und einem taktilen Knopf eignet es sich ideal für Audio-Projekte.

Eigenschaften

• Kompatibel mit Raspberry Pi Modellen mit 40-poligem GPIO
• Bidirektionale digitale Audiosignalübertragung (I2S)
• Integriertes MEMS-Mikrofon und Unterstützung für externe Mikrofone
• Direkte Verbindung ohne Löten oder zusätzliche Kabel
• Programmable LEDs und taktiler Knopf für Benutzeren

Technische Daten

• Formfaktor: 65 mm × 31 mm
• Leistung: Hochauflösender 24-Bit 96kHz Codec
• Eingabestrom: Über GPIO-Anschluss des Raspberry Pi
• Zusätzliche LEDs: grün (GPIO23) und rot (GPIO24)
• Taktile Taste: GPIO27 für Benutzereingaben

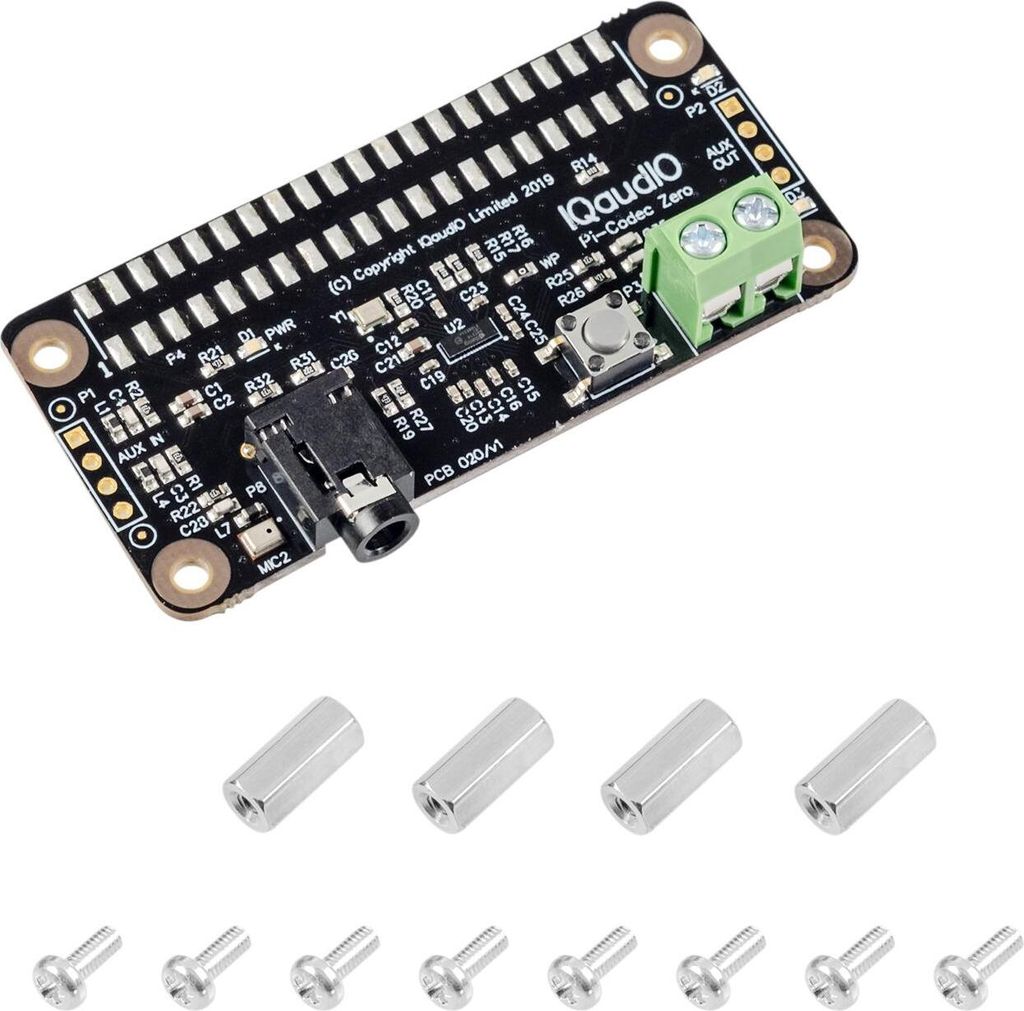

Lieferumfang

• Codec Zero

Downloads

• Product Brief

IQaudio Codec Zero ist ein Audio-I/O-HAT in Raspberry Pi Zero-Größe.

Die pHAT Erweiterung liefert bidirektionale digitale Audiosignale (I2S) zwischen einem Raspberry Pi Zero und seinem Onboard-Dialog Semiconductor DA7212-Codec. Codec Zero unterstützt eine Reihe von Ein- und Ausgabegeräten, vom eingebauten MEMS-Mikrofon bis hin zu externen Mono-Elektretmikrofonen und 1,2W, 8Ω-Monolautsprechern.

IQaudio-Soundkarten sind für alle aktuellen Raspberry Pi und solche, die über eine
40-polige GPIO-Stiftleiste besitzen. Dies beinhaltet Raspberry Pi 4B 3B+, 3A+, 3, Zero usw.

Einige der Produkte sind HAT-Boards in voller Größe, andere sind eher für den Raspberry Pi Zero Formfaktor.

IQaudio-Soundkarten wurden für einen bestimmten Zweck konzipiert, dass sie sich in Ihre vorhandenen HiFi-Audio- oder Raspberry Pi-basierten Multimedia Geräte zu integrieren ist. Die beste Audiowiedergabe erfolgt über die DAC PRO, DAC+
und DigiAMP+ Karten. Alle unterstützen 24bit Tiefe und 192kHz (Full HD Audio).





Der Raspberry Pi Codec Zero ist ein Audio-HAT in der Größe des Raspberry Pi Zero, der bidirektionale digitale Audiosignale (I2S) zwischen einem Raspberry Pi und dem integrierten DA7212-Codec von Dialog Semiconductor überträgt und die Verwendung einer Vielzahl von Ein- und Ausgabegeräten ermöglicht. Mit Funktionen wie programmierbaren grünen und roten LEDs sowie einem taktilen Knopf für Benutzereingaben ist der Codec Zero ein großartiger Ausgangspunkt für Audioprojekte wie ein Walkie-Talkie, eine intelligente Türklingel, einen intelligenten Lautsprecher oder einen Vintage-Radio-Hack. Features: - kompatibel mit jedem Raspberry Pi, der über einen 40-poligen GPIO-Anschluss verfügt - Keine externe Stromquelle erforderlich - Zusätzliches externes Mono-Elektret-Mikrofon über 3,5-mm-Buchse Technische Daten: - Leistung: Hochauflösender digitaler Audio-Codec (DAC) DA7212 - Abtastrate: 96 kHz - Bitrate: 24 Bit - Impedanzwert: 8 Ohm - Anschlüsse: Line-Out (Klemme), Line-In (Klinke) - Maße: 65x31 mm
