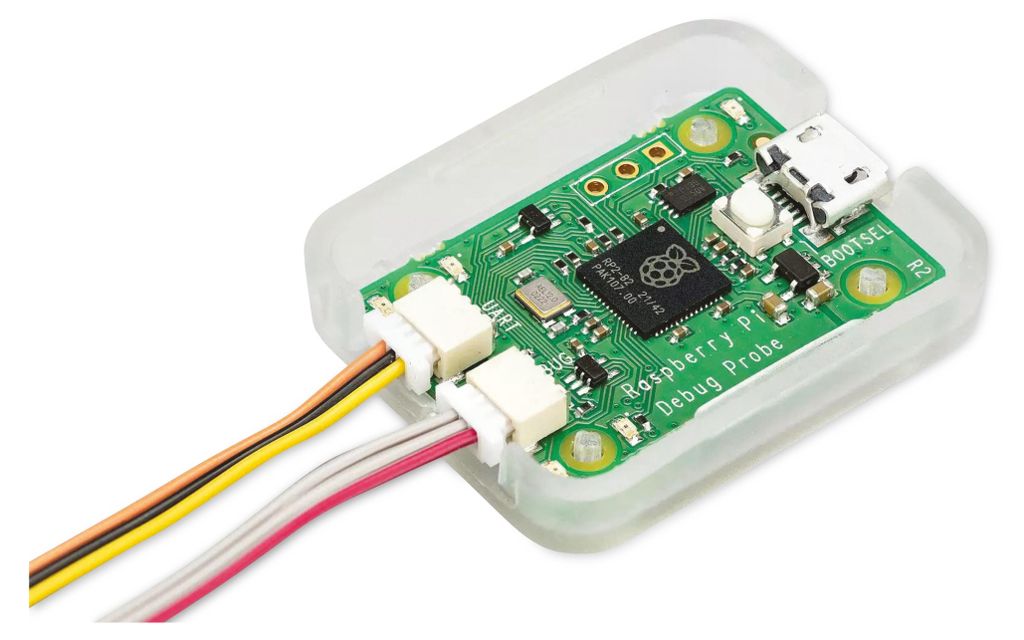

AZ-Delivery Werkzeug & Messgeräte Raspberry Pi Debug Probe USB-to-debug Kit 3.3V | Lötfreie Debug Sonde mit einer seriellen Prozessor-Debug-Schnittstelle und einer UART-Schnittstelle

Die Raspberry Pi Debug Probe ist ein All-in-One USB-to-Debug-Kit, welches die gesamte Hardware und Kabel für ein einfaches, lötfreies Plug-and-Play-Debugging mitbringt.

Es bietet sowohl eine serielle Debug-Schnittstelle für den Prozessor (standardmäßig die Arm Serial Wire Debug-Schnittstelle, es können aber auch andere Schnittstellen unterstützt werden) und eine dem Industriestandard entsprechende UART Schnittstelle. Beide Schnittstellen verwenden den 3-Pin-Debug-Anschluss des Raspberry Pi, wie im Abschnitt Raspberry Pi 3-pin Debug Connector Specification (siehe rptl.io/debug-spec).

Die Raspberry Pi Debug Probe wird als Kit in einer wiederverwendbaren Box n, Es enthält die Debug Probe Hardware in einem eigenen Kunststoffgehäuse zusammen mit einem USB-Kabel und drei Arten von Debug-Kabeln, die die große Mehrheit der Debug-Anwendungsfälle abdecken. Es wurde entwickelt, um das Debuggen und Programmieren von Raspberry Pi Pico und RP2040 mit einer Reihe von Host-Plattformen einschließlich Windows, Mac und typischen Linux-Computern zu erleichtern.

Obwohl die Debug Probe für die Verwendung mit Raspberry Pi-Produkten entwickelt wurde, bietet sie Standard UART- und CMSIS-DAP-Schnittstellen über USB, so dass sie auch mit anderen Prozessoren verwendet werden kann, oder auch nur als USB-zu-UART-Kabel. Sie funktioniert mit OpenOCD und anderen Tools, die CMSIS-DAP unterstützen.


Firmware wird auf die gleiche Weise aktualisiert wie die Raspberry Pi Pico-Firmware, so dass es einfach ist, das Gerät auf dem neuesten Stand zu halten oder eine eigene Firmware zu verwenden.

Technische Daten

• Formfaktor: 22mm × 32mm
• Merkmale:
  • USB-zu-Zwei-Draht-Debug-Brücke (Arm Serial Wire Debug standardmäßig unterstützt)
  • USB-zu-UART-Brücke
  • Kompatibel mit dem CMSIS-DAP-Standard
  • Arbeitet mit OpenOCD und anderen Tools, die CMSIS-DAP unterstützen
  • Entspricht der Raspberry Pi 3-Pin Debug Connector Spezifikation
  • Enthalten:
  • Hochwertiges Kunststoffgehäuse
  • USB-Kabel
  • Drei Debug-Kabel:
    • 3-poliger JST-Stecker auf 3-poliges JST-Steckerkabel
    • 3-poliger JST-Stecker auf 0,1-Zoll-Header (weiblich)
    • 3-poliger JST-Stecker auf 0,1-Zoll-Header (Stecker)
  • Nominale E/A-Spannung: 3,3 V
  • Betriebstemperatur: -20°C bis +70°C
• Lebensdauer der Produktion: Die Raspberry Pi Debug Probe wird bis mindestens mindestens bis Januar 2028 produziert

- Vermeiden Sie den Kontakt mit Wasser, Feuchtigkeit oder anderen Flüssigkeiten. - Benutzen Sie den Mikrocontroller nur in gut belüfteten Räumen, um Überhitzung zu verhindern. - Schützen Sie das Board vor direktem Kontakt mit Metallgegenständen, um Kurzschlüsse zu vermeiden. - Stellen Sie sicher, dass die Stromversorgung den empfohlenen Spezifikationen entspricht. - Trennen Sie das Gerät vom Strom, bevor Zubehör angebracht oder entfernt wird. - Verwenden Sie den Mikrocontroller nur mit zugelassenem Zubehör und Kabeln. - Entsorgen Sie elektronische Bauteile gemäß den gesetzlichen Bestimmungen für Elektromüll. - Verpackungsmaterialien, die Kunststoff oder Metall enthalten, sollten entsprechend recycelt werden. - Vermeiden Sie die Nutzung in explosionsgefährdeten Bereichen. - Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

Unser Debug-Probe-Kit ist ein unverzichtbares Werkzeug für Entwickler und Ingenieure, die an Embedded-Systemen arbeiten, da es das Debuggen und Programmieren von Hardware in Echtzeit ermöglicht und so das Erkennen und Beheben von Problemen im System erleichtert.

Technische Daten:

Formfaktor: 22mm × 32mm
Nominale E/A-Spannung: 3,3V
Betriebstemperatur: -20°C bis +70°C
Enthalten:

• Hochwertiges Kunststoffgehäuse
• USB-Kabel
• Drei Debug-Kabel:
  • - 3-poliger JST-Stecker auf 3-poliges JST-Steckerkabel
  • - 3-poliger JST-Stecker auf 0,1-Zoll-Header (Buchse)
  • - 3-poliger JST-Stecker auf 0,1-Zoll-Header (Stecker)
  • USB-zu-Zwei-Draht-Brücke für serielles Debugging (Arm Serial Wire Debug wird standardmäßig unterstützt)
  • USB-zu-UART-Brücke
  • Kompatibel mit dem CMSIS-DAP-Standard
  • Arbeitet mit OpenOCD und anderen Tools, die CMSIS-DAP unterstützen
• Entspricht der Raspberry Pi 3-Pin Debug Connector Spezifikation

Zusätzliche Informationen:
Warnhinweis
Dieses Produkt sollte in einer gut belüfteten Umgebung verwendet werden, fest gesichert oder auf einer stabilen Oberfläche platziert werden und nicht mit leitenden Gegenständen in Berührung kommen.

Für alle Branchen
Sie werden häufig in Branchen wie der Automobilindustrie, der Luft- und Raumfahrt und der Telekommunikation eingesetzt, wo zuverlässige und effiziente eingebettete Systeme entscheidend sind.

Der Debugging-Adapter für die Fehlersuche am Raspi Pico ist mit dem RP2040-Chip bestückt und taugt auch als universeller USB-UART-Adapter. Der Mikrocontroller Raspberry Pi RP2040 des Pico hat zwei ARM-Kerne vom Typ Cortex-M0+, die jeweils einen Access Port (AP) für das Debuggingsystem ARM CoreSight haben. Um es per USB von einem anderen Rechner aus anzusprechen, dienen das CMSIS-DAP-Protokoll sowie eine Cortex-M-Fimware. Unter Linux gibt es das Debugging-Tool OpenOCD. Das SWD-Interface lässt sich zudem nutzen, um Firmware vom PC auf den Pico zu schreiben. Eigenschaften: - USB-zu-ARM-SWD-Anschluss (Serial Wire Debug) - USB zu UART - Kompatibel mit dem CMSIS-DAP-Standard - Funktioniert mit OpenOCD und anderen Tools, die CMSIS-DAP unterstützen - Open-Source, leicht aktualisierbare Firmware Lieferumfang: - 1x Raspberry PI Debug Probe - 1x Gehäuse - 1x USB-Kabel - 2x Kabel für SWD- und UART-Kontakte
