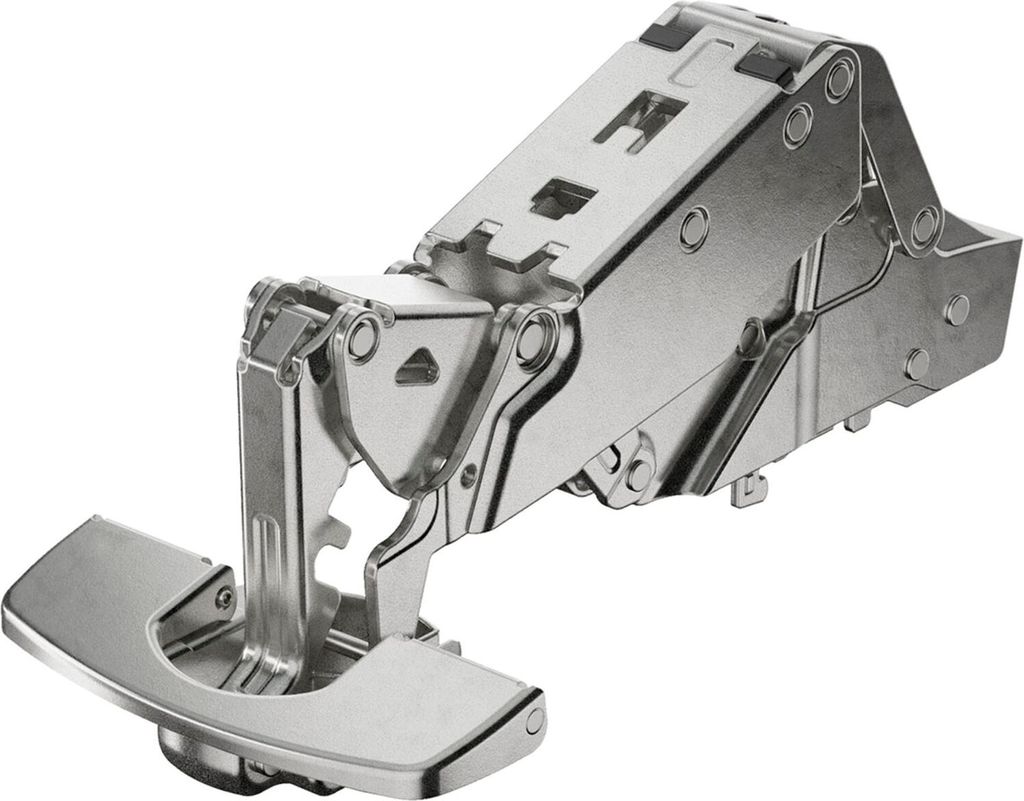

Hettich 9099553, 50 Stück(e)

Hettich Weitwinkelscharnier (mit integrierter Dämpfung THS 55 / halb vorliegend) - 9099553

Weitwinkelscharnier (mit integrierter Dämpfung THS 55 / halb vorliegend) - 9099553 von Hettich, aus der Kategorie: Türscharniere, mit der Artikelnummer: 9099553 und der EAN: 4023149839214

Sensys Weitwinkelscharnier, mit Null-Einsprung · mit integrierter Dämpfung, mit Schließautomatik (Sensys 8657i) · Qualitätseinstufung nach EN 15570, Level 3 · Öffnungswinkel 165° · für Türdicke 15 - 32 mm · Topftiefe 11.6 mm · integrierte Auflagenverstellung +2 mm / -2 mm · integrierte Tiefenverstellung +3 mm / -2 mm · Höhenverstellung über Montageplatte

• Null-Einsprungscharnier mit Aufklipstechnik
• Für Türstärken ab 15 mm bis 32 mm
• Topfdurchmesser 35 mm
• Topftiefe 11,6 mm
• Integrierte Auflagenverstellung ± 2 mm
• Integrierte Tiefenverstellung + 3/- 2 mm
• Höhenverstellung über Montageplatte ± 2 mm
• Öffnungswinkel durch optionales Zubehör reduzierbar

• Material: Stahl
• Montageart: Schnellmontage Fix
• Verwendung: Null-Einsprungscharnier
• Oberfläche: vernickelt
• Schließungsart: mit Feder
• Ausführung: integrierte Dämpfung
• Kröpfung(mm): 9,5
• Anschlagart: Mittelanschlag
• Werksnummer: 9099553
• Type: Sensys 8657i
• Öffnungswinkel(°): 165
• Bohrbild: HETTICH THS55
• Marke: Hettich
• Inhaltsangabe (ST): 1

Menge pro Packung:

50 Stück(e)

Einleitung Sensys 8657i, Basis 3 mm, THS 55, Schnellmontage Fix Weitere technischeEigenschaften - Oberfläche: vernickel Technische Daten:

• Ausführung: THS 55
• Basis: 3 mm
• Anschlagart: halb vorliegend
• Marke: HETTICH
• Montageart: Schnellmontage Fix

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.


• Sensys 8657i, Basis 3 mm, THS 55, Schnellmontage Fix

Weitere technische Eigenschaften:

• Oberfläche: vernickelt

Sensys 8657i, Basis 3 mm, THS 55, Schnellmontage Fix Montageplatten bitte separat Merkmale Ausführung: THS 55 Oberfläche: vernickelt Basis: 3 mm Montageart: Schnellmontage Fix Anschlagart: halb vorliegend Marke: HETTICH

Hettich Sensys 8657i B3 Ths55 165grad-scharnier, Dämpfung Fix-topf, Basis 3 9099553

Topfscharnier,9099553,165vernickelt Einheit: 1 Stück

Sensys 8657i mit integrierter Dämpfung THS 55 halb vorliegend vernickelt

- Sensys Weitwinkelscharnier, mit Null-Einsprung - Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8657i) - Qualitätseinstufung nach EN 15570, Level 3 - Öffnungswinkel 165° - Für Türdicke 15-32 mm - Anschlagart halb vorliegend (B 3 mm) - THS - Bohrbild 52 x 5,5 mm, 48 x 6 mm - Topftiefe 11.6 mm - Montage Schnellmontage Fix (THS 55) - Integrierte Auflagenverstellung +2 mm / -2 mm - Integrierte Tiefenverstellung +3 mm / -2 mm - Höhenverstellung über Montageplatte - Stahl / Zinkdruckguss vernickelt Gewichtsberechnung / Scharnieranzahl je Tür Hettich Technical Assistant Auflagen- / Tiefenverstellung Toleranzen Bohrbild Artikeldaten 2D/3D (DWG/DXF) Bohrbild 2D (DXF) Schnittzeichnung 2D (DXF) Hettich CAD Blätterkatalog
