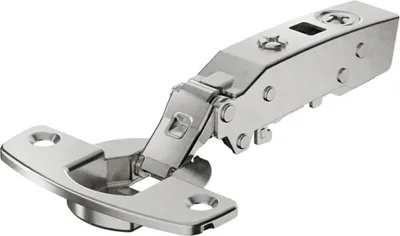

Hettich 48049, 50 Stück(e)

Eigenschaften - Intermat 110°-Scharnier. - Mit Schließautomatik (Intermat 9943). - Qualitätseinstufung nach EN 15570, Level 3. - Öffnungswinkel 110°. - Für Türdicke 15 - 25 mm. - Anschlagart vorliegend (B 12.5). - TH - Bohrbild 52 x 5,5 mm. - Topftiefe 11.6 mm. - Montage zum Anschrauben. - Integrierte Auflagenverstellung +2 mm / -2 mm. - Integrierte Tiefenverstellung +2.5 mm / -1.5 mm. - Höhenverstellung über Montageplatte. - Stahl vernickelt.Anwendung - Für Holztüren. - Möbel. Technische Daten:

• Ausführung: Automatikscharnier mit Aufclipstechnik
• Kröpfung: 0,0 mm
• Anschlagsart: voll vorliegend
• Öffnungswinkel: 110 °
• Topf-Ø: 35 mm
• Befestigungsart: TH 42 zum Anschrauben
• Türstärke max.: 25 mm
• Material: Stahl
• Türstärke min.: 15 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Automatikscharnier mit Aufclipstechnik
• Kröpfung: 0,0 mm
• Anschlagsart: voll vorliegend
• Öffnungswinkel: 110 °
• Topf-Ø: 35 mm
• Befestigungsart: TH 42 zum Anschrauben
• Türstärke max.: 25 mm
• Material: Stahl
• Türstärke min.: 15 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Automatikscharnier mit Aufclipstechnik
• Kröpfung: 0,0 mm
• Anschlagsart: voll vorliegend
• Öffnungswinkel: 110 °
• Topf-Ø: 35 mm
• Befestigungsart: TH 42 zum Anschrauben
• Türstärke max.: 25 mm
• Material: Stahl
• Türstärke min.: 15 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Automatikscharnier mit Aufclipstechnik
• Kröpfung: 0,0 mm
• Anschlagsart: voll vorliegend
• Öffnungswinkel: 110 °
• Topf-Ø: 35 Bitte beachten Sie: Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Ausführung: Automatikscharnier mit Aufclipstechnik
  • Kröpfung: 0,0 mm
  • Anschlagsart: voll vorliegend
  • Öffnungswinkel: 110 °
  • Topf-Ø: 35 mm
  • Befestigungsart: TH 42 zum Anschrauben
  • Türstärke max.: 25 mm
  • Material: Stahl
  • Türstärke min.: 15 mm


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Menge pro Packung:

50 Stück(e)

Schnellmontage-Topfscharnier Intermat 110°

-Automatikscharnier mit Aufklipstechnik -110° Öffnungswinkel -Für Türstärken ab 15 mm -Topfdurchmesser 35 mm -Mit Schließautomatik -Integrierte Auflagen- und Exzenter-Tiefenverstellung -Höhenverstellung erfolgt über eine Montageplatte -Scharniertopf/-arm Stahl vernickelt

Intermat 9943, Basis 12.5 mm, TH 42, zum Anschrauben

Weitere technische Eigenschaften:
Oberflche: vernickelt

Montageplatten bitte separat

Details :

Automatisches Scharnier
Montage durch Aufklipsen, freier Hub, integrierte Überschlagsverstellung und Tiefenverstellung durch Exzenter.
Geringe Einbautiefe für Türstärken ab 15 mm.
Öffnungswinkel 110°, Gehäuse 35 mm
Tiefenverstellung -0,5 mm/+3,5mm durch Exzenterschraube
Höhenverstellung +/- 2,0 mm durch die Grundplatte.
Die Grundplatten werden separat verkauft.

- T42 zum Aufschrauben
- T43 zum Einpressen -Achsabstand 52mm
- TB43 zum Einpressen -Bohrung 45mm
- TH FIX werkzeuglose Montage mit Düse -Exzenter 52mm
- TB FIX werkzeuglose Montage mit Düse -Einstecktiefe 45mm
- Naht 0 für Überlappung von 19 mm
- Naht 9,5 für 9 mm Überlappung
- Naht 16 mm für einliegende Tür
Passt auf die Platten Typ 9000 Intermat Ecomat.

Schnellmontage-Topfscharnier Intermat 110°

● Automatikscharnier mit Aufklipstechnik
● 110° Öffnungswinkel
● Für Türstärken ab 15 mm
● Topfdurchmesser 35 mm
● Mit Schließautomatik
● Integrierte Auflagen- und Exzenter-Tiefenverstellung
● Höhenverstellung erfolgt über eine Montageplatte
● Scharniertopf/-arm Stahl vernickelt

---

weitere Info's:

• Kröpfung: 0,0 mm
• Topfart: zum Anschrauben
• Anschlagart: aufliegend
• Marke: Hettich

Schnellmontage-Topfscharnier Intermat 110°

● Automatikscharnier mit Aufklipstechnik
● 110° Öffnungswinkel
● Für Türstärken ab 15 mm
● Topfdurchmesser 35 mm
● Mit Schließautomatik
● Integrierte Auflagen- und Exzenter-Tiefenverstellung
● Höhenverstellung erfolgt über eine Montageplatte
● Scharniertopf/-arm Stahl vernickelt

---

weitere Info's:

• Kröpfung: 0,0 mm
• Topfart: zum Anschrauben
• Anschlagart: aufliegend
• Marke: Hettich

Technische Daten:
Gewicht: 0 g

Art.-Nummer: DVE4023149068058

Intermat 9943, Basis 12.5 mm, TH 42, zum Anschrauben Weitere technische Eigenschaften: Oberfläche: vernickelt Montageplatten bitte separat Merkmale Ausführung: Automatikscharnier mit Aufclipstechnik Kröpfung: 0,0 mm Anschlagsart: voll vorliegend min. Türstärke: 15 mm max. Türstärke: 25 mm Topf-Ø: 35 mm Öffnungswinkel: 110 ° Befestigungsart: TH 42 zum Anschrauben Marke: HETTICH Türstärke max.: 25 mm Material: Stahl Türstärke min.: 15 mm

48049 Topfscharnier K 0 Intermat zum Anschrauben Einheit: 1 Stück

Hettich Intermat 9943 B12,5 Th42 110grad-scharnier M. Automatik Zum Anschrauben, Basis 12,5 48049

- Intermat 110°-Scharnier - Mit Schließautomatik (Intermat 9943) - Qualitätseinstufung nach EN 15570, Level 3 - Öffnungswinkel 110° - Für Türdicke 15 - 25 mm - Anschlagart vorliegend (B 12.5) - TH - Bohrbild 52 x 5,5 mm - Topftiefe 11.6 mm - Montage zum Anschrauben - Integrierte Auflagenverstellung +2 mm / -2 mm - Integrierte Tiefenverstellung +2.5 mm / -1.5 mm - Höhenverstellung über Montageplatte - Stahl vernickelt Hettich Technical Assistant Konstruktion von Möbeln mit Scharnieren für vorliegende Türen Verstellmöglichkeiten bei Topfscharnieren Artikeldaten 2D/3D (DWG/DXF) Bohrbild 2D (DXF) Schnittzeichnung 2D (DXF) Hettich CAD

Intermat 9943 Kröpfung 0,0 mm TH 42 zum Anschrauben

Schnellmontage-Topfscharnier, 9943 Intermat 110° -Intermat 110°-Scharnier -Mit Schließautomatik (Intermat 9943) -Qualitätseinstufung nach EN 15570, Level 3 -Öffnungswinkel 110° -Für Türdicke 15 - 25 mm -Bohrbild TH 52 x 5,5 mm -Topftiefe 11.6 mm -Integrierte Auflagenverstellung +2 mm / -2 mm -Integrierte Tiefenverstellung +2.5 mm / -1.5 mm -Höhenverstellung über Montageplatte -Stahl vernickelt Lieferung: Ohne Abdeckkappen und Montageplatte.
