Hettich 9099660, 50 Stück(e)

Hettich Sensys 8687 B12,5 TH52 165° Scharnier – Basis 12,5 mm

Das hochwertige Scharnier der Marke Hettich aus der Serie Sensys, Modell 8687 (Order-Nr. 9099660) mit Basis 12,5 mm und EAN 4023149852848, ist ein Weitwinkelscharnier mit einem Öffnungswinkel von 165 ° – ideal für Möbel- und Einbaulösungen mit großem Öffnungswinkel.

Produkteigenschaften

• Öffnungswinkel: 165 ° – erleichtert den Zugriff bei Möbel- oder Einbauanwendungen.
• Basis 12,5 mm – für verdeckte Montage mit kleiner sichtbarer Fläche.
• TH-Bohrbild 52 × 5,5 mm – standardisiertes Bohrmaß für press- oder anschraubbare Montagemodule.
• Installation zum Anschrauben – keine Presszarge erforderlich.
• Ohne Selbstschließung / ohne „Silent“-Dämpfer – ideal wenn freier Öffnungslauf gewünscht ist.

Technische Daten

• Basismontage: 12,5 mm
• Öffnungswinkel: 165 °
• Bohrbild: TH 52 × 5,5 mm
• Türblattstärke: ca. 15–32 mm (je nach Ausführung)
• EAN: 4023149852848

Anwendung & Montage

Dieses Weitwinkelscharnier eignet sich besonders für Möbel- und Innenausbauprojekte, bei denen ein großer Öffnungswinkel von 165 ° gefordert wird – z. B. Schranktüren, Einbauelemente, Sonderanfertigungen. Die Basis-12,5-Ausführung sorgt für eine dezente, verdeckte Montage. Eine Anleitung zur Einstellung finden Sie in unserem Bereich FAQ & Hilfe.

Ihre Vorteile

• Großer Öffnungswinkel – verbessert Nutzbarkeit und Ergonomie.
• Standard-Bohrbilder – erleichtern Nachrüstung oder Austausch.

Empfohlene Kombinationen

• Hettich Sensys 8687 Basis 12,5 TH52 110° Scharnier – alternative Öffnungsvariante
• Hettich Sensys 8645i TH52 110° Scharnier mit integrierter Dämpfung – Komfortlösung
• Hettich Sensys Zubehör Montagehilfe – Bohrlehre, Einstellhilfe & Ersatzteile

Weitere passende Produkte finden Sie in der Kategorie Möbel-Beschläge & Scharniere auf beschlagswelt.de.

Hettich – Innovation und Qualität für professionelle Möbeltechnik.

Einleitung Topfscharnier Sensys 8687, 165°Eigenschaften - Sensys Weitwinkelscharnier, mit Null-Einsprung.- Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8687).- Qualitätseinstufung nach EN 15570, Level 3.- Öffnungswinkel 165°.- Für Türdicke 15 - 32 mm.- Bohrbild TH 52 x 5,5 mm.- Topftiefe 11.6 mm.- Integrierte Auflagenverstellung +2 mm / -2 mm.- Integrierte Tiefenverstellung +3 mm / -2 mm.- Höhenverstellung über Montageplatte.Anwendung - Für Push to open, für Holztüren. - Möbel.Lieferumfang - Ohne Abdeckkappen und Montageplatte. Technische Daten:

• Basis: Topfscharnier
• Ausführung: Null-Einsprungscharnier
• Montage: Zum Anschrauben
• Dämpfung: Ohne Dämpfung
• Anschlagart: Für vorliegende Türen
• Schließsystem: Ohne Schließautomatik
• Türeinstellung: 3-dimensional
• Türstärke min.: 15 mm
• Türstärke max.: 32 mm
• Durchmesser Topfbohrung: 35 mm
• Tiefe Topfbohrung: 11,6 mm
• Topfbezeichnung: TH 52
• Topfausführung: Im Sensys Design
• Öffnungswinkel: 165 °
• Winkelanschlag: 165 °
• Auflagenverstellung min.: -2 mm
• Auflagenverstellung max.: 2 mm
• Tiefenverstellung min.: -2 mm
• Tiefenverstellung max.: 3 mm
• Höhenverstellung: Über Montageplatte
• Basis (Topfüberstand): 12,5 mm
• Qualitätseinstufung: EN 15570, Level 3
• Oberfläche: Vernickelt
• Technik: Aufklipstechnik
• Werkstoff Scharnierarm: Stahl
• Werkstoff Scharniertopf: Stahl

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Basis: Topfscharnier
• Ausführung: Null-Einsprungscharnier
• Montage: Zum Anschrauben
• Dämpfung: Ohne Dämpfung
• Anschlagart: Für vorliegende Türen
• Schließsystem: Ohne Schließautomatik
• Türeinstellung: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Basis: Topfscharnier
  • Ausführung: Null-Einsprungscharnier
  • Montage: Zum Anschrauben
  • Dämpfung: Ohne Dämpfung
  • Anschlagart: Für vorliegende Türen
  • Schließsystem: Ohne Schließautomatik
  • Türeinstellung: 3-dimensional
  • Türstärke min.: 15 mm
  • Türstärke max.: 32 mm
  • Durchmesser Topfbohrung: 35 mm
  • Tiefe Topfbohrung: 11,6 mm
  • Topfbezeichnung: TH 52
  • Topfausführung: Im Sensys Design
  • Öffnungswinkel: 165 °
  • Winkelanschlag: 165 °
  • Auflagenverstellung min.: -2 mm
  • Auflagenverstellung max.: 2 mm
  • Tiefenverstellung min.: -2 mm
  • Tiefenverstellung max.: 3 mm
  • Höhenverstellung: Über Montageplatte
  • Basis (Topfüberstand): 12,5 mm
  • Qualitätseinstufung: EN 15570, Level 3
  • Oberfläche: Vernickelt
  • Technik: Aufklipstechnik
  • Werkstoff Scharnierarm: Stahl
  • Werkstoff Scharniertopf: Stahl


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• Null-Einsprungscharnier mit Aufklipstechnik
• Für Türstärken ab 15 mm bis 32 mm
• Topfdurchmesser 35 mm
• Topftiefe 11,6 mm
• Integrierte Auflagenverstellung ± 2 mm
• Integrierte Tiefenverstellung + 3/- 2 mm
• Höhenverstellung über Montageplatte ± 2 mm
• Öffnungswinkel durch optionales Zubehör reduzierbar

• Schließungsart: ohne Feder
• Oberfläche: vernickelt
• Kröpfung(mm): 0
• Ausführung: ohne Dämpfung
• Material: Stahl
• Verwendung: Null-Einsprungscharnier
• Anschlagart: Eckanschlag
• Type: Sensys 8687
• Montageart: zum Anschrauben
• Öffnungswinkel(°): 165
• Werksnummer: 9099660
• Bohrbild: HETTICH TH52
• Marke: Hettich
• Inhaltsangabe (ST):1

Menge pro Packung:

50 Stück(e)

Produktdetails:

• Weitwinkelscharnier zum Anschrauben
• mit Null-Einsprung
• ohne Schließautomatik
• vorliegend
• Öffnungswinkel: 165 Grad
• für Türdicke 15- 32mm
• Bohrbild TH 52x5,5mm
• integrierte Dämpfung für sanftes Schließen
• Höhenverstellung über Montageplatte

Lieferumfang:

• Hettich Sensys 8687 Weitwinkelscharnier 165 Grad ohne integrierter Dämpfung vorliegend 9099660

Details :

Automatikscharnier mit Clipstechnik und integrierter Dämpfung.
Qualitative Einstufung nach EN 15570, Stufe 3.
Für Türstärken von 15 bis 32 mm
Durchmesser des Gehäuses 35 mm
Tiefe des Gehäuses 11,6 mm
Integrierte Einstellung der Überlappung ± 2 mm / - 2 mm
Integrierte Tiefeneinstellung +3 mm / - 2 mm
Höhenverstellung durch Montageplatte
Öffnungswinkel kann durch optionales Zubehör verringert werden.
Scharnier mit Nullrückzug
Material des Scharnierarms: vernickelter Stahl
Material des Scharniertopfes: vernickelter Stahl

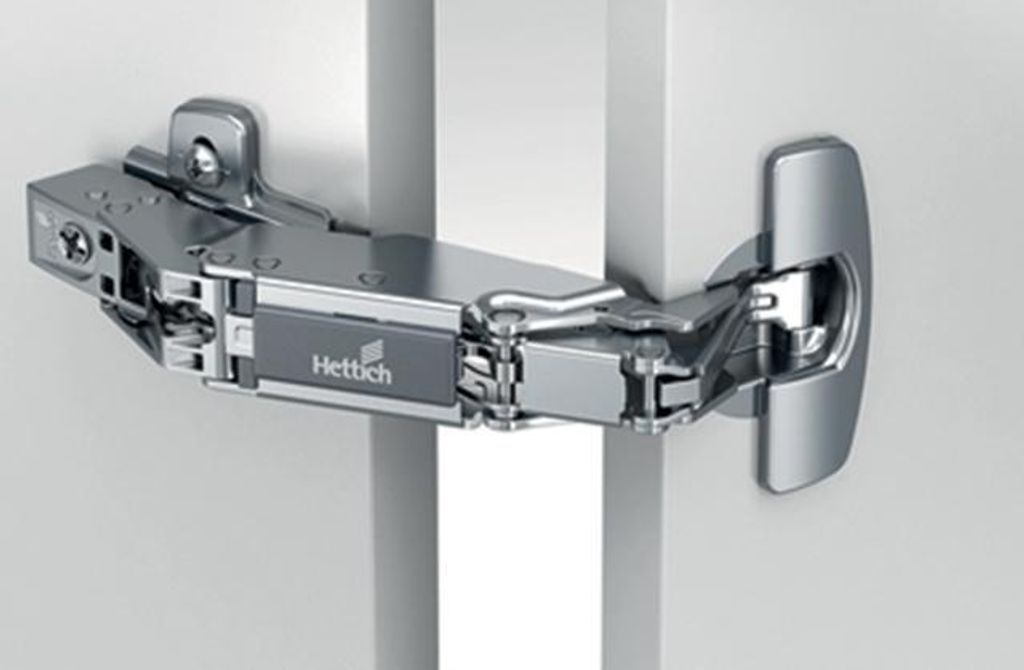

Topfscharnier,9099660,165vernickelt Einheit: 1 Stück

- Sensys Weitwinkelscharnier, mit Null-Einsprung - Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8687) - Qualitätseinstufung nach EN 15570, Level 3 - Öffnungswinkel 165° - Für Türdicke 15-32 mm - Anschlagart vorliegend (B 12.5 mm) - TH - Bohrbild 52 x 5,5 mm - Topftiefe 11.6 mm - Montage zum Anschrauben (TH 52) - Integrierte Auflagenverstellung +2 mm / -2 mm - Integrierte Tiefenverstellung +3 mm / -2 mm - Höhenverstellung über Montageplatte - Stahl / Zinkdruckguss vernickelt Gewichtsberechnung / Scharnieranzahl je Tür Hettich Technical Assistant Auflagen- / Tiefenverstellung Toleranzen Bohrbild Artikeldaten 2D/3D (DWG/DXF) Bohrbild 2D (DXF) Schnittzeichnung 2D (DXF) Hettich CAD Blätterkatalog

Topfscharnier Sensys 8687, 165° -Sensys Weitwinkelscharnier, mit Null-Einsprung -Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8687) -Qualitätseinstufung nach EN 15570, Level 3 -Öffnungswinkel 165° -Für Türdicke 15 - 32 mm -Bohrbild TH 52 x 5,5 mm -Topftiefe 11.6 mm -Integrierte Auflagenverstellung +2 mm / -2 mm -Integrierte Tiefenverstellung +3 mm / -2 mm -Höhenverstellung über Montageplatte Lieferung: Ohne Abdeckkappen und Montageplatte.
