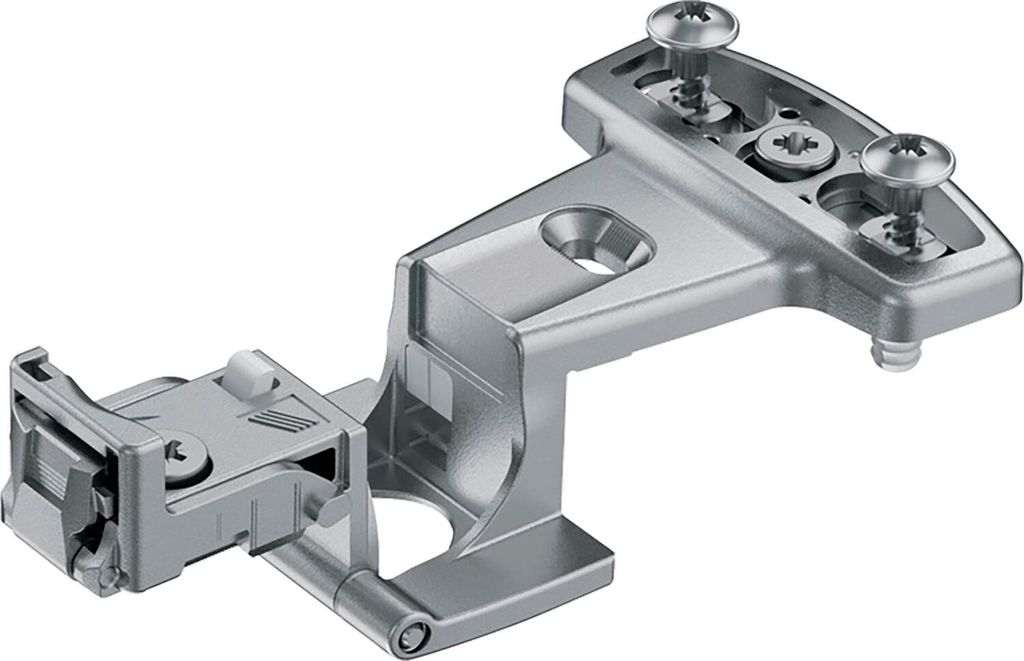

Hettich 45047, 50 Stück(e)

Einleitung Das Hettich Eingelenk-Topfscharnier Selekta Pro 2000 ist ein robustes Scharnier für Möbel mit einem Öffnungswinkel von 230°.Eigenschaften - Eingelenk-Topfscharnier mit Clip-On-Technologie und sichtbarem Rollenlager - Qualitätsklassifizierung nach EN 15570, Level 3 - Separate Montage von Topf und Grundscharnier - Clip-On Schnellmontagesystem - Integrierte exzentrische Stütz- und Höhenverstellung - Mit Spreizhülsen und Verzahnung - Aus Zink-Druckguss gefertigt - Scharniertöpfe sind nicht enthaltenAnwendung - Einsatz im Möbelbau - Verwendung bei Möbeltüren mit großer Öffnungsweite - Geeignet für Schranktüren mit 270° Öffnungswinkel Technische Daten:

• Aufbauhöhe: 10 mm
• Auflage: 12 mm
• Auflage max.: 12 mm
• Auflage min.: 10 mm
• Auflageeinstellung max.: -2 mm
• Auflageneinstellung min.: -2 mm
• Ergänzung: Mit Zuhaltung
• Höheneinstellung max.: -2 mm
• Höheneinstellung min.: 2 mm
• Modellbezeichnung: Grundscharnier Selekta Pro 2000, 230°
• Oberfläche: Vernickelt
• Qualitätseinstufung: EN 15570, Level 2
• Rollenlänge: 39 mm
• Scharnierbasis: 16 mm
• Seitenwandstärke max.: 25 mm
• Seitenwandstärke min.: 16 mm
• Topfdurchmesser: 35 mm
• Topftiefe: 13 mm
• Türstärke max.: 25 mm
• Türstärke min.: 15 mm
• Öffnungswinkel: 270 °
• Basis: Eingelenk-Topfscharnier
• Ausführung: Für Büro-, Organisations- und Objektmöbel, für System 32, mit sichtbarer Rolle
• Türeinsprung: 9 mm
• Türeinstellung: 2-dimensional
• Türart: Für vorliegende Holztüren
• Befestigung Scharniertopf: Zum Anschrauben, zum Einpressen
• Befestigung Scharnierarm: Spreizmuffen/Schrauben Durchmesser 5 x 11 mm
• Montageart: Schnellmontage
• Werkstoff: Zinkdruckguss
• Technik: Aufklipstechnik

Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Aufbauhöhe: 10 mm
• Auflage: 12 mm
• Auflage max.: 12 mm
• Auflage min.: 10 mm
• Auflageeinstellung max.: -2 mm
• Auflageneinstellung min.: -2 mm
• Ergänzung: Mit Zuhaltung
• Höheneinstellung max.: -2 mm
• Höheneinstellung min.: 2 mm
• Modellbezeichnung: Grundscharnier Selekta Pro 2000, 230°
• Oberfläche: Vernickelt
• Qualitätseinstufung: EN 15570, Level 2
• Rollenlänge: 39 mm
• Scharnierbasis: 16 mm
• Seitenwandstärke max.: 25 mm
• Seitenwandstärke min.: 16 mm
• Topfdurchmesser: 35 mm
• Topftiefe: 13 mm
• Türstärke max.: 25 mm
• Türstärke min.: 15 mm
• Öffnungswinkel: 270 °
• Basis: Eingelenk-Topfscharnier
• Ausführung: Für Büro-, Organisations- und Objektmöbel, für System 32, mit sichtbarer Rolle
• Türeinsprung: 9 mm
• Türeinstellung: 2-dimensional
• Türart: Für vorliegende Holztüren
• Befestigung Scharniertopf: Zum Anschrauben, zum Einpressen
• Befestigung Scharnierarm: Spreizmuffen/Schrauben Durchmesser 5 x 11 mm
• Montageart: Schnellmontage
• Werkstoff: Zinkdruckguss
• Technik: Aufklipstechnik

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Beschreibung:

Das Hettich Eckscharnier Selekta Pro 2000 macht Ihre Möbel funktional und langlebig. Mit einem Öffnungswinkel von 270° erhalten Sie maximale Flexibilität beim Öffnen Ihrer Schränke. Die 12 mm Auflage sorgt für stabilen Halt, die Zuhaltung fixiert Türen sicher. Ob Küche, Wohnzimmer oder Büro – das Möbelscharnier passt perfekt in moderne Möbelkonzepte. Einfache Montage und robuste Verarbeitung machen es zu einer idealen Wahl für Ihr Zuhause.

Information zum Produkt:

• Marke: Hettich
• Modell: Selekta Pro 2000
• Öffnungswinkel: 270°
• Türauflage: 12 mm
• Mit Zuhaltung für sicheren Halt
• Robuste Ausführung
• Für Schränke und Möbel geeignet

Maße und Details:

• EAN: 4023149407680
• Serie: Selekta Pro 2000
• Scharnier-Typ: Eckscharnier
• Öffnungswinkel: 270°
• Auflage: 12 mm
• Topfscharnier-Bauweise
• Mit Zuhaltung
• Einsatzbereich: Möbelbau
• Montage: einfach

Zusammenfassung:

Mit diesem Hettich Scharnier entscheiden Sie sich für Qualität und Komfort. 270° Öffnung und sichere Zuhaltung bieten optimale Handhabung. Ideal für langlebige Möbel.

• Eingelenk-Topfscharnier mit Aufklipstechnik
• Mit sichtbarer Rolle
• Lochreihe 32 mm
• Langloch für die 3. Schraube - Höhenverstellung
• Mit Zuhaltung
• Topfdurchmesser 35 mm, Türauflage 12 mm, Rollendurchmesser 5,4 mm, Rollenlänge 39 mm
• Getrennte Montage von Topf- und Seitenteil
• Seitenteil mit Spreizdübellasche und vormontierten Linsenkopf-Schrauben
• Tür-Schnellmontage durch Aufklipsen, ohne Werkzeug
• Hohe Sicherheit gegen unbeabsichtigtes Lösen: Die Verriegelung kann nur mit einem Schlitzschraubendreher gelöst werden.
• Kein Türeinsprung ab 180° Öffnungswinkel, dadurch freier Innenraum für Auszüge
• Exzenter-Auflagenverstellung - 2 mm
• Exzenter-Höhenverstellung ± 2 mm

Hinweis:
Passende Scharniertöpfe: TB32; TH32; TX32; TB33; TH33; TX33
Die Abdeckkappe und der Scharniertopf sind separat zu .

• Type: Selekta Pro 2000
• Material: Präzisions-Zinkdruckguss
• Anschlagart: Rolle bündig
• Seitenwandstärke(mm): 16
• Türstärke(mm): 19
• Werksnummer: 45047
• Oberfläche: vernickelt
• Verwendung: Korpusbauweise
• Öffnungswinkel(°): 270
• Türauflage(mm): 12
• Produktart: Scharnier
• Marke: Hettich
• Inhaltsangabe (ST):1

Menge pro Packung:

50 Stück(e)

- Eingelenkscharnier mit Aufklipstechnik und sichtbarer Rolle - Qualitätseinstufung nach EN 15570, Level 3 - Für Büro-, Organisations- und Objektmöbel - Getrennte Montage von Topf und Grundscharnier - Aufklipsschnellmontage - Rollenlänge 39 mm, Rollendurchmesser siehe Zeichnung unten - Topfdurchmesser 35 mm - Topftiefe 13 mm - Integrierte Exzenter-Auflagenverstellung - 2 mm - Integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm - Zinkdruckguss vernickelt Hettich Technical Assistant Artikeldaten 2D/3D (DWG/DXF) Hettich CAD Blätterkatalog

Eingelenk-Topfscharnier,45047,ZDG vern. Einheit: 1 Stück

Hettich Sel-pro Ex.s16/t19 Lr32 Mz 45047

Grundscharnier Selekta Pro 2000, 230° -Eingelenkscharnier mit Aufklipstechnik und sichtbarer Rolle -Qualitätseinstufung nach EN 15570, Level 3 -Für Büro-, Organisations- und Objektmöbel -Getrennte Montage von Topf und Grundscharnier -Aufklipsschnellmontage -Rollenlänge 39 mm -Topfdurchmesser 35 mm -Topftiefe 13 mm -Türdicke 19 mm -Integrierte Exzenter-Auflagenverstellung - 2 mm -Integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm -Mit Spreizmuffen -Mit Zuhaltung -Zinkdruckguss Lieferung nur vom Grundscharnier ohne Topf
