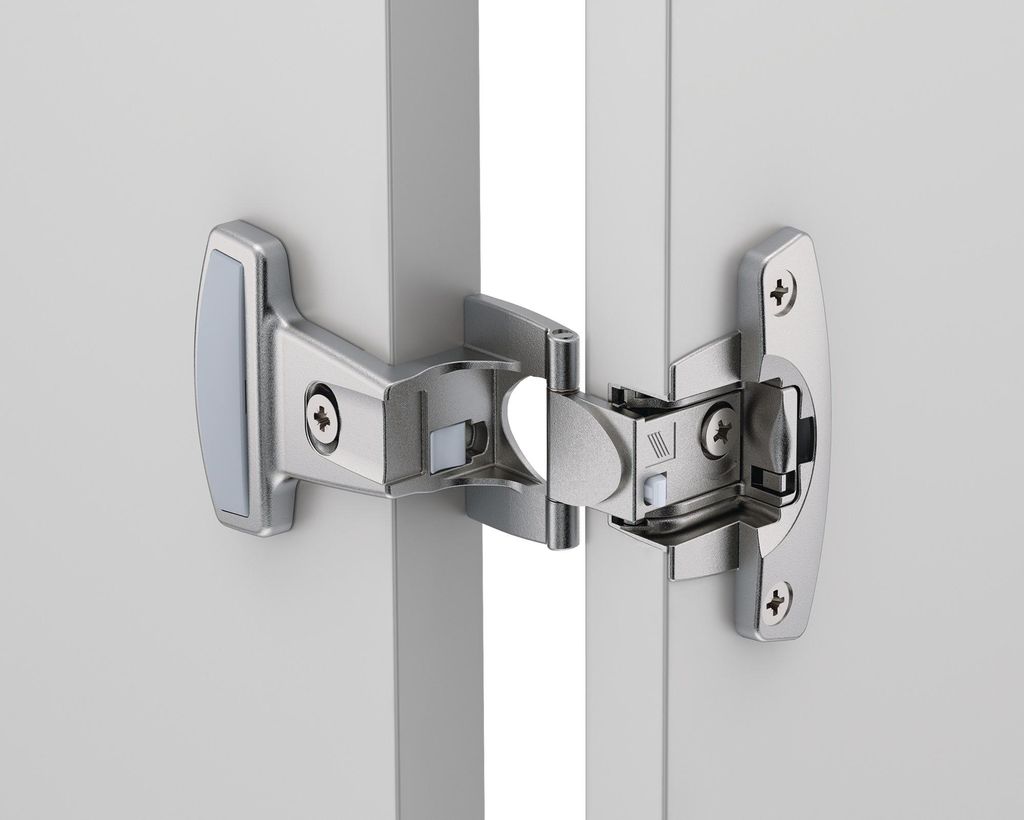

Hettich Grundscharnier Selekta Pro 2000 vorliegend,halb vorliegend Auflage 16mm vern. - 45045

Einleitung Grundscharnier Selekta Pro 2000, 230°Eigenschaften - Eingelenkscharnier mit Aufklipstechnik und sichtbarer Rolle- Qualitätseinstufung nach EN 15570, Level 3- Für Büro-, Organisations- und Objektmöbel- Getrennte Montage von Topf und Grundscharnier- Aufklipsschnellmontage- Rollenlänge 39 mm- Topfdurchmesser 35 mm- Topftiefe 13 mm- Türdicke 19 mm- Integrierte Exzenter-Auflagenverstellung - 2 mm- Integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm- Mit Spreizmuffen- Mit Zuhaltung- ZinkdruckgussAnwendung - MöbelLieferumfang - Es wird ausschließlich das Grundscharnier geliefert. - Scharniertöpfe sind nicht im Lieferumfang enthalten. Technische Daten:

• Aufbauhöhe: 10 mm
• Auflage: 16 mm
• Auflage max.: 16 mm
• Auflage min.: 14 mm
• Auflageeinstellung max.: -2 mm
• Auflageneinstellung min.: -2 mm
• Ergänzung: Mit Zuhaltung
• Höheneinstellung max.: -2 mm
• Höheneinstellung min.: 2 mm
• Modellbezeichnung: Grundscharnier Selekta Pro 2000, 230°
• Oberfläche: Vernickelt
• Qualitätseinstufung: EN 15570, Level 2
• Rollenlänge: 39 mm
• Scharnierbasis: 19 mm
• Seitenwandstärke max.: 25 mm
• Seitenwandstärke min.: 19 mm
• Topfdurchmesser: 35 mm
• Topftiefe: 13 mm
• Türstärke max.: 25 mm
• Türstärke min.: 15 mm
• Öffnungswinkel: 270 °
• Basis: Eingelenk-Topfscharnier
• Ausführung: Für Büro-, Organisations- und Objektmöbel, für System 32, mit sichtbarer Rolle
• Türeinsprung: 6 mm
• Türeinstellung: 2-dimensional
• Türart: Für vorliegende Holztüren
• Befestigung Scharniertopf: Zum Einpressen, zum Anschrauben
• Befestigung Scharnierarm: Spreizmuffen/Schrauben Durchmesser 5 x 11 mm
• Montageart: Schnellmontage
• Werkstoff: Zinkdruckguss
• Technik: Aufklipstechnik

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• Eingelenk-Topfscharnier mit Aufklipstechnik
• Lochreihe 32 mm
• Mit und ohne Zuhaltung
• Langloch für die 3. Schraube - Höhenverstellung
• Topfdurchmesser 35 mm
• Getrennte Montage von Topf- und Seitenteil
• Seitenteil mit Spreizdübellasche und vormontierten Linsenkopf-Schrauben
• Tür-Schnellmontage durch Aufklipsen, ohne Werkzeug
• Hohe Sicherheit gegen unbeabsichtigtes Lösen: Die Verriegelung kann nur mit einem Schlitzschraubendreher gelöst werden.
• Exzenter-Auflagenverstellung - 2 mm
• Exzenter-Höhenverstellung ±2 mm

• Eingelenk-Topfscharnier mit Aufklipstechnik
• Lochreihe 32 mm mit Zuhaltung
• Langloch für die 3. Schraube - Höhenverstellung
• Topfdurchmesser 35 mm
• Getrennte Montage von Topf- und Seitenteil
• Seitenteil mit Spreizdübellasche und vormontierten Linsenkopf-Schrauben
• Tür-Schnellmontage durch Aufklipsen, ohne Werkzeug
• Hohe Sicherheit gegen unbeabsichtigtes Lösen: Die Verriegelung kann nur mit einem Schlitzschraubendreher gelöst werden.
• Exzenter-Auflagenverstellung - 2 mm
• Exzenter-Höhenverstellung ±2 mm

Hinweis:
Passende Scharniertöpfe: TX32; TX33; TB32; TB33
Die Abdeckkappe und der Scharniertopf sind separat zu .

• Öffnungswinkel(°): 270
• Türstärke(mm): 19
• Material: Präzisions-Zinkdruckguss
• Verwendung: Korpusbauweise
• Seitenwandstärke(mm): 19
• Oberfläche: vernickelt
• Türauflage(mm): 16
• Anschlagart: Rolle bündig
• Type: Selekta Pro 2000
• Werksnummer: 45045
• Produktart: Scharnier
• Ausführung: mit Zuhaltung
• Marke: Hettich
• Inhaltsangabe (ST): 1

• Eingelenkscharnier mit Aufklipstechnik und sichtbarer Rolle
• Qualitätseinstufung nach EN 15570
• für Büro-
• Organisations- und Objektmöbel
• getrennte Montage von Topf und Grundscharnier
• Aufklipsschnellmontage
• Rollenlänge 39 mm
• Topfdurchmesser 35 mm
• Topftiefe 13 mm
• integrierte Exzenter-Auflagenverstellung - 2 mm
• integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm
• Zinkdruckguss vernickelt

Weitere technische Eigenschaften:

• Oberfläche: vernickelt

Eingelenkscharnier mit Aufklipstechnik und sichtbarer Rolle Qualittseinstufung nach EN15570 fr Bro- Organisations- und Objektmbel getrennte Montage von Topf und Grundscharnier Aufklipsschnellmontage Rollenlnge 39mm Topfdurchmesser 35mm Topftiefe 13mm integrierte Exzenter-Auflagenverstellung -2mm integrierte Exzenter-Hhenverstellung +2mm/-2mm Zinkdruckguss vernickelt

Lieferung erfolgt ohne Scharniertopf. Dieser muss separat bestellt werden (Art.-Nr. 8000611036 / 8000611037 / 8000611038 / 8000611039)
Lieferung erfolgt ohne Abeckkappe. Diese muss separat bestellt werden (Art.-Nr. 8000608410)

Eingelenkscharnier mit Aufklipstechnik und sichtbarer Rolle Qualitätseinstufung nach EN 15570 für Büro· Organisationsund Objektmöbel getrennte Montage von Topf und Grundscharnier Aufklipsschnellmontage Rollenlänge 39 mm Topfdurchmesser 35 mm Topftiefe 13 mm integrierte Exzenter-Auflagenverstellung - 2 mm integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm Zinkdruckguss vernickelt Merkmale Ausführung: vorliegend, halb vorliegend Oberfläche: vernickelt Montageart: mit Spreizmuffen Öffnungswinkel: 270 ° Auflage: 16 mm Marke: HETTICH

Eingelenkscharnier mit Aufklipstechnik und sichtbarer Rolle · Qualitätseinstufung nach EN 15570 · für Büro- · Organisations- und Objektmöbel · getrennte Montage von Topf und Grundscharnier · Aufklipsschnellmontage · Rollenlänge 39 mm · Topfdurchmesser 35 mm · Topftiefe 13 mm · integrierte Exzenter-Auflagenverstellung - 2 mm · integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm · Zinkdruckguss vernickelt

Eingelenk-Topfscharnier,45045,ZDG vern. Einheit: 1 Stück

Hettich Sel-pro Ex S19/a16 Lr32 Mz 45045

Selekta Pro 2000 270 ° vorliegend, halb vorliegend Auflage 16 mm vernickelt
