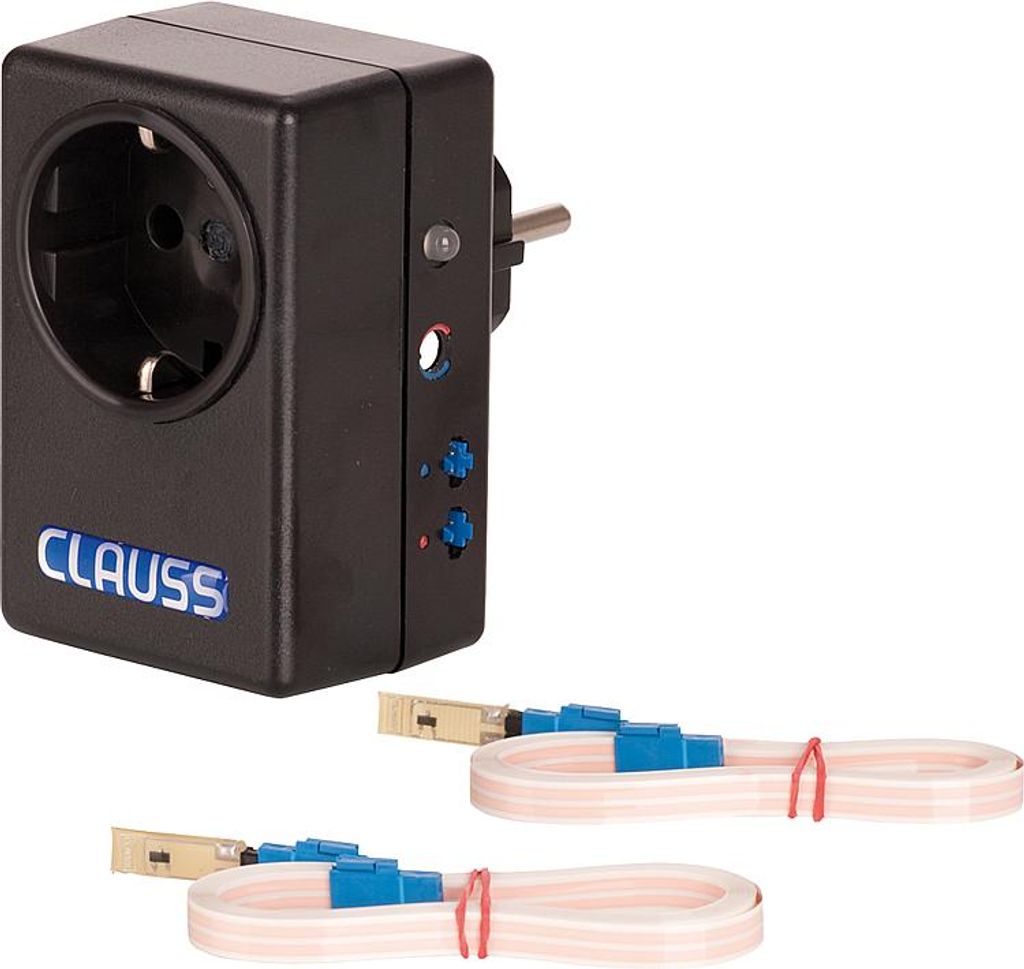

Circon Elektronischer Brauchwasser-Zirkulationscontroller

Circon elektronischer Zirkulationscontroller

• Netzspannung AC 230 V 50 Hz
• Eigener Leistungsverbrauch 0,35 VA
• Abmessungen (L x B x H) 86 mm x 56 mm x 45 mm
• inkl. 2 Temperaturfühler, Kabelbinder und Einbauanleitung

CIRCON ist ein mittels Mikrocontroller gesteuertes und nach modernen Prinzipien der unscharfen Logik und der künstlichen Intelligenz programmiertes Vorschaltgerät für die Warmwasser-Zirkulationspumpe, das die mit Energieverlust verbundenen Zirkulationszeiten auf ein sinnvolles Mindestmaß beschränkt.

Über das zeitliche Temperaturprofil der Rohrleitungen werden alle Informationen gewonnen, um die Pumpe nach Bedarf oder nach Gewohnheit zu starten.

Im Ruhezustand bleibt die Zirkulation ausgeschaltet.
CIRCON schaltet Ihre Zirkulationspumpe nur nach Bedarf in zwei sich überlagernden Betriebsarten ein:
1) Bei zufälliger Anforderung,
Jeder beliebige Warmwasserhahn im Haus kann also die Pumpe einschalten, weshalb wir vom "Wasserhahn als Fernbedienung" sprechen.
Trotz inzwischen wieder geschlossenen Ventils steht nach kurzer Zeit warmes Wasser bereit, weil es nun von der Zirkulationspumpe eine bestimmte Zeit lang im Kreis gepumpt wird.

2) Vorausschauende Zirkulation:
Werden regelmäßige tägliche Verbrauchsgewohnheiten erkannt, so startet CIRCON fortan automatisch im Voraus, so dass keine unnötigen Wartezeiten mehr auftreten. CIRCON „lernt" also ständig mit und gleicht die vorausschauenden Laufzeiten ständig mit tatsächlichen Zapfzeiten ab.

Weichen die Gewohnheiten an Wochenenden deutlich ab, so wird dies vom Gerät automatisch erkannt. In diesen Zeiten werden vorausschauende Pumpenläufe blockiert.
Bei längerer Abwesenheit, z.B. Urlaub, werden Pumpenläufe bis auf gelegentliche Spülläufe völlig unterbunden, bis sich der erste Bewohner durch eine Wasserentnahme erstmals „zurück meldet".

Eine integrierte Legionellen-Überwachung sorgt für regelmäßige Spülung des Rohrsystems bei maximalen Boiler-Temperaturen und vermeidet dadurch die Vermehrung von Legionellen und anderen Mikroorganismen.
Eine mehrfarbige LED-Anzeige gibt Aufschluss über den Betriebszustand des Gerätes und die Statistik der Einschaltzeiten der Pumpe.

Anbringen und Verbinden der Temperatursensoren: Die kissenförmig abgerundete Sensorfläche ist die Kontaktfläche zum Rohr (Fig. 2, Pos. 6). Zur Befestigung am Rohr dienen die mitgelieferten breiten Kabelbinder, die den Sensor in dessen Mitte umschlingen und gut festzuzurren sind (Fig. 3). Bei Bedarf können diese Kabelbinder auch geöffnet und neu verwendet werden. Der blaue Steckverbinder wird vom Kabelbinder nicht erfasst. Bitte unbedingt beachten: – Sensoren nur mit den zugehörigen breiten Kabelbindern befestigen! Keine schmaleren Kabelbinder verwenden! – Sensoren mit höchster Sorgfalt befestigen. Ein ungenügender Wärmekontakt zum Rohr könnte sonst die Funktion des Gerätes insgesamt in Frage stellen. Die Anschlussleitungen werden in Richtung Grundgerät entlang von Rohren oder der Pumpenanschlussleitung so verlegt, dass ein Hängenbleiben oder Stolpern von Personen ausgeschlossen ist. Hierzu mitgelieferte dünne Kabelbinder nur mäßig festzurren, um Kabel nicht einzuschnüren.

Wartung: Das Gerät ist völlig wartungsfrei. Zur Reinigung bitte ein trockenes Reinigungstuch verwenden. Die Verwendung von Lösungsmitteln oder scharfkantigen Werkzeugen ist unzulässig.
