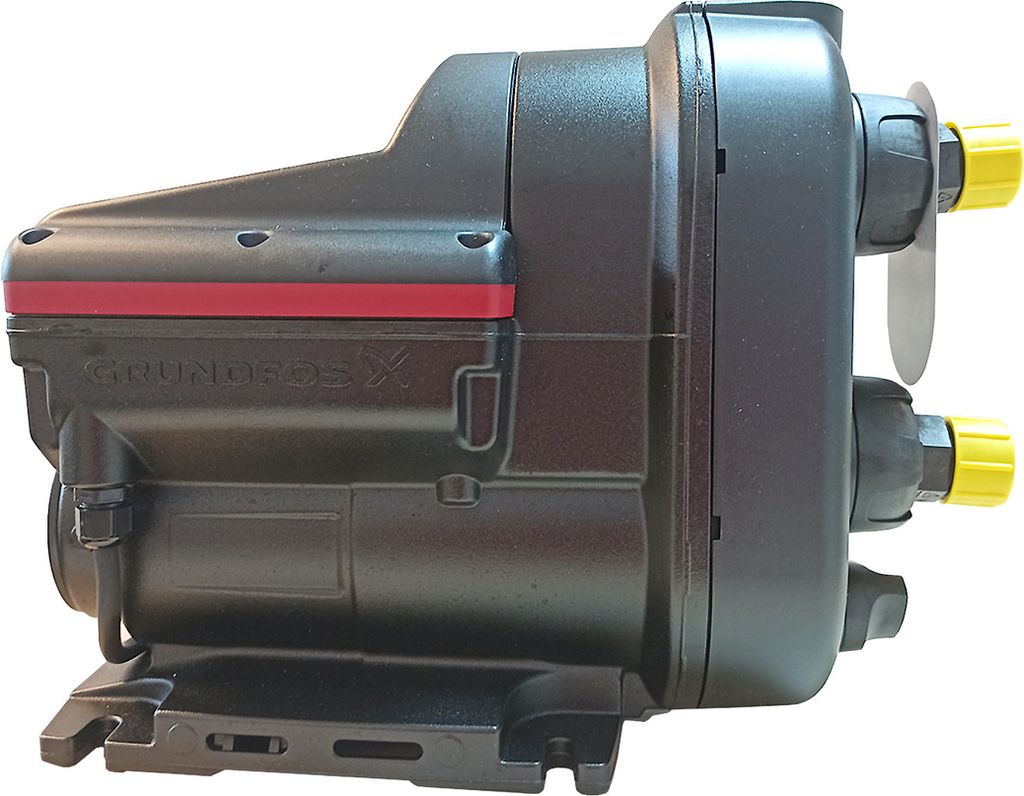

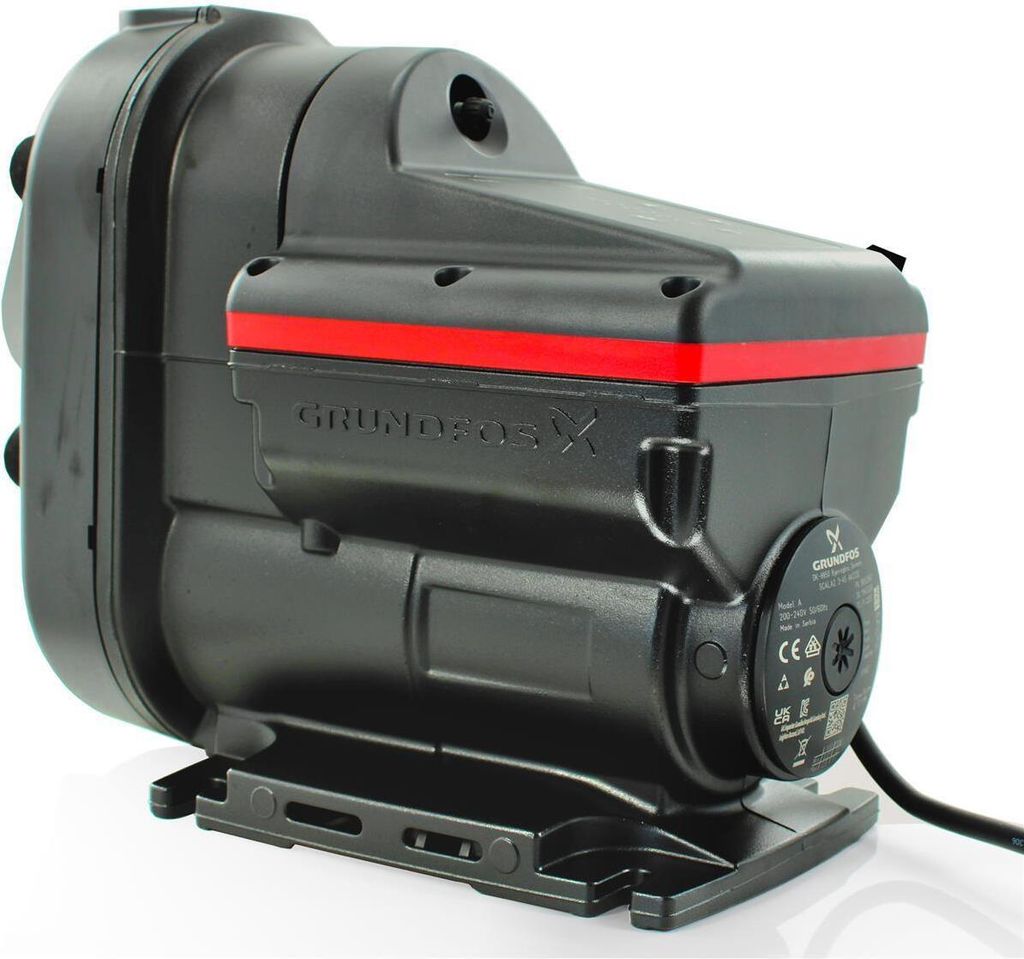

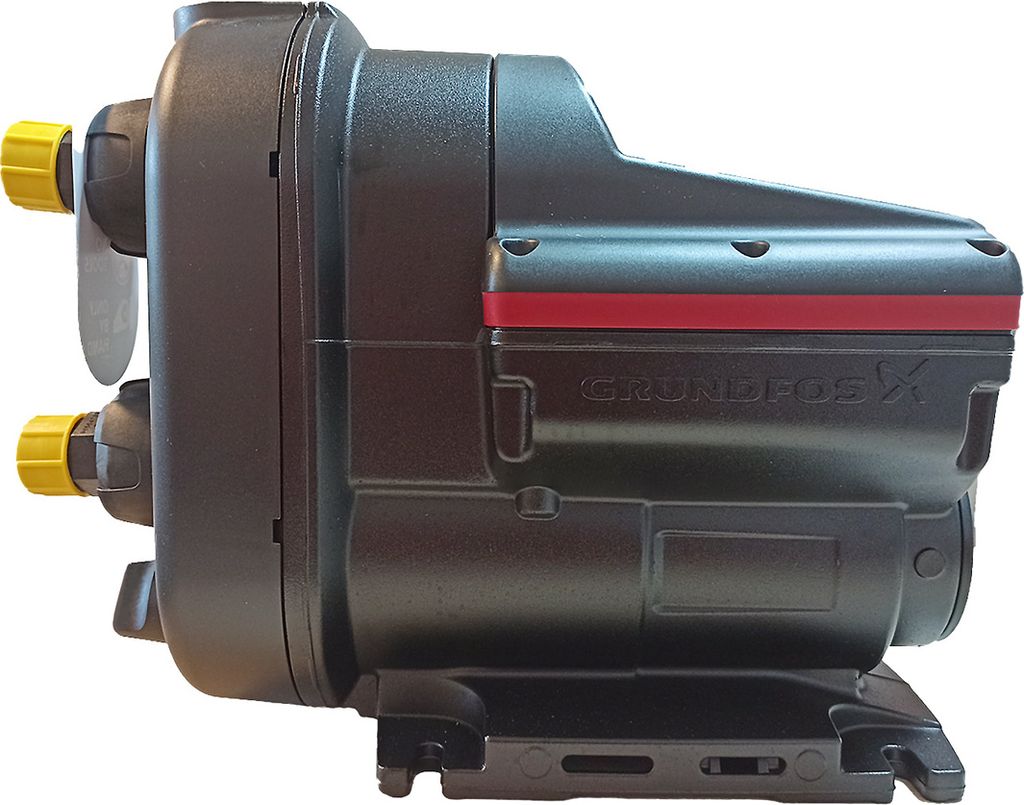

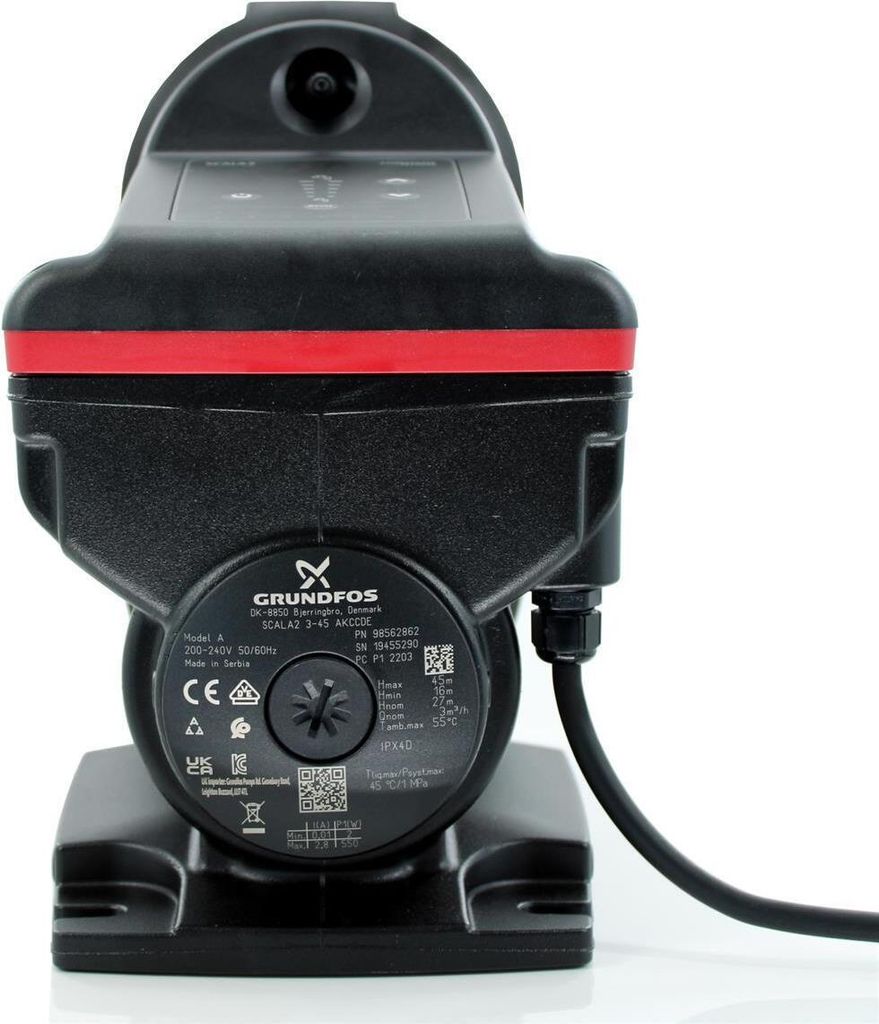

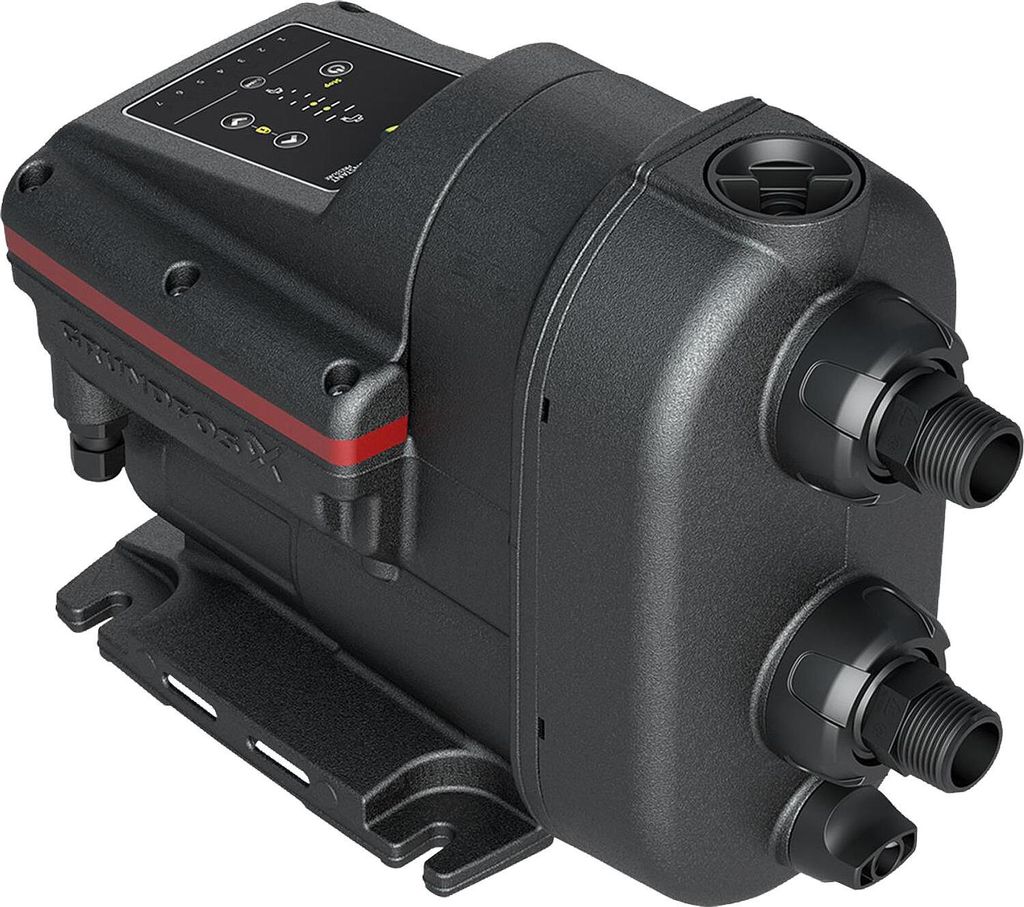

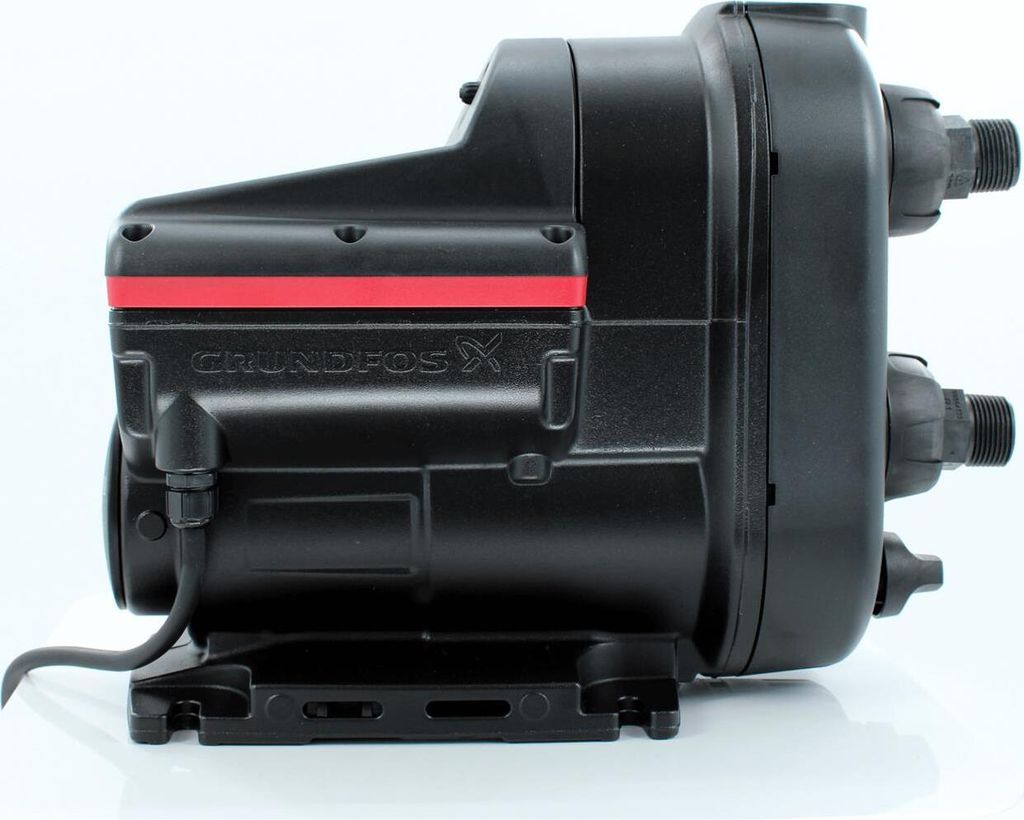

Grundfos Hauswasserwerk SCALA2 3-45 230V 50Hz Wasserversorgung Wasserwerk

- Kreiselpumpe. - Saug- und Druckanschluss: DN 25 (1-). - Spannung: 230 V, 50 Hz. - Medientemeratur max: 45° C. - Ansaughöhe: 8,0 m. - Mit Anschlusskabel 1,5 m und Schuko-Stecker Details :

• Grundfos SCALA2 ist eine komplette, selbstansaugende Lösung zur Druckerhöhung von Wasser in Hausinstallationen. SCALA2 verfügt über einen integrierten Frequenzumrichter, der einen konstanten Druck an den Wasserhähnen aufrechterhält und die Leistung des Boosters an den wechselnden Bedarf anpasst.
• Das SCALA2 Booster-System kann in drei einfachen Schritten installiert werden:
• 1. Schließen Sie die Schläuche an. 2. Starten Sie die Pumpe. 3. Schließen Sie die Pumpe an ... und sie läuft an.
• eine intelligente Steuereinheit,
• einen integrierten Geschwindigkeitsregler,
• einen integrierten Tank,
• integrierte Sensoren,
• integrierte Rückschlagventile.
• Da er selbstansaugend ist, kann der SCALA2 Booster Wasser auf ein Niveau unterhalb seiner Ansaughöhe pumpen. Sobald es installiert und gefüllt ist, kann es Wasser aus einer Tiefe von 8 m in weniger als 5 Minuten anheben (Höhe 0). Dies erleichtert die Installation und den Betrieb im Falle einer unerwarteten Entschärfung.
• Bei Trockenlauf, Wassermangel, überhöhter Temperatur, blockierter Welle, z. B. durch Festfressen oder Überlastung, schaltet sich der Booster automatisch ab, um seinen Motor zu schützen.
• SCALA2 verfügt über eine automatische Rücksetzfunktion. Im Falle eines Trockenlaufs oder eines ähnlichen Alarms schaltet es sich ab. Der Neustart wird achtmal alle fünf Minuten versucht. Anschließend wird alle 24 Stunden ein weiterer Neustartversuch unternommen. Die Funktion des automatischen Neustarts kann deaktiviert werden.
• Dank seines hydraulischen Designs, des Permanentmagnetmotors und der Kühlung durch die gepumpte Flüssigkeit ist das Gebläse mit 47 dB(A) bei entsprechender Nutzung extrem leise und somit ideal für den Einsatz im Innen- und Außenbereich. Der maximale Geräuschpegel bei Volllast beträgt 53 dB(A).
• SCALA2 erfordert keine besondere Wartung. Es wird jedoch empfohlen, das Gerät sauber zu halten, die Rückschlagventile zu überprüfen und die Lüftungsöffnungen regelmäßig zu entstauben.

Merkmale:

• FLÜSSIGKEIT:
• Gepumpte Flüssigkeit: : Wasser.
• Temperaturbereich der Flüssigkeit: : 0 .. 45 °C
• Ausgewählte Flüssigkeitstemperatur: : 20 °C
• Dichte: : 998.2 kg/m³
• TECHNIK:
• Nenndurchfluss:: 3 m³/h
• Nenndruck:: 27 m
• Primärdichtung:: CARBON/CERAMIC
• en::VDE,MORO,UKCA,KC,AAA
• en für Trinkwasser:: WRAS,ACS
• Kurventoleranz:: ISO9906:2012 3B
• MATERIALIEN:
• Pumpengehäuse:: Verbundwerkstoff
• Pumpe:: NORYL FE1630PW PPE+PS-GS30
• Laufrad:: Verbundwerkstoff
• : NORYL FE1630PW PPE+PS-GS30
• INSTALLATION:
• Bereich der Umgebungstemperatur:: 0 .. 55 °C.
• Maximaler Betriebsdruck:: 10 bar
• Maximal zulässiger Eingangsdruck: : 6 bar
• Art des Eingangsanschlusses:: R
• Art des Auslassanschlusses: : R
• Durchmesser des Sauganschlusses:: 1 inch
• Durchmesser des Druckanschlusses:: 1 inch
• Nenndruck für den Anschluss: : PN 10
• ELEKTRISCHE DATEN:
• Leistungsaufnahme - P1: : 550 W
• Nennleistung - P2: : 0.45 kW
• Netzfrequenz: : 50 / 60 Hz
• Nennspannung:: 1 x 200-240 V
• Nennstrom:: 2.8 A
• Schutzart (IEC 34-5): : IPX4D
• Isolationsklasse (IEC 85): : F
• Länge des Kabels:: 2 m
• Netzstecker:: Typ E/F (CEE7/7)
• Netzstecker:: Schuko-Stecker

Eigenschaften: SCALA2 3-45 AKCCDE 10bar 1x230V 2m Kabel Grundfos SCALA2 ist ein kompaktes selbstansaugendes (max. 8 m)Hauswasserwerk mit flüsterleisem wassergekühlten Permanentmagnetmotor und komfortabler Konstantdruckregelung. Durch die Komfortregelung stellt sich ein konstanter Druck an der Zapfstelle ein, unabhängig von schwankendem Vordruck oder Abnahme. Dank neuster effizienter Motortechnologie benötigt die SCALA2 nur die Hälfte der elektrischen Leistungsaufnahme (max. 550 W) eines typischen Hauswasserwerks bei gleicher hydraulischer Leistung (in Liter pro Minute). Auch die Stand-by Leistungsaufnahme ist mit nur 2 W deutlich geringer als bei vergleichbaren Hauswasserwerken. Durch den wassergekühlten lüfterlosen Motor arbeitet die SCALA2 mit nur flüsterleisen 47 dB(A), welches dem Geräuschniveau einer modernen Geschirrspülmaschine entspricht. Das SCALA2 Hauswasserwerk lässt sich, dank hoher Schutzklasse IPX4D (geschützt gegen Sprühwasser), auch für die direkte frostfreie Außenaufstellung verwenden. Um den Anschluss der Druck- und Saugleitung zu vereinfachen, ist die SCALA2 mit 5 Grad schwenkbaren Anschlüssen ausgestattet. Der Befüllstutzen und der Entleerungstopfen lassen sich ebenso ohne Werkzeug öffnen und schließen. Mit nur 23 l Raumvolumen benötigt die SCALA2 ca.75 % weniger Installationsraum als traditionelle Hauswasserwerke mit Membrandruckbehälter. Um die SCALA2 gegen das Eindringen von Insekten zu schützen, ist diese an der Unterseite mit einem Insektengitter versehen. Das robuste und dennoch leichte Aluminiumgehäuse vereint alle Komponenten eines Hauswasserwerks: - Hocheffizienzmotor mit Frequenzumrichter - Drucksensor zur Konstantdruckregelung - Steuerplatine - Integrierte Rückschlagventile - Membrandruckbehälter (0,66 Liter) - Hydraulikeinheit Über das bedienerfreundliche Display lassen sich folgende Einstellungen vornehmen und Informationen ablesen: - Pumpe An/Aus - Einstellen und Ablesen des gewünschten Konstantdruckwertes - Taste für Alarmquittierung - Tastensperre - Multifunktions-LED zur Anzeige des Betriebszustandes Die SCALA2 schützt sich selbstständig gegen eine Vielzahl von eventuellen Gefahren in der häuslichen Wasserversorgung, zeigt diese an der Unterseite des Bediendisplays an und unternimmt bei definierten Alarmen automatisch Neustartversuche: - LED 1: Über- und Unterspannung - LED 2: Motorblockade - LED 3: Anti-Taktung (Kleinstleckagen), wählbar - LED 4: Trockenlaufschutz - LED 5: Überdruck (> 6 bar) - LED 6: Überflutungsschutz (max. 30 min permanente Laufzeit), wählbar - LED 7: Über-/Unterschreitung der Umgebungstemperatur (0 Grad C bis +55 Grad C) Typ: SCALA2 3-45 A Technische Daten: Nennvolumenstrom: 3 m3/h Nennförderhöhe: 27 m Gleitringdichtung: CARBON/CERAMIC Approvals on nameplate:VDE Approvals for drinking water: WRAS,ACS Kennlinientoleranz: ISO9906:2012 3B Werkstoffe: Pumpengehäuse: NORYL FE1630PW PPE+PS-GS30 Laufradwerkstoff: NORYL FE1630PW PPE+PS-GS30 Installation: Umgebungstemperatur: 0 .. 55 Grad C Max. Betriebsdruck: 10 bar Maximal zulässiger Vordruck: 6 bar Nennweite: G 1 Composite Elektrische Daten: Leistungsaufnahme P1: 579 W Netzfrequenz: 50 Hz Nennspannung: 1 x 200-240 V Nennstrom: 2.8 A Schutzart (gemäß IEC 34-5): IPX4D Wärmeklasse (IEC 85): F Kabellänge: 2 m Netzstecker: Type E/F (CEE7/7) Sonstiges: Nettogewicht: 10 kg Bruttogewicht: 12.8 kg volumen: 0.044 m3 Lagertemparatur: -40 .. 70 Grad C GF98562862

Grundfos Hauswasserwerk SCALA2 3-45

Mit der Neuentwicklung SCALA2 geht Grundfos neue Wege im Bereich der Hauswasseranlagen. Sowohl das Fehlen eines großen Membrandruckbehälters als auch die geringe Leistungsaufnahme von nur 550 Watt bei Volllast machen die Scala2 zu einer richtungsweisenden Lösung in der Wasserversorgung von Haus und Garten.

• Flüsterleiser Betrieb
  Scala2 ist mit 47 dB(A) im normalen Betrieb nicht lauter als eine normale Geschirrspülmaschine. Dies wird durch einen lüfterlosen, wassergekühlten Hocheffizienzmotor ermöglicht. Eine Aufstellung der Pumpe in unmittelbarer Nähe das Hauses ist so auch ohne zusätzliche Schalldämmung möglich.
• Platzsparend
  Dank des Aluminiumgehäuses ist das Hauswasserwerk mit nur 10 kg sehr viel einfacher im Transport und im Handling.
• Durchgängig hohes Sicherheitsniveau

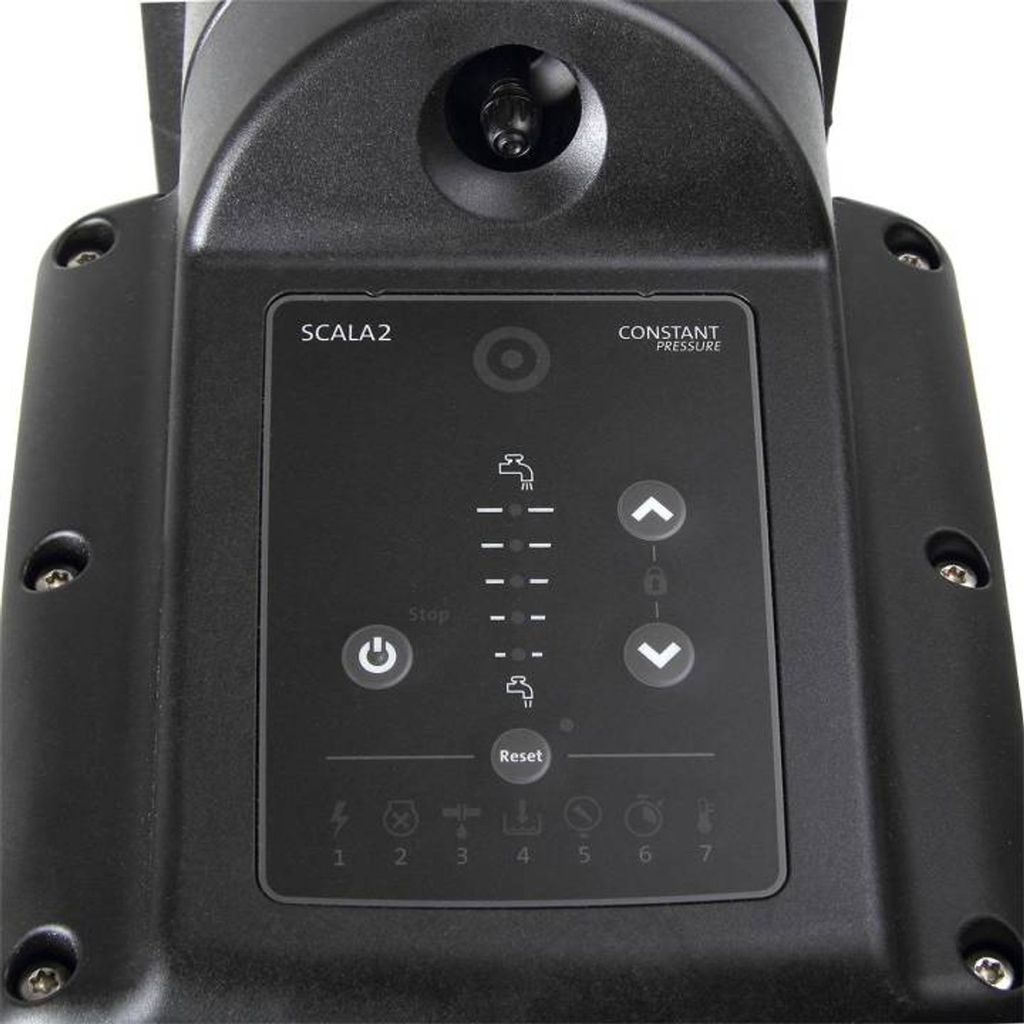

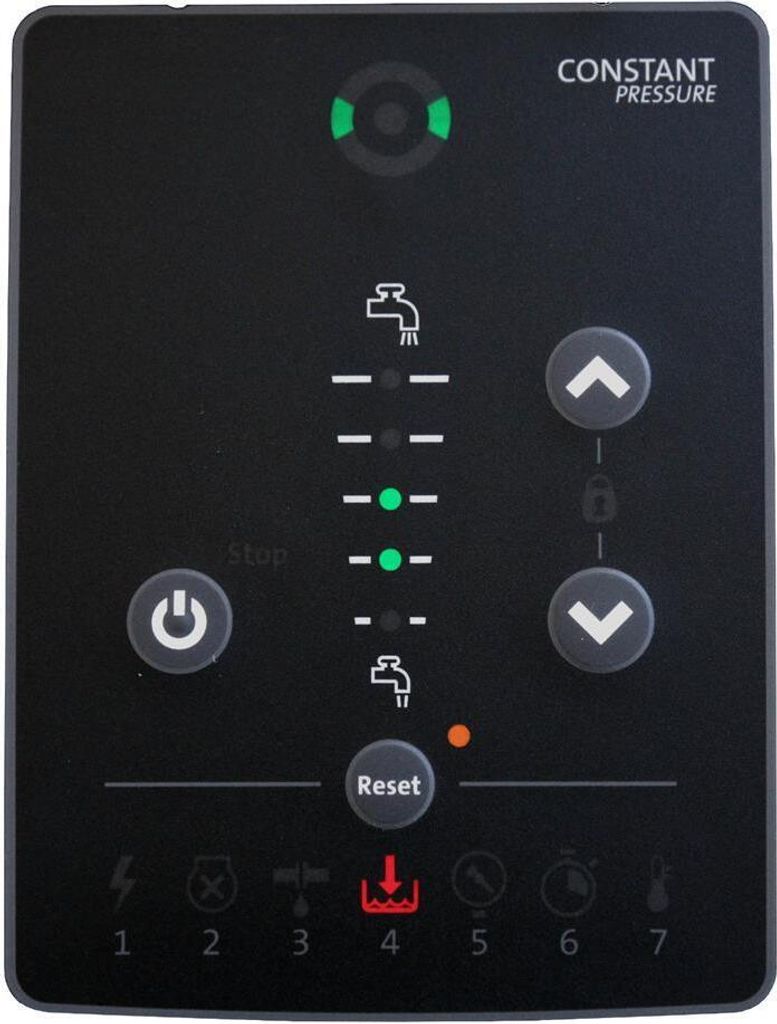

  Die moderne Steuerung der Scala2 ist Sicherheitsgarant und intuitives Bedienpanel zugleich. Die eingebaute Elektronik schützt das Hauswasserwerk gegen viele typische Gefahren in der Wasserversorgung wie z. B. Trockenlauf, Motorschäden durch Über- oder Unterspannung oder abnormale Umgebungstemperaturen. Zusätzlich lassen sich auch Grenzwerte festlegen, wie z. B. maximal 30 Minuten permanente Laufzeit, um bei geplatzten Rohrleitungen die Umgebung gegen Wasserschäden zu schützen.
  • Automatische Abschaltung bei Blockade
  • Anti-Taktung
  • Trockenlaufschutz
  • Abschaltung und Alarmmeldung bei Erreichen des maximalen Drucks oder Sollwertüberschreitung
  • Überflutungsschutz
  • Anzeige von Frostgefahr und automatisches Abschalten bei zu hoher Umgebungstemperatur
  • Über- / Unterspannungsschutz
• Konstantdruckregelung
  Es gibt Anwendungen, bei denen ein komfortabler Konstantdruck gewünscht ist. Durch den integrierten Frequenzumrichter kann der Druck am Austritt der Pumpe, trotz schwankender Vordrücke oder schwankenden Abnahmen, konstant gehalten werden. Dazu kann am Bediendisplay der gewünschte Druck schnell und unkompliziert eingestellt werden.
• Robuste Konstruktion
  Häufig werden Hauswasserwerke in unmittelbarer Nähe von Brunnen oder Zisternen installiert, bei der die Pumpe rauen Umgebungsbedingungen ausgesetzt ist. Dank der „Outdoor“-Schutzklasse IPX4D (Spritzwasser aus allen Richtungen) kann die Sala2 direkt im Freien installiert oder Regen ausgesetzt werden.
• Einfache und intuitive Inbetriebnahme

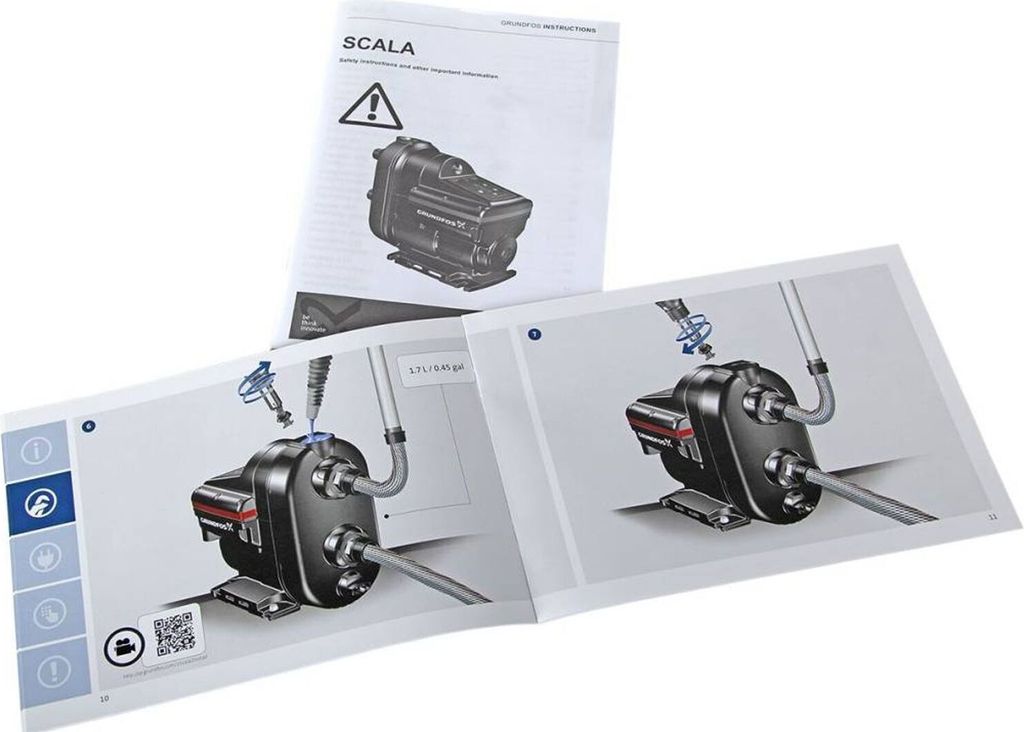

  Zur Inbetriebnahme muss die Pumpe nur mit 1,7 l Wasser befüllt werden. Die große Befüllöffnung lässt sich komfortabel mit der Hand öffnen. Für den Betrieb genügt eine herkömmliche 230 V-Leitung. Nach dem Start über das intuitiv bedienbare Display ist die Anlage in nur wenigen Minuten voll funktionsfähig.

Der Nachfolgeartikel hat die Artikelnummer: 93013252

Die Grundfos SCALA2 ist ein vollwertiges Hauswasserwerk und eignet sich für folgende Anwendungen:

• Wasserversorgung aus Brunnen (max. 8 m Saughöhe)
• Wasserversorgung aus Zisternen
• Druckerhöhung mit max. 6 bar Vordruck (gemäß DIN 1988-500 kein direkter Anschluss an das Trinkwassernetz, da Pumpe selbstansaugend)
• Druckerhöhung von vollentsalztem Wasser
• Mobile Umfüllpumpe


Fördermenge Qmax:	4 m³/h
Förderhöhe Hmax:	45 m
Medientemperatur:	bis + 45  C
Leistungsaufnahme P1, maximal:	10 bis 550 W (drehzahlabhängig)
Umgebungstemperatur:	bis + 55° C
Betriebsdruck:	10 bar
Vordruck, maximal:	6 bar
Wählbarer Konstatntdruck:	1,5 bis 5,5 bar
Elektrischer Anschluss:	200 bis 240 V 50/60 Hz (Schuko-Stecker)

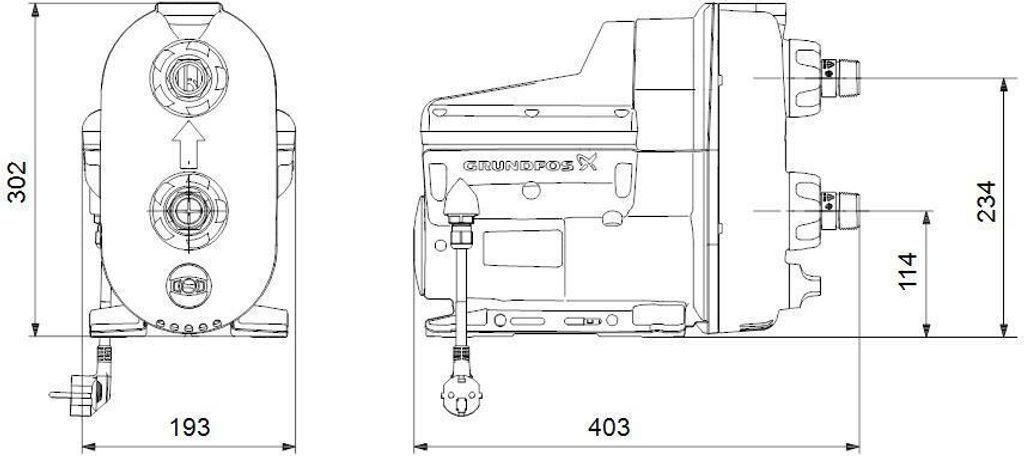

Abmessungen (H x L x B):	302 x 403 x 193 mm
Gewicht:	10 kg
Geräuschpegel (Freifeld):	47 db(A)

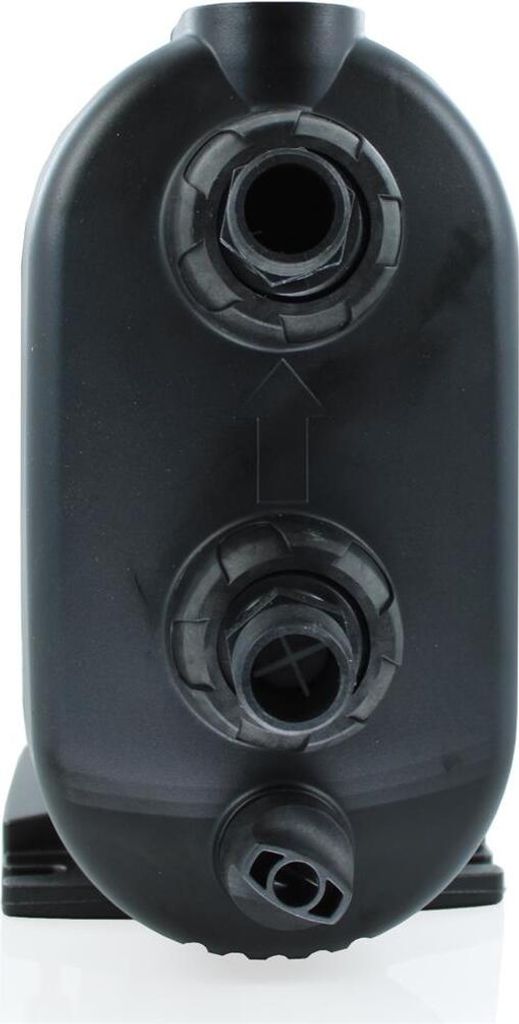

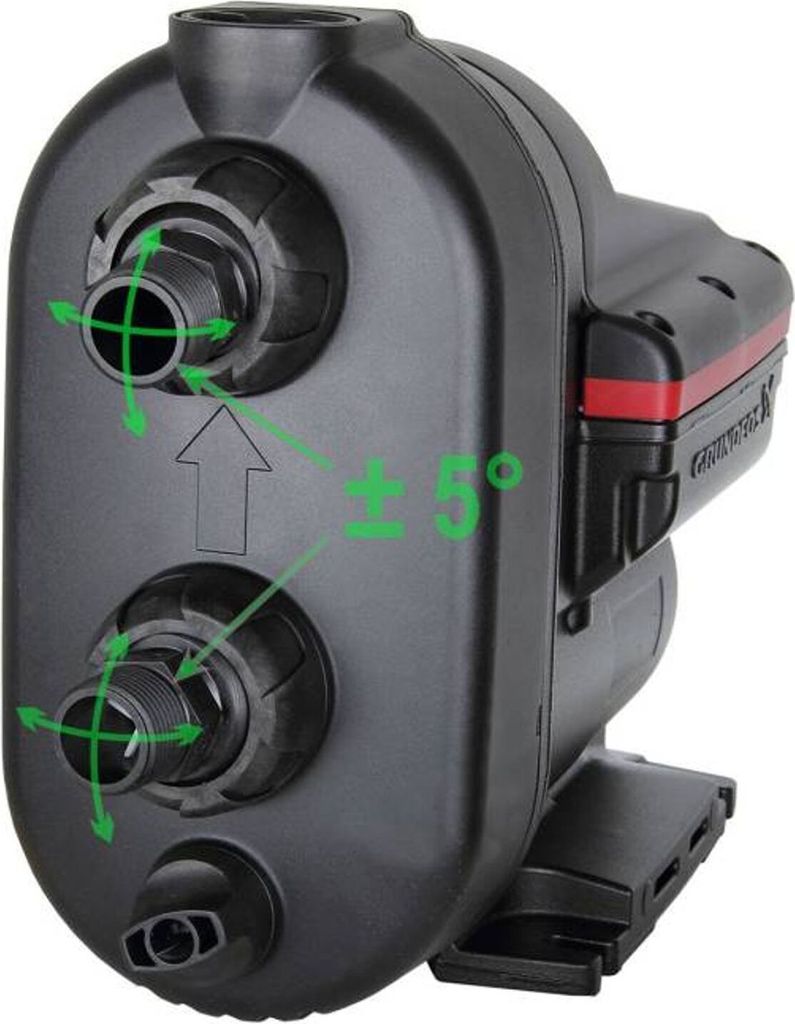

Anschussstutzen:	G1', 5° schwenkbar
Schutzklasse:	IPX 4 (Spritzwasserschutz)

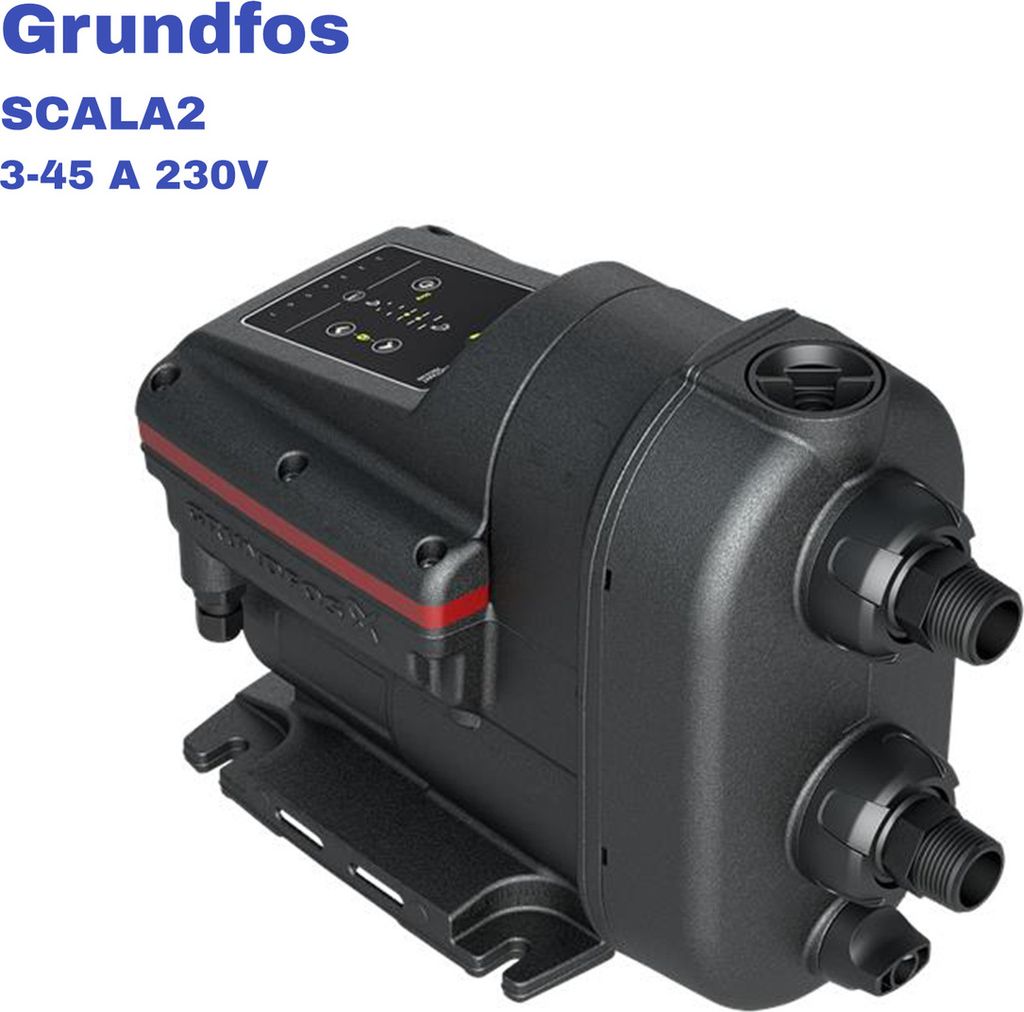

Grundfos Hauswasserwerk SCALA2 3-45

• Kreiselpumpe
• Saug- und Druckanschluss: DN 25 (1“)
• Spannung: 230 V, 50 Hz
• Medientemeratur max: 45° C
• Ansaughöhe: 8,0 m

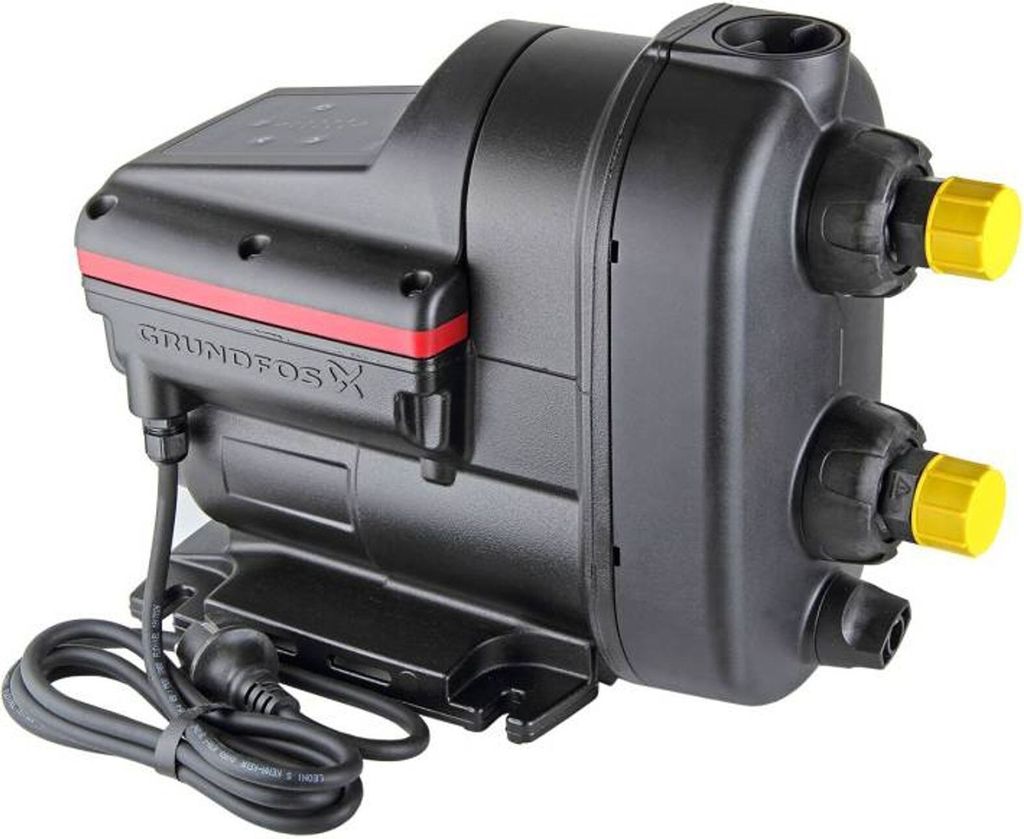

• Mit Anschlusskabel 1,5 m und Schuko-Stecker
• Selbstansaugendes Hauswasserwerk Konstantdruck einstellbar
• Integrierter Frequenzumrichter
• Automatisches Zu- und Abschalten durch elektronischen Druckschalter
• Trockenlaufschutz
• Integrierter Membrandruckbehälter
• Für die direkte frostfreie Außenaufstellung verwendbar
• Mit ihrer intelligenten Pumpensteuerung passt die SCALA 2 ihre Förderleistung an den jeweiligen Bedarf an

Technische Daten:

Werkstoff des Gehäuses	Kunststoff
Fördermenge max.	4600 l/h
Förderhöhe max.	45 m
Nenninnendurchmesser Saugleitung	1 Zoll (25)
Max. Arbeitsdruck	10 bar
Nenninnendurchmesser Pressleitung	1 Zoll (25)
Anschluss	Innengewinde
Antriebsart	elektrisch
Anschlussspannung	1 x 230 V
Frequenz	50 Hz
Aufgenommene Motorleistung (P1)	0,55 kW
Schutzart	IPX4
Max. Mediumtemperatur (Dauerbetrieb)	45°C
Typ	SCALA2 3-45
Fördermenge max	5000 l/h
Druck max.	4,5 bar
Nennleistung max.	550 W

Lieferumfang:

• Grundfos Hauswasserwerk SCALA2 3-45
• Mit Anschlusskabel 1,5 m und Schuko-Stecker

Produktbeschreibung:

• Material: Aluminiumgehäuse
• selbst ansaugendes (max. 8 m) Hauswasserwerk mit flüsterleisem wassergekühlten Permanentmagnetmotor und komfortabler Konstantdruckregelung
• Funktion „Auto Sollwert“ wählt die SCALA2 automatisch den maximal möglichen Konstantdruckwert zu der jeweiligen Installationsart
• benötigt nur die Hälfte der elektrischen Leistungsaufnahme (max. 550 W) eines typischen Hauswasserwerks bei gleicher hydraulischer Leistung
• auch für die direkte frostfreie Außenaufstellung verwendbar
• schwenkbaren Anschlüssen

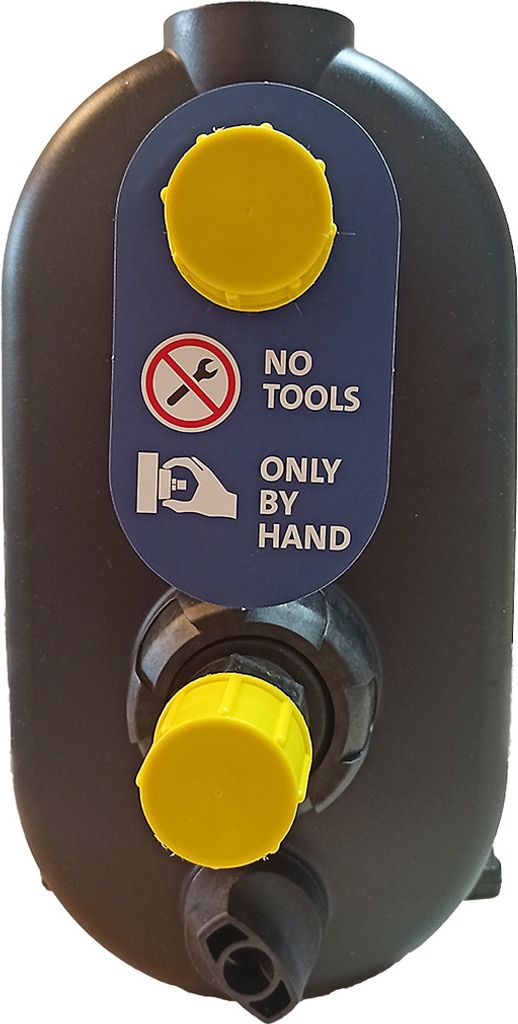

• werkzeugloses öffnen und schließen des Befüllstutzen
• Integrierte Rückschlagventile
• für Regen-und Trinkwasser geeignet
• Volumenstrom (BEP)3.00 m³/h
• max. Pumpvolumen4.60 m³/h
• max. Arbeitsdruck10 bar
• Durchmesser, Anschluss Einlassseite1 Zoll (25)

Lieferumfang:

• Grundfos Hauswasseranlage SCALA2 3-45 98562862

SCALA2 ist eine kompakte, selbstansaugende, voll integrierte Pumpe zur Druckerhöhung in Haushaltsanwendungen. SCALA2 verfügt über eine integrierte Geschwindigkeitsregelung, mit der Sie den perfekten Druck auf die Hähne beibehalten können. Mit der Wahl des SCALA2 entscheiden Sie sich für ein kompaktes und leises Booster-Set in einem. Diese Pumpe liefert Ihnen den sofortigen Bedarf an Wasser mit dem richtigen Druck an allen Wasserhähnen in Ihrem Haus. Außerdem laufen mehrere Duschen und Wasserhähne gleichzeitig. Es ist Pumpe, Motor, Tank, Sensor, Antriebssystem und Absperrventil in einer kompakten Einheit. Die intelligente Steuerung der SCALA2-Pumpe passt die Leistung automatisch an Druck und Verbrauch des Wassers im Haushalt an. Der SCALA 2 ist ideal zu verwenden, da er dank seines wassergekühlten Motors einer der leisesten Antriebe ist.
